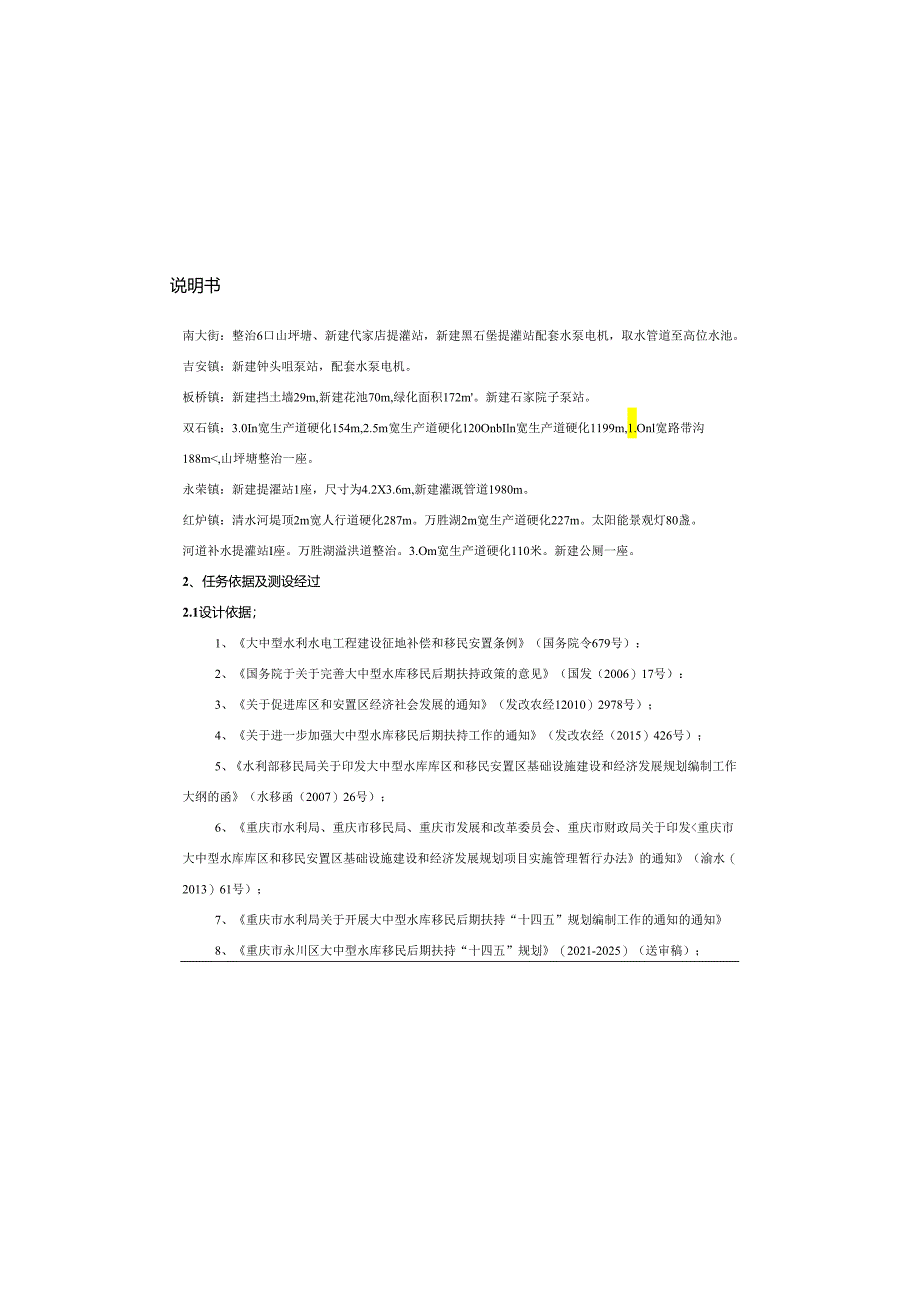

1、说明书南大街：整治6口山坪塘、新建代家店提灌站，新建黑石堡提灌站配套水泵电机，取水管道至高位水池。吉安镇：新建钟头咀泵站，配套水泵电机。板桥镇：新建挡土墙29m,新建花池70m,绿化面积172m。新建石家院子泵站。双石镇：3.0In宽生产道硬化154m,2.5m宽生产道硬化120OnbIln宽生产道硬化1199m,1.Onl宽路带沟188m,山坪塘整治一座。永荣镇：新建提濯站1座，尺寸为4.2X3.6m,新建灌溉管道1980m。红炉镇：清水河堤顶2m宽人行道硬化287m。万胜湖2m宽生产道硬化227m。太阳能景观灯80盏。河道补水提灌站I座。万胜湖溢洪道整治。3.Om宽生产道硬化110米。新建
2、公厕一座。2、任务依据及测设经过2.1设计依据；1、大中型水利水电工程建设征地补偿和移民安置条例（国务院令679号）：2、国务院于关于完善大中型水库移民后期扶持政策的意见（国发（2006）17号）：3、关于促进库区和安置区经济社会发展的通知（发改农经12010）2978号）；4、关于进一步加强大中型水库移民后期扶持工作的通知（发改农经（2015）426号）；5、水利部移民局关于印发大中型水库库区和移民安置区基础设施建设和经济发展规划编制工作大纲的函（水移函（2007）26号）；6、重庆市水利局、重庆市移民局、重庆市发展和改革委员会、重庆市财政局关于印发重庆市大中型水库库区和移民安置区基础设施建

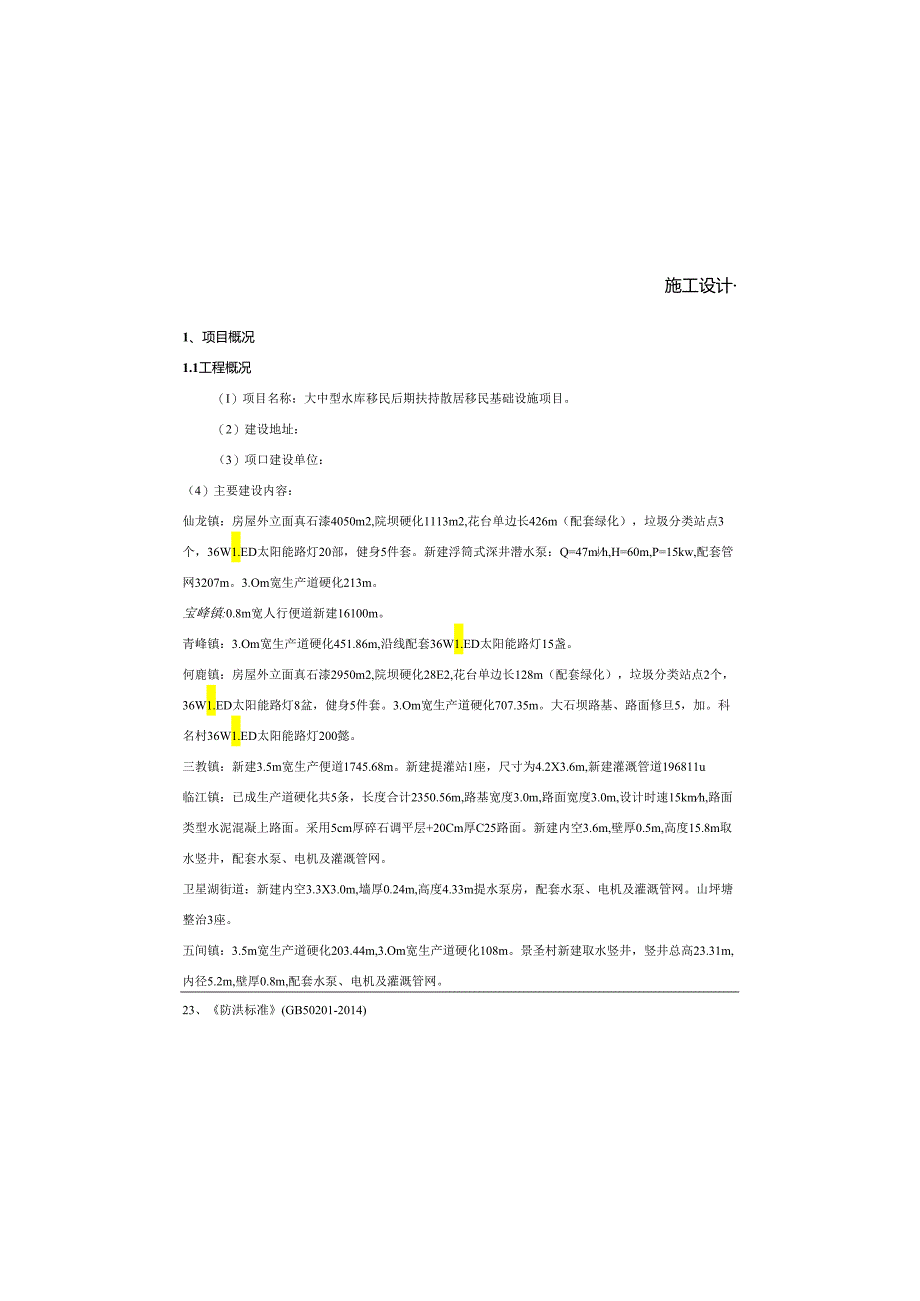

3、设和经济发展规划项目实施管理暂行办法的通知（渝水（2013）61号）；7、重庆市水利局关于开展大中型水库移民后期扶持“十四五”规划编制工作的通知的通知8、重庆市永川区大中型水库移民后期扶持“十四五”规划（2021-2025）（送审稿）；施工设计1、项目概况1.1工程概况（I）项目名称：大中型水库移民后期扶持散居移民基础设施项目。（2）建设地址：（3）项口建设单位：（4）主要建设内容：仙龙镇：房屋外立面真石漆4050m2,院坝硬化1113m2,花台单边长426m（配套绿化），垃圾分类站点3个，36W1.ED太阳能路灯20部，健身5件套。新建浮筒式深井潜水泵：Q=47mjh,H=60m,P=15k
4、w,配套管网3207m。3.Om宽生产道硬化213m。宝峰镇:0.8m宽人行便道新建16100m。青峰镇：3.Om宽生产道硬化451.86m,沿线配套36W1.ED太阳能路灯15盏。何鹿镇：房屋外立面真石漆2950m2,院坝硬化28E2,花台单边长128m（配套绿化），垃圾分类站点2个，36W1.ED太阳能路灯8盆，健身5件套。3.Om宽生产道硬化707.35m。大石坝路基、路面修旦5，加。科名村36W1.ED太阳能路灯200懿。三教镇：新建3.5m宽生产便道1745.68m。新建提灌站1座，尺寸为4.2X3.6m,新建灌溉管道196811u临江镇：已成生产道硬化共5条，长度合计2350.56

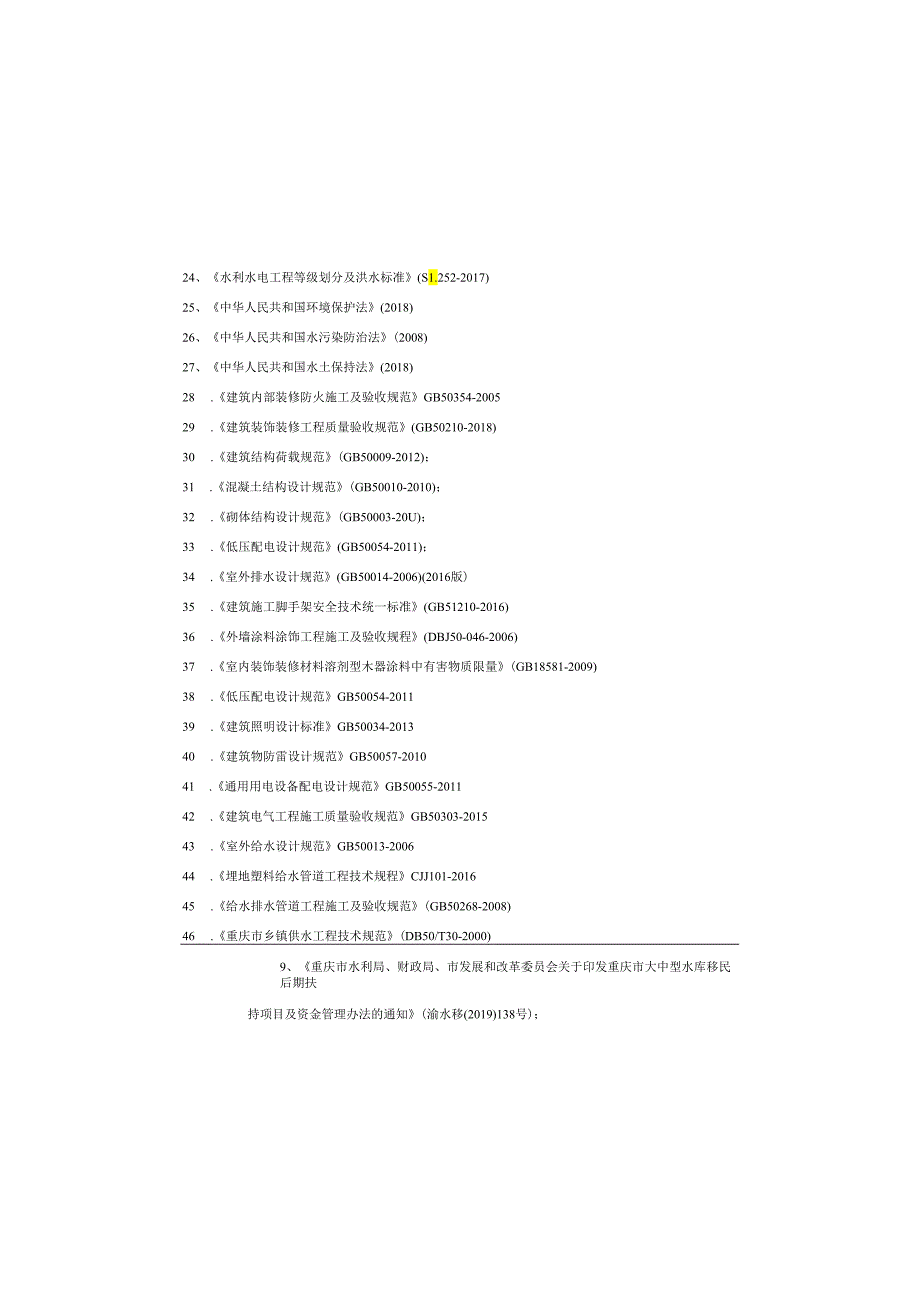

5、m,路基宽度3.0m,路面宽度3.0m,设计时速15kmh,路面类型水泥混凝上路面。采用5cm厚碎石调平层+20Cm厚C25路面。新建内空3.6m,壁厚0.5m,高度15.8m取水竖井，配套水泵、电机及灌溉管网。卫星湖街道：新建内空3.3X3.0m,墙厚0.24m,高度4.33m提水泵房，配套水泵、电机及灌溉管网。山坪塘整治3座。五间镇：3.5m宽生产道硬化203.44m,3.Om宽生产道硬化108m。景圣村新建取水竖井，竖井总高23.31m,内径5.2m,壁厚0.8m,配套水泵、电机及灌溉管网。23、防洪标准(GB50201-2014)24、水利水电工程等级划分及洪水标准(S1.252-20
6、17)25、中华人民共和国环境保护法(2018)26、中华人民共和国水污染防治法(2008)27、中华人民共和国水土保持法(2018)28 .建筑内部装修防火施工及验收规范GB50354-200529 .建筑装饰装修工程质量验收规范(GB50210-2018)30 .建筑结构荷载规范(GB50009-2012)；31 .混凝土结构设计规范(GB50010-2010)；32 .砌体结构设计规范(GB50003-20U)；33 .低压配电设计规范(GB50054-2011)；34 .室外排水设计规范(GB50014-2006)(2016版)35 .建筑施工脚手架安全技术统一标准(GB51210-2
7、016)36 .外墙涂料涂饰工程施工及验收规程(DBJ50-046-2006)37 .室内装饰装修材料溶剂型木器涂料中有害物质限量(GB18581-2009)38 .低压配电设计规范GB50054-201139 .建筑照明设计标准GB50034-201340 .建筑物防雷设计规范GB50057-201041 .通用用电设备配电设计规范GB50055-201142 .建筑电气工程施工质量验收规范GB50303-201543 .室外给水设计规范GB50013-200644 .埋地塑料给水管道工程技术规程CJJ101-201645 .给水排水管道工程施工及验收规范(GB50268-2008)46 .
8、重庆市乡镇供水工程技术规范(DB50/T30-2000)9、重庆市水利局、财政局、市发展和改革委员会关于印发重庆市大中型水库移民后期扶持项目及资金管理办法的通知(渝水移(2019)138号)；2.2主要设计规范1、公路工程技术标准(JTGB01-2014)2、公路路线设计规范(JTGD20-2017)3、公路路基设计规范(JTGD30-2015)4、公路桥涵施工技术规范(JTGTF50-2011)5、公路水泥混凝土路面设计规范(JTGD40-2011)6、中华人民共和国工程建设标准强制性条文(公路工程部分)7、公路工程基本建设项目设计文件编制办法(中华人民共和国交通部)8、重庆市农村公路建设管
9、理办法(渝交委法201124号)9、农村道路工程技术规范(GB/T51224-2017)10、公路安全生命防护工程实施技术指南(中华人民共和国交通部)12、小交通量农村公路工程技术标准(JTG2111-2019)13、公路交通安全设施设计规范(JTGD81-2017)14、公路交通安全设施设计细则(JTGTD81-2017)15、道路交通标志和标线(GB5768-2009)16公路交通标志和标线设置规范(JTGD82-2009)17、公路交通标志板技术条件(JT/T279-2004)18、公路交通标志反光膜(GB/T18833-2002)19、路面标线涂料(JT/T280-2004)20、砌体
10、结构设计规范(GB50003-2001)21、埋地塑料给水管道工程技术规程(CJJlOI-2016)22、钢结构工程施工质量验收规范(GB50205-2001)山、英山、箕山、黄瓜山等5条北东至西南走向的条状低山山脉。根据地表形态特征海拔高度和相对高度，全区可分低山槽谷、锯状与厢状低山、山麓深丘中丘、中丘中谷、浅（或缓）丘宽谷、桌状或馒头状方山中丘、坪状中丘、阶地等8种地貌类型。永川区属于亚热带季风性湿润气候，平均气温17.7,极端最高气温42.1*C,极端最低气温-2.9-Co年平均降雨量1015.0寇米，平均口照1218.7小时，年平均无霜期317天。永川区境内小安溪、临江河、大陆溪、九龙
11、河、圣水河和龙溪河等六条河域横贯南北，长江干流在南部通过，过境全长21.5公里。工程流域属中亚热带湿涧季风气候区，四季分明，雨量充沛，无霜期长，夏季口照多，冬季日照少，且早春霜雪少，夏热多伏早，晚秋多阴雨，冬短少严寒等特点。据永川气象站1957-2015年气象资料统计，多年平均气温17.7P,多年平均降雨量1044.7mm.年际降水变化大，最大年降水量为1442.9mm（1962年），最小年降雨量为711.6mm（1961年），降水年内分配不均，各季占年降水量的比例为：春季23.4%,夏季46.2%,秋季24.4%,冬季6%。多年平均蒸发量1061.7mm,多年平均相对湿度82%,多年平均风速
12、1.5ms,最大平均风速13ms,风向NNW,瞬时最大风速26.0mS（Io级），发生在1974年7月31日，多年平均日照时数1248.2h。4、工程地质4.1生产道、出行道工程地质及评价公路据现场调查和钻探揭示，拟建场地现未见泥石流、地而塌陷等不良地质现象：填土之下未见“河道、沟浜、墓穴、防空洞等对工程不利的埋藏物工拟建道路沿线未发现滑塌体、危岩和溶隙等现象。（1）一般路基一般路基段地表土层厚度不大，一般约0.02.80m,为素填土及粉质粘土，呈可塑状，经碾压、夯实后承载力可满足一般路基对持力层强度的要求。一般路基段地形平缓，斜坡岩层倾角平缓，主要斜坡结构为切向坡及逆向坡，但边坡高度不大，放
13、坡后基本稳定。时一般路基影响较大47 .村镇供水工程设计规范(S1.687-2014)48 .地表水环境质量标准(GB3838-2002)49 .地下水质量标准(GB/T14848-2017)50 .生活饮用水卫生标准(GB5749-2006)51 .室外给水设计规范(GB50013-2006)52 .给水排水工程管道结构设计规范(GB50332-2002)53 .泵站设计标准(GB50265-2022)54 .水利泵站施工及验收规范GB/T51033-201455 .泵站设备安装及验收规范S1.317-201556 .泵站现场测试与安全检测规程S1.548-201257 .潜水泵站技术规范S
14、1.584-201258 .民用建筑通用规范GB55031-202259 .无障碍设计规范GB50763-201260 .建筑与市政工程防水通用规范GB55030-202261 .工程结构通用规范GB55001-202162 .砌体结构通用规范GB55007-202163 .建筑与市政工程抗震通用规范GB55002-202164 .建筑与市政地基基础通用规范GB55003-202165 .混凝土结构通用规范GB55008-202166 .消防设施通用规范(GB55036-2022)67 .建筑防火通用规范(GB55037-2022)68 .建筑给水排水与节水通用规范(GB55020-2021)
