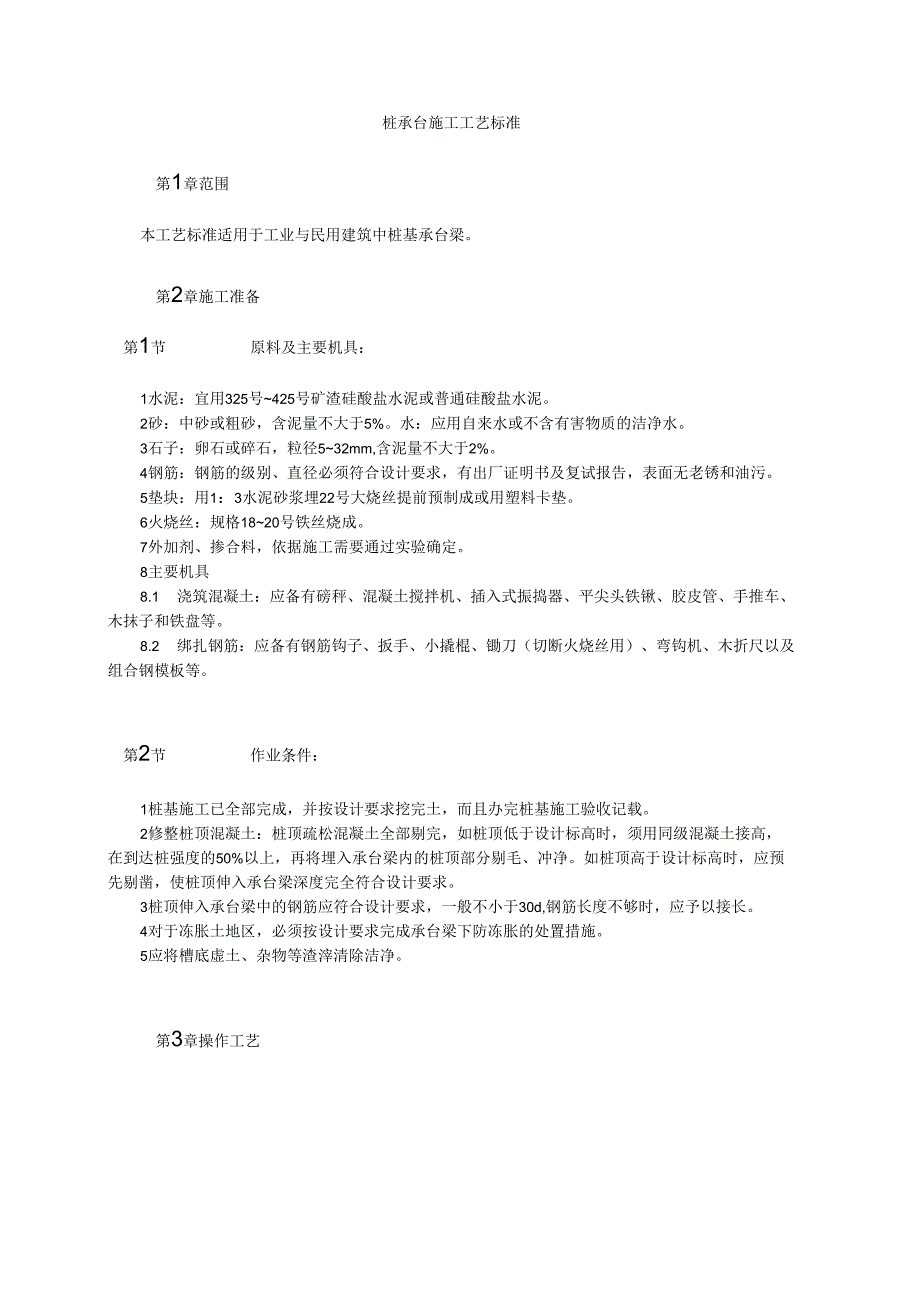

1、桩承台施工工艺标准第1章范围本工艺标准适用于工业与民用建筑中桩基承台梁。第2章施工准备第1节原料及主要机具：1水泥：宜用325号425号矿渣硅酸盐水泥或普通硅酸盐水泥。2砂：中砂或粗砂，含泥量不大于5%。水：应用自来水或不含有害物质的洁净水。3石子：卵石或碎石，粒径532mm,含泥量不大于2%。4钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告，表面无老锈和油污。5垫块：用1：3水泥砂浆埋22号大烧丝提前预制成或用塑料卡垫。6火烧丝：规格1820号铁丝烧成。7外加剂、掺合料，依据施工需要通过实验确定。8主要机具8.1 浇筑混凝土：应备有磅秤、混凝土搅拌机、插入式振捣器、平尖头铁锹
2、、胶皮管、手推车、木抹子和铁盘等。8.2 绑扎钢筋：应备有钢筋钩子、扳手、小撬棍、锄刀（切断火烧丝用）、弯钩机、木折尺以及组合钢模板等。第2节作业条件：1桩基施工已全部完成，并按设计要求挖完土，而且办完桩基施工验收记载。2修整桩顶混凝土：桩顶疏松混凝土全部剔完，如桩顶低于设计标高时，须用同级混凝土接高，在到达桩强度的50%以上，再将埋入承台梁内的桩顶部分剔毛、冲净。如桩顶高于设计标高时，应预先剔凿，使桩顶伸入承台梁深度完全符合设计要求。3桩顶伸入承台梁中的钢筋应符合设计要求，一般不小于30d,钢筋长度不够时，应予以接长。4对于冻胀土地区，必须按设计要求完成承台梁下防冻胀的处置措施。5应将槽底虚

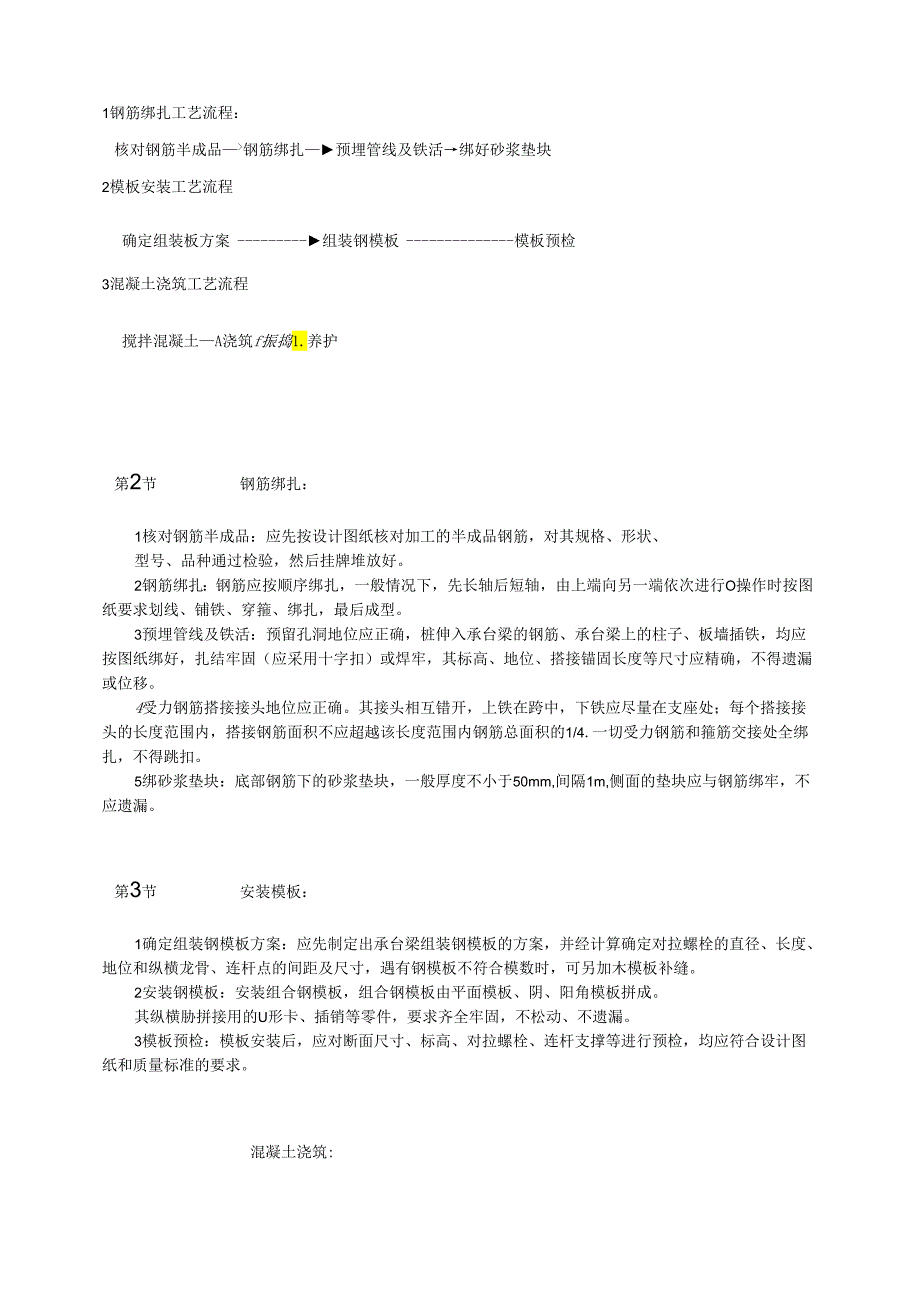

3、土、杂物等渣滓清除洁净。第3章操作工艺1钢筋绑扎工艺流程：核对钢筋半成品钢筋绑扎预埋管线及铁活绑好砂浆垫块2模板安装工艺流程确定组装板方案组装钢模板模板预检3混凝土浇筑工艺流程搅拌混凝土A浇筑f振捣1.养护第2节钢筋绑扎：1核对钢筋半成品：应先按设计图纸核对加工的半成品钢筋，对其规格、形状、型号、品种通过检验，然后挂牌堆放好。2钢筋绑扎：钢筋应按顺序绑扎，一般情况下，先长轴后短轴，由上端向另一端依次进行O操作时按图纸要求划线、铺铁、穿箍、绑扎，最后成型。3预埋管线及铁活：预留孔洞地位应正确，桩伸入承台梁的钢筋、承台梁上的柱子、板墙插铁，均应按图纸绑好，扎结牢固（应采用十字扣）或焊牢，其标高、地
4、位、搭接锚固长度等尺寸应精确，不得遗漏或位移。4受力钢筋搭接接头地位应正确。其接头相互错开，上铁在跨中，下铁应尽量在支座处；每个搭接接头的长度范围内，搭接钢筋面积不应超越该长度范围内钢筋总面积的1/4.一切受力钢筋和箍筋交接处全绑扎，不得跳扣。5绑砂浆垫块：底部钢筋下的砂浆垫块，一般厚度不小于50mm,间隔1m,侧面的垫块应与钢筋绑牢，不应遗漏。第3节安装模板：1确定组装钢模板方案：应先制定出承台梁组装钢模板的方案，并经计算确定对拉螺栓的直径、长度、地位和纵横龙骨、连杆点的间距及尺寸，遇有钢模板不符合模数时，可另加木模板补缝。2安装钢模板：安装组合钢模板，组合钢模板由平面模板、阴、阳角模板拼成

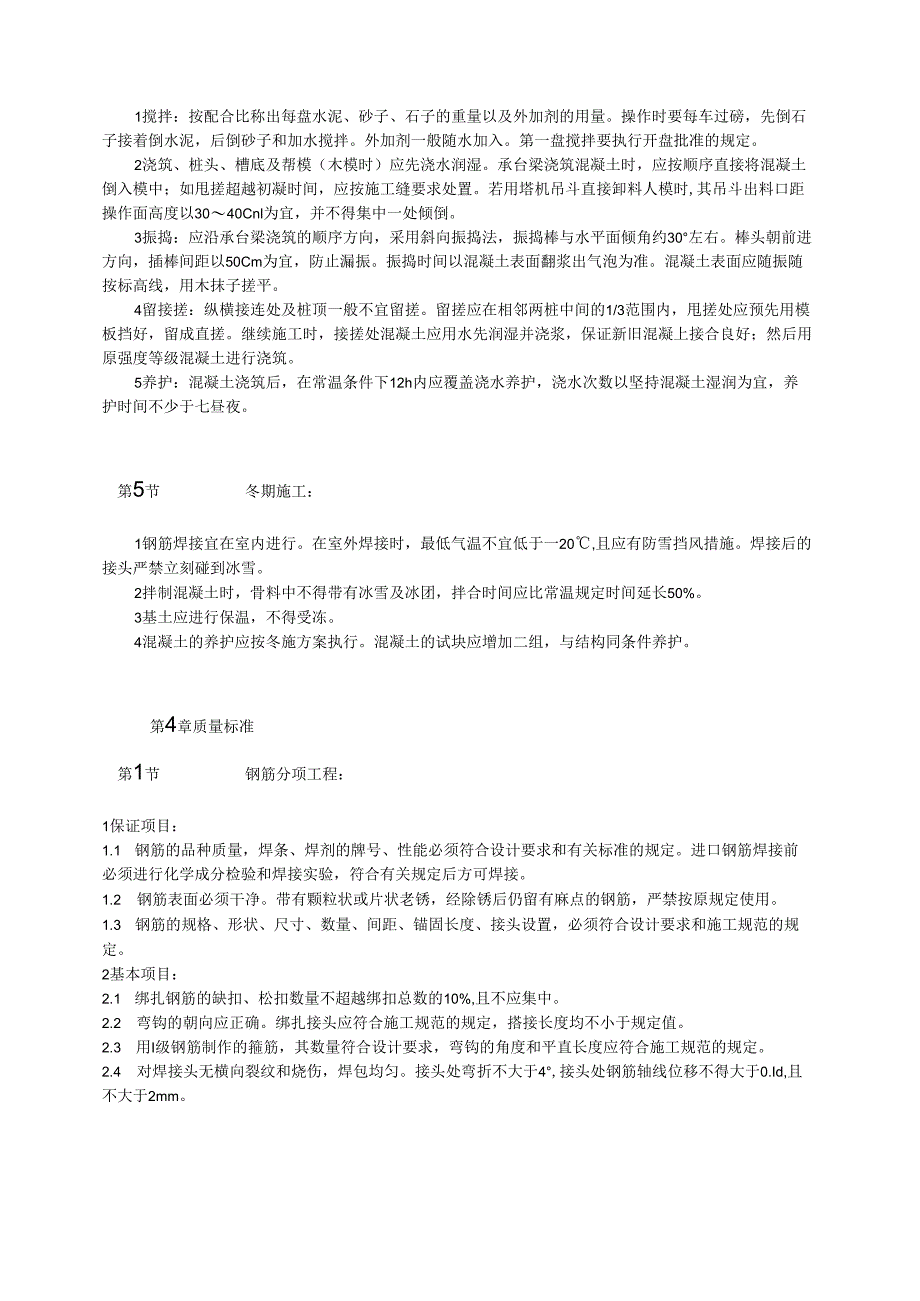

5、。其纵横胁拼接用的U形卡、插销等零件，要求齐全牢固，不松动、不遗漏。3模板预检：模板安装后，应对断面尺寸、标高、对拉螺栓、连杆支撑等进行预检，均应符合设计图纸和质量标准的要求。混凝土浇筑:1搅拌：按配合比称出每盘水泥、砂子、石子的重量以及外加剂的用量。操作时要每车过磅，先倒石子接着倒水泥，后倒砂子和加水搅拌。外加剂一般随水加入。第一盘搅拌要执行开盘批准的规定。2浇筑、桩头、槽底及帮模（木模时）应先浇水润湿。承台梁浇筑混凝土时，应按顺序直接将混凝土倒入模中；如甩搓超越初凝时间，应按施工缝要求处置。若用塔机吊斗直接卸料人模时,其吊斗出料口距操作面高度以3040Cnl为宜，并不得集中一处倾倒。3振捣
6、：应沿承台梁浇筑的顺序方向，采用斜向振捣法，振捣棒与水平面倾角约30左右。棒头朝前进方向，插棒间距以50Cm为宜，防止漏振。振捣时间以混凝土表面翻浆出气泡为准。混凝土表面应随振随按标高线，用木抹子搓平。4留接搓：纵横接连处及桩顶一般不宜留搓。留搓应在相邻两桩中间的1/3范围内，甩搓处应预先用模板挡好，留成直搓。继续施工时，接搓处混凝土应用水先润湿并浇浆，保证新旧混凝上接合良好；然后用原强度等级混凝土进行浇筑。5养护：混凝土浇筑后，在常温条件下12h内应覆盖浇水养护，浇水次数以坚持混凝土湿润为宜，养护时间不少于七昼夜。第5节冬期施工：1钢筋焊接宜在室内进行。在室外焊接时，最低气温不宜低于一20,
7、且应有防雪挡风措施。焊接后的接头严禁立刻碰到冰雪。2拌制混凝土时，骨料中不得带有冰雪及冰团，拌合时间应比常温规定时间延长50%。3基土应进行保温，不得受冻。4混凝土的养护应按冬施方案执行。混凝土的试块应增加二组，与结构同条件养护。第4章质量标准第1节钢筋分项工程：1保证项目：1.1 钢筋的品种质量，焊条、焊剂的牌号、性能必须符合设计要求和有关标准的规定。进口钢筋焊接前必须进行化学成分检验和焊接实验，符合有关规定后方可焊接。1.2 钢筋表面必须干净。带有颗粒状或片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规定使用。1.3 钢筋的规格、形状、尺寸、数量、间距、锚固长度、接头设置，必须符合设计要求和
8、施工规范的规定。2基本项目：2.1 绑扎钢筋的缺扣、松扣数量不超越绑扣总数的10%,且不应集中。2.2 弯钩的朝向应正确。绑扎接头应符合施工规范的规定，搭接长度均不小于规定值。2.3 用I级钢筋制作的箍筋，其数量符合设计要求，弯钩的角度和平直长度应符合施工规范的规定。2.4 对焊接头无横向裂纹和烧伤，焊包均匀。接头处弯折不大于4,接头处钢筋轴线位移不得大于0.Id,且不大于2mm。2.5电弧焊接头焊缝表面平整，无凹陷、沿接头中心线的纵向位移不得大于0.5d,且不大于3mm；焊缝厚度不小于0.05d;焊瘤，接头处无裂纹、气孔、焊渣及咬边。接头处绑条且不大于3mm；接头处钢筋的轴线位移不大于O.l
9、d,焊缝宽度不小于0.Id；焊缝长度不小于0.5d；接头处弯折不大于4。3允许偏差项目，见表2-10。桩承台钢筋安装及预埋件地位允许偏差表2-10项次项目允许偏差(mm)检讨方法1骨架的宽度、高度5尺量检讨2骨架的长度10尺量检讨3箍筋、构造筋间距焊接10尺量陆续三档取其最大值绑扎204受力钢筋间距+10尺量两端，中间各一号取其最大值排距55钢筋弯起点位移20尺量检讨6焊接预埋件中心线位移5尺量检讨水平高差+3-07受力钢筋保护层基础10尺量检讨第2节模板分项工程:1保证项目：1.1 模板及其支架必须具有足够的强度、刚度和稳定性，其支架的支承部分有足够的支承面积。1.2 模板安装在基土上，基土
10、必须坚实并有排水措施。2基本项目：2.1 模板接缝处接缝的最大宽度不应大于1.5mm。2.2 模板与混凝土的接触面应清理洁净，并采用防止粘结措施。粘浆和漏涂隔离剂面积累计不大于100OCm2。3允许偏差项目，见表2-11。机承台模板安装和预埋件允许偏差表2-11项次项目允许偏差(mm)检验方法1轴线位移5尺量检讨2标高5用水准仪或拉线检讨3截面尺寸10尺量检讨4相邻两板表面高低差2用2m靠尺和塞尺检讨5表面平整度5拉线和尺量检讨6预埋钢板中心线位移3拉线和尺量检讨7预埋管预留孔I口心线位移3拉线和尺量检讨8预埋螺栓中心线位移2拉线和尺量检讨外露长度109预留孔洞中心线位移10拉线和尺量检讨截面
11、内部尺寸100第3节混凝土分项工程，1保证项目：1.1 混凝上所用的水泥、水、骨料、外加剂等必须符合施工规范和有关标准的规定。1.2 混凝土的配合比、原原料计量、搅拌、养护和施工缝处置必须符合施工规范的规定。1.3 评定混凝土强度的试块，必须按混凝土强度检验评定标准(GBJIo7-87)的规定取样、制作、养护和实验，其强度必须符合施工规范的规定。1.4 对设计不允许有裂缝的结构，严禁出现裂缝；设计允许出现裂缝的结构，其裂缝宽度必须符合设计要求。2基本项目：2.1 混凝土应振捣密实，蜂窝面积一处不大于200cm2,累计不大于400cm2,无孔洞。2.2 无缝隙无夹渣层。3允许偏差项目，见表2-1
12、2。桩承台混凝土工程允许偏差表2-12项次项目允许偏差(mm)检验方法1轴线位移5尺量检讨2标高5用水准仪或拉线尺量检讨3截面尺寸10尺量检讨4表面平整度2用2m靠尺和塞尺检讨5预埋钢板中心线偏移5尺量检讨6预埋螺栓中心线偏移3尺量检讨7预留管，预留孔中心线偏移尺量检讨8预留洞中心线偏移尺量检讨第5章成品保护1安装模板和浇筑混凝土时，应注意保护钢筋，不得攀踩钢筋。2钢筋的混凝土保护层厚度般不小于50mm.其钢筋垫块不得遗漏。3冬期施工应覆盖保温原料，防止混凝土受冻。4拆模时应避免重撬、硬砸，以免损伤混凝土和钢模板。第6章应注意的质量问题1蜂窝、露筋：由于模板拼接不严，混凝土漏浆造成蜂窝；振捣不
13、按工艺操作，造成振捣不密实而露筋。2缺棱、掉角，配合比不准，搅拌不均匀或拆模过早，养护不够，都会导致混凝土棱角损伤。3偏差过大：模板支撑、卡子、拉杆间距过大或不牢固；混凝土局部浇筑过高或振捣时间过长，都会造成混凝土胀肚、错台、倾斜等缺陷。4插铁钢筋位移：插铁固定不牢固，振捣棒或塔吊料斗碰撞钢筋，致使钢筋位移。5对于地震设防区，当承台梁采用支模浇筑时，承台梁侧面应按设计要求回填土并夯实。第7章质量记载本工艺标准应具备以下颁量记载1水泥的出厂证明及复验证明。2钢筋的出厂证明或合格证，以及钢筋验收单抄件。3钢筋隐蔽验收记载。4模板标高、尺寸的预检记载。5钢筋焊接接头拉伸实验报告。6结构用混凝土应有试
14、配申请单和实验室签发的配合比通知单。7混凝土试块28d标养抗压强度实验报告。商品混凝土应有出厂合格证。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带
