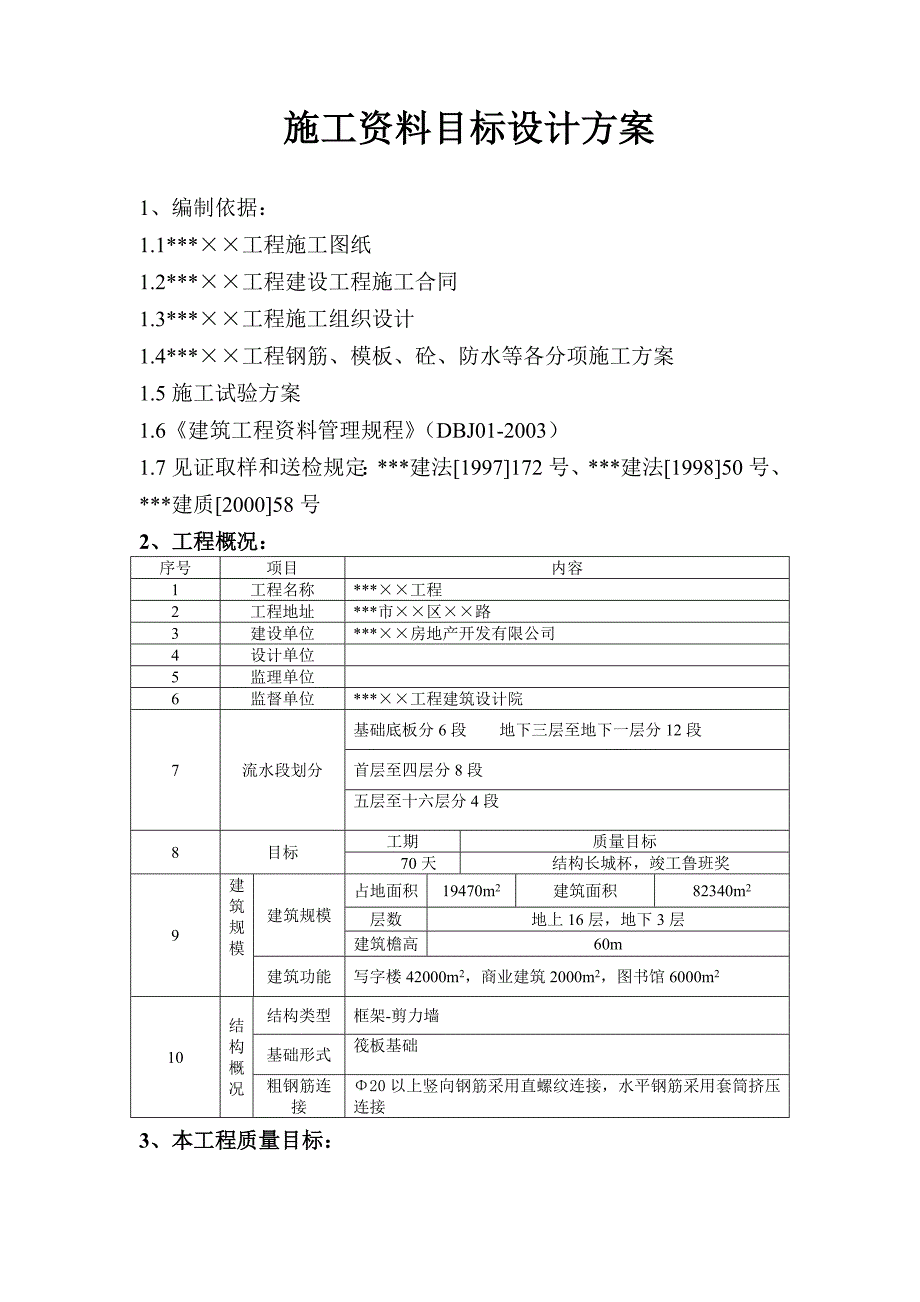

建筑工程施工资料目标设计方案.doc_第1页
第1页 / 共5页

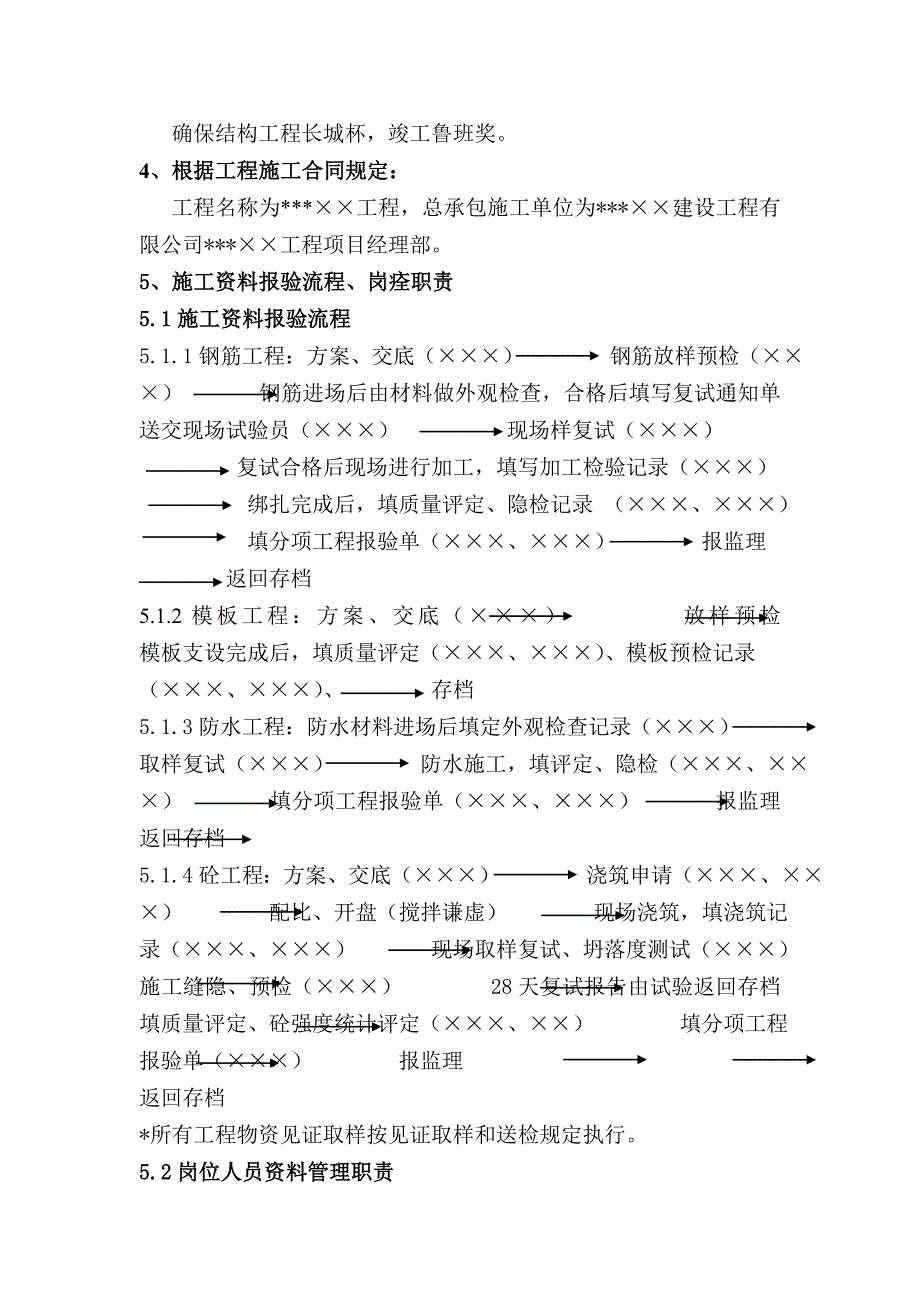

建筑工程施工资料目标设计方案.doc_第2页
第2页 / 共5页

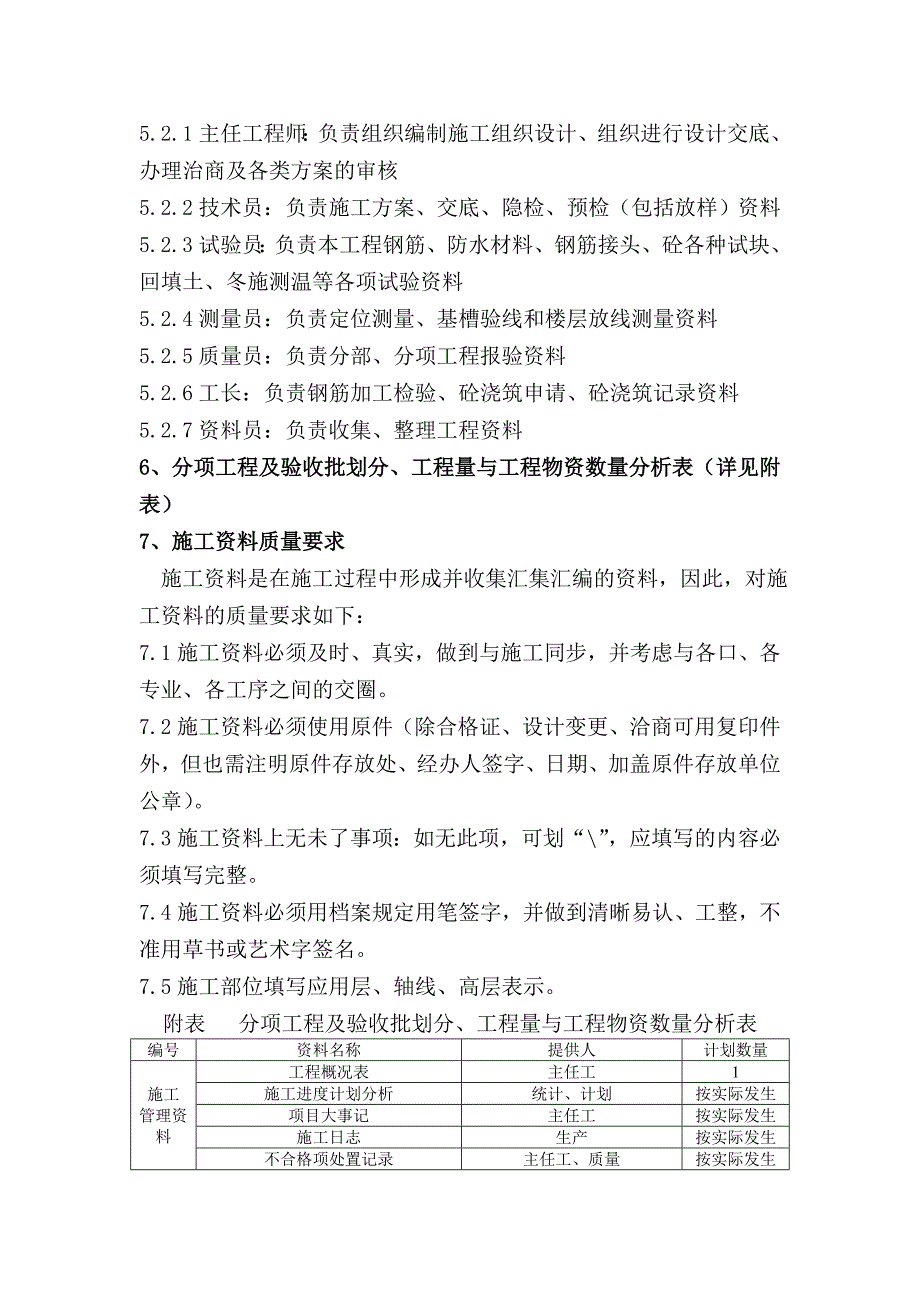

建筑工程施工资料目标设计方案.doc_第3页
第3页 / 共5页
建筑工程施工资料目标设计方案.doc_第4页
第4页 / 共5页
建筑工程施工资料目标设计方案.doc_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《建筑工程施工资料目标设计方案.doc》由会员分享,可在线阅读,更多相关《建筑工程施工资料目标设计方案.doc(5页珍藏版)》请在第壹文秘上搜索。

1、 施工资料目标设计方案1、编制依据:1.1*工程施工图纸1.2*工程建设工程施工合同1.3*工程施工组织设计1.4*工程钢筋、模板、砼、防水等各分项施工方案1.5施工试验方案1.6建筑工程资料管理规程(DBJ01-2003)1.7见证取样和送检规定:*建法1997172号、*建法199850号、*建质200058号2、工程概况:序号项目内容1工程名称*工程2工程地址*市区路3建设单位*房地产开发有限公司4设计单位5监理单位6监督单位*工程建筑设计院7流水段划分基础底板分6段 地下三层至地下一层分12段首层至四层分8段五层至十六层分4段8目标工期质量目标70天结构长城杯,竣工鲁班奖9建筑规模建筑

2、规模占地面积19470m2建筑面积82340m2层数地上16层,地下3层建筑檐高60m建筑功能写字楼42000m2,商业建筑2000m2,图书馆6000m210结构概况结构类型框架-剪力墙基础形式筏板基础粗钢筋连接20以上竖向钢筋采用直螺纹连接,水平钢筋采用套筒挤压连接3、本工程质量目标: 确保结构工程长城杯,竣工鲁班奖。4、根据工程施工合同规定: 工程名称为*工程,总承包施工单位为*建设工程有限公司*工程项目经理部。5、施工资料报验流程、岗痊职责5.1施工资料报验流程5.1.1钢筋工程:方案、交底() 钢筋放样预检() 钢筋进场后由材料做外观检查,合格后填写复试通知单送交现场试验员() 现场

3、样复试() 复试合格后现场进行加工,填写加工检验记录() 绑扎完成后,填质量评定、隐检记录 (、) 填分项工程报验单(、) 报监理 返回存档5.1.2模板工程:方案、交底() 放样预检 模板支设完成后,填质量评定(、)、模板预检记录(、)、 存档5.1.3防水工程:防水材料进场后填定外观检查记录()取样复试() 防水施工,填评定、隐检(、) 填分项工程报验单(、) 报监理 返回存档5.1.4砼工程:方案、交底() 浇筑申请(、) 配比、开盘(搅拌谦虚) 现场浇筑,填浇筑记录(、) 现场取样复试、坍落度测试() 施工缝隐、预检() 28天复试报告由试验返回存档 填质量评定、砼强度统计评定(、)

4、填分项工程报验单() 报监理返回存档*所有工程物资见证取样按见证取样和送检规定执行。5.2岗位人员资料管理职责5.2.1主任工程师:负责组织编制施工组织设计、组织进行设计交底、办理治商及各类方案的审核5.2.2技术员:负责施工方案、交底、隐检、预检(包括放样)资料5.2.3试验员:负责本工程钢筋、防水材料、钢筋接头、砼各种试块、回填土、冬施测温等各项试验资料5.2.4测量员:负责定位测量、基槽验线和楼层放线测量资料5.2.5质量员:负责分部、分项工程报验资料5.2.6工长:负责钢筋加工检验、砼浇筑申请、砼浇筑记录资料5.2.7资料员:负责收集、整理工程资料6、分项工程及验收批划分、工程量与工程

5、物资数量分析表(详见附表)7、施工资料质量要求 施工资料是在施工过程中形成并收集汇集汇编的资料,因此,对施工资料的质量要求如下:7.1施工资料必须及时、真实,做到与施工同步,并考虑与各口、各专业、各工序之间的交圈。7.2施工资料必须使用原件(除合格证、设计变更、洽商可用复印件外,但也需注明原件存放处、经办人签字、日期、加盖原件存放单位公章)。7.3施工资料上无未了事项:如无此项,可划“”,应填写的内容必须填写完整。7.4施工资料必须用档案规定用笔签字,并做到清晰易认、工整,不准用草书或艺术字签名。7.5施工部位填写应用层、轴线、高层表示。附表 分项工程及验收批划分、工程量与工程物资数量分析表编

6、号资料名称提供人计划数量施工管理资料工程概况表主任工1施工进度计划分析统计、计划按实际发生项目大事记主任工按实际发生施工日志生产按实际发生不合格项处置记录主任工、质量按实际发生建设工程质量事故调(勘)查记录项目经理、主任工、质量按实际发生建设工程质量事故报告书项目经理、主任工、质量按实际发生施工总结主任工1编号资料名称提供人计划数量施工技术资料工程技术报审表技术按实际发生技术交底记录技术按实际发生施组、方案主任工、技术按实际发生图纸审查记录主任工、技术按实际发生设计交底记录主任工、技术按实际发生设计交底记录分项技术主管按实际发生施工物资资料工程物资进场报验表材料按实际当生钢 筋原材复试光圆61

7、05(t)试验、材料2光圆8230(t)试验、材料4光圆10880(t)试验、材料15螺纹121415(t)试验、材料24螺纹14288(t)试验、材料5螺纹16342(t)试验、材料6螺纹1824.2(t)试验、材料1螺纹20218(t)试验、材料4螺纹22191(t)试验、材料4螺纹25677(t)试验、材料12三级1212(t)试验、材料1三级1414(t)试验、材料1三级1647(t)试验、材料1三级185(t)试验、材料1三级2083(t)试验、材料2三级22379(t)试验、材料7三级252427(t)试验、材料41三级321608(t)试验、材料27防水卷材试验报告试验6砖试验报

8、告试验1施工测量资料工程定位测量记录1基槽验线记录1楼层放线记录130沉降观测记录甲方分包单位按实际发生施工记录隐检记录地基验槽隐检主任工2防水分项隐检技术20钢筋绑扎隐检技术342钢筋连接隐检技术342地下室施工缝隐检技术72隐检记录模板预检技术342模板放样预检技术10钢筋放样预检技术15地上施工缝预检技术118砼养护测温记录试验1编号资料名称提供人计划数量施工试验资料钢筋连接试验报告162400试验518382试验1206810个试验14225026个试验112537528个试验753216038个试验3325-32776个试验2钢筋连接接头工艺检验试验7回填土干密度试验报告试验3土工击实试验报告试验1砼抗压强度试验报告试验330砼抗渗试验报告试验36砼试块强度统计评定试验按实际发生施工验收资料分部/分项工程报验表分项工程报验表质量1120分部工程报验表质量2基础/主体验收记录主任工3开工手续地基与基础部分分项质量验收记录各分项工长按实际发生主体结构部分分项质量验收记录各分项工长按实际发生其它资料整理、编目资料按实际发生工程资料编制技术根据协议工程档案编制根据合同根据合同
