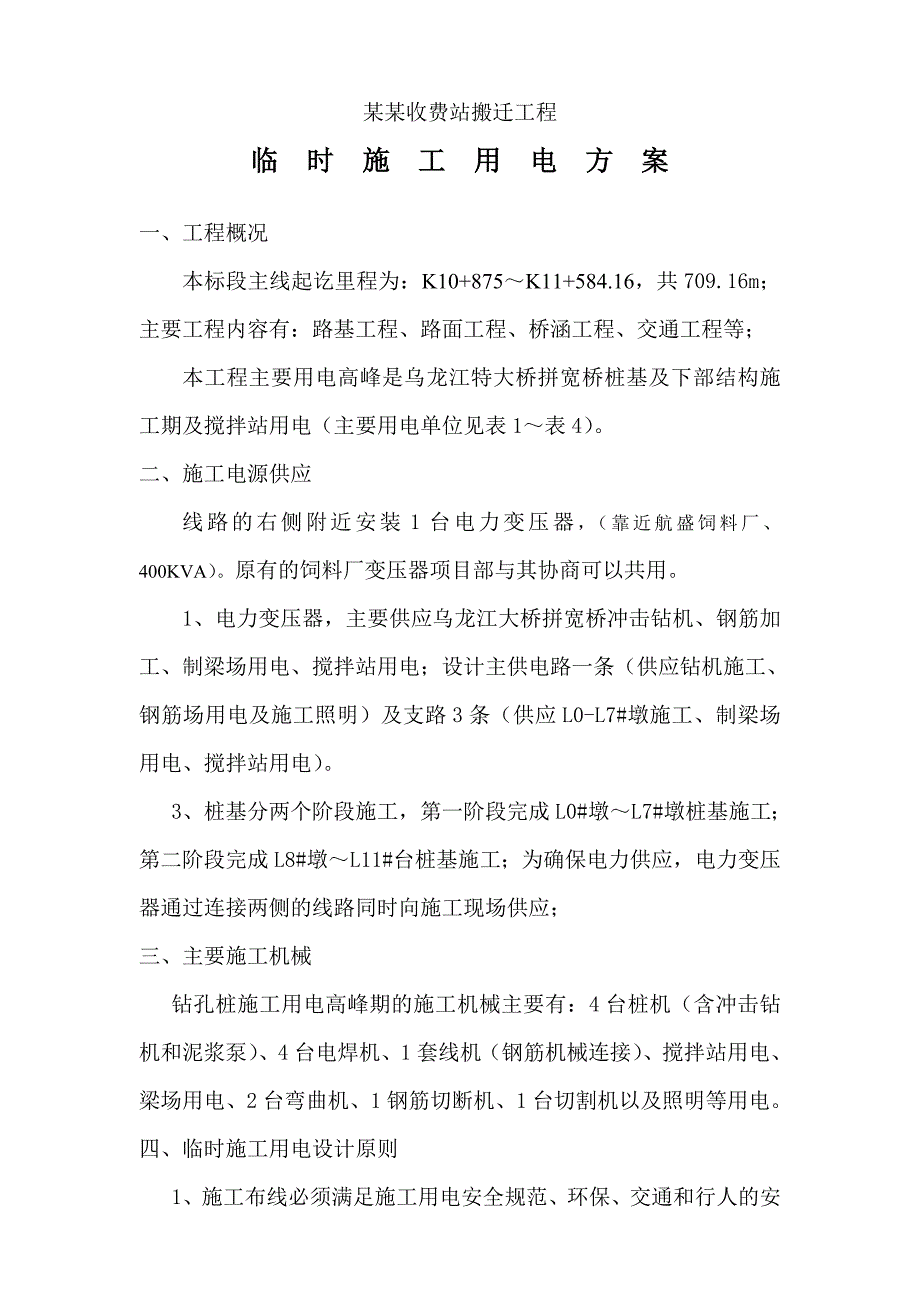

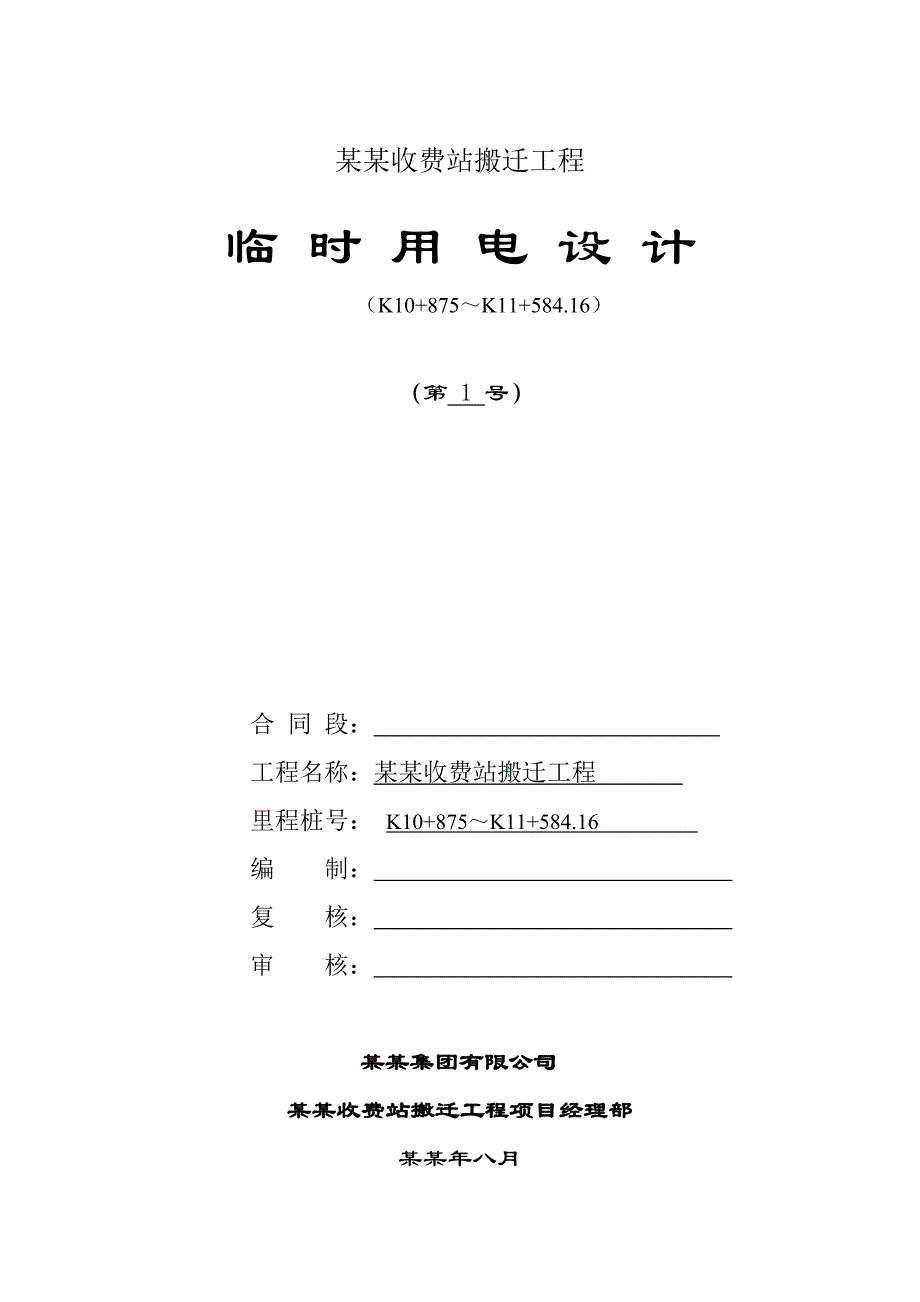

1、某某收费站搬迁工程临 时 用 电 设 计（K10+875K11+584.16） （第 1 号）合 同 段： 工程名称：某某收费站搬迁工程 里程桩号： K10+875K11+584.16 编 制： 复 核： 审 核： 某某集团有限公司某某收费站搬迁工程项目经理部某某年八月某某收费站搬迁工程临 时 施 工 用 电 方 案 一、工程概况本标段主线起讫里程为：K10+875K11+584.16，共709.16m；主要工程内容有：路基工程、路面工程、桥涵工程、交通工程等；本工程主要用电高峰是乌龙江特大桥拼宽桥桩基及下部结构施工期及搅拌站用电（主要用电单位见表1表4）。二、施工电源供应线路的右侧附近安装1
2、台电力变压器，（靠近航盛饲料厂、400KVA）。原有的饲料厂变压器项目部与其协商可以共用。1、电力变压器，主要供应乌龙江大桥拼宽桥冲击钻机、钢筋加工、制梁场用电、搅拌站用电；设计主供电路一条（供应钻机施工、钢筋场用电及施工照明）及支路3条（供应L0-L7#墩施工、制梁场用电、搅拌站用电）。3、桩基分两个阶段施工，第一阶段完成L0#墩L7#墩桩基施工；第二阶段完成L8#墩L11#台桩基施工；为确保电力供应，电力变压器通过连接两侧的线路同时向施工现场供应；三、主要施工机械钻孔桩施工用电高峰期的施工机械主要有：4台桩机（含冲击钻机和泥浆泵）、4台电焊机、1套线机（钢筋机械连接）、搅拌站用电、梁场用电

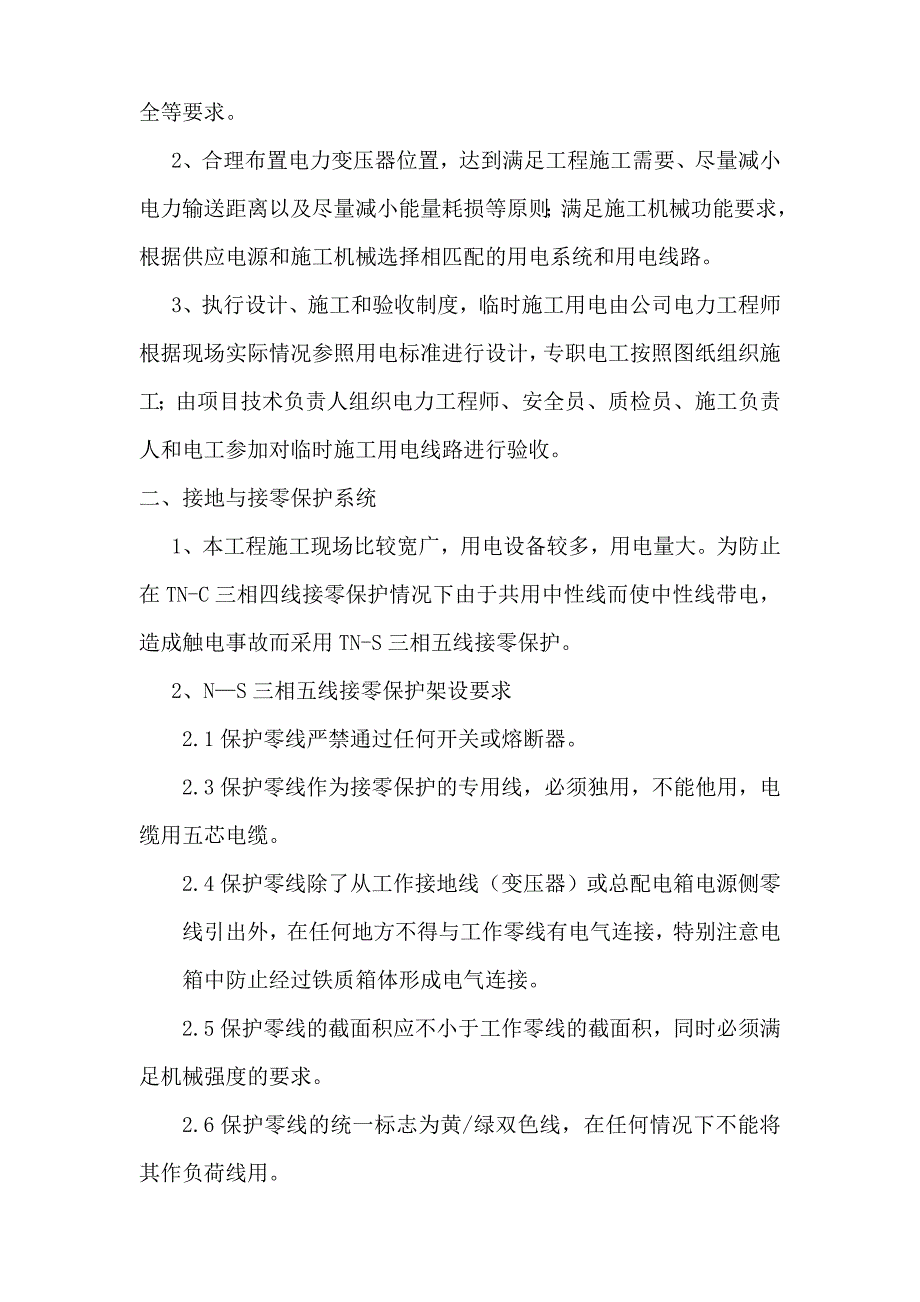

3、、2台弯曲机、1钢筋切断机、1台切割机以及照明等用电。四、临时施工用电设计原则1、施工布线必须满足施工用电安全规范、环保、交通和行人的安全等要求。2、合理布置电力变压器位置，达到满足工程施工需要、尽量减小电力输送距离以及尽量减小能量耗损等原则；满足施工机械功能要求，根据供应电源和施工机械选择相匹配的用电系统和用电线路。3、执行设计、施工和验收制度，临时施工用电由公司电力工程师根据现场实际情况参照用电标准进行设计，专职电工按照图纸组织施工；由项目技术负责人组织电力工程师、安全员、质检员、施工负责人和电工参加对临时施工用电线路进行验收。二、接地与接零保护系统1、本工程施工现场比较宽广，用电设备较多
4、，用电量大。为防止在TN-C三相四线接零保护情况下由于共用中性线而使中性线带电，造成触电事故而采用TN-S三相五线接零保护。2、NS三相五线接零保护架设要求2.1保护零线严禁通过任何开关或熔断器。2.3保护零线作为接零保护的专用线，必须独用，不能他用，电缆用五芯电缆。2.4保护零线除了从工作接地线（变压器）或总配电箱电源侧零线引出外，在任何地方不得与工作零线有电气连接，特别注意电箱中防止经过铁质箱体形成电气连接。2.5保护零线的截面积应不小于工作零线的截面积，同时必须满足机械强度的要求。2.6保护零线的统一标志为黄/绿双色线，在任何情况下不能将其作负荷线用。2.7重复接地必须在保护零线上。工作
5、零线不能加重复接地（因工作零线加了重复接地，漏电保护器就无法使用）。2.8保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处及末端做重复接地，配电线路越长，重复接地的作用越明显，为了接地电阻更小，可适当多打接地桩重复接地。三、电源负荷计算（计算公式自桥梁施工简明计算手册P929）1、计算公式 用电量计算公式：P计=1.05(K1P1/ COS()+K2P2) 需要变压器用量:P变=1.05P计其中K值的规定见(桥梁施工简明计算手册P933中表17-28）2、1#电力变压器（400 kVA）为本工程与航盛饲料厂生产用电，根据厂方提供的有关机械用电功率总和为150kW。我项目
6、部主要与厂方变压器为桩基施工和电焊机用电表1序号设备名称规格数量单位功率（KW）合计功率（KW）1厂房用电11501502冲击式钻机CZ-204451803泥浆泵422884施工照明总体施工515用电验算如下：P计=1.05(K1P1/ COS()+K3P3+ K4P4) =1.05(0.6423/0.75+0.85)=359.32kW需要变压器用量验算P变=1.05P计 =1.05359.32 =377.286kVA故能够满足施工用电要求2.2#电力变压器主要供电对象电动设备(20台)（P1=698kW） 表2序号设备名称规格数量单位功率（KW）合计功率（KW）1搅拌站总负荷11601602
7、梁场总用电总负荷12002003钢筋切断机QJ-401374电焊机BX1-400222.5455切割机1336钢筋弯曲机GW401337卷扬机JJK0.51338插入式振捣器ZN5050.849潜水泵U320013310施工照明套155照明用电（P3=5kW另接原饲料厂的电） 表3序号设备名称规格数量单位功率（KW）合计功率（KW）1生活用电项155施工用电量计算(K1=0.6(1120台以上电动设备)、K3=0.8（室内用电）、K4=1.0（室外照明）、COS（）=0.75)P计=1.05(K1P1/ COS()+K3P3+ K4P4) =1.05(0.6433/0.75)=363.72kW
8、需要变压器用量验算P变=1.05P计 =1.05363.72 =381.9kVA381.9 kVA400 kVA故安装400 kVA电力变压器能满足供电要求。2#变压器满足施工用电要求。为了应急用电，采用250 kVA柴油发电机做应急用电，并能满足1台钻机施工及搅拌站作业用电能力，电焊作业及照明用电，在必要时用电高峰期也可采用的柴油发电机补足供电。容量验算P发 = P*1.05 =2051.05 =215.25kVA250 kVA故满足供电要求。3、配电室的建造(1)、配电室宜在临近变压器、进出线方便、无灰尘、无蒸汽、无腐蚀、无震动、不易积水的地方建造。(2)、配电室建造的要求配电室一般不小于
9、9m2,地坪上铺设绝缘脚垫，配备绝缘用具和用品。做到“五防一通”，即防火、防雨、防雪、防汛、防小动物和通风良好。室门向外开、配锁、金属门要做接地或接零保护。配电室的天棚距地面不低于3m。配电室内设的值班室距电屏（盘）的距离应大于1m，并采取屏障隔离。配电室建筑物的耐火等级不应低于3级，室内应配置砂箱和绝缘灭火器。灭火机用干粉或CO2等灭火器，严禁使用清水泡沫导电灭火器，灭火器挂于门外便于使用，不要放在配电间。(3)、电屏（盘）及配电装置四周的安全距离a、配电屏（盘）正面操作通道宽度，单列布置不小于1.5m,双列布置不小于2m；后面维护通道宽度不小于0.8m；侧面维护通道宽度不小于1m。b、配电
10、装置上端距天棚不小于0.5m。c、配电室内的裸线与地面垂直距离小于2.5m时，应采用遮栏隔离。4配电屏的安全技术措施（1）、成列的配电屏（盘）两端，应与重复接地线及保护零线作电气连接。（2）、配电屏上各配电线路，应编号并标明用途。（3）、配电屏应装设短路及过负荷保护装置和漏电保护器。（4）、配电屏或配电线路维修时，应切断电源并悬挂标志牌。（5）、配电屏上分设零线桥与保护零线或地线桥；电器进出线带电体不得外露。（6）、配电室内的导线优先选用绝缘导线。如用裸露材料，必须严格按规范采取防护措施。（7）、室内照明应从开关上端引出，防止拉闸灭灯。5、配电箱与开关箱（1）、本工程临时用电采用TNS 三相五
11、线三级配电两极保护。三级配电指总配电箱、分配电箱、开关箱，动力配电与照明配电分别设置。两极保护指分配电箱和开关箱，均经漏电保护开关保护。（2）、配电箱的材质和安置要求（3）、配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm。（4）、固定式配电箱、开关箱的下底与地面的垂直距离大于1.3m，小于1.5m;移动式配电箱、开关箱的下底与地面的垂直距离宜大于0.6m，小于1.5m。（5）、分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定式用电设备的水平距离不宜超过3m。（6）、配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在易受外来固体撞击、强烈震动、液体侵溅及热源
12、烘烤的场所。（7）、配电箱周围应有足够二人同时工作的空间和通道，严禁堆放任何妨碍操作及维修工作的物品；不得有灌木、杂草。（8）、配电箱、开关箱必须有防雨、防尘设施，必须有门锁。6、配电箱开关箱装设的电器要求（1）、常规的箱内安装是左大右小，大容量的控制开关和熔断器装设在左面，小容量的开关电器安装在右面。（2）、配电箱内的电器，应安装在金属或非木质的绝缘安装板上。（3）、配电箱、开关箱及其内部开关电器的所有正常不带电的金属部件均应作可靠的保护接零。保护接零必须采用标准的黄/绿双色线及专用接线板连接，与工作零线应有明显的区别。（4）、配电箱、开关箱电源导线的进出为下进下出，不能设在上面、后面或侧面
13、，更不应当从门缝隙中引进和引出导线。（5）、导线的进、出口处，应加强绝缘，并将导线卡固。（6）、配电箱、开关箱内优先选用铜线。为了保证可靠的电气连接，保护零线应采用绝缘铜线。（7）、所有配电箱，均应标明其名称、用途，并作出分路标记。（8）、进入开关箱的电源线，严禁用插销连接。7、总配电箱的电器配置与接线（1）、本工程用电采用TN S系统。因本工程现场较大，临时线路较多，所以总配电箱应设置漏电保护器（FQ）。（2）、总配电箱，应装设总隔离开关和分路隔离开关、总熔断器和分路熔断器（或自动开关和分路自动开关）；总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值适应。（3）、总配电箱，
14、应装设电压表、总电流表、总电度表及其他仪表。8、分配电箱的电器配置与接线。（1）、分配电箱的电器配置与接线，应与总配电箱的电器配置与接线，以及配电线路相适应。（2）、分配电箱，应装设总隔离开关、分路隔离开关、总熔断器和分路熔断路（或自动开关和分路自动开关）；总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值适应。9、开关箱的电器配置与接线（1）、开关箱的电器配置与接线，应与分配电箱的电器配置与接线，以及配电线路相适应。作为施工现场临时用电工程的第一级，也是最主要的防漏电措施，所以开关箱必须设置漏电保护器。（2）、每台用电设备，应有各自专用的开关箱，必须实行“一机一闸”制，严禁用同一开关电器直接控制两台或两台以上用电设备（含插座）。（3）、开关箱内的开关电器，必须能在任何情况下都可以使用电设备实行电源隔离。开关箱
