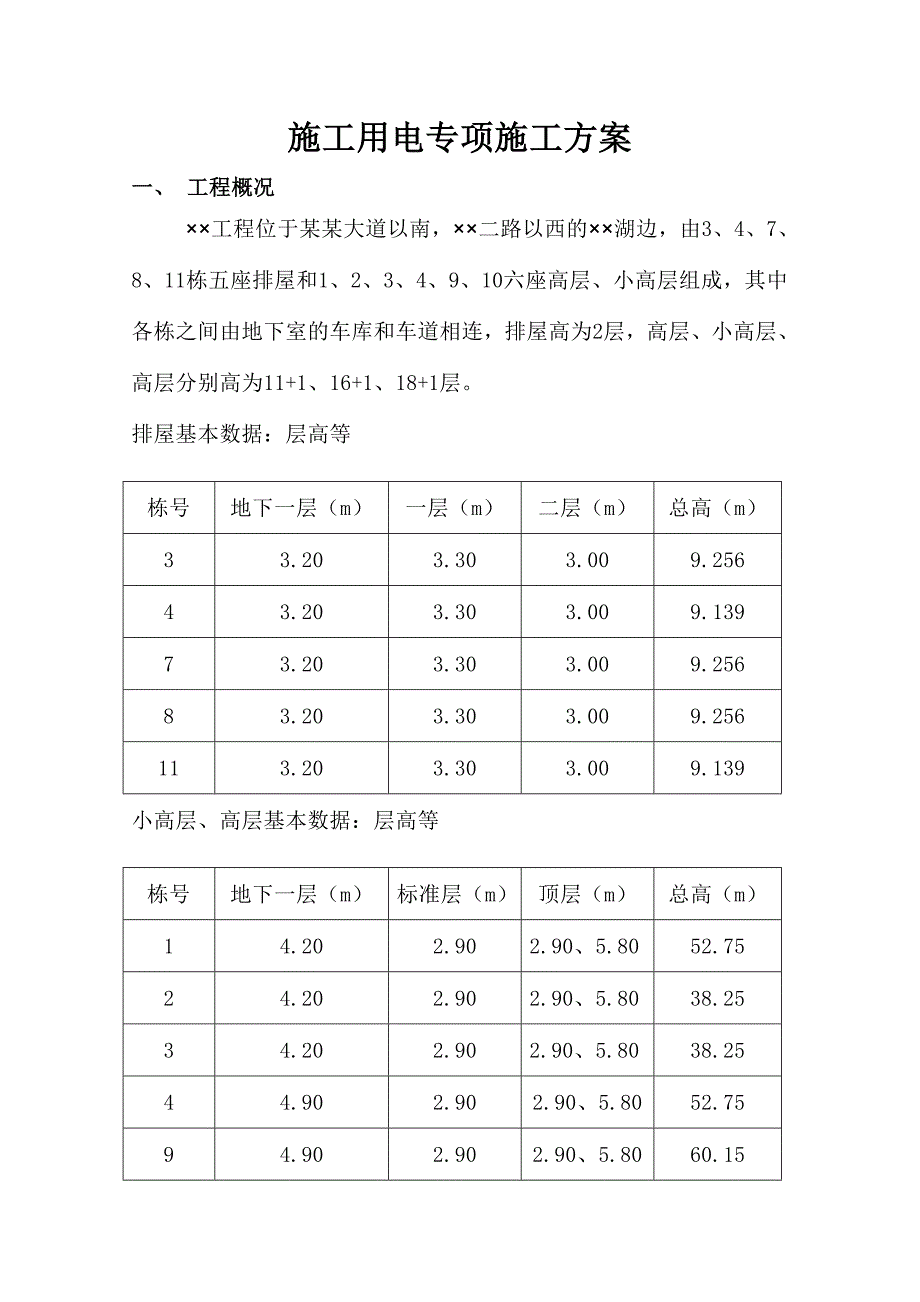

1、施工用电专项施工方案一、 工程概况工程位于某某大道以南，二路以西的湖边，由3、4、7、8、11栋五座排屋和1、2、3、4、9、10六座高层、小高层组成，其中各栋之间由地下室的车库和车道相连，排屋高为2层，高层、小高层、高层分别高为11+1、16+1、18+1层。排屋基本数据：层高等栋号地下一层（m）一层（m）二层（m）总高（m）33.203.303.009.25643.203.303.009.13973.203.303.009.25683.203.303.009.256113.203.303.009.139小高层、高层基本数据：层高等栋号地下一层（m）标准层（m）顶层（m）总高（m）14.20

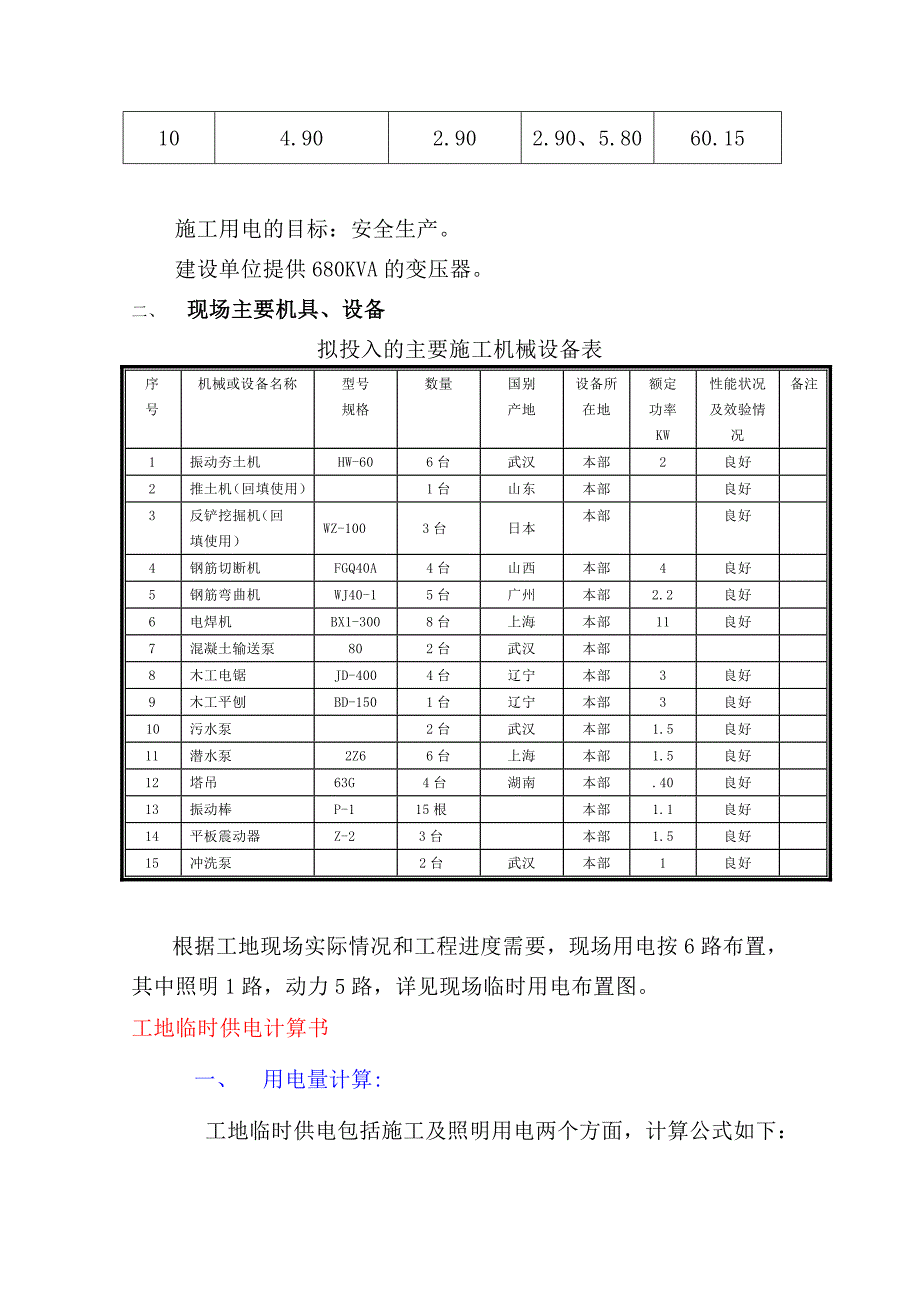

2、2.902.90、5.8052.7524.202.902.90、5.8038.2534.202.902.90、5.8038.2544.902.902.90、5.8052.7594.902.902.90、5.8060.15104.902.902.90、5.8060.15施工用电的目标：安全生产。建设单位提供680KVA的变压器。二、 现场主要机具、设备拟投入的主要施工机械设备表序号机械或设备名称型号规格数量国别产地设备所在地额定功率KW性能状况及效验情况备注1振动夯土机HW-606台武汉本部2良好2推土机（回填使用）1台山东本部良好3反铲挖掘机（回填使用）WZ-100 3台日本本部良好4钢筋切断
3、机FGQ40A4台山西本部4良好5钢筋弯曲机WJ40-15台广州本部 2.2良好6电焊机BX1-3008台上海本部11良好7混凝土输送泵802台武汉本部8木工电锯JD-4004台辽宁本部3良好9木工平刨BD-1501台辽宁本部3良好10污水泵2台武汉本部1.5良好11潜水泵2Z66台上海本部1.5良好12塔吊63G 4台湖南本部.40良好13振动棒P-1 15根本部1.1良好14平板震动器Z-2 3台本部1.5良好15冲洗泵2台武汉本部1良好根据工地现场实际情况和工程进度需要，现场用电按6路布置，其中照明1路，动力5路，详见现场临时用电布置图。工地临时供电计算书一、 用电量计算: 工地临时供电

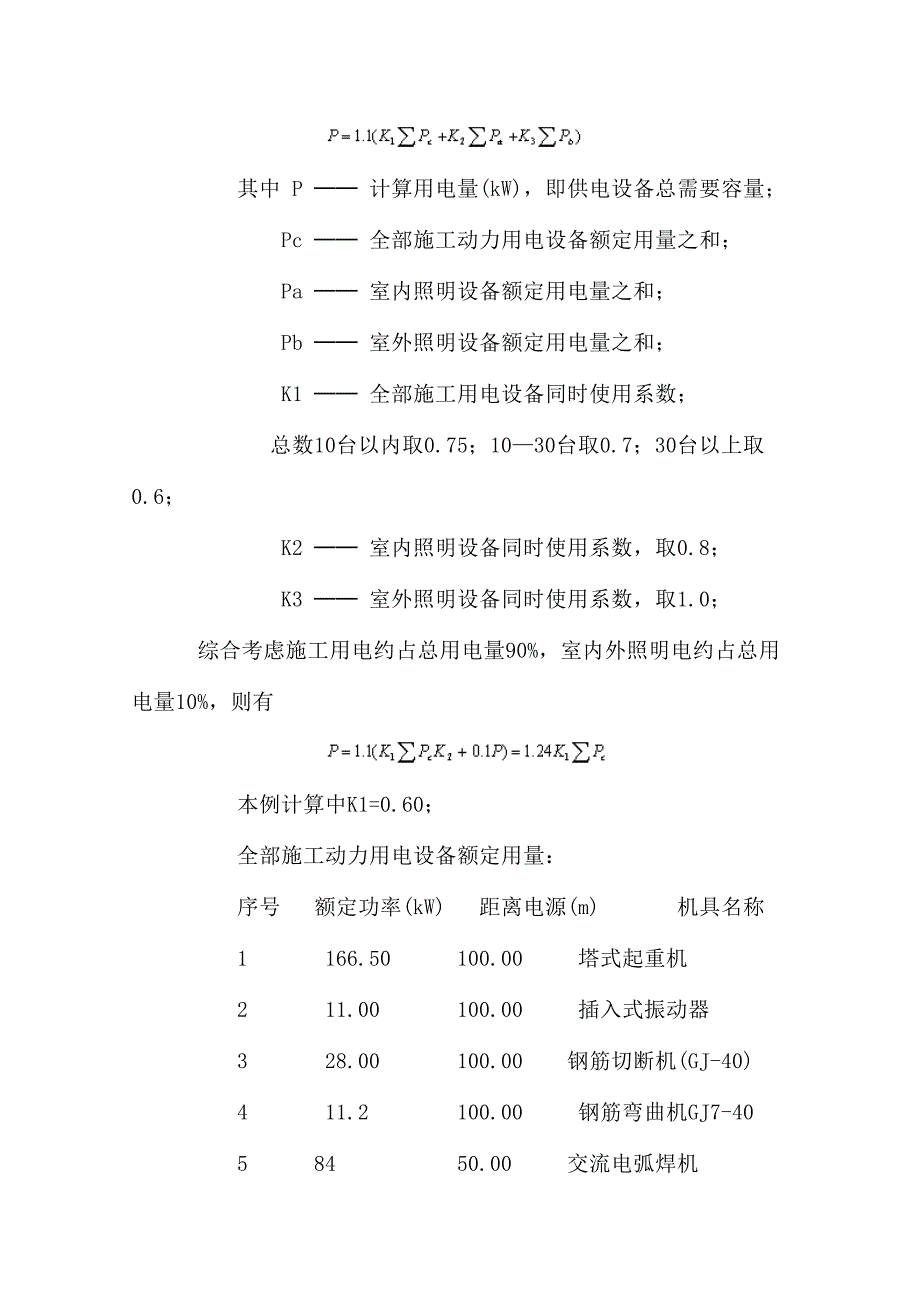

4、包括施工及照明用电两个方面，计算公式如下： 其中 P 计算用电量(kW)，即供电设备总需要容量； Pc 全部施工动力用电设备额定用量之和； Pa 室内照明设备额定用电量之和； Pb 室外照明设备额定用电量之和； K1 全部施工用电设备同时使用系数； 总数10台以内取0.75；1030台取0.7；30台以上取0.6； K2 室内照明设备同时使用系数，取0.8； K3 室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明电约占总用电量10%，则有 本例计算中K1=0.60； 全部施工动力用电设备额定用量： 序号 额定功率(kW) 距离电源(m) 机具名称 1 166.
5、50 100.00 塔式起重机 2 11.00 100.00 插入式振动器 3 28.00 100.00 钢筋切断机(GJ-40) 4 11.2 100.00 钢筋弯曲机GJ7-40 5 84 50.00 交流电弧焊机 6 15.00 100.00 11.5t单筒卷扬机 7 1.00 50.00 平板式振动器 8 64.40 100.00 混凝土输送泵HB-15 9 4.80 50.00 200325L砂浆搅拌机 10 6.00 50.00 木工圆据机 11 60.00 120.00 100m高扬程水泵 12 150.00 50.00 对焊机 13 12.00 100.00 振动夯土机HZ-3
6、30A 14 90.00 100.00 泥浆泵(红星-30)经过计算得到 P = 317.3kW。（二）、变压器容量计算:变压器容量计算公式如下： 其中 P0 变压器容量(kVA)； 1.05 功率损失系数； cos 用电设备功率因素，一般建筑工地取0.75。 经过计算得到 P0 = 1.4317.3 = 444.22kVA。现场用电变压器满足施工要求，具体的配电箱、线路满足施工用电要求。(三)、总线和分线的线径计算和导线截面的选择1）、从业主提供电源接线路至施工现场，供电电缆采用埋地敷设。2）、遵循生产生活用电分路的原则，由总配电室引三相五线至各用电点。3）、现场系统按“三级配电三级保护”的
7、原则进行配置。4）、现场施工用电应按施工现场临时用电安全技术规范执行（JGJ46-88）。（四）线路选择 设置两条支线AL-1和AL-2，分别为：AL-2：别墅、塔吊、钢筋车间、楼层9#、10#和楼层1；AL-1:办公区、塔吊、塔吊、楼层4#、楼层3#、楼层2#。具体见平面布置图。2、按允许电流选择现场导线必须能承受负载电流长时间通过所引起的升温。三相五线制线路上的电流可按下式计算：（1） 总配电箱的导线计算： （1-4）（2） 分配电箱的导线计算： （1-5）（3） 开关箱的导线计算： （1-6）I线线路中工作电流值（A）P计总用电量（KVA）P分配箱所带用电设备功率（KW）U线线路工作电压
8、值，三相五线制为380VK取0.75COS电动机的平均功率因数，取0.75。设置350、250KW两台开关箱按总用电量的45%和55%分配两条电缆线，计算如下：AL1导线的计算： I总1=KP/1.732*U*COS=0.5*444*0.55*1000/1.732*380*0.75=247A选择YJV3*120+2*70铜芯电缆满足要求，可满足310A。I总2=KP/1.732*U*COS=0.5*444*0.45*1000/1.732*380*0.75=151A选择YJV3*95+2*50铜芯电缆满足要求，可满足265A。其他电缆及开关箱见系统图。楼层用电的计算按常规计算。三、供电线路布置及
9、配电箱设置供电线路全部采用五芯电缆布置，电缆采用埋设，采用的配电箱见系统图。四、配电系统图和平面布置五、安全用电措施（责任人：）1、电器设备采购和用电管理所有的电器设备必须是武汉市安全站备案通过验收合格的电器厂家生产的，并按照国家的电气设备的装置、安装、防护、使用、维修必须符合施工现场临时用电安全技规范（JGJ46-2005）。编制用电施工组织设计制定安全用电技术措施和电气防火措施。用电管理：1）、临时用电必须按“施工现场临时用电安全技术规范（JGJ46-2005）编制用电施工组织设计制定安全用电技术措施和电气防火措施。2）、临时用电工程图纸必须单独由电气工程技术人员绘制，经技术负责人审批后作
10、为临时施工的依据。3）、临时用电施工组织设计的内容和步骤：现场勘探，确定电源进线总配电箱（柜），分配电箱的位置及线路走向。进行负荷计算，选择导线截面和电器的类型、规格。绘制电气平面图，立面图和接线系统图。制定安全用电技术措施和电气防火措施。4）、施工现场临时用电安全技术档案：临时用电施工组织设计及修改施工组织设计的全部资料。技术交底资料。临时用电工程检查验收表。接地电阻测定记录。定期检（复）查表（工地每月，公司每季进行一次）。电工维修工作记录。5）、安装、维修或拆除临时用电工程，必须由电工完成，电工等级应同工程的难易程度和技术复杂性相适应。2、电工：（责任人：）1）、电工必须经过专业及安全技术
11、培训，经（地）市劳动部门考试合格发给操作证，方准独立操作。2）、电工应掌握用电安全基本知识和所有设备性能。3）、上岗前按规定穿戴好个人防护用品。4）、停用设备应拉闸断电，锁好开关箱。5）、负责保护用电设备的负荷线，保护零线（重复接地）和开关箱。6）、移动用电设备必须切断电源，在一般情况下不许带电作业，带电作业要设监护人。7）、按规定定期（工地每月、公司每季）对用电线路进行检查，发现问题及时处理，并做好检查和维修记录。8）、应懂得触电急救常识和电器灭火常识。3、安全距离与外电防护：外电线路：指施工现场临时用电线路以外的任何电力线路。1）、不得往高、低压线路下方施工、搭设临时设施或堆放物件、架具、
12、材料及其他杂物。2）、安全距离：在建工程（包括脚手架）的外侧与架空线路之间的最小安全距离1kv不小于4m，110kv不小于6m，35110kv不小于8m。架空导线最大弧垂与施工现场地面最小距离4.0m与机动车道6.0m。起重臂或被吊物边缘与10kV的架空线路水平距离2m。机动车道与外电架空线路交叉的最小距离1kv以下为6m，10kv以下为7m。3）、外电防护：（责任人：）达不到安全距离要求，必须采取防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。带电体至遮栏的安全距离10kv应大于95cm，35kv应大于115cm.带电体至栅栏（封闭）的安全距离10kv应大于30cm，35kv应大于5
