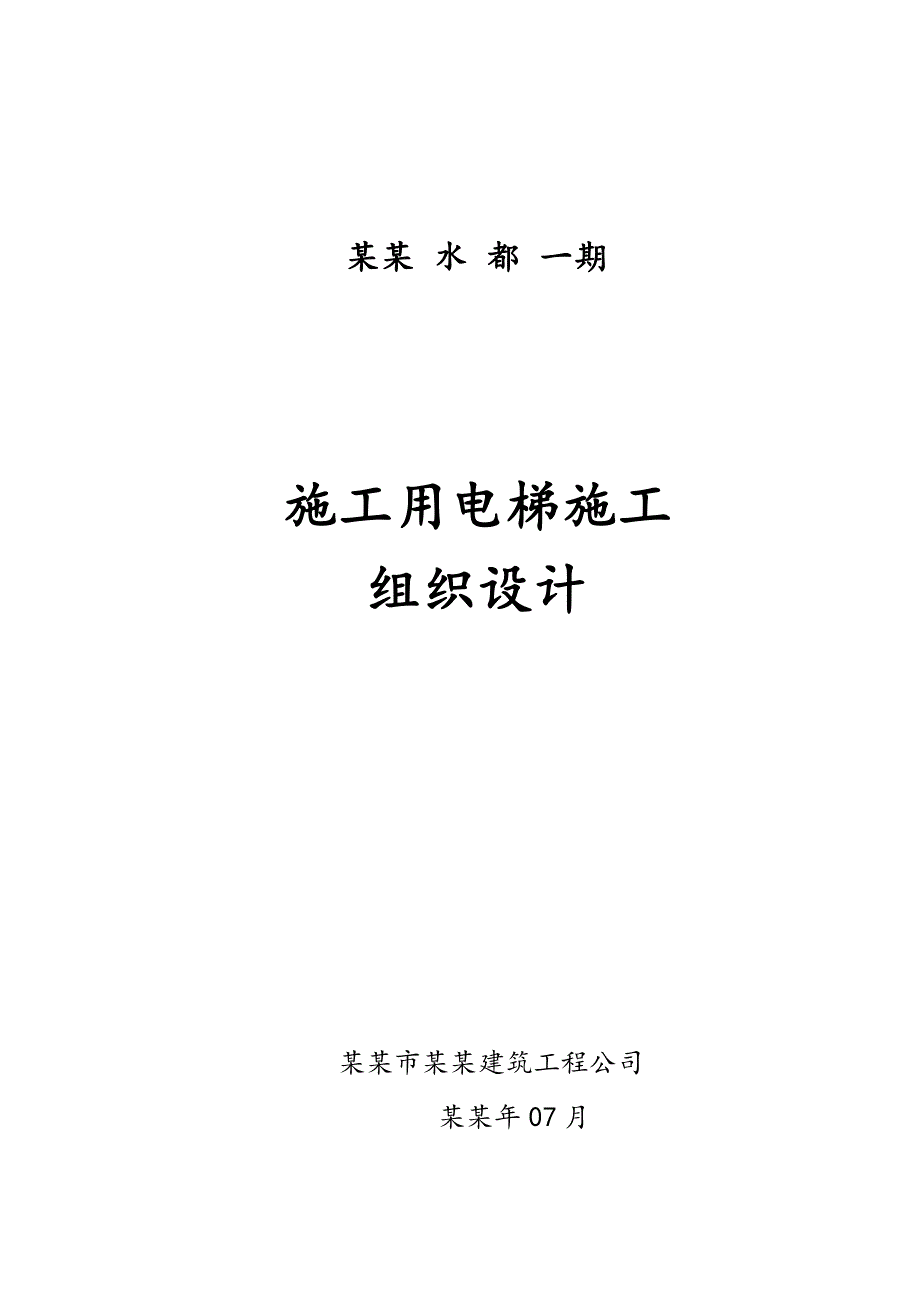

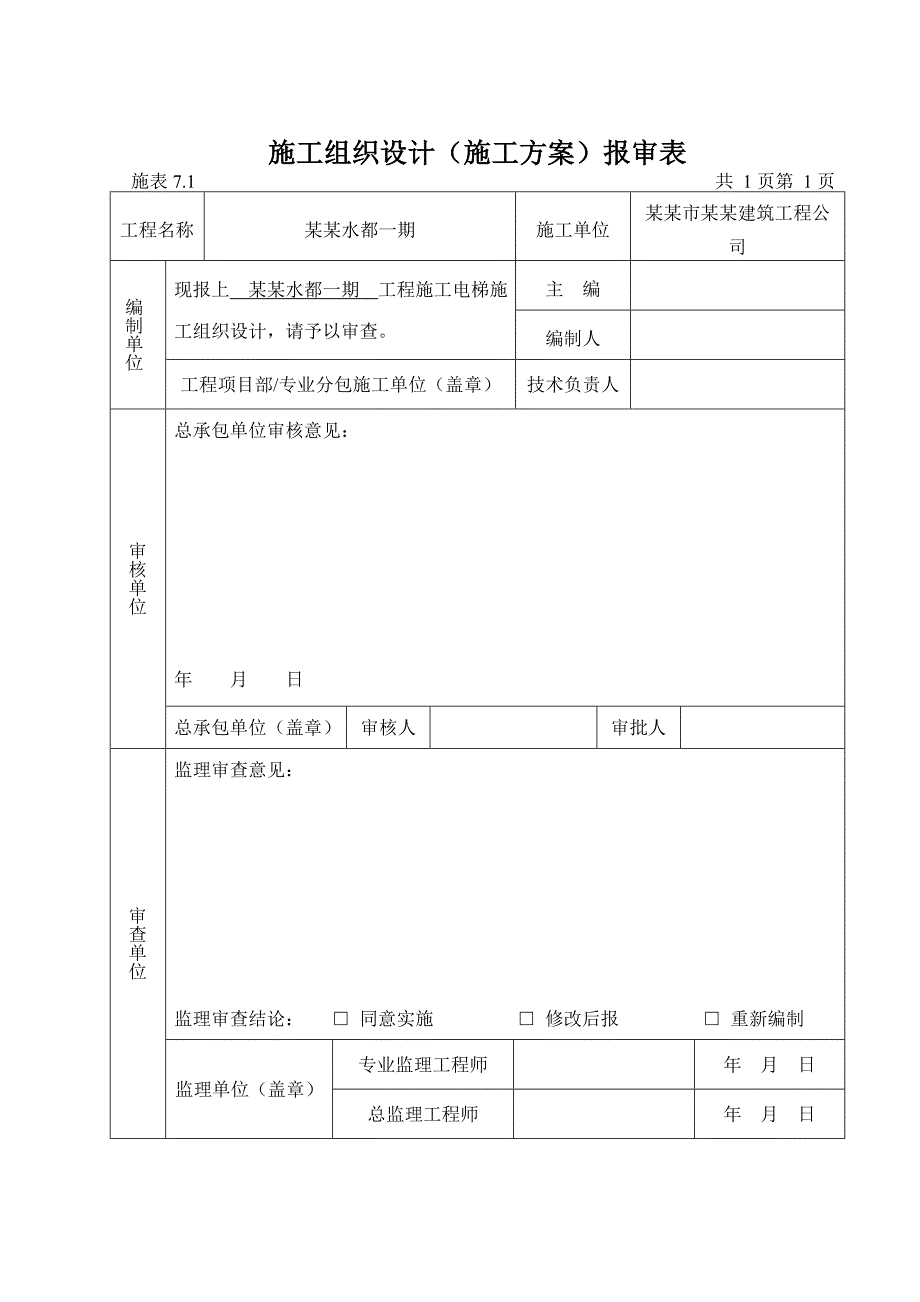

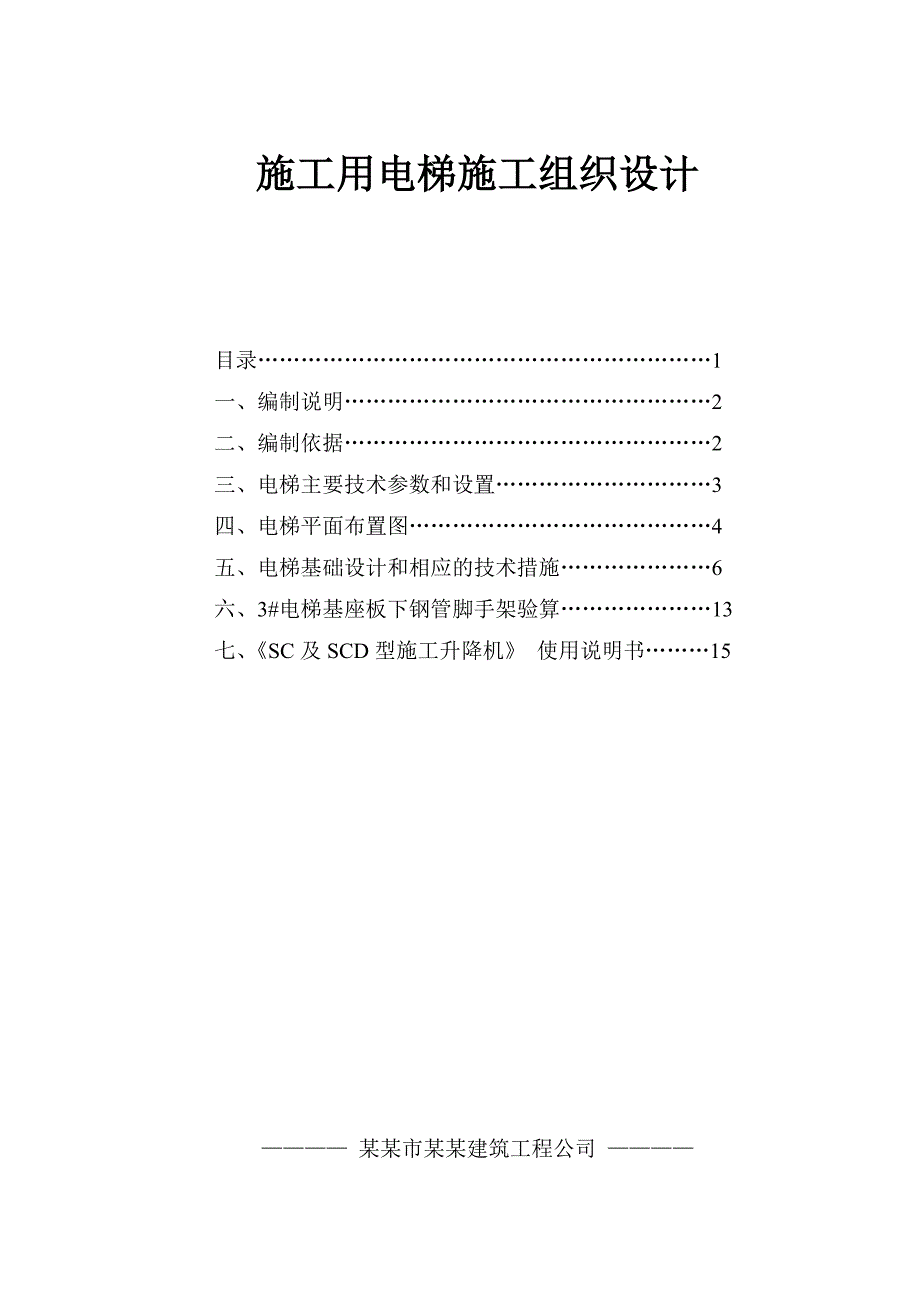

1、某某 水 都 一期施工用电梯施工组织设计 某某市某某建筑工程公司某某年07月 施工组织设计（施工方案）报审表施表7.1 共 1页第 1页工程名称某某水都一期施工单位某某市某某建筑工程公司编制单位现报上 某某水都一期 工程施工电梯施工组织设计，请予以审查。主 编编制人工程项目部/专业分包施工单位（盖章）技术负责人审核单位总承包单位审核意见： 年 月 日总承包单位（盖章）审核人审批人审查单位监理审查意见：监理审查结论： 同意实施 修改后报 重新编制 监理单位（盖章）专业监理工程师年 月 日总监理工程师年 月 日施工用电梯施工组织设计目录1一、编制说明2二、编制依据2三、电梯主要技术参数和设置3四、
2、电梯平面布置图4五、电梯基础设计和相应的技术措施6六、3#电梯基座板下钢管脚手架验算13七、SC及SCD型施工升降机 使用说明书15 某某市某某建筑工程公司 一、编制说明工程名称：某某水都一期工程1#、2#、3#、7#、8#楼工程地址：某某市白沙索桥西建设单位：某某市华闽房地产开发有限公司设计单位：某某省某某建筑设计有限公司施工单位：某某市某某建筑工程公司 某某水都一期工程1#、2#、3#楼高层住宅属于框架剪力墙结构，7#、8#楼为商业建筑属于框架结构。地下室部分负一层为防洪层层高3.9米、负二层（层高4.4米）为人防设施和地下停车场。地上部分1#楼25层，建筑高度84.5米；2#楼25层，建
3、筑高度83.9米；3#楼26层，建筑高度87.35米；7#楼3层，建筑高度13.6米；8#楼3层，建筑高度13.7米。总建筑面积约为58373平方米。二、编制依据建筑机械使用安全技术规程（JGJ332001）建筑施工安全检查标准（JGJ5999）建筑施工扣件式钢管脚手架安全技术规范（JGJ1302001）建筑施工高处作业安全技术规范（JGJ8091）SC及SCD型施工升降机使用说明书某某省某某建筑设计有限公司设计院图纸和荷载参数三、电梯主要技术参数和设置根据本工程实际特点，计划在主体结构上至七层时，在1#、2#、3#、7#、8#楼各安装一座电梯以满足人员及材料的垂直运输需要，电梯采用福州正超机
4、械制造有限公司生产的SCD200x200型施工升降机。该型升降机主要性能参数：吊笼额定乘载量18人/2000Kg额定提升速度33m/min最大提升高度150M吊笼面积 长x宽为3x1.3m吊笼内部高度 2.3m启动电流 270A工作电流 70A装接容量 13x3KVA电机功率11x3Kw标准节质量（A型 每节1.5m） 140Kg整机质量（A型 150m时） 20T吊杆额定起重量200Kg安全器型号 SAJ3.01.2按照各憧的屋面高度，结合升降机的性能，拟安装5台施工用电梯，安装高度分别为1#楼93米，2#楼91.5米，3#楼96米，7#楼21米，8#楼22.5米。四、电梯平面布置图（一）1
5、#电梯平面定位图：（二）2#电梯平面定位图：（三）3#电梯平面定位图五、电梯基础设计和相应的技术措施（一）施工阶段荷载计算：升降机每个吊笼额定载重量：2000Kg，若按建筑结构荷载规范GB 50009-2001 第4.6.2 条 搬运和装卸重物以及车辆起动和刹车的动力系数，可采用1.11.3；其动力荷载只传至楼板和梁。考虑动力系数1.3则增加600Kg。升降机每个标准节重量（A型）：140Kg升降机整机重量（A型安装高度取H=96m时）：为20000（15096）/1.5*140+600*2=162KN安装升降机楼面（约0.000m）的施工活荷载：取4KN/m2（二）正常使用阶段荷载计算：防洪
6、层顶板（约0.000m）楼面活荷载4KN/m2防洪层顶板（约0.000m）楼面附加荷载11.2 KN/m2防洪层顶板（约0.000m）结构自重3.8KN/m2地下室顶板（4.400m）楼面活荷载5KN/m2地下室顶板（4.400m）楼面附加荷载1.9 KN/m2地下室顶板（4.400m）结构自重4.5 KN/m2（三）1#电梯基座下结构强度验算和技术措施1#电梯下KL42a（1）梁荷载分配简图：L93（9）300*700梁荷载简图：由以上简图，计算中间支座反力（在KL42a处）192KNKL42a（1）300*800使用阶段梁荷载简图：KL42a（1）300*800施工阶段梁荷载简图：由于1#
7、电梯的基座1.1m*1.1m位于KL42a（1）梁上，该梁在正常使用阶段荷载分布比施工阶段荷载分布来得大，由此可知在施工阶段KL42a（1）梁的结构强度能满足使用要求。但为了避免楼板结构在施工过程中可能的超载，在1#电梯平面定位图所示的6m*6m的范围，拟采用支撑措施，设钢管脚手架，立杆*1.5m,水平杆三道，上下端设顶托（顶托高度约200mm）和木横杆。（四）2#电梯基座下结构强度验算和技术措施2#电梯下022A轴/交7A6轴荷载分配简图：如图所示，2#电梯的基座1.1m*1.1m位于022A轴/交7A6轴的柱上，传给柱的荷载面积8.4*542m2。正常使用阶段楼面附加荷载11.2KN/m2
8、*42m2470KN施工阶段楼面活荷载4*8.4*5168KN，升降机整机质量162KN，二者合计330KN bcy bcy0.6L bcx该板跨的短边（44.4m），取4.2m计算。图B.0.5-2 bcxbcy bcy2.2L bcx该板跨长边（5.3m）取5.3m计算。因此，楼板上3#电梯基座局部荷载的有效分布宽度为4.2*5.3m。 2、验算梁柱结构强度在升降机整机重量162KN时：等效均布荷载162 /（4.2*5.3） 7.3KN/m2使用阶段荷载防洪层顶板（约0.000m）楼面附加荷载11.3KN /m2由此，在3#电梯基座周边的梁KL23（1）300*700 、梁L46（3）3
9、00*700、梁KL33（1）450*900结构强度能满足使用要求。并由此得知在升降机整机作用下柱的结构也是安全的。3#电梯的基座尺寸为0.6m*3m，升降机整机重量162KN，局部承压静荷载为96KN/m2（162KN/0.6*3m）；大于该层楼面附加荷载11.2KN/m2，因此楼板结构强度不足，需要采取加固保护措施，具体详第十三页的：3#电梯基座板下钢管脚手架验算。六、3#电梯基座板下钢管脚手架验算为了避免楼板在3#电梯基座荷载下出现局部承压破坏，在3#电梯平面定位图所示的6m*6m的范围增加钢管脚手架支撑，将荷载扩散分布到墙柱及梁板构件上。钢管脚手架的立杆采用*1.5m, 水平杆四道，上
10、下端设顶托（顶托高度约200mm）和木横杆。钢管脚手架的设计计算，按照建筑施工扣件式钢管脚手架安全技术规范JGJ 1302001规定：1、脚手架钢管规格483.5 截面积A=4.89cm2 回转半径i=1.58cm2、荷载（脚手架自重及风力水平作用不计）：施工活荷载 取4KN/m2施工恒载 取7.3KN/m2 则每根钢管的轴力N=(1.2*7.3+1.4*4)*1.5*1.5=32.31KN (32310N)3、按规范52条， 纵向水平杆、横向水平杆计算：在本项目水平杆可不作计算，因其主要是对立杆起拉结稳定作用，故钢管强度能满足使用要求，扣件间距与立杆一致，其它构造按规范。4、按规范532 条
11、 计算立杆段的轴向力设计值N：不组合风荷载时N1.2（NG1k+NG2k）+1.4NQk （5.3.21）(1.2*7.3+1.4*4)*1.5*1.532.31KN (32310N)5、按规范533 条 立杆计算长度l0计算：l0 k h （5.3.3） 式中 k计算长度附加系数，其值取1.155。 考虑脚手架整体稳定因素的单杆计算长度系数，按表5.3.3采用；取1.50。 h立杆步距，层高4.4m，顶板厚0.15m，上下顶托高度小于0.2m，上下水平杆设三道，h1.3m。 l0 k h1.155*1.50*1.3 2.25m 表5.3.3脚手架立杆的计算长度系数6、按规范531 条 立杆的稳定性计算：长细比l0/i=225/1.58=143轴心受压构件的稳定系数0.336钢材的强度设计值f205 N/mm2则 N/A32310/(0.336*489) 公式（5.3.11） 197 N/mm2 f205 N/mm2 钢管立杆的稳定能满足要求，钢管
