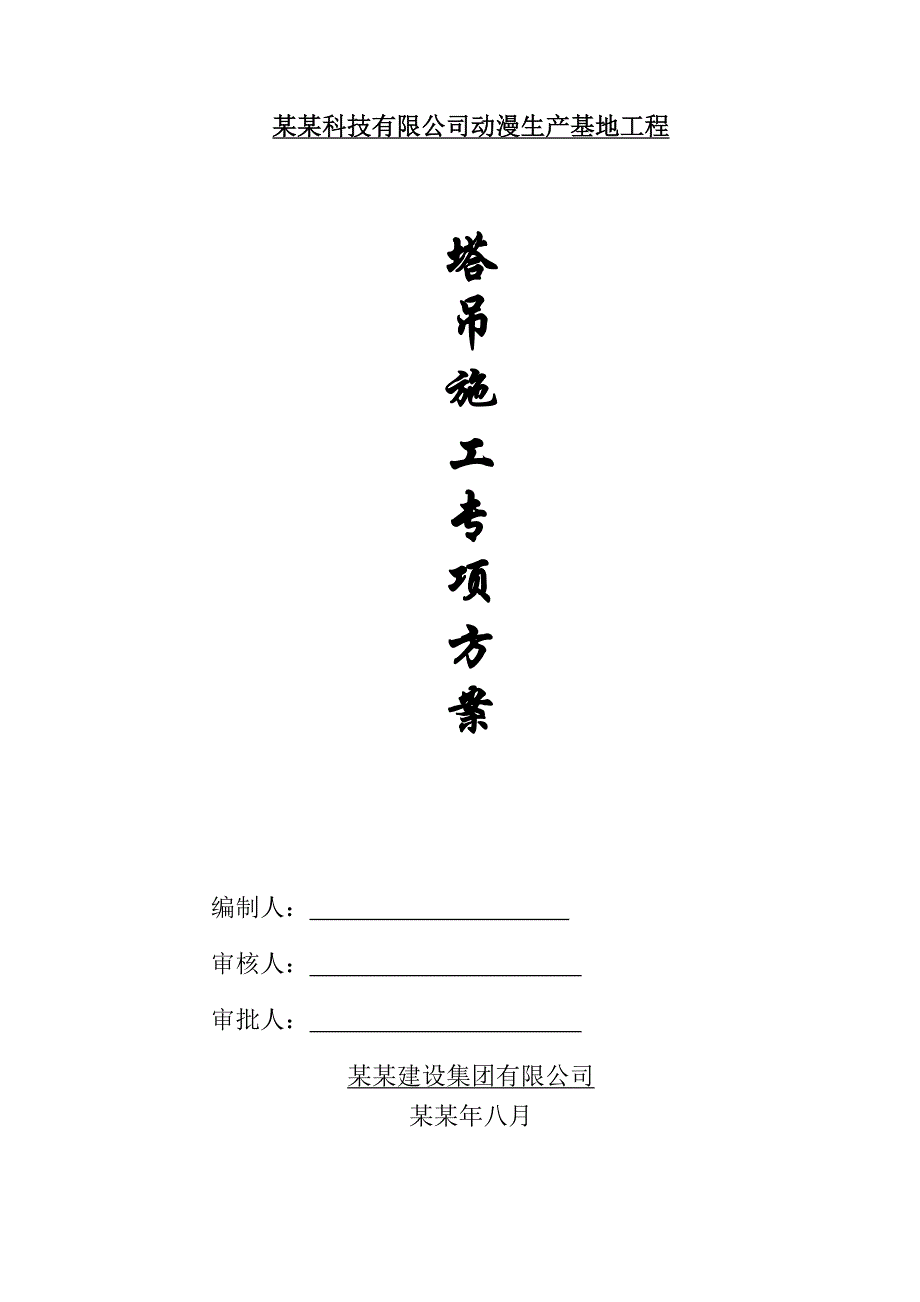

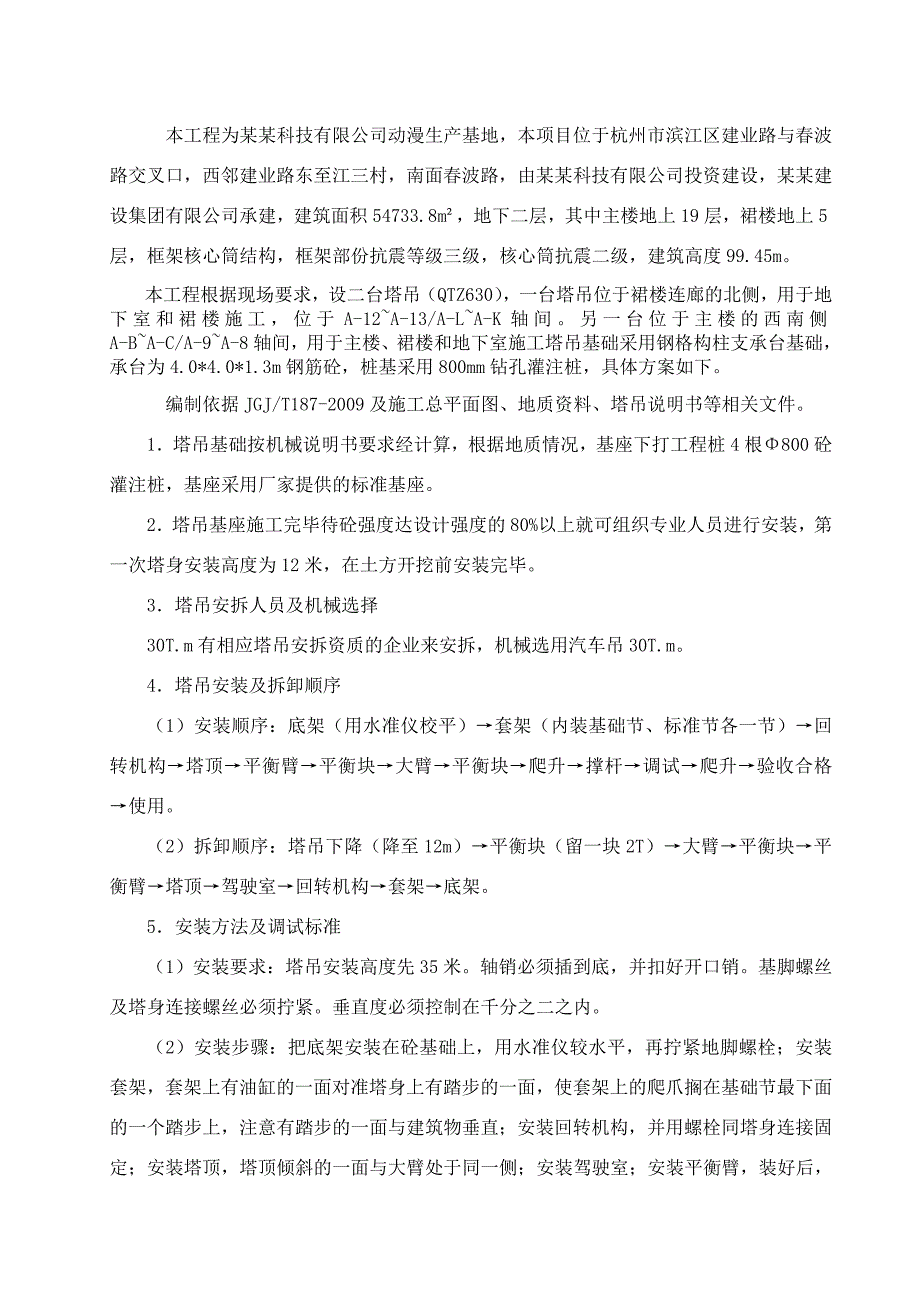

1、某某科技有限公司动漫生产基地工程塔吊施工专项方案编制人： 审核人： 审批人： 某某建设集团有限公司某某年八月本工程为某某科技有限公司动漫生产基地，本项目位于杭州市滨江区建业路与春波路交叉口，西邻建业路东至江三村，南面春波路，由某某科技有限公司投资建设，某某建设集团有限公司承建，建筑面积54733.8m，地下二层，其中主楼地上19层，裙楼地上5层，框架核心筒结构，框架部份抗震等级三级，核心筒抗震二级，建筑高度99.45m。 本工程根据现场要求，设二台塔吊（QTZ630），一台塔吊位于裙楼连廊的北侧，用于地下室和裙楼施工，位于A-12A-13/A-LA-K轴间。另一台位于主楼的西南侧A-BA-C/
2、A-9A-8轴间，用于主楼、裙楼和地下室施工塔吊基础采用钢格构柱支承台基础，承台为4.0*4.0*1.3m钢筋砼，桩基采用800mm钻孔灌注桩，具体方案如下。编制依据JGJ/T187-2009及施工总平面图、地质资料、塔吊说明书等相关文件。1塔吊基础按机械说明书要求经计算，根据地质情况，基座下打工程桩4根800砼灌注桩，基座采用厂家提供的标准基座。2塔吊基座施工完毕待砼强度达设计强度的80%以上就可组织专业人员进行安装，第一次塔身安装高度为12米，在土方开挖前安装完毕。3塔吊安拆人员及机械选择30T.m有相应塔吊安拆资质的企业来安拆，机械选用汽车吊30T.m。4塔吊安装及拆卸顺序（1）安装顺序

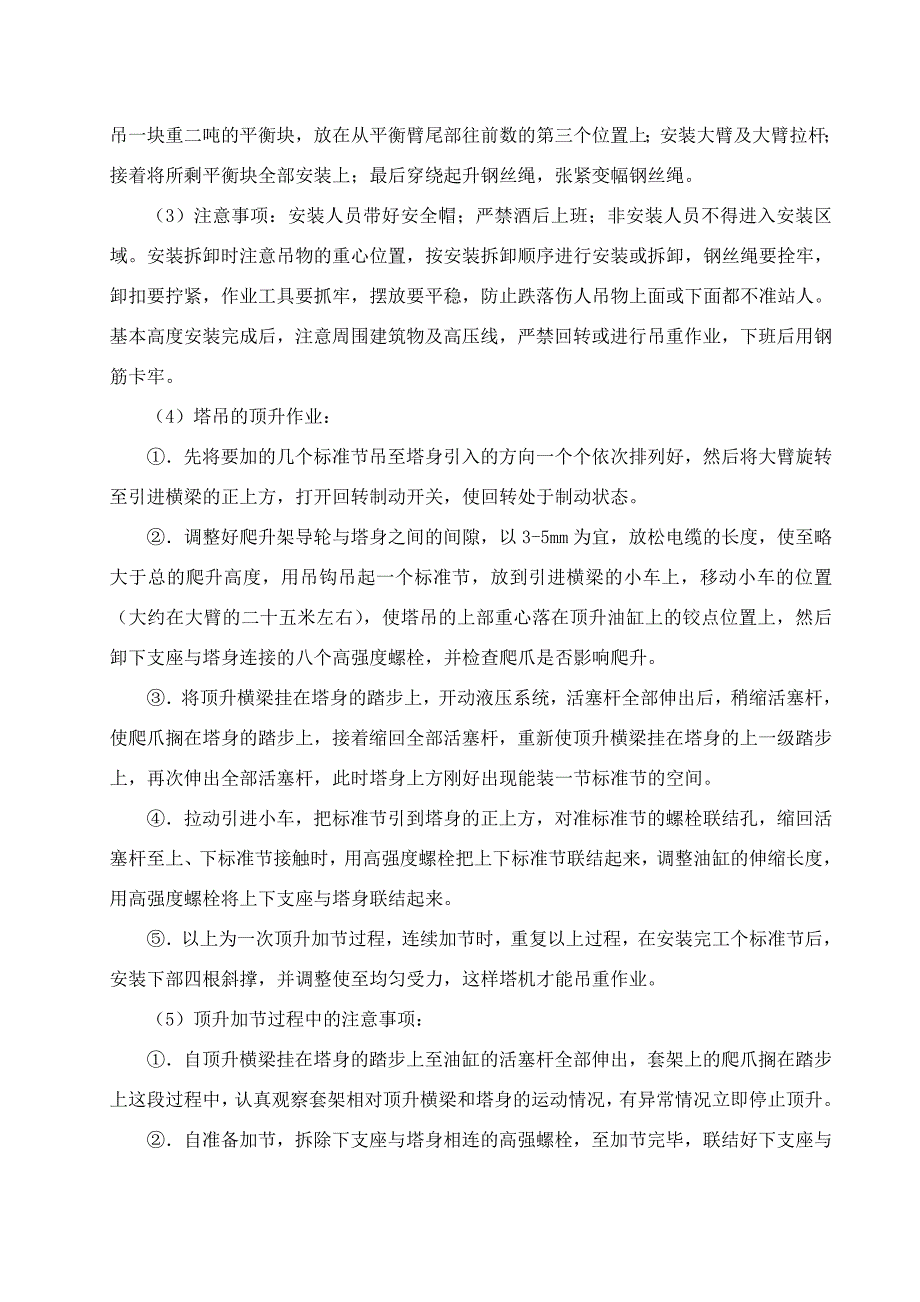

3、：底架（用水准仪校平）套架（内装基础节、标准节各一节）回转机构塔顶平衡臂平衡块大臂平衡块爬升撑杆调试爬升验收合格使用。（2）拆卸顺序：塔吊下降（降至12m）平衡块（留一块2T）大臂平衡块平衡臂塔顶驾驶室回转机构套架底架。5安装方法及调试标准（1）安装要求：塔吊安装高度先35米。轴销必须插到底，并扣好开口销。基脚螺丝及塔身连接螺丝必须拧紧。垂直度必须控制在千分之二之内。（2）安装步骤：把底架安装在砼基础上，用水准仪较水平，再拧紧地脚螺栓；安装套架，套架上有油缸的一面对准塔身上有踏步的一面，使套架上的爬爪搁在基础节最下面的一个踏步上，注意有踏步的一面与建筑物垂直；安装回转机构，并用螺栓同塔身连接固
4、定；安装塔顶，塔顶倾斜的一面与大臂处于同一侧；安装驾驶室；安装平衡臂，装好后，吊一块重二吨的平衡块，放在从平衡臂尾部往前数的第三个位置上；安装大臂及大臂拉杆；接着将所剩平衡块全部安装上；最后穿绕起升钢丝绳，张紧变幅钢丝绳。（3）注意事项：安装人员带好安全帽；严禁酒后上班；非安装人员不得进入安装区域。安装拆卸时注意吊物的重心位置，按安装拆卸顺序进行安装或拆卸，钢丝绳要拴牢，卸扣要拧紧，作业工具要抓牢，摆放要平稳，防止跌落伤人吊物上面或下面都不准站人。基本高度安装完成后，注意周围建筑物及高压线，严禁回转或进行吊重作业，下班后用钢筋卡牢。（4）塔吊的顶升作业：先将要加的几个标准节吊至塔身引入的方向一
5、个个依次排列好，然后将大臂旋转至引进横梁的正上方，打开回转制动开关，使回转处于制动状态。调整好爬升架导轮与塔身之间的间隙，以3-5mm为宜，放松电缆的长度，使至略大于总的爬升高度，用吊钩吊起一个标准节，放到引进横梁的小车上，移动小车的位置（大约在大臂的二十五米左右），使塔吊的上部重心落在顶升油缸上的铰点位置上，然后卸下支座与塔身连接的八个高强度螺栓，并检查爬爪是否影响爬升。将顶升横梁挂在塔身的踏步上，开动液压系统，活塞杆全部伸出后，稍缩活塞杆，使爬爪搁在塔身的踏步上，接着缩回全部活塞杆，重新使顶升横梁挂在塔身的上一级踏步上，再次伸出全部活塞杆，此时塔身上方刚好出现能装一节标准节的空间。拉动引进
6、小车，把标准节引到塔身的正上方，对准标准节的螺栓联结孔，缩回活塞杆至上、下标准节接触时，用高强度螺栓把上下标准节联结起来，调整油缸的伸缩长度，用高强度螺栓将上下支座与塔身联结起来。以上为一次顶升加节过程，连续加节时，重复以上过程，在安装完工个标准节后，安装下部四根斜撑，并调整使至均匀受力，这样塔机才能吊重作业。（5）顶升加节过程中的注意事项：自顶升横梁挂在塔身的踏步上至油缸的活塞杆全部伸出，套架上的爬爪搁在踏步上这段过程中，认真观察套架相对顶升横梁和塔身的运动情况，有异常情况立即停止顶升。自准备加节，拆除下支座与塔身相连的高强螺栓，至加节完毕，联结好下支座与塔身之间的高强螺栓，在这一过程中严禁
7、起重臂回转或作业。连续加节每加一个标准节后，用塔吊身起吊下一个标准节之前，塔机下支座与塔身之间的高强螺栓连接上，但可不拧紧。所加标准节有踏步的一面对准。塔机加节完毕，使套架上所有导轮压紧塔身主弦杆外表面，并检查塔身标准节之间各接头的高强螺栓拧紧情况。在进行顶升作业过程中，有专人指挥，专人照管电源，专人操作爬升机构，专人紧固螺栓。非有关操作人员，不得登上爬升架的操作平台，更不擅自启动泵阀开关和其他电气设备。顶升作业在白天进行，若遇特殊情况，需在夜间作业时，有充足的照明设备。只许在风速低于13m/s时进行顶升作业，如在顶升过程中突然遇到风力加大，停止顶升作业，紧固各连接螺栓，使上下塔身联结成一体。
8、顶升前放松电缆，使电缆放松长度略大于总的爬升高度并做好电缆的坚固工作。在顶升过程中，因把回转机构紧紧刹住，严禁回转及其他作业。如发现故障，立即停车检查，未查明原因，未将故障排除，不得进行爬升作业。（6）调试标准：按塔吊性能表中的重量进行重量限位及力矩限位，根部最大起重量为6T，45米处起重量为1.18T。各限位开关调好后，动作灵敏，试用三次，每次合格。连接好接地线，接地阻不大于4欧姆。6塔吊技术性能及维护保养（1）技术性能：塔吊独立高度40米，最大附着高度160米，最大起重量6T，最大幅度55米，60米处最大起重量1.18T.（2）维护与保养：机械的制动器经常进行检查调整制动瓦和制动轮的间隙，
9、以保证制动的灵活可靠，其间隙在0.5-1mm之间，在摩擦上不应有污物存在，遇有异物即用汽油洗净。减速箱、变速箱、外啮合齿轮等部分的润滑按照润滑指标进行添加或更换。要注意检查各部钢丝绳有无断股和松股现象，如超过有关规定，立即更换。经常检查各部位的联结情况，如有松动，应予拧紧，塔身联结螺检在塔身受压时检查松紧度，所有联结销轴带有开口销，并需张开。安装、拆卸和调整回转机械时，要注意保证回转机械与行星减速器的中心线与回转大齿圈的中心线平行，回转小齿轮与大齿圈的啮合面不小于70%，啮合间隙要合适。在运输中尽量设法防止构件变形及碰撞损坏；定期检修和保养；经常检查结构联结螺栓，焊缝以及构件是否损坏、变形和松
10、动。7塔吊拆卸（1）工地使用完毕后，及时通知公司，由公司派人拆除。（2）塔吊的塔身下降作业调整好爬升架导轮与塔身之间的间隙，以3-5mm为宜，移动小车的位置（大约在大臂的二十五米左右），使塔吊的上部重心落在顶升油缸上的铰点位置上，然后卸下支座与塔身连接的八个高强度螺栓，并检查爬爪是否影响塔吊的下降作业。开动液压系统，活塞杆全部伸出后，将顶升横梁挂在塔身的下一级踏步上，卸下塔身与塔身的连接螺栓，稍升活塞杆，使上下支座与塔身脱离，推出标准节至引进横梁顶端，接着缩回全部活塞杆，使爬爪搁在塔身的踏步上，再次伸出全部活塞杆，重新使顶升横梁挂在塔身的上一级踏步上，缩回全部活塞杆，使上下支座与塔身连接，并插
11、上高强度螺栓。以上为一次塔身下降过程，连续下降塔身时，重复以上过程。拆除时，按照先降后拆附墙的原则进行拆除，设专人现场安全监护，严禁操作场内人流通行。拆至基本高度时，用汽车吊辅助拆除，按拆卸顺序顺序进行拆除。注意事项同顶升加节过程。8安全措施（1）上岗前对上岗人员进行安全教育，带好安全帽，严禁酒后上班。（2）塔吊的安拆工作严禁在台风来临或雨天进行。（3）严禁非专业人员上场操作，违者罚款50元，责令退出施工现场。（4）未经验收合格，塔吊司机不准上台操作，工地现场不得随意自升塔吊、拆除塔吊及其他附属设备。（5）严禁违章指挥，严禁超载和风力较大情况下起吊。塔吊司机坚持十个不准吊。（6）夜间施工有足够
12、的照明，如不能满足要求，司机有权停止操作。9塔吊的操作使用（1）塔吊的操作人员经过训练，持证上岗，了解机械的构造和使用方法，熟知机械的保养的安全操作规程，非安装维护人员未经许可不得攀登塔机。（2）塔机的正常工作气温为-20-40，风速低于20m/s。（3）在夜间工作时，除塔机本身备有照明外，施工现场备有充足的照明设备。（4）在司机室内禁止存放润滑油，油棉纱及其他易燃易爆物品冬季用电炉取暖时更要注意防火，原则上不许使用。（5）塔吊定机定人，专人负责，非机组人员不得进入司机室擅自进行操作。在处理电气故障时，有维修人员2人以上。（6）司机操作严格按“十不吊”规则执行。（7）因现场有台塔机同时工作，采
13、用各塔吊不同一高度的方法进行。同时司机应高度集中注意，避免塔机相互碰撞。10塔吊的沉降、垂直度测定及偏差校正（1）塔吊基础沉降观测半月一次。垂直度在塔吊自由高度时半月一次测定，当架设附墙后，每月一次（在安装附墙时必测）。（2）当塔机出现沉降，垂直度偏差超过规定范围时，进行偏差校正，在附墙未设之前，在最低节与塔吊基脚螺栓间加垫钢片校正，校正过程用高吨位千斤顶顶起塔身，顶塔身之前，塔身用大缆绳四面缆紧，在确保安全的前提下才能起顶塔身当附墙安装后，则通过调节附墙杆长度，加设附墙的方法进行垂直度校正。本工程根据现场要求，并结合实际情况和总平面布置的要求设二台塔吊（QTZ630），一台塔吊位于裙楼连廊的
14、北侧，用于地下室和裙楼施工，位于A-12A-13/A-LA-K轴间。另一台位于主楼的西南侧A-BA-C/A-9A-8轴间，塔吊基础均采用钢格构柱支承台基础，桩基采用800mm钻孔灌注桩，承台4.0*4.0*1.3m具体方案如下。钢格构柱塔吊基础方案塔身截面均1.61.6m。塔吊全部放在基坑内，环板施工时即开始使用塔吊。为了塔吊选型方便，塔吊基础均按QTZ630塔吊荷载计算。QTZ630:（厂家说明书提供数据）非工作状态：M=1796kN.m H=775kN V=485kN Md= 0kN.m工作状态： M=1345kN.m H=26.5kN V=535kN Md=79kN.m基础采取四根800
