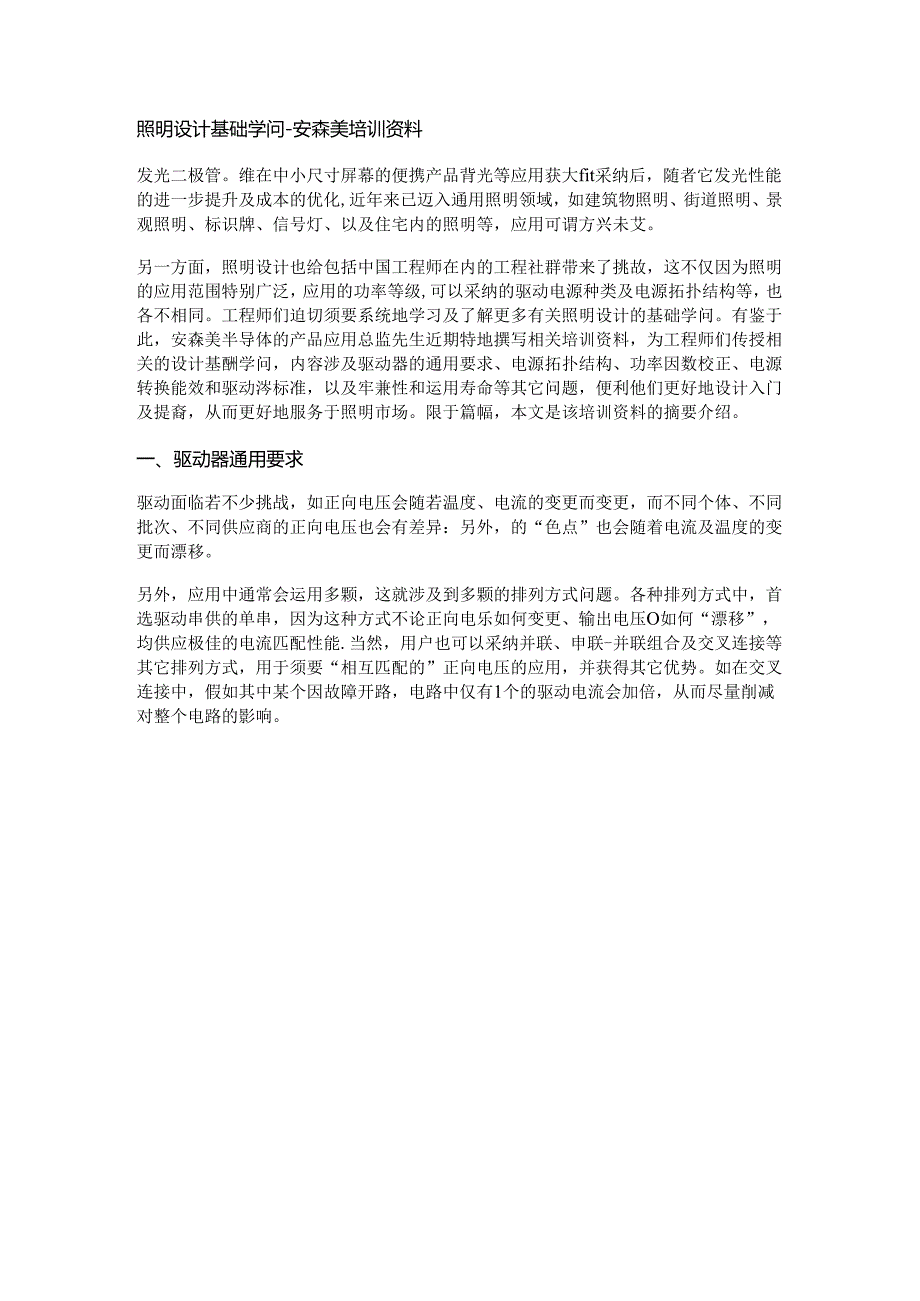

1、照明设计基础学问-安森美培训资料发光二极管。维在中小尺寸屏幕的便携产品背光等应用获大fit采纳后，随者它发光性能的进一步提升及成本的优化,近年来已迈入通用照明领域，如建筑物照明、街道照明、景观照明、标识牌、信号灯、以及住宅内的照明等，应用可谓方兴未艾。另一方面，照明设计也给包括中国工程师在内的工程社群带来了挑故，这不仅因为照明的应用范围特别广泛，应用的功率等级,可以采纳的驱动电源种类及电源拓扑结构等，也各不相同。工程师们迫切须要系统地学习及了解更多有关照明设计的基础学问。有鉴于此，安森美半导体的产品应用总监先生近期特地撰写相关培训资料，为工程师们传授相关的设计基酬学问，内容涉及驱动器的通用要求
2、、电源拓扑结构、功率因数校正、电源转换能效和驱动涔标准，以及牢兼性和运用寿命等其它问题，便利他们更好地设计入门及提裔，从而更好地服务于照明市场。限于篇幅，本文是该培训资料的摘要介绍。一、驱动器通用要求驱动面临若不少挑战，如正向电压会随若温度、电流的变更而变更，而不同个体、不同批次、不同供应商的正向电压也会有差异：另外，的“色点”也会随着电流及温度的变更而漂移。另外，应用中通常会运用多颗，这就涉及到多颗的排列方式问题。各种排列方式中，首选驱动串供的单串，因为这种方式不论正向电乐如何变更、输出电压O如何“漂移”，均供应极佳的电流匹配性能.当然，用户也可以采纳并联、申联-并联组合及交叉连接等其它排列

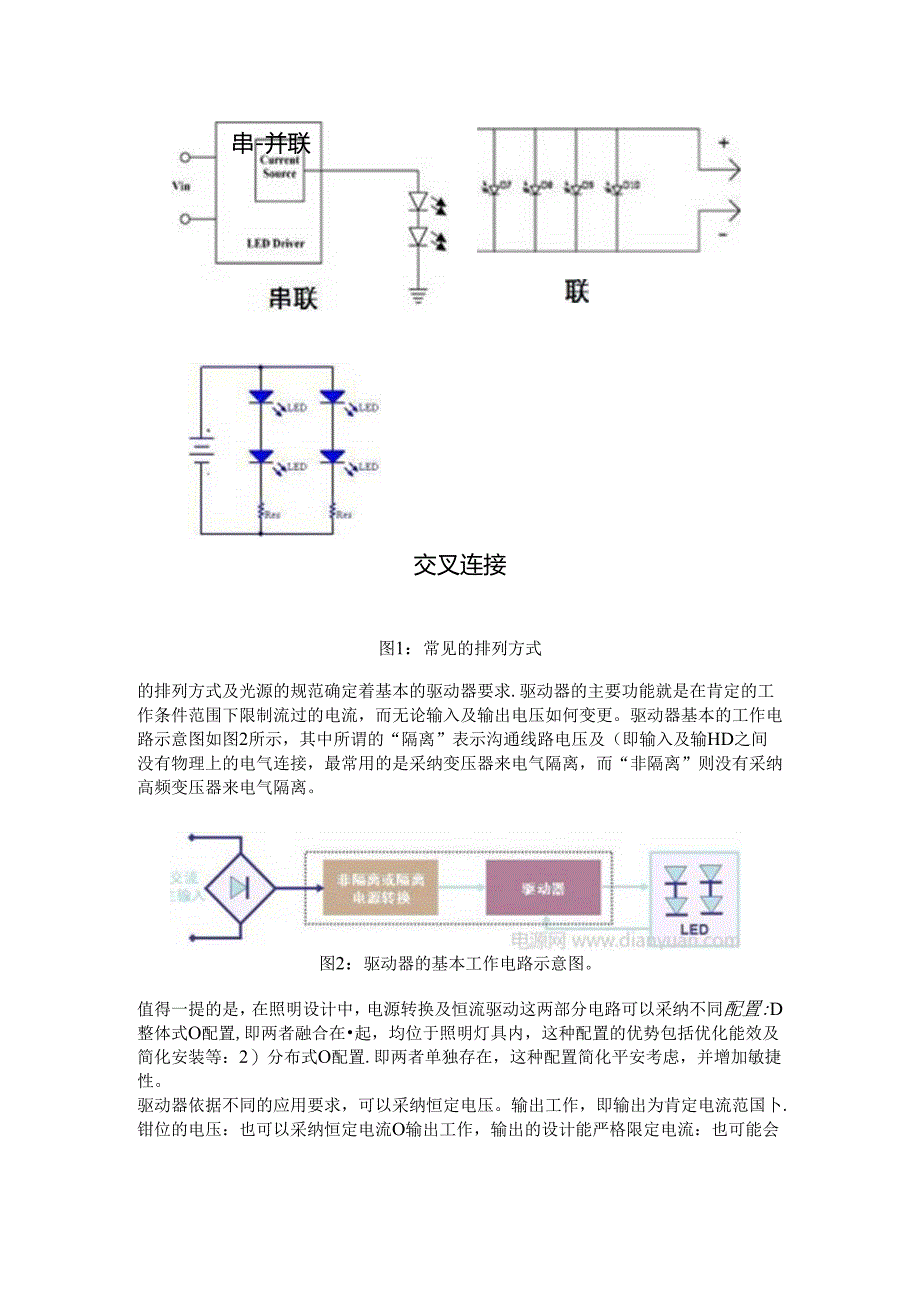

3、方式，用于须要“相互匹配的”正向电压的应用，并获得其它优势。如在交叉连接中，假如其中某个因故障开路，电路中仅有1个的驱动电流会加倍，从而尽量削减对整个电路的影响。串-并联交叉连接图1：常见的排列方式的排列方式及光源的规范确定着基本的驱动器要求.驱动器的主要功能就是在肯定的工作条件范围下限制流过的电流，而无论输入及输出电压如何变更。驱动器基本的工作电路示意图如图2所示，其中所谓的“隔离”表示沟通线路电压及（即输入及输HD之间没有物理上的电气连接，最常用的是采纳变压器来电气隔离，而“非隔离”则没有采纳高频变压器来电气隔离。图2：驱动器的基本工作电路示意图。值得一提的是，在照明设计中，电源转换及恒流

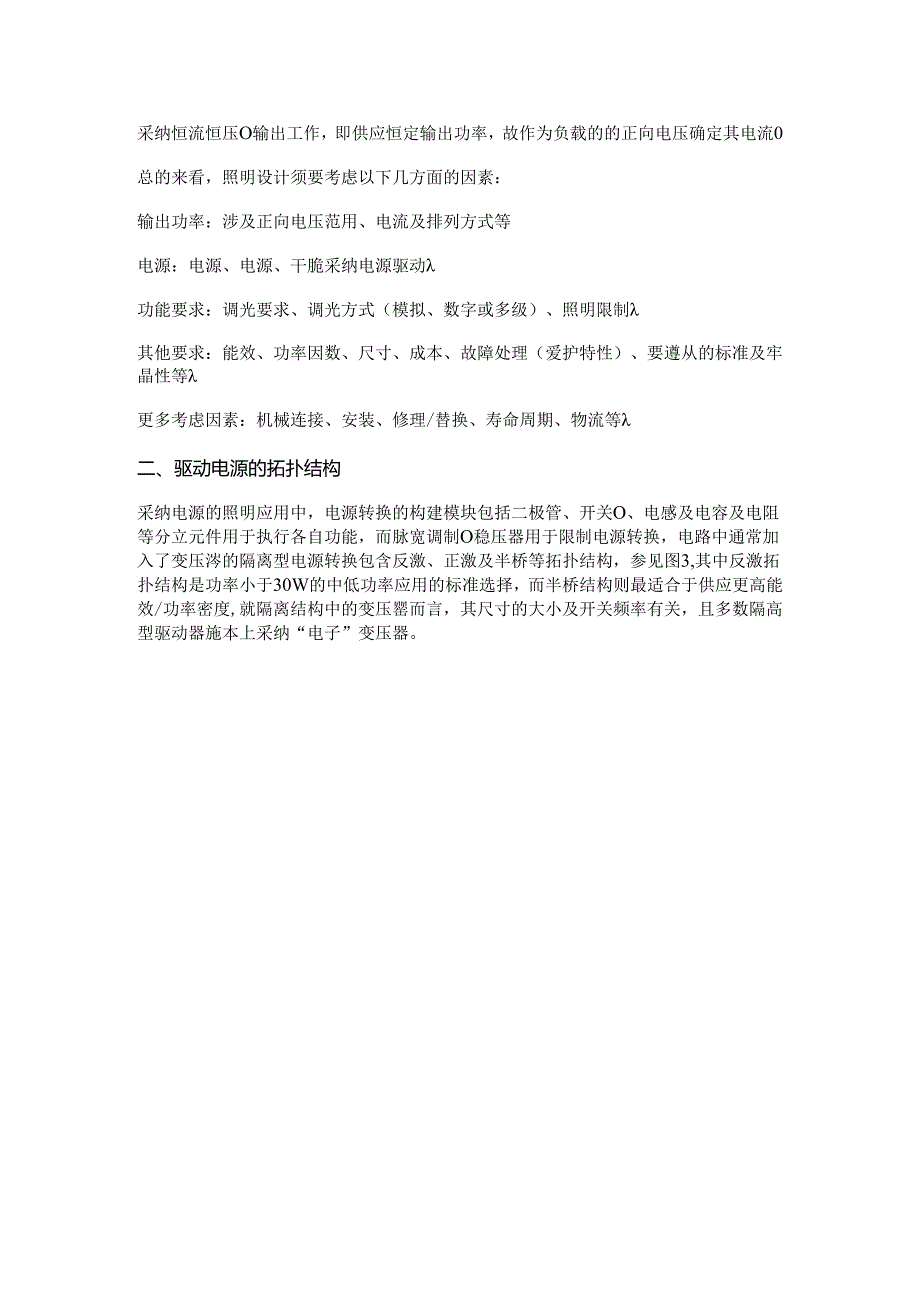

4、驱动这两部分电路可以采纳不同配置:D整体式O配置,即两者融合在起，均位于照明灯具内，这种配置的优势包括优化能效及简化安装等：2）分布式O配置.即两者单独存在，这种配置简化平安考虑，并增加敏捷性。驱动器依据不同的应用要求，可以采纳恒定电压。输出工作，即输出为肯定电流范国卜.钳位的电压：也可以采纳恒定电流O输出工作，输出的设计能严格限定电流：也可能会采纳恒流恒压O输出工作，即供应恒定输出功率，故作为负载的的正向电压确定其电流0总的来看，照明设计须要考虑以下几方面的因素：输出功率：涉及正向电压范用、电流及排列方式等电源：电源、电源、干脆采纳电源驱动功能要求：调光要求、调光方式（模拟、数字或多级）、照
5、明限制其他要求：能效、功率因数、尺寸、成本、故障处理（爱护特性）、要遵从的标准及牢晶性等更多考虑因素：机械连接、安装、修理/替换、寿命周期、物流等二、驱动电源的拓扑结构采纳电源的照明应用中，电源转换的构建模块包括二极管、开关O、电感及电容及电阻等分立元件用于执行各自功能，而脉宽调制O稳压器用于限制电源转换，电路中通常加入了变压涔的隔离型电源转换包含反激、正激及半桥等拓扑结构，参见图3,其中反激拓扑结构是功率小于30W的中低功率应用的标准选择，而半桥结构则最适合于供应更高能效/功率密度,就隔离结构中的变压罂而言，其尺寸的大小及开关频率有关，且多数隔高型驱动器施本上采纳“电子”变压器。1.1.C半
6、桥谐振拓扑结构图3：常见的隔离型拓扑结构。采纳电源的照明应用中，可以采纳的驱动方式有电阻型、线性稳压滞及开关稳压器等，基本的应用示意图参见图4。电阻型业动方式中，调整及串联的电流检测电阻即可限制的正向电流，这种驱动方式易于设计、成本低，且没有电磁兼容O问题，劣势是依靠于电压、须要筛选O,且能效较低。线性稳压器同样易丁设计且没有问题，还支持电流稳流及过潦爱护（），且供应外部电流设定点，不足在于功率耗敌问题，及输入电压要始终高于正向电压，且能效不高。开关稳压涔通过限制模块不断限制开关。的开和美，进而限制电流的流淌。图4：常见的驱动方式。开关稳压器具有更高的能效，及电压无关，且能限制亮度，不足则是成
7、本相对较高，困难度也更高，且存在电磁扰。问题。开关稳压器常见的拓扑结构包括降压0、升压0、降压-升压。或单端初级电感转换器0等不同类型。其中,全部工作条件下最低输入电压都大于申最大电压时采纳降压结构，如采纳24驱动6颗串联的；及之相反，全部工作条件下最大输入电压都小于最低输出电压时采纳升压结构，如采纳12驱动6颗串联的：而输入电压及输出电压范围有交迭时可以采纳降压-升压或结构,如采纳12或12驱动4颗串联的，但这种结构的成本及能效最不志向。采纳沟通电源干脆驱动的方式近年来也获得了忖定的发展，其应用示意图参见图5.这种结构中，出以相反方向排列，工作在半周期,且在线路电压大于正向电压时才导通。这种
8、结构具有其优势，如避开转换所带来的功率损耗等。但是，这种结构中在低频开关，故人眼可能会察觉到闪雄现象。此外，在这种设计中还须要加入爱护措施，使其免受线路浪涌或瞬态的影响.三、功率因数校正美国能源部O“能源之星”（N）固态照明。规范中规定任何功率等级皆须强制供应功率因数校正0。这标准适用于一系列特定产品，如嵌灯、橱柜灯及台灯，其中，住宅应用的驱动器功率囚数须大于0.7,而商业应用中则须大于0.9：但是,这标准属于自愿性标准.欧盟的61000-3-2谐波含景标准中则规定了功率大于25W的照明应用的总谐波失其性能，其最大限制相当于总谐波失其035%,而功率因数。0.94。虽然不是全部国家都肯定强制要
9、求照明应用中改善功率因数,但某些应用可能有这方面的要求，如公用琳业机构大力推动拥有高功率因数的产品在公用设施中的商业应用，此外，公用事业机构购入/维护街灯时，也可以依据他们的意愿来确定是否要求拥有商功率因数（通常0.95+）。图6：有源的应用电路示意图。技术包括无源及有源两种“无源方案的体积较大，须要增加额外的元件来更好地变更电流波形，能够达到约08或更高的功率因数，其中，在小于5W至40胃的较低功率应用中，几乎是标准选择的反激式拓扑结构只须要采纳无源元件及稍作电路改动，即可实现高于07的功率因数。仃源（见图6）通常是作为个特地的电源转换段增加到电路中来变更辘入电流波形.有源通常供应升压，沟通
10、100至277的宽输入范留下，输出电压范围达直流450至480。假如恰当地设计段,可以供应91与到95%的高能效。但增加了有源，仍旧须要特地的转换来供应电流稳流。四、能效问题照明应用的能效须要结合功率输出来考虑。美国“能源之星”固态照明规范规定了照明器具级的能效，但并不涉及单独邨动冷的能效要求。如前所述,采纳电源的应用可以采纳两段式分布拓扑结构，故可能采纳外部适配器供电.而“能源之星”的确包含有关单输出外部电源的规范:，我2.0版外部电源规范于2008年11月起先生效，要求标准工作模式卜母低能效达87%,而低压工作模式H低能效达86%：在此规范中，功率大于100W时才要求。1.inevolta
11、geinputFixture&Optics而IOIaeu-IUrrl7%41OpticalPower图7：美国能源部2008年秋季提出的照明灯具能效研发目标。而在采纳电源的应用中，要供应更高的转换能效，就涉及到成本,尺寸、性能规范及能效等因素之间的折衷问题。例如，若运用更高质量的元件、更低导通阻抗0,就可降低损耗及改善能效：降低开关频率一般会改善能效，但却会增加系统尺寸。诸如谐振这样新的拓扑结构供应更高能效，却也增加设计及元件的困难度。假如我们将设计限定在较窄的功率及电压范围，则可以帮助优化能效。五、驱动叁标准骈动落本身也在不断演进，着重于进一步提高能效、增加功能及功率密度。美国“能源之星”的
12、固态照明规范提出的是照明器具级的能效限制，涉及包括功率因数在内的特定产品要求.而欧盟的61347-2-13(5/2006)标准针对采纳直流或沟通供电的模块的要求包括：最大平安特低电压0工作输出电压W25(35.3)不同故障条件下“恰当”/平安的工作故障时不白烟或易燃人此外，C82驱动器规范仍在制定之中而在平安性方面，须要遵从、等标准，如1310(2)、60950、1012.此外，照明设计还涉及到产品寿命周期及牢靠性问题,更具体内容请访问安森美半导体网站照明应用专区总结：本文共享了安森美半导体产品应用专家先生的一些重要的照明设计基础学问，如胆动器的通用要求、业动器电源的拓扑结构、功率因数校正、电源转换能效及驱动器须要遵从的标准等问题，帮助工程师更好地从事照明设计。安森美半导体身为全球领先的高性能、高能效硅解决方案供应商，针对不同照明应用，不论其采纳何种电源供电，均供应应用所需的高性能电源转换、功率因数校正及驱动解决方案，辅以高质量的服务及支援，帮助客户在市场竞争中占据先机。
