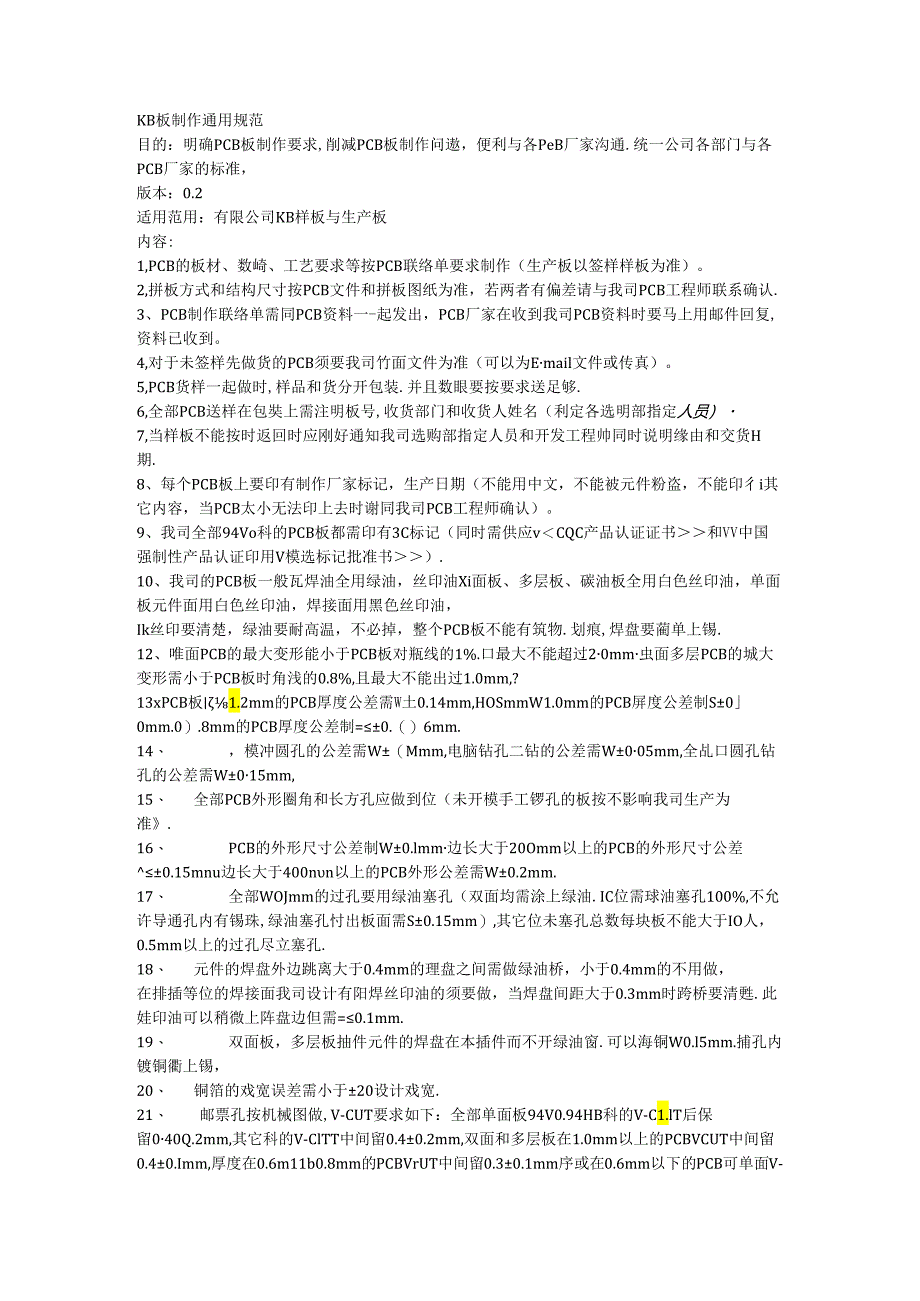

1、KB板制作通用规范目的：明确PCB板制作要求,削减PCB板制作问遨，便利与各PeB厂家沟通.统一公司各部门与各PCB厂家的标准，版本：0.2适用范用：有限公司KB样板与生产板内容:1,PCB的板材、数崎、工艺要求等按PCB联络单要求制作（生产板以签样样板为准）。2,拼板方式和结构尺寸按PCB文件和拼板图纸为准，若两者有偏差请与我司PCB工程师联系确认.3、PCB制作联络单需同PCB资料一-起发出，PCB厂家在收到我司PCB资料时要马上用邮件回复,资料已收到。4,对于未签样先做货的PCB须要我司竹面文件为准（可以为Email文件或传真）。5,PCB货样一起做时,样品和货分开包装.并且数眼要按要求
2、送足够.6,全部PCB送样在包奘上需注明板号,收货部门和收货人姓名（利定各选明部指定人员）7,当样板不能按时返回时应刚好通知我司选购部指定人员和开发工程帅同时说明缘由和交货H期.8、每个PCB板上要印有制作厂家标记，生产日期（不能用中文，不能被元件粉盗，不能印彳i其它内容，当PCB太小无法印上去时谢同我司PCB工程师确认）。9、我司全部94Vo科的PCB板都需印有3C标记（同时需供应vCQC产品认证证书和VV中国强制性产品认证印用V模选标记批准书）.10、我司的PCB板一般瓦焊油全用绿油，丝印油Xi面板、多层板、碳油板全用白色丝印油，单面板元件面用白色丝印油，焊接面用黑色丝印油，Ik丝印要清楚
3、，绿油要耐高温，不必掉，整个PCB板不能有筑物.划痕,焊盘要蔺单上锡.12、唯面PCB的最大变形能小于PCB板对瓶线的1%.口最大不能超过20mm虫面多层PCB的城大变形需小于PCB板时角浅的0.8%,且最大不能出过1.0mm,?13xPCB板1.2mm的PCB厚度公差需W土0.14mm,HOSmmW1.0mm的PCB屏度公差制S00mm.0）.8mm的PCB厚度公差制=0.（）6mm.14、 ，模冲圆孔的公差需W（Mmm,电脑钻孔二钻的公差需W005mm,全乩口圆孔钻孔的公差需W015mm,15、 全部PCB外形圈角和长方孔应做到位（未开模手工锣孔的板按不影响我司生产为准.16、 PCB的外
4、形尺寸公差制W0.lmm边长大于20Omm以上的PCB的外形尺寸公差0.15mnu边长大于400nn以上的PCB外形公差需W0.2mm.17、 全部WOJmm的过孔要用绿油塞孔（双面均需涂上绿油.IC位需球油塞孔100%,不允许导通孔内有锡珠,绿油塞孔忖出板面需S0.15mm）,其它位未塞孔总数每块板不能大于IO人，0.5mm以上的过孔尽立塞孔.18、 元件的焊盘外边跳离大于0.4mm的理盘之间需做绿油桥，小于0.4mm的不用做，在排插等位的焊接面我司设计有阳焊丝印油的须要做，当焊盘间距大于0.3mm时跨桥要清甦.此娃印油可以稍微上阵盘边但需=0.1mm.19、 双面板，多层板抽件元件的焊盘在

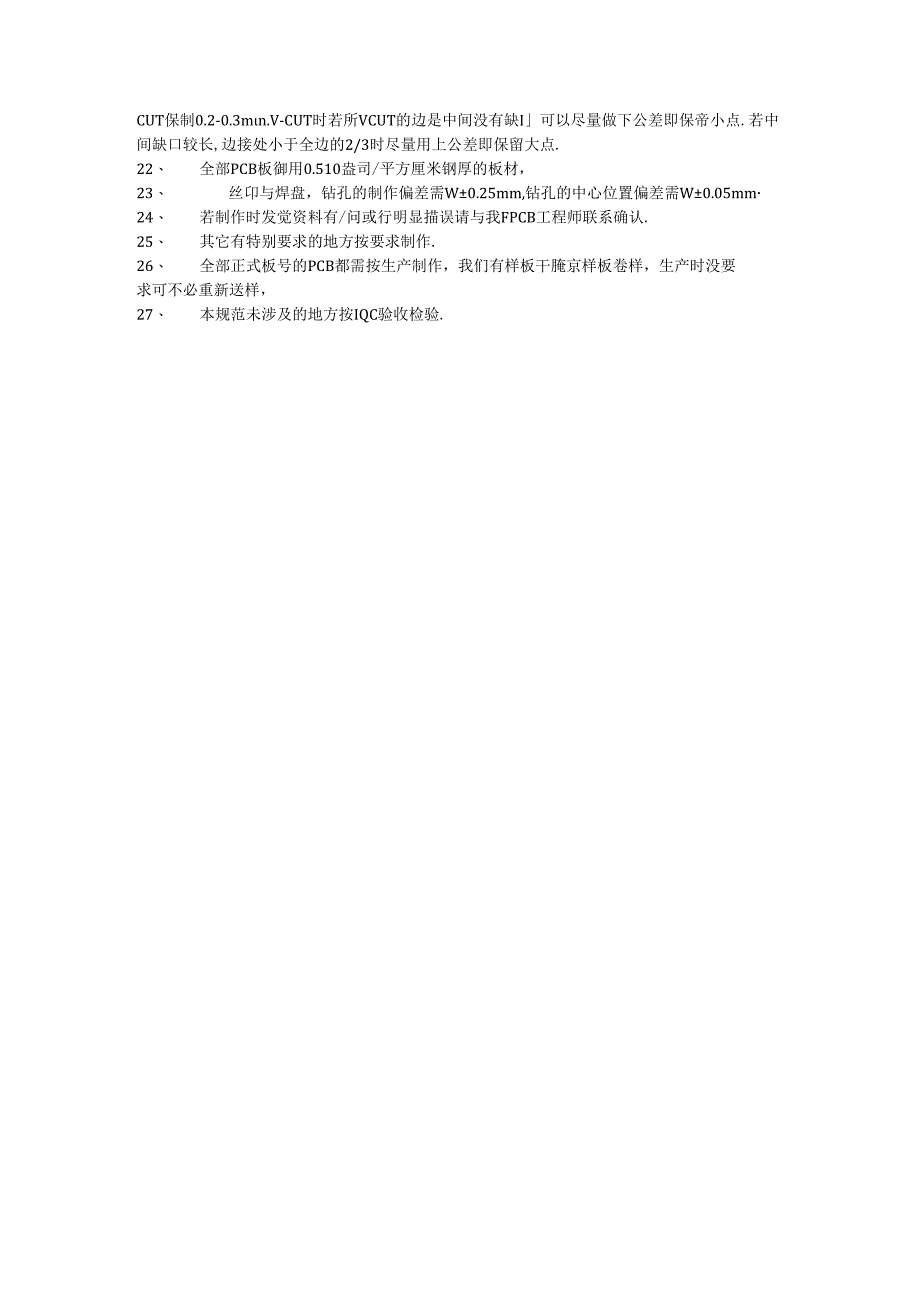

5、本插件而不开绿油窗.可以海铜W0.l5mm.捕孔内镀铜衢上锡，20、 铜箔的戏宽误差需小于20设计戏宽.21、 邮票孔按机械图做,V-CUT要求如下：全部单面板94V0.94HB科的V-C1.lT后保留040Q.2mm,其它科的V-ClTT中间留0.40.2mm,双面和多层板在1.0mm以上的PCBVCUT中间留0.40.Imm,厚度在0.6m11b0.8mm的PCBVrUT中间留0.30.1mm序或在0.6mm以下的PCB可单面V-CUT保制0.2-0.3mn.V-CUT时若所VCUT的边是中间没有缺I可以尽量做下公差即保帝小点.若中间缺口较长,边接处小于全边的2/3时尽量用上公差即保留大点.22、 全部PCB板御用0.510盎司/平方厘米钢厚的板材，23、 丝卬与焊盘，钻孔的制作偏差需W0.25mm,钻孔的中心位置偏差需W0.05mm24、 若制作时发觉资料有/问或行明显描误请与我FPCB工程师联系确认.25、 其它有特别要求的地方按要求制作.26、 全部正式板号的PCB都需按生产制作，我们有样板干腌京样板卷样，生产时没要求可不必重新送样，27、 本规范未涉及的地方按IQC验收检验.
