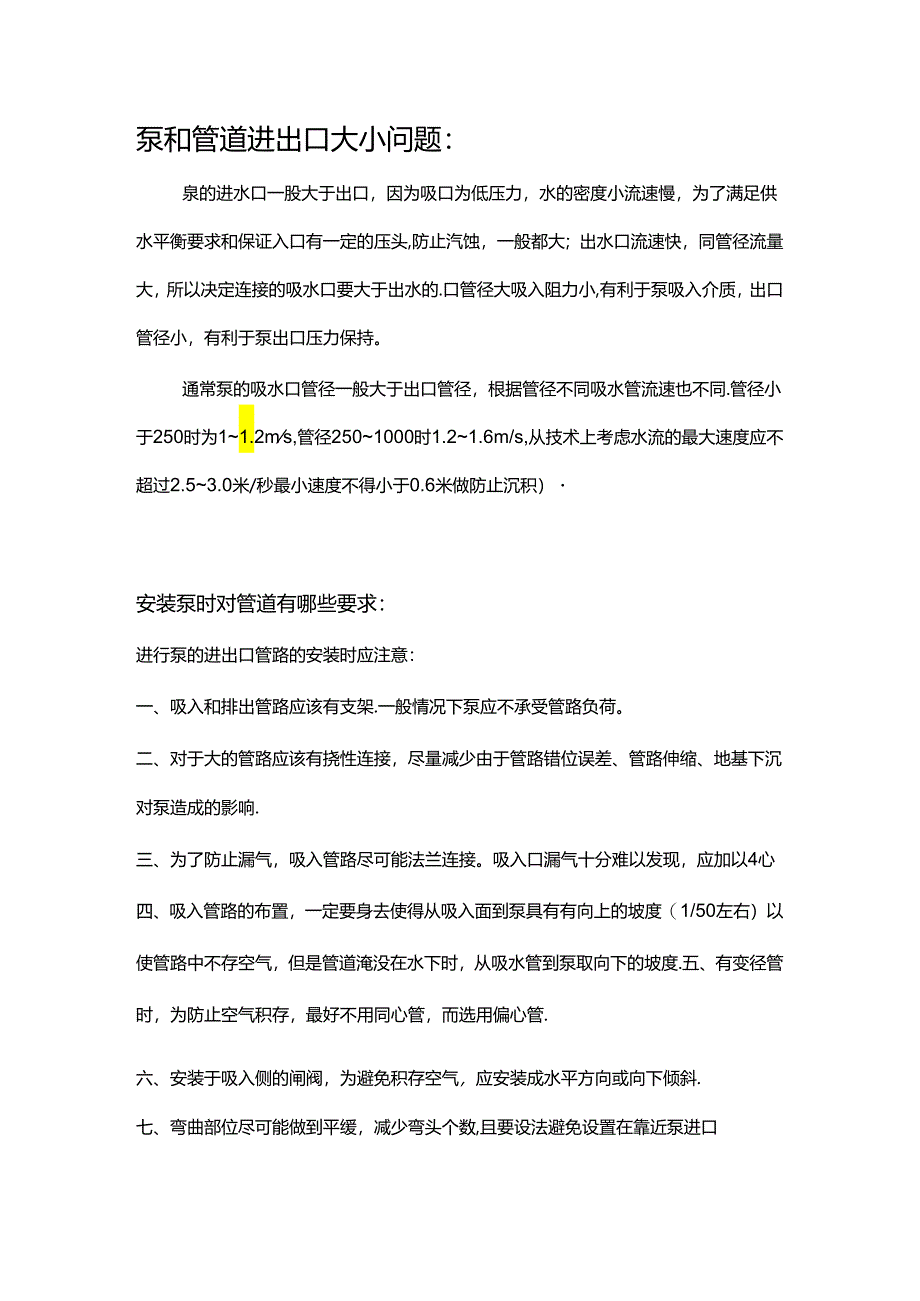

1、泵和管道进出口大小问题：泉的进水口一股大于出口，因为吸口为低压力，水的密度小流速慢，为了满足供水平衡要求和保证入口有一定的压头,防止汽蚀，一般都大；出水口流速快，同管径流量大，所以决定连接的吸水口要大于出水的.口管径大吸入阻力小,有利于泵吸入介质，出口管径小，有利于泵出口压力保持。通常泵的吸水口管径一般大于出口管径，根据管径不同吸水管流速也不同.管径小于250时为11.2ms,管径2501000时1.21.6m/s,从技术上考虑水流的最大速度应不超过2.53.0米/秒最小速度不得小于0.6米做防止沉积）安装泵时对管道有哪些要求：进行泵的进出口管路的安装时应注意：一、吸入和排出管路应该有支架.一
2、般情况下泵应不承受管路负荷。二、对于大的管路应该有挠性连接，尽量减少由于管路错位误差、管路伸缩、地基下沉对泵造成的影响.三、为了防止漏气，吸入管路尽可能法兰连接。吸入口漏气十分难以发现，应加以4心四、吸入管路的布置，一定要身去使得从吸入面到泵具有有向上的坡度（1/50左右）以使管路中不存空气，但是管道淹没在水下时，从吸水管到泵取向下的坡度.五、有变径管时，为防止空气积存，最好不用同心管，而选用偏心管.六、安装于吸入侧的闸阀，为避免积存空气，应安装成水平方向或向下倾斜.七、弯曲部位尽可能做到平缓，减少弯头个数,且要设法避免设置在靠近泵进口八、吸入管路上安装仪器仪表时应尽最避开弯头、变径等部位，避

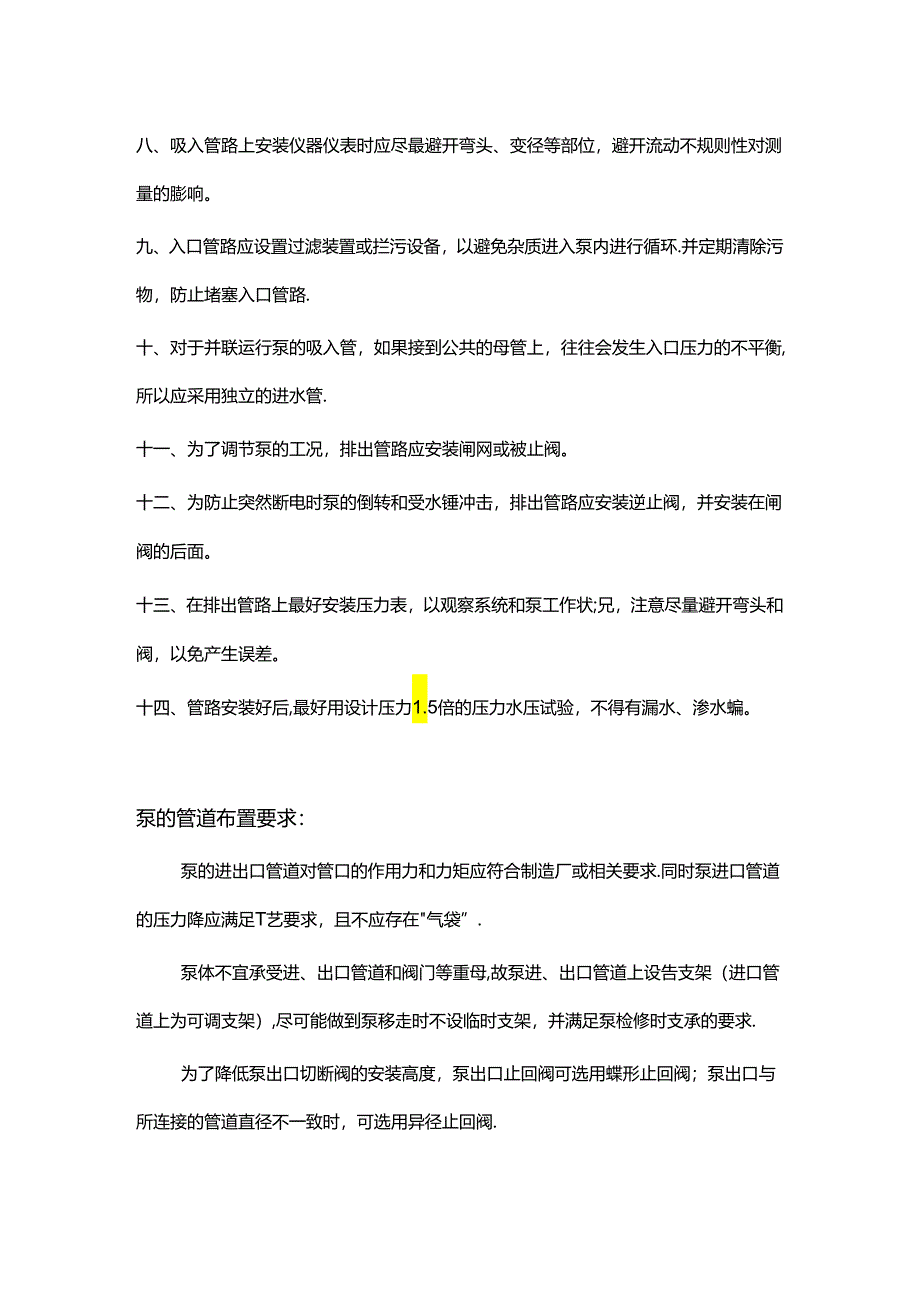

3、开流动不规则性对测量的膨响。九、入口管路应设置过滤装置或拦污设备，以避免杂质进入泵内进行循环.并定期清除污物，防止堵塞入口管路.十、对于并联运行泵的吸入管，如果接到公共的母管上，往往会发生入口压力的不平衡,所以应采用独立的进水管.十一、为了调节泵的工况，排出管路应安装闸网或被止阀。十二、为防止突然断电时泵的倒转和受水锤冲击，排出管路应安装逆止阀，并安装在闸阀的后面。十三、在排出管路上最好安装压力表，以观察系统和泵工作状;兄，注意尽量避开弯头和阀，以免产生误差。十四、管路安装好后,最好用设计压力1.5倍的压力水压试验，不得有漏水、渗水蝙。泵的管道布置要求：泵的进出口管道对管口的作用力和力矩应符合

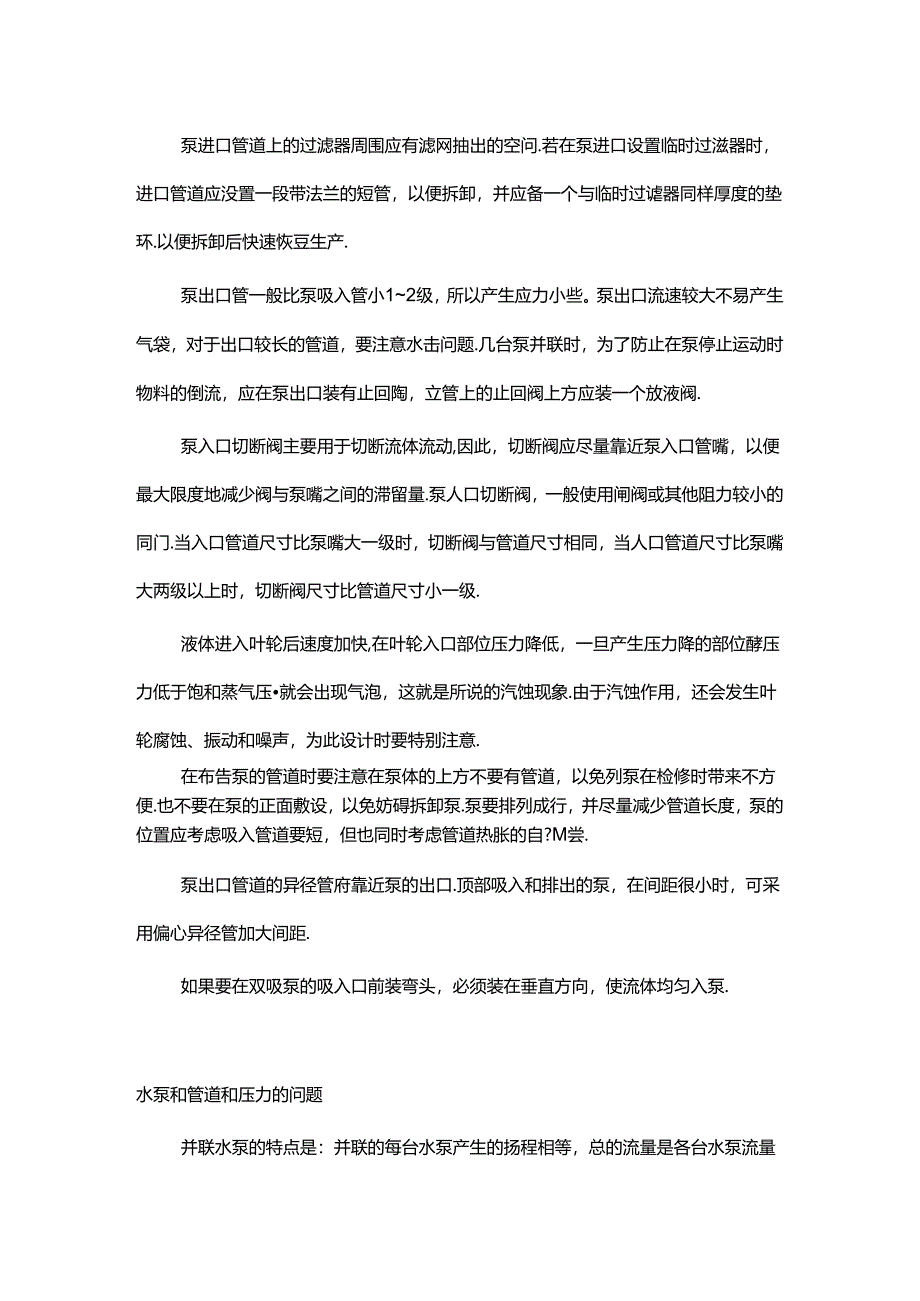

4、制造厂或相关要求.同时泵进口管道的压力降应满足T艺要求，且不应存在气袋”.泵体不宜承受进、出口管道和阀门等重母,故泵进、出口管道上设告支架（进口管道上为可调支架）,尽可能做到泵移走时不设临时支架，并满足泵检修时支承的要求.为了降低泵出口切断阀的安装高度，泵出口止回阀可选用蝶形止回阀；泵出口与所连接的管道直径不一致时，可选用异径止回阀.泵进口管道上的过滤器周围应有滤网抽出的空问.若在泵进口设置临时过滋器时，进口管道应没置一段带法兰的短管，以便拆卸，并应备一个与临时过谑器同样厚度的垫环.以便拆卸后快速恢豆生产.泵出口管一般比泵吸入管小12级，所以产生应力小些。泵出口流速较大不易产生气袋，对于出口较
5、长的管道，要注意水击问题.几台泵并联时，为了防止在泵停止运动时物料的倒流，应在泵出口装有止回陶，立管上的止回阀上方应装一个放液阀.泵入口切断阀主要用于切断流体流动,因此，切断阀应尽量靠近泵入口管嘴，以便最大限度地减少阀与泵嘴之间的滞留量.泵人口切断阀，一般使用闸阀或其他阻力较小的同门.当入口管道尺寸比泵嘴大一级时，切断阀与管道尺寸相同，当人口管道尺寸比泵嘴大两级以上时，切断阀尺寸比管道尺寸小一级.液体进入叶轮后速度加快,在叶轮入口部位压力降低，一旦产生压力降的部位酵压力低于饱和蒸气压就会出现气泡，这就是所说的汽蚀现象.由于汽蚀作用，还会发生叶轮腐蚀、振动和噪声，为此设计时要特别注意.在布告泵的
6、管道时要注意在泵体的上方不要有管道，以免列泵在检修时带来不方便.也不要在泵的正面敷设，以免妨碍拆卸泵.泵要排列成行，并尽量减少管道长度，泵的位置应考虑吸入管道要短，但也同时考虑管道热胀的自?M尝.泵出口管道的异径管府靠近泵的出口.顶部吸入和排出的泵，在间距很小时，可采用偏心异径管加大间距.如果要在双吸泵的吸入口前装弯头，必须装在垂直方向，使流体均匀入泵.水泵和管道和压力的问题并联水泵的特点是：并联的每台水泵产生的扬程相等，总的流量是各台水泵流量之和，压力增为各泵压力之和.并联时系统总的流量增加了，但每一台泵的工作流量比单台运行时减小了.水泵并联主要解决流量不足的问题。并联后流量是两水泵之和.流员增大后管道的压损会加大所以就会出现并联后的水泵流量并不是两水泵流量之和而是小于流量之和.解决办法是加大供水管道的直径、减少直角弯头、缩短距离.水泵串联以最两台相同型号离心泵为例：串联性能曲线相当于单泵性能曲线的场程在流量相同的情况下迭力施来,串联工作点A的流生和扬程都比单泵工作点B的大，但均达不到单泵时的2倍，这是因为泵串联后一方面扬程的增加大于管路阻力的增加，致使套余的扬程促使流量增加，另一方面流量的增加又使阻力增加，抑制了总扬程的升高.水泵串联运行时，必须注意后一台泵是否能够承受升压.启动前每台泵的出口阀都要关闭然后顺序开启泵和阀门向夕M共水.
