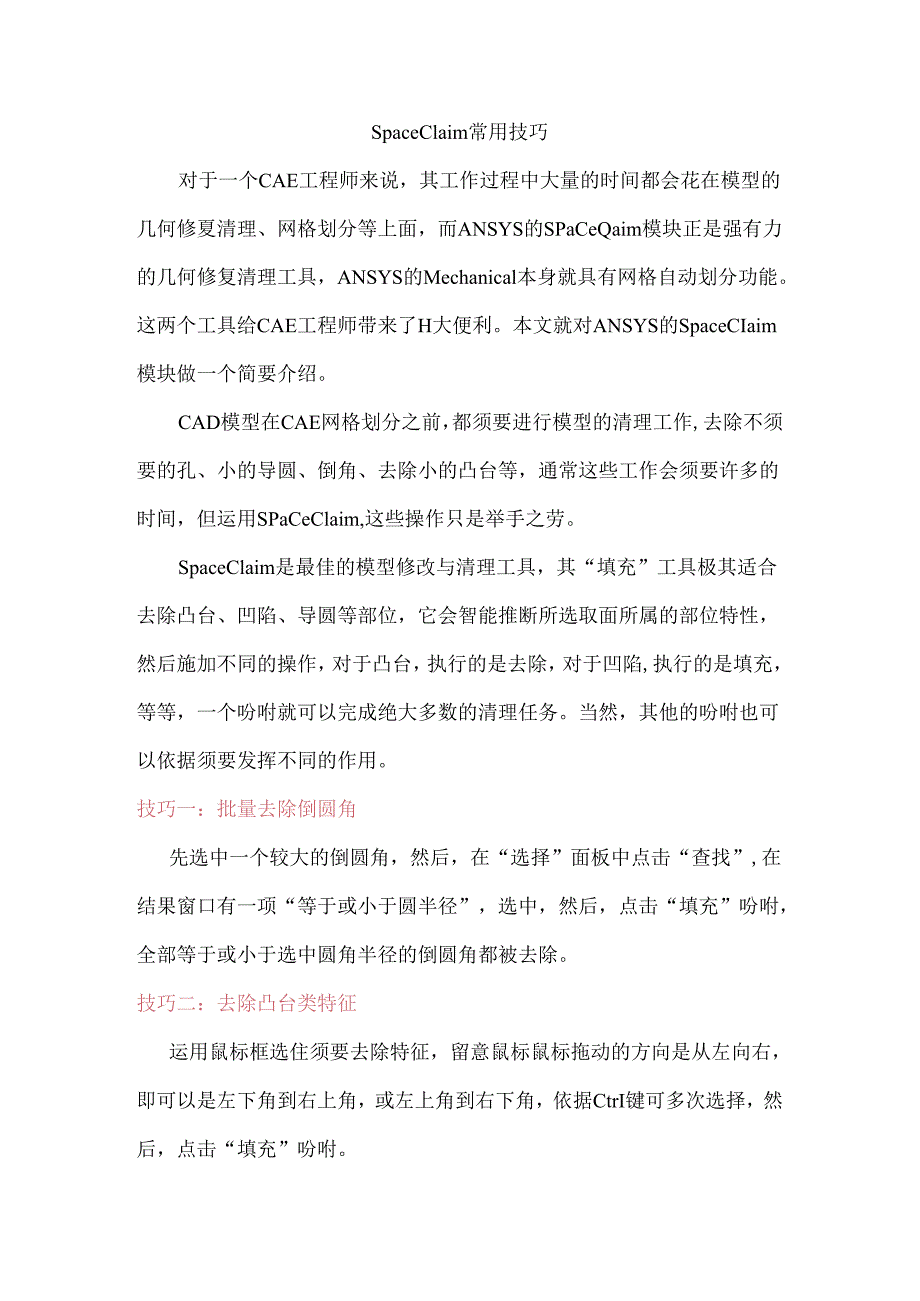

1、SpaceClaim常用技巧对于一个CAE工程师来说，其工作过程中大量的时间都会花在模型的几何修夏清理、网格划分等上面，而ANSYS的SPaCeQaim模块正是强有力的几何修复清理工具，ANSYS的Mechanical本身就具有网格自动划分功能。这两个工具给CAE工程师带来了H大便利。本文就对ANSYS的SpaceCIaim模块做一个简要介绍。CAD模型在CAE网格划分之前，都须要进行模型的清理工作,去除不须要的孔、小的导圆、倒角、去除小的凸台等，通常这些工作会须要许多的时间，但运用SPaCeClaim,这些操作只是举手之劳。SpaceClaim是最佳的模型修改与清理工具，其“填充”工具极其适
2、合去除凸台、凹陷、导圆等部位，它会智能推断所选取面所属的部位特性，然后施加不同的操作，对于凸台，执行的是去除，对于凹陷,执行的是填充，等等，一个吩咐就可以完成绝大多数的清理任务。当然，其他的吩咐也可以依据须要发挥不同的作用。技巧一：批量去除倒圆角先选中一个较大的倒圆角，然后，在“选择”面板中点击“查找”,在结果窗口有一项“等于或小于圆半径”，选中，然后，点击“填充”吩咐，全部等于或小于选中圆角半径的倒圆角都被去除。技巧二：去除凸台类特征运用鼠标框选住须要去除特征，留意鼠标鼠标拖动的方向是从左向右，即可以是左下角到右上角，或左上角到右下角，依据CtrI键可多次选择，然后，点击“填充”吩咐。技巧三

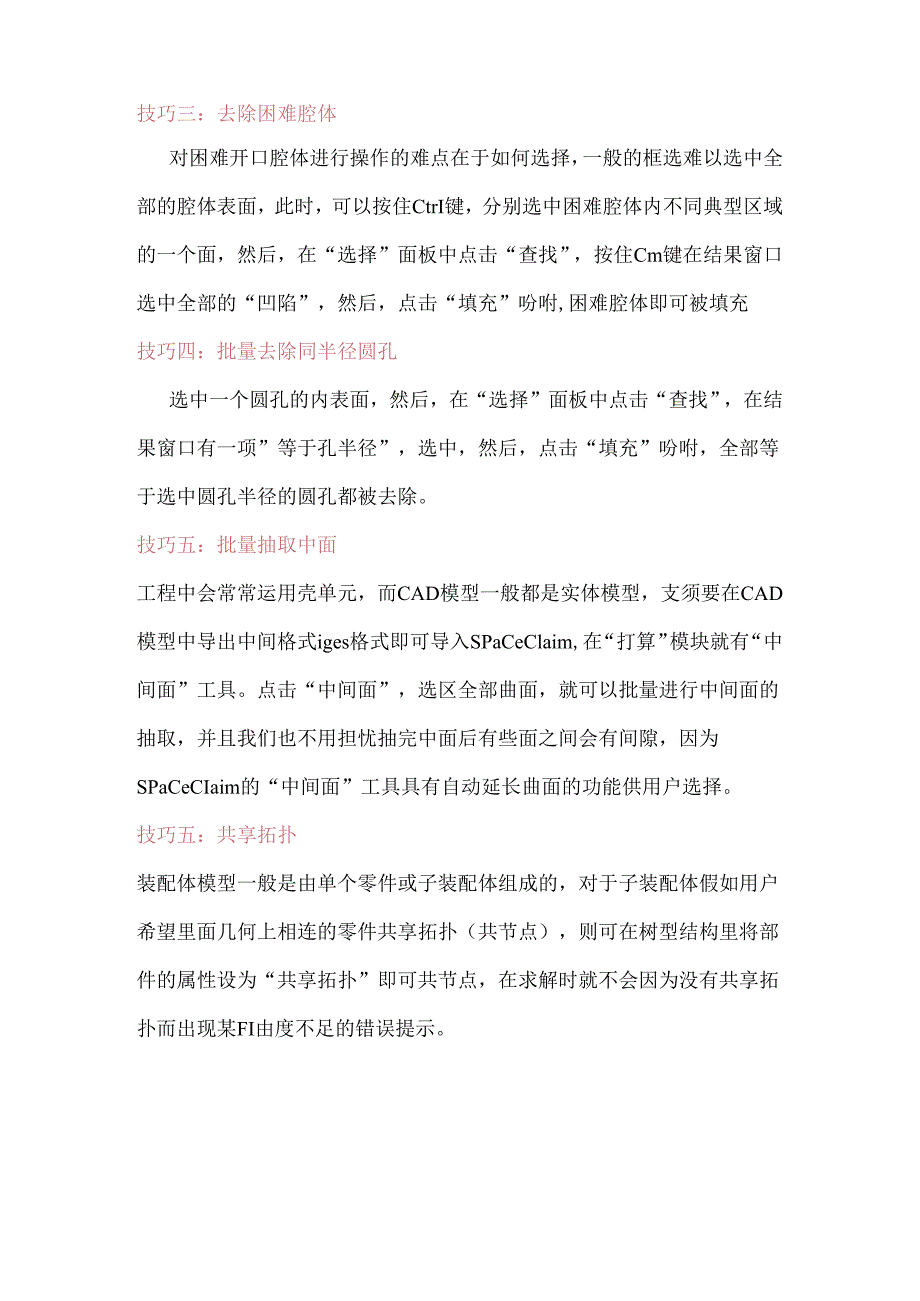

3、：去除困难腔体对困难开口腔体进行操作的难点在于如何选择，一般的框选难以选中全部的腔体表面，此时，可以按住CtrI键，分别选中困难腔体内不同典型区域的一个面，然后，在“选择”面板中点击“查找”，按住Cm键在结果窗口选中全部的“凹陷”，然后，点击“填充”吩咐,困难腔体即可被填充技巧四：批量去除同半径圆孔选中一个圆孔的内表面，然后，在“选择”面板中点击“查找”，在结果窗口有一项”等于孔半径”，选中，然后，点击“填充”吩咐，全部等于选中圆孔半径的圆孔都被去除。技巧五：批量抽取中面工程中会常常运用壳单元，而CAD模型一般都是实体模型，支须要在CAD模型中导出中间格式iges格式即可导入SPaCeClaim,在“打算”模块就有“中间面”工具。点击“中间面”，选区全部曲面，就可以批量进行中间面的抽取，并且我们也不用担忧抽完中面后有些面之间会有间隙，因为SPaCeCIaim的“中间面”工具具有自动延长曲面的功能供用户选择。技巧五：共享拓扑装配体模型一般是由单个零件或子装配体组成的，对于子装配体假如用户希望里面几何上相连的零件共享拓扑（共节点），则可在树型结构里将部件的属性设为“共享拓扑”即可共节点，在求解时就不会因为没有共享拓扑而出现某FI由度不足的错误提示。
