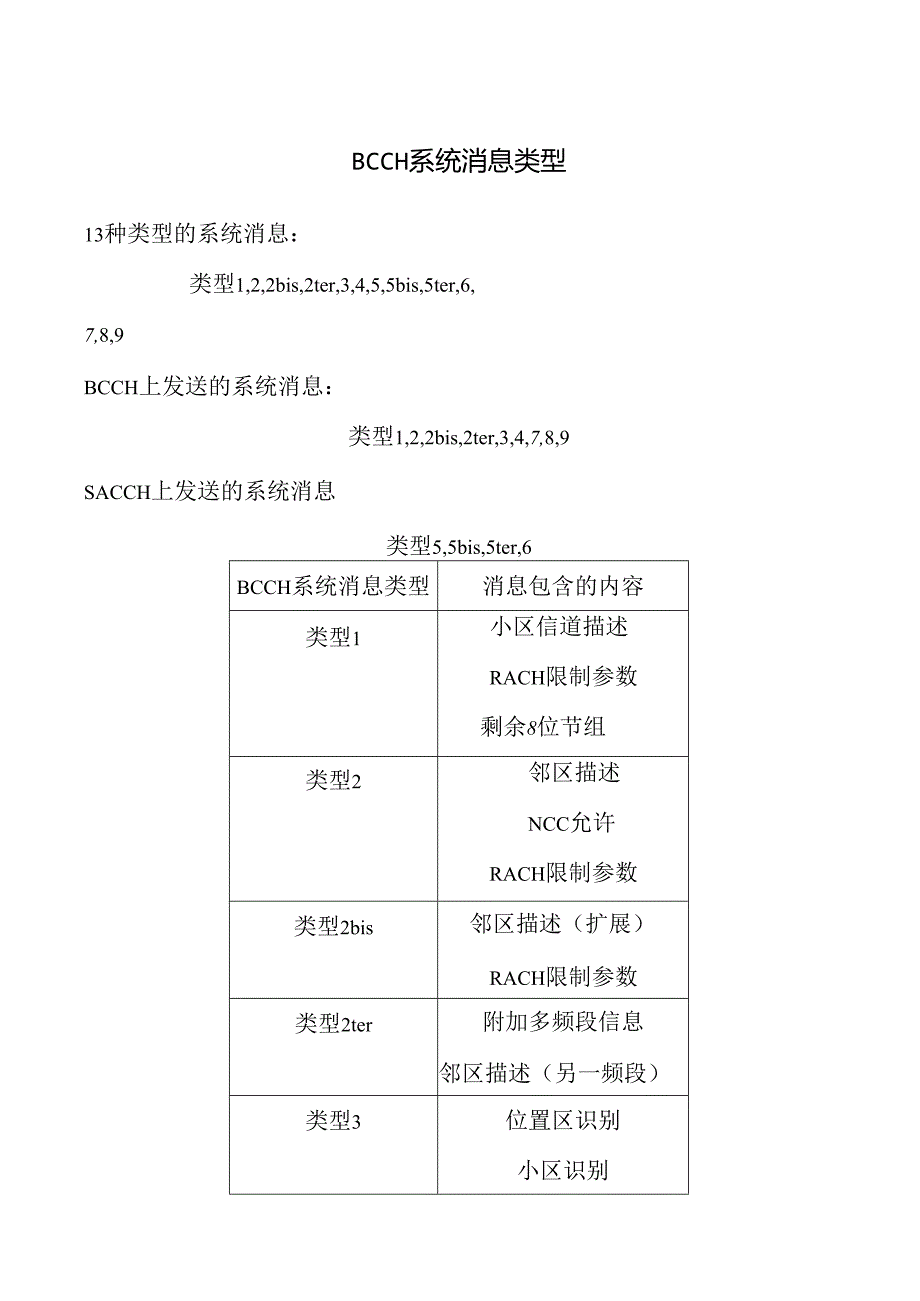

1、BCCH系统消息类型13种类型的系统消息：类型1,2,2bis,2ter,3,4,5,5bis,5ter,6,7,8,9BCCH上发送的系统消息：类型1,2,2bis,2ter,3,4,7,8,9SACCH上发送的系统消息类型5,5bis,5ter,6BCCH系统消息类型消息包含的内容类型1小区信道描述RACH限制参数剩余8位节组类型2邻区描述NCC允许RACH限制参数类型2bis邻区描述（扩展）RACH限制参数类型2ter附加多频段信息邻区描述（另一频段）类型3位置区识别小区识别限制信道描述小区选项小区选择参数RACH限制参数类型3剩余字节类型4位置区识别小区选择参数RACH限制参数CBCH

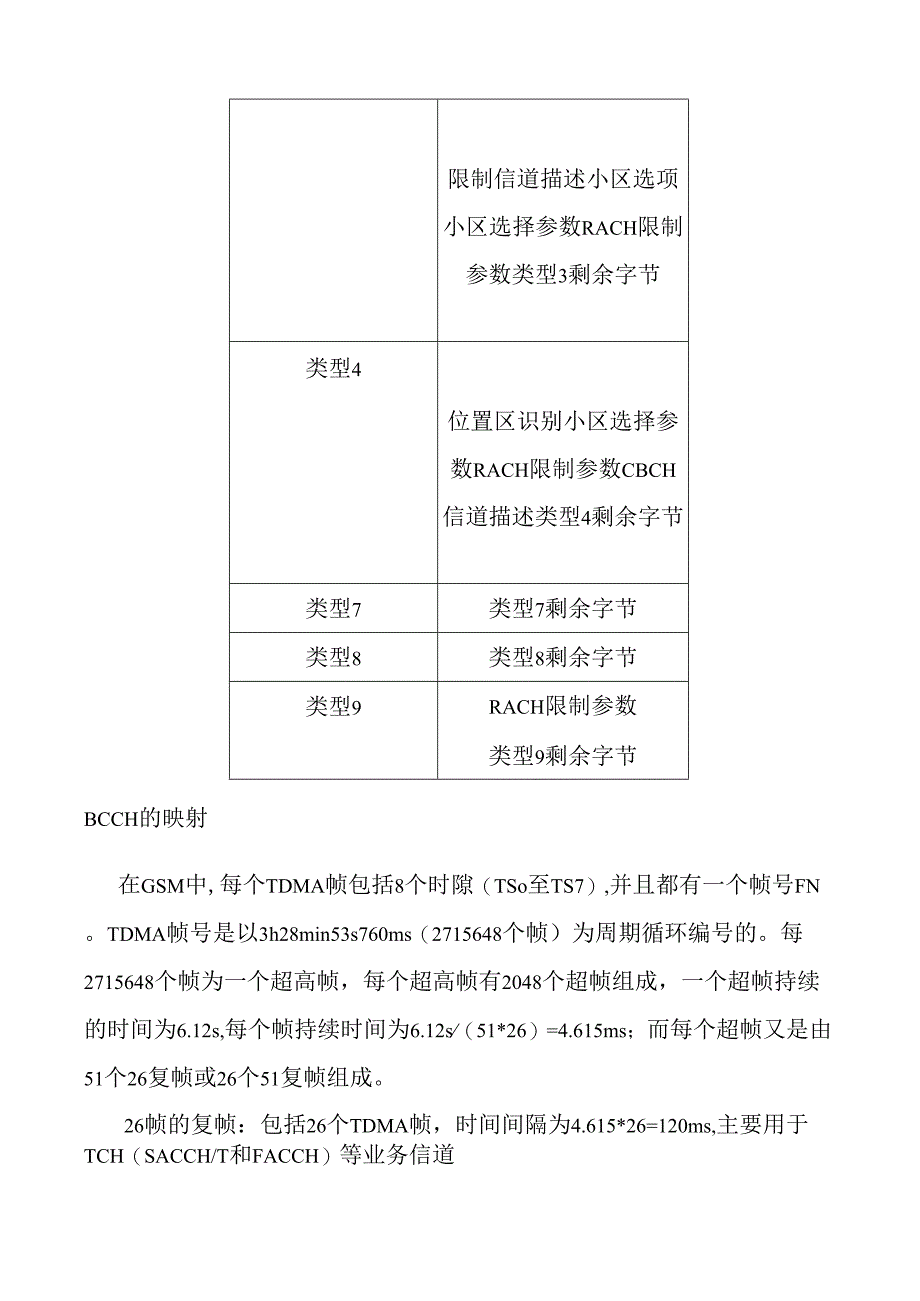

2、信道描述类型4剩余字节类型7类型7剩余字节类型8类型8剩余字节类型9RACH限制参数类型9剩余字节BCCH的映射在GSM中,每个TDMA帧包括8个时隙（TSo至TS7）,并且都有一个帧号FN。TDMA帧号是以3h28min53s760ms（2715648个帧）为周期循环编号的。每2715648个帧为一个超高帧，每个超高帧有2048个超帧组成，一个超帧持续的时间为6.12s,每个帧持续时间为6.12s（51*26）=4.615ms；而每个超帧又是由51个26复帧或26个51复帧组成。26帧的复帧：包括26个TDMA帧，时间间隔为4.615*26=120ms,主要用于TCH（SACCH/T和FAC

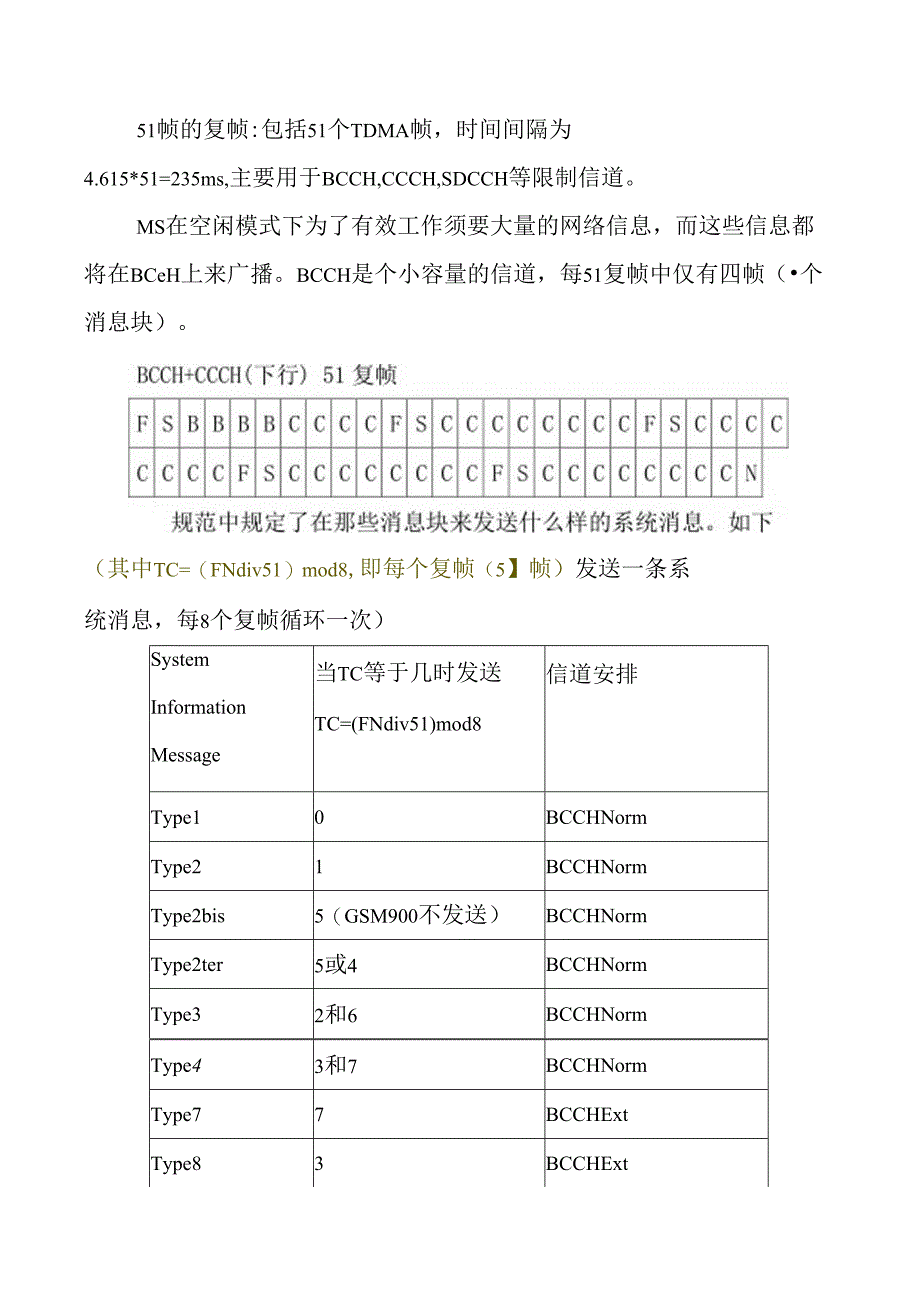

3、CH）等业务信道51帧的复帧:包括51个TDMA帧，时间间隔为4.615*51=235ms,主要用于BCCH,CCCH,SDCCH等限制信道。MS在空闲模式下为了有效工作须要大量的网络信息，而这些信息都将在BCeH上来广播。BCCH是个小容量的信道，每51复帧中仅有四帧（个消息块）。（其中TC=（FNdiv51）mod8,即每个复帧（5】帧）发送一条系统消息，每8个复帧循环一次）SystemInformationMessage当TC等于几时发送TC=(FNdiv51)mod8信道安排Type10BCCHNormType21BCCHNormType2bis5（GSM900不发送）BCCHNorm
4、Type2ter5或4BCCHNormType32和6BCCHNormType43和7BCCHNormType77BCCHExtType83BCCHExtType94BCCHNorm注释:公式TC=(FNdiv51)mod8中FN为TDMA帧号，div为整除BCCHNorm及BCCHExt的区分在于,BCCHNorm占用51复帧中的第2至第5帧；而BCCHExt占用的是51复帧中的第6至9帧，这几帧通常是用于CCCH的。当一个规定的系统消息不须要发送时，网络可以发送任何系统消息和空闲突发脉冲序列（网络要在BCCH信道上连绵不断的发送消息）。要遵从下列规则：i） BCCHExt可以和PCH、AG
5、CH共享资源（请参考上面的注释）ii） SystemInformatiOnTyPel在运用跳频时或存在NCH信道时（NotifyChanneI信道，属于CCCH的一种,用于语音广播和群呼）必需发送。iii） 假如须要，SystemInformationType2bis或2ter也被发送。假如只须要它们中的一种，那么将在TC=5时发送：假如都须要，2bis在TC=5发送，2ter至少在每个第4次出现TC=4时发送。MSystemInformationType7和8不是每次都须要。只有当SystemInformtitionType4没有包含小区选择所需的全部信息时才发送是否发送SyStemInfo
6、rmationTypc9由SyStemInformationType3中的相关参数确定，假如发送将是在TC=4的消息块中网络可以向MS发送BCCH调度信息：1 .BCCH调度信息在9消息中指定，3消息中规定了是否存在BCCH调度，假如存在，哪里可以找到9消息2 .假如MS接收到调度信息，那么认定其在其有效直到接收到新的BCCH调度信息。3 .假如MS检测到BCCH的信息没有象预期的那样,那么MS需重新读取3和9消息来获得新的调度信息。系统消息的发送在GSM规范中定义了的在BCCH信道上发送的系统消息，必需系统消息2,3,4和可选择的系统消息1,2bis,2ter,7,8及其它都规则的在BCCH
7、上广播。那些不必需发送的系统消息，是由网络操作者依据网络的状况，确定是否发送。系统消息类型1在系统采纳跳频时或存在NCH信道时必需发送，其它状况可以不发送也可以发送，有操作者确定。2bis消息当且仅当2消息和2b1.s消息的NeighbourCellDescription信息元素中的EXT-IM）比特指示每个信息元素仅包含部分BA时才发送。2ter消息当且仅当3消息中指示存在2ter消息时才会发送。只支持P-GSM的手机应认为2消息的NeighbourCellDescription信息元素中的EXT-1ND比特为剩余比特，认为2消息中携带了完整的BA表并且忽视2bis和2ter消息。7和8在4
8、不能包含全部的小区重选参数时必需发送，发送位置在CCCH信道上（即扩展的BCCH信道）。在不满意上述条件时，这些系统消息可以发送，也可以不发送。网络操作者可以设置系统是否发送系统消息1,7或8。建议发送系统消息类型U系统消息类型7和系统消息类型8的发送位置为CCCH信道,若发送系统消息类型7和类型8必需占用确定的CCCH信道资源,所以在不确定要发送时，建议不发送系统消息类型7和类型8o在系统采纳小区广播信道（CBCH）时，系统消息类型4可能不能包含全部的小区重选参数。这时应留意系统消息类型4是否能包含全部的小区重选参数，若不能则应将系统消息类型7和类型8打开。假如有附加的小区重选参数，3消息中
9、确定要包括。另外4消息或7及8消息两者之间必有其一包含这些参数。为了降低移动台的功耗，MS采纳DRX（不连续接收机制），在不须要接收寻呼消息的时间段里，它应当去测量非服务小区的BCCH载波的强度（可以测量屈于BCCH的任何部分，因为BCCH信道在任何时刻BTS都是以满功率放射的），同时也包括服务小区的强度。MS至少每30S要解码服务小区的BCCH的全部数据。但MS并不是总是解码当前小区BCCH上的全部系统消息。MS必需在5min内解码6个最强我波的影响小区重选的BCCH数据，即MS会解码邻小区的3和4消息。双频网中增加了两种新的系统消息2ter和5tero单频或双频MS都会从系统消息听取供小区
10、重选和切换的邻小区表。及当前小区不属同一频段的相邻小区的频点安排消息将被携带在新增的系统消息中，2ter为重选,5ter为切换。单频MS会运用2和3消息所指示的频点，必要时还会去收听2bis和5bis指示的该频段其他频点的消息。SYSINFO2SYSINFO5SYSINFO2bisSYSINFO5bisSYSINFO2terSYSINFO5terGSM900小区GSM900邻小区表GSM1800邻小区表GSM1800小区GSM1800邻小区表GSM1800邻小区表GSM900邻小区表Cl和C2的计算1.小区选择标准无线信道质量是小区选择的重要因素，在GSM中规定r一个参数来表示无线信道质量的好
11、坏。路径损耗准则Clo合适的小区Cl必需大于O,Cl的大小由小区选择的参数计算得到。Cl=Rxlev-Rxlev_Access_MIN-MAX(MS_TXPWRJ1.X_CCH-P).0式中：Rxlev手机接收电平强度Rxlev_Access_MIN允许接入的最小电平MAX(MSTXPWRMAXCCH-P),0正常网络中为0P：MS的最大放射功率MSTXPWRMAXCCH：MS在小区的允许输出功率由于MAX(MS_TXPW_MAX_CCH-P),0正常网络中为0,所以Cl的计免公式可以简化为：Cl=Rxlev-Rxlev_Access_MIN因此，Cl的大小干脆由手机的接收电平和允许接入的最小
12、电平来确定。Rxlev_Access_MIN在华为数管台上为“MS最小接收电同等级”，表示MS接入系统所须要的最小接收电平。2.小区重选标准前面讲小区选择的时候，我们讲到了Cl,Cl越大说明无线信道的通信质量越好。那么小区重选也是和Cl有关的，只不过是人为的加入了一些修正值，这样便于我们限制，经过修正后的Cl我们作为小区重选的标准，记为C2oC2=C1+CRO-TOH(PT-T)PT31PT=31C2=CI-CRO其中：T为个计时器，当该小区进入某个小区的邻区列表时起先计时，离开时被更位。当PT-T时，H(PT-T)=ICRO(CE1.1.RESE1.ECTOFFSET)：小区重选偏移，表示对
13、C2的修正值TO(TEMPORARYOFFSET)：小区重选临时偏移，表示对C2的人为修正值，在小区重选惩处时间内有效PT(TEMPORARYOFFSET)：小区重选惩处时间，避开小区重选过于频繁。这三个参数可以在systeminformationtype3的剩余字节(Sl3RestOCtetS)中找到。另外还有一个和小区重选有关的参数，小区重选参数指示：即Pl,该参数确定CR()、TO、PT是否存在，也就是说该参数确定了是采纳Cl作为重选的标准还是采纳C2作为重选的标准。当Pl为1时，表示采纳C2作为重选的标准，当Pl为0时，表示由Cl作为重选的标准，也就是C2=CloPl在1.SYSTEM
14、INFORMATIONTYPEl包含小区信道描述+RACH限制参数+剩余8位组(包含NCH的位置信息)消息一的剩余8位组中指出了是否支持NCH信道（用于语音广播和语音群呼）及假如支持其在物理信道上的映射。信息内容长度/octets(1octet=8bits)信息格式1.2Pseudo1.engthVProtocolDiscriminator1/2VSkipIndicator1/2V消息类型Messagetype1V小区信道描述Cel1ChannelDescription16V随机接入限制参数RACHControlParameters3VSlI剩余字节SI1restobtets1V上表的前3个元
