COFCdS复合材料的制备及其可见光催化性能研究.docx

上传人:p** 文档编号:1080959 上传时间:2024-06-29 格式:DOCX 页数:7 大小:102.10KB
下载 相关 举报
COFCdS复合材料的制备及其可见光催化性能研究.docx_第1页
第1页 / 共7页
COFCdS复合材料的制备及其可见光催化性能研究.docx_第2页
第2页 / 共7页
COFCdS复合材料的制备及其可见光催化性能研究.docx_第3页
第3页 / 共7页
COFCdS复合材料的制备及其可见光催化性能研究.docx_第4页
第4页 / 共7页
COFCdS复合材料的制备及其可见光催化性能研究.docx_第5页
第5页 / 共7页
COFCdS复合材料的制备及其可见光催化性能研究.docx_第6页
第6页 / 共7页
COFCdS复合材料的制备及其可见光催化性能研究.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《COFCdS复合材料的制备及其可见光催化性能研究.docx》由会员分享,可在线阅读,更多相关《COFCdS复合材料的制备及其可见光催化性能研究.docx(7页珍藏版)》请在第壹文秘上搜索。

1、背景介绍岁丹明B(RhB)是种田岗F碱性染料,具有价格低廉、色泽鲜艳、不易褪色及特殊荧光性等优点,被广泛应用于纺织、印刷、油漆和荧光分析等行业,(H.是含RhB的工业I废水具有毒性和碓降解性,因此Xt水体中RhB的处理还面临诸多挑战,共价有机框架(COFs)材料是种由有机构筑单体通过共价键连接形成枪定的多孔晶态材料,可应用于储能、传感、催化等领域.IfijCdS是一种窄禁带宽度Ege2.3eV)的(接带隙半导体.己被广泛用作光瞰化剂提而其他较宽带隙半伸体的可见光响应能力。文章亮点1 .利用原位生长法,在基底HS-COFM料表面上固栽CdS纳米粒子,制备可见光响应型的C0FCdS复合材料:2 .

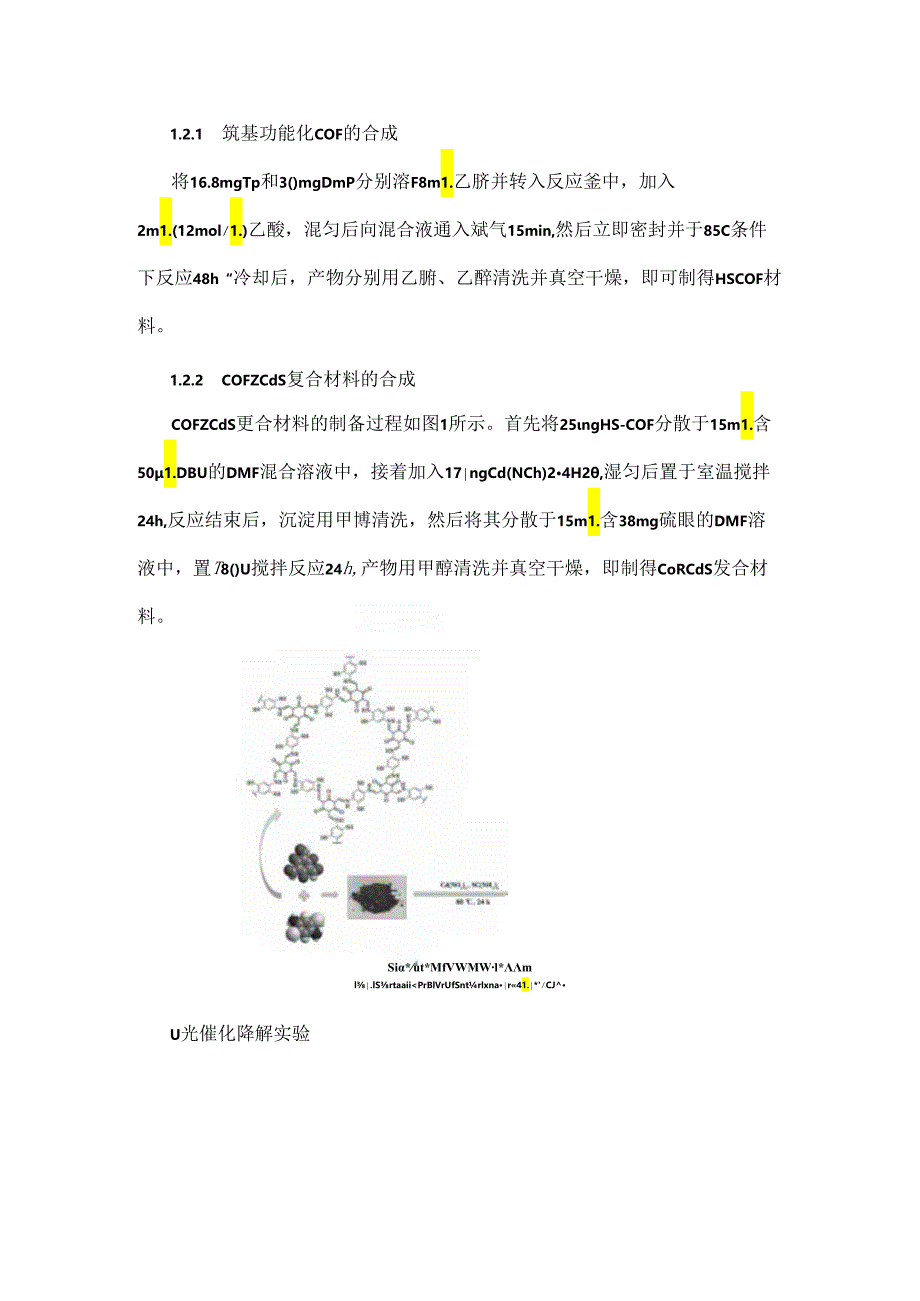

2、利用多种技术对亚合材料的表面微现形、光学性、元素但成进行了发征:3 .制茶的COF/CdS更合材料具有良好的光催化性侵,在可见光催化降解水体中有机污染物方面存在潜在应用价值.内容介绍1实睑部分1.1 主要仪潺与试剂1.2 实验方法1.2.1 筑基功能化COF的合成将16.8mgTp和3()mgDmP分别溶F8m1.乙脐并转入反应釜中,加入2m1.(12mol1.)乙酸,混匀后向混合液通入斌气15min,然后立即密封并于85C条件下反应48h“冷却后,产物分别用乙腑、乙醉清洗并真空干燥,即可制得HSCOF材料。1.2.2 COFZCdS复合材料的合成COFZCdS更合材料的制备过程如图1所示。首

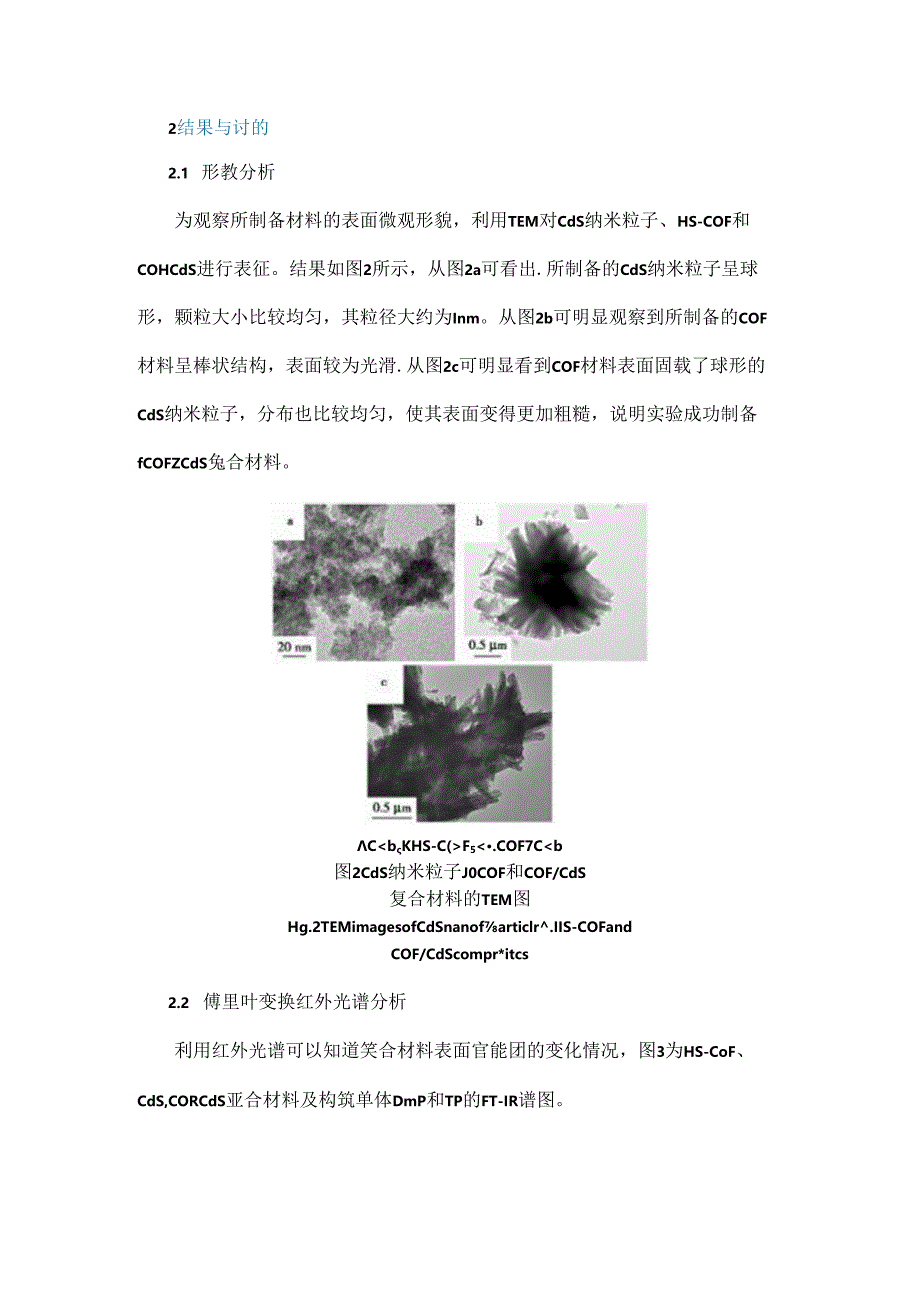

3、先将25ngHS-COF分散于15m1.含501.DBU的DMF混合溶液中,接着加入17ngCd(NCh)24H2,湿匀后置于室温搅拌24h,反应结束后,沉淀用甲博清洗,然后将其分散于15m1.含38mg硫眼的DMF溶液中,置T8()U搅拌反应24h,产物用甲醇清洗并真空干燥,即制得CoRCdS发合材料。Si*ut*MfVWMWl*ml.lSrtaaiiPrBlVrUfSntrlxnar41.*CJU光催化降解实验2结果与讨的2.1 形教分析为观察所制备材料的表面微观形貌,利用TEM对CdS纳米粒子、HS-COF和COHCdS进行表征。结果如图2所示,从图2a可看出.所制备的CdS纳米粒子呈球

4、形,颗粒大小比较均匀,其粒径大约为Inm。从图2b可明显观察到所制备的COF材料呈棒状结构,表面较为光滑.从图2c可明显看到COF材料表面固载了球形的CdS纳米粒子,分布也比较均匀,使其表面变得更加粗糙,说明实验成功制备fCOFZCdS兔合材料。CF5.COF7Cb图2CdS纳米粒子J0COF和COF/CdS复合材料的TEM图Hg.2TEMimagesofCdSnanofarticlr.IIS-COFandCOF/CdScompr*itcs2.2 傅里叶变换红外光谱分析利用红外光谱可以知道笑合材料表面官能团的变化情况,图3为HS-CoF、CdS,CORCdS亚合材料及构筑单体DmP和TP的FT

5、-IR谱图。曲线15分阚为DnvJpJSCOFCdSJX7CiSli合材料图3HS-COF.CanlTp23X-射线衍射图谱分析为评价所制备材料的晶相结构,利用XRD对所制备材料进行表征。如图4所示,HSCoF在2。=25。处有一个宽的衍射峰,且在2。=3.8。处出现一个弱的衍射峰,可能是由于所制备的HS-COF结晶度较低。IO203040SO6070802()/曲级13分别为COfZCdSVdS.HSSOF图4IIS-COK.Caiteni:*/HS-(X)F.C1S!umurti*ltuinICOFCIS4*omjMig2.4X射线光电子能谱分析为了解所制备复合材料表面的元素组成情况,利用

6、XPS对COFZCdS复合材料进行表征.从复合材料全谱图5a可以明显看到C、S、0、N和Cd元素的特征峰。.钠:l,.Cd3d,Nk5c.S2p图5C()F(xlS竟合材料的XPS谓图Fig.5XPS*prct3“(X)EZGtS-MM)11-ilr*26光催化降解性能研究2.5.1光催化降解RhB性能分析在光照射之前,将含有RhB和光催化剂的溶液在黑暗中静置20min以建立吸附-解吸平衡。如图6a所示,从图可知,经过光照12Omin后,HS-COFfCdS纳米粒子以及物理混合的COFZCdS3种材料对RhB的降解率低,分别为45.44%、55.l2%s55.41%o曲线14分别为CdS、(X

7、)f7WeiNdJiMX评、wcds图6&不同催化剂对RhH的光催化降曲线;b.动力学拟合曲线图Fig.6-Phprrur11rMfiligkinHialtig.COFC1S复合材料降解KhB的光催化机制图F8a.PhokwalalytirdrgniationQfKhBbyu*ingdifferentMVnEgrr;b.PmpojcdnrchanimofCOCdScwnphtM,atalylic(IrgrwialionofRhB3结论本文利用原位生长法,在基底HSYOF材料表面上固我CdS纳米粒了制备了可见光响应型的COF/CdS复合材料,采用TEM、FT-IR.XRD,XPS等分析测试手段对

8、合成催化剂的形貌与元素组成进行了表征,并以RhB为模型污染物进行可见光降解实验,评价其光催化性能。实验结果证明,与纯HSCOF材料、CdS纳米颗粒及物理混合CoF/CdS相比,COFZCdS笈介材料的催化性能有显著提升,可能是由于HSCOF材料与CdS纳米颗粒成功复合形成了异质结,从而有效的抑制了电子-空穴对的复合。在模拟可见光照射条件下,该纪合材料对RhB的降解率达到了92.5%,材料经5次光催化循环使用后,其对RhB的降解率仍在75%以上。另外,捕获实验结果我明,光催化降解RhB实验过程中主要活性物质为超氧自由基(0)与光生空穴h,)0研究结果表明,制备的COF/CdS发合材料具有良好的光催化性能,在可见光催化降解水体中有机污染物方面存在潜在应用价值.

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 论文 > 毕业论文

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
