《S1冬季施工方.docx》由会员分享，可在线阅读，更多相关《S1冬季施工方.docx（10页珍藏版）》请在第壹文秘上搜索。

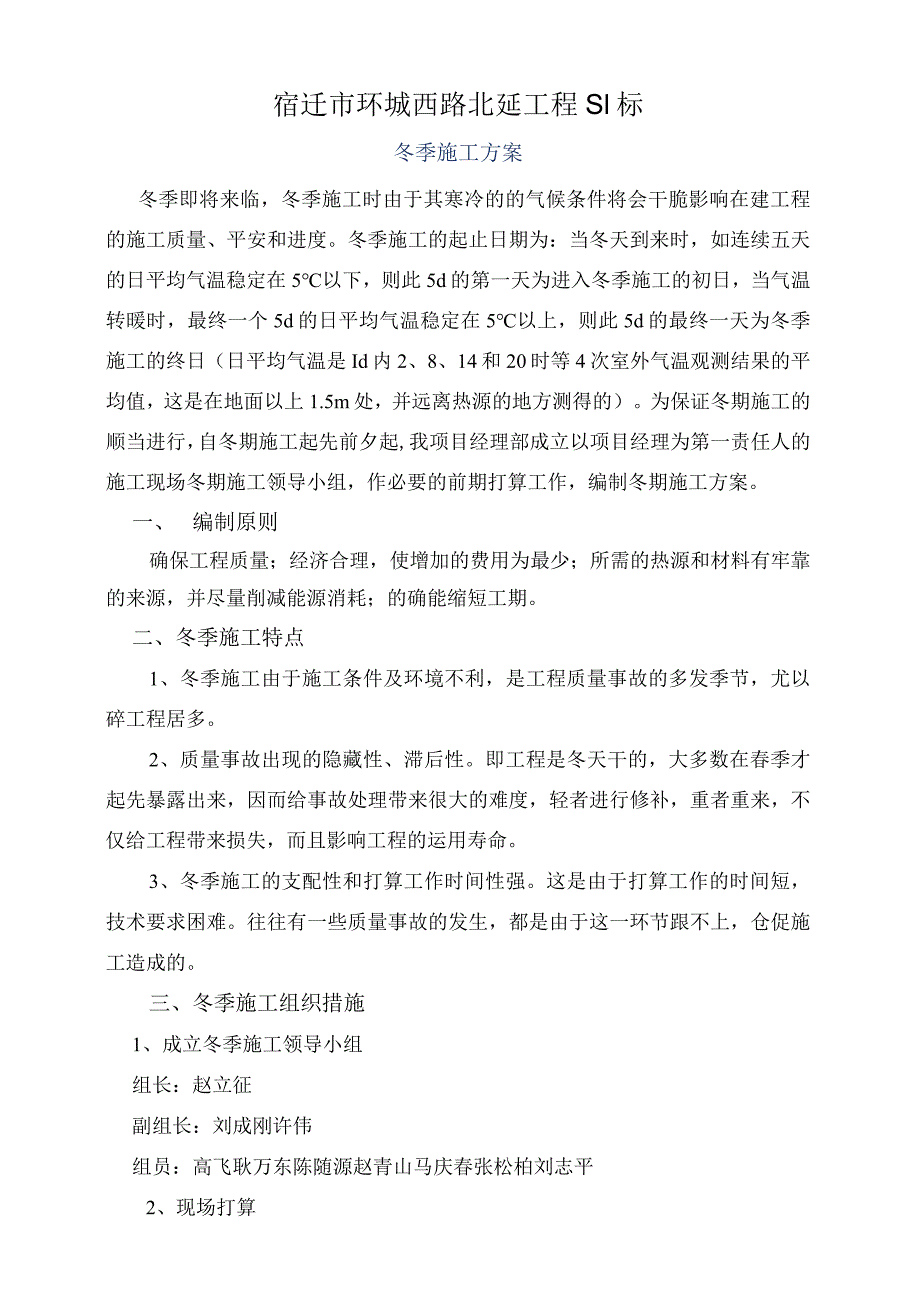

1、宿迁市环城西路北延工程Sl标冬季施工方案冬季即将来临，冬季施工时由于其寒冷的的气候条件将会干脆影响在建工程的施工质量、平安和进度。冬季施工的起止日期为：当冬天到来时，如连续五天的日平均气温稳定在5以下，则此5d的第一天为进入冬季施工的初日，当气温转暖时，最终一个5d的日平均气温稳定在5以上，则此5d的最终一天为冬季施工的终日（日平均气温是Id内2、8、14和20时等4次室外气温观测结果的平均值，这是在地面以上1.5m处，并远离热源的地方测得的）。为保证冬期施工的顺当进行，自冬期施工起先前夕起,我项目经理部成立以项目经理为第一责任人的施工现场冬期施工领导小组，作必要的前期打算工作，编制冬期施工方
2、案。一、编制原则确保工程质量；经济合理，使增加的费用为最少；所需的热源和材料有牢靠的来源，并尽量削减能源消耗；的确能缩短工期。二、冬季施工特点1、冬季施工由于施工条件及环境不利，是工程质量事故的多发季节，尤以碎工程居多。2、质量事故出现的隐藏性、滞后性。即工程是冬天干的，大多数在春季才起先暴露出来，因而给事故处理带来很大的难度，轻者进行修补，重者重来，不仅给工程带来损失，而且影响工程的运用寿命。3、冬季施工的支配性和打算工作时间性强。这是由于打算工作的时间短，技术要求困难。往往有一些质量事故的发生，都是由于这一环节跟不上，仓促施工造成的。三、冬季施工组织措施1、成立冬季施工领导小组组长：赵立征

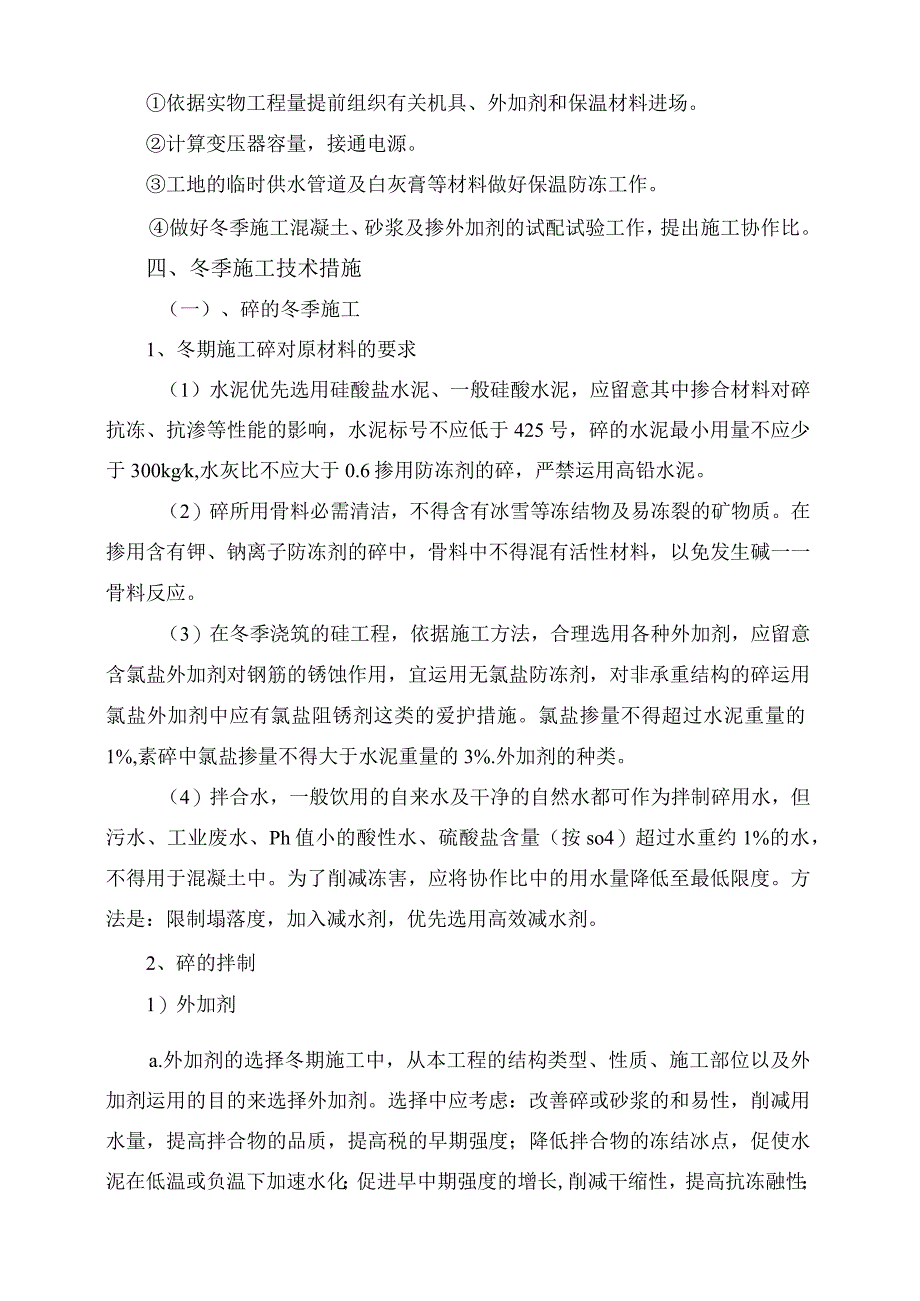

3、副组长：刘成刚许伟组员：高飞耿万东陈随源赵青山马庆春张松柏刘志平2、现场打算依据实物工程量提前组织有关机具、外加剂和保温材料进场。计算变压器容量，接通电源。工地的临时供水管道及白灰膏等材料做好保温防冻工作。做好冬季施工混凝土、砂浆及掺外加剂的试配试验工作，提出施工协作比。四、冬季施工技术措施（一）、碎的冬季施工1、冬期施工碎对原材料的要求（1）水泥优先选用硅酸盐水泥、一般硅酸水泥，应留意其中掺合材料对碎抗冻、抗渗等性能的影响，水泥标号不应低于425号，碎的水泥最小用量不应少于300kgk,水灰比不应大于0.6掺用防冻剂的碎，严禁运用高铅水泥。（2）碎所用骨料必需清洁，不得含有冰雪等冻结物及易冻
4、裂的矿物质。在掺用含有钾、钠离子防冻剂的碎中，骨料中不得混有活性材料，以免发生碱一一骨料反应。（3）在冬季浇筑的硅工程，依据施工方法，合理选用各种外加剂，应留意含氯盐外加剂对钢筋的锈蚀作用，宜运用无氯盐防冻剂，对非承重结构的碎运用氯盐外加剂中应有氯盐阻锈剂这类的爱护措施。氯盐掺量不得超过水泥重量的1%,素碎中氯盐掺量不得大于水泥重量的3%.外加剂的种类。（4）拌合水，一般饮用的自来水及干净的自然水都可作为拌制碎用水，但污水、工业废水、Ph值小的酸性水、硫酸盐含量（按so4）超过水重约1%的水，不得用于混凝土中。为了削减冻害，应将协作比中的用水量降低至最低限度。方法是：限制塌落度，加入减水剂，优

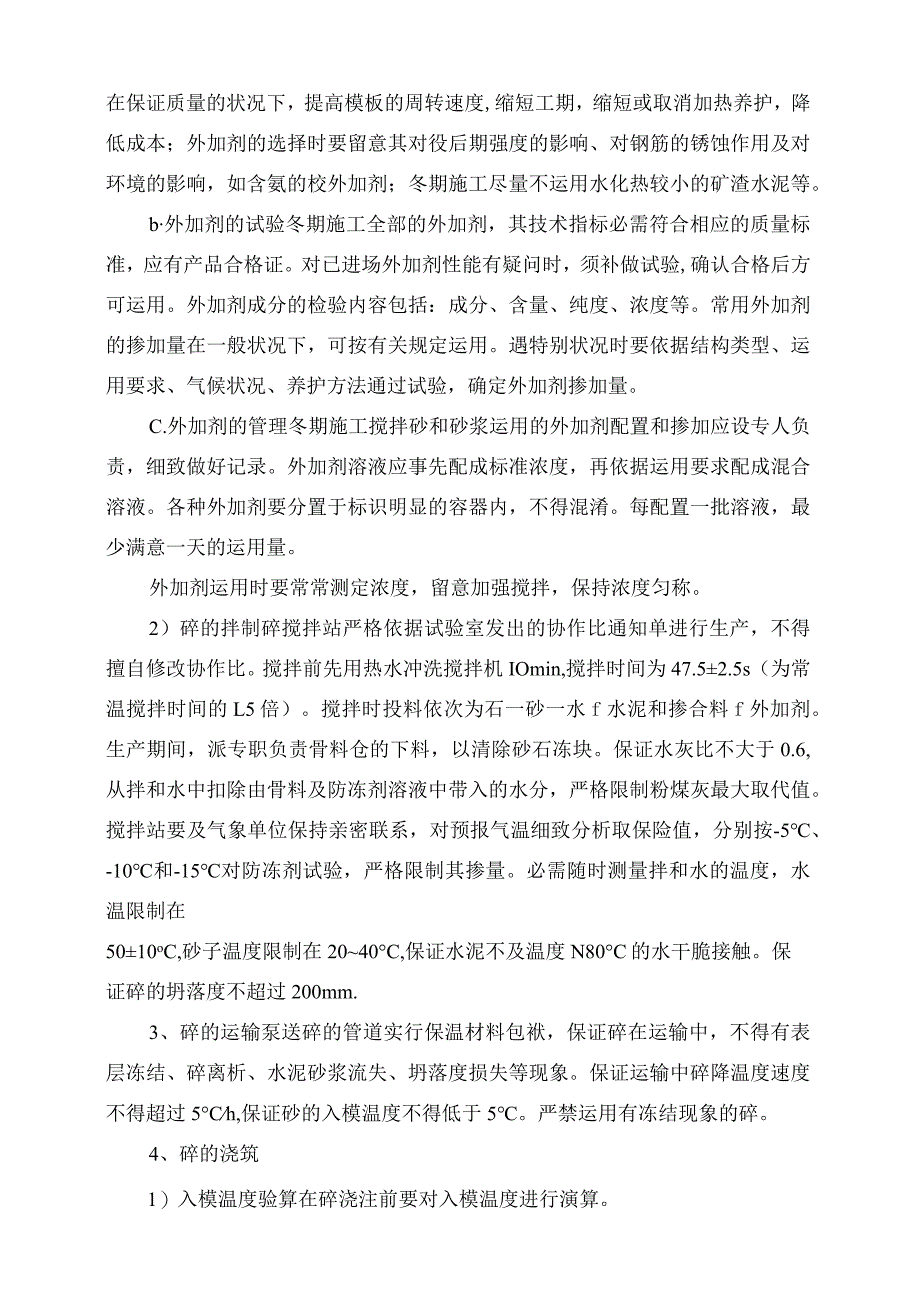

5、先选用高效减水剂。2、碎的拌制1）外加剂a.外加剂的选择冬期施工中，从本工程的结构类型、性质、施工部位以及外加剂运用的目的来选择外加剂。选择中应考虑：改善碎或砂浆的和易性，削减用水量，提高拌合物的品质，提高税的早期强度；降低拌合物的冻结冰点，促使水泥在低温或负温下加速水化；促进早中期强度的增长,削减干缩性，提高抗冻融性；在保证质量的状况下，提高模板的周转速度,缩短工期，缩短或取消加热养护，降低成本；外加剂的选择时要留意其对役后期强度的影响、对钢筋的锈蚀作用及对环境的影响，如含氨的校外加剂；冬期施工尽量不运用水化热较小的矿渣水泥等。b外加剂的试验冬期施工全部的外加剂，其技术指标必需符合相应的质量
6、标准，应有产品合格证。对已进场外加剂性能有疑问时，须补做试验,确认合格后方可运用。外加剂成分的检验内容包括：成分、含量、纯度、浓度等。常用外加剂的掺加量在一般状况下，可按有关规定运用。遇特别状况时要依据结构类型、运用要求、气候状况、养护方法通过试验，确定外加剂掺加量。C.外加剂的管理冬期施工搅拌砂和砂浆运用的外加剂配置和掺加应设专人负责，细致做好记录。外加剂溶液应事先配成标准浓度，再依据运用要求配成混合溶液。各种外加剂要分置于标识明显的容器内，不得混淆。每配置一批溶液，最少满意一天的运用量。外加剂运用时要常常测定浓度，留意加强搅拌，保持浓度匀称。2）碎的拌制碎搅拌站严格依据试验室发出的协作比通
7、知单进行生产，不得擅自修改协作比。搅拌前先用热水冲洗搅拌机IOmin,搅拌时间为47.52.5s（为常温搅拌时间的L5倍）。搅拌时投料依次为石一砂一水f水泥和掺合料f外加剂。生产期间，派专职负责骨料仓的下料，以清除砂石冻块。保证水灰比不大于0.6,从拌和水中扣除由骨料及防冻剂溶液中带入的水分，严格限制粉煤灰最大取代值。搅拌站要及气象单位保持亲密联系，对预报气温细致分析取保险值，分别按-5、-10和-15对防冻剂试验，严格限制其掺量。必需随时测量拌和水的温度，水温限制在5010oC,砂子温度限制在2040C,保证水泥不及温度N80C的水干脆接触。保证碎的坍落度不超过200mm.3、碎的运输泵送碎
8、的管道实行保温材料包袱，保证碎在运输中，不得有表层冻结、碎离析、水泥砂浆流失、坍落度损失等现象。保证运输中碎降温度速度不得超过5Ch,保证砂的入模温度不得低于5。严禁运用有冻结现象的碎。4、碎的浇筑1）入模温度验算在碎浇注前要对入模温度进行演算。2）碎的现场浇筑遇下雪天气绑扎钢筋，绑好钢筋的部分加盖塑料布，削减集雪清理难度。浇筑碎前刚好将模板上的冰、雪清理干净。做好打算工作，提高碎的浇筑速度。在碎泵体料斗、泵管上包袱阻燃草帘被。3）硅的养护措施非常关键，正确的养护能避开税产生不必要的温度收缩裂缝和受冻。在冬施条件下必需实行冬施测温，监测硅表面和内部温差不超过25o税养护可以实行多种措施，如蓄热
9、法养护和综合蓄热法养护等方法。可采纳塑料薄膜加盖保温草帘养护，防止受冻并限制税表面和内部温差。综合蓄热法即采纳少量防冻剂及蓄热保温相结合，以下为供参考的综合蓄热法详细实施的方法。a.顶板、梁砂养护：顶板、梁碎上下部保温为在下层紧贴建筑物四周（整层高度）通过在脚手架上附加横杆满挂彩条布，梁板边沿上绑草帘被。在新浇筑的碎表面先覆盖塑料布，再覆盖二层毡帘被。对于边角等薄弱部位或迎风面，应加盖毡帘被并做好塔接。b.管涵涵身碎养护:底板浇筑后应刚好养生,模板两侧采纳厚度不低于50cm,高度不低于20Cm的回填土方保温养生.碎顶面采纳覆盖塑料保温膜和草苫进行养生:首先在碎浇筑后在碎表面覆盖塑料保温膜,然后
10、每隔两米横向放置小方木,在方木上覆盖两层草苫,草苫放置时,应保证交织放置,接缝处压实，以利于保温养生.C养护时留意事项：测量放线必需掀开保温材料（5C以上）时，放完线要马上覆盖；在新浇筑税表面先铺一层塑料薄膜，再严密加盖阻燃毡帘被。对墙、柱上口保温最薄弱部位先覆盖一层塑料布，再加盖两层小块毡帘被压紧填实、周圈封好。拆模后碎采纳刷养护液养护。碎初期养护温度，不得低于-15,不能满意该温度条件时，必需马上增加覆盖毡帘被保温。拆模后硅表面温度及外界温差大于15C时，在税表面，必需接着覆盖毡帘被；在边角等薄弱部位，必需加盖毡帘被并密封严实。5、拆模将试块刚好送交项目经理部试验室，进行试块强度检验。当碎
11、未达到受冻临界强度均不得拆除保温加热设备。碎冷却到5,且超过临界强度并满意常温碎拆模要求时方可拆模。碎温度通过温度计来测定；可通过3d同条件试验及4MPa时，柱模板轻轻脱离磴，接着养护到拆模。工长依据试验结果填写碎拆模申请，报项目总工程师和相关人员批准，重点部位或有特别要求的结构拆模要特加批准。6、试块留制在碎施工过程中，要在浇筑地点随机取样制作试件，每次取样应同时制作3组试件。1组在标准条件下养护至28d试压，得强度f28；1组及构件在同条件下养护，在硅温度降至Oc时（负温碎为温度降至防冻剂的规定温度以下时）试压，用以检查碎是否达到抗冻临界温度；1组及构件在同条件下养护至14d,然后转入20
12、C标准条件下接着养护21d,在总龄期为35d时试压，得强度fl4+21.假如fl4+21f28,则可证明税未遭冻害，可以将f28作为强度评定的依据。7、冬期施工记录1）冬期施工资料分类a.冬期施工日报表；b.冬期施工碎入模温度统计表；c.冬施险养护测温记录表。2）冬期施工资料分析、收集、编目a.冬期施工期间每日平均温度、每日各时间段温度对碎测温、拆模、制定并实行紧急措施等都有很大的确定作用，为了更好的保证冬期施工的工程质量，对冬期施工期间每日的3：00、9：00.15：00、21：00,利用室外百叶箱测定室外温度，计算其平均值，制作冬施日报表，建立冬期施工日报制度，以便随时把握冬期施工日气温状
13、况，实行必要措施，冬期施工日报表同时注明当每天气预报状况，便于技术人员查对、比较。b.冬期施工期间碎入模温度是预控碎质量的一个很重要的内在因素，建立冬期施工碎入模温度统计表，随时统计驾驭碎入模温度。C.校养护测温记录表按部位和日期编目，并附测温点平面布置图，测温人员必需在当天9：00前将砂养护测温记录反馈到项目技术质量部。如遇气温突降等状况刚好反馈项目技术质量部或项目值班人员，以便刚好实行有效措施。测温记录完成后测温人员、审核人、技术负责人必需签字齐全，归档至施工记录中。（二）、钢筋冬季施工1）钢筋的冷拉和冷弯钢筋冷拉温度不宜低于一20,预应力钢筋张拉温度不宜低于-15o钢筋负温冷拉方法可采纳
14、限制应力方法或限制冷拉率方法。用作预应力碎结构的预应力筋，宜采纳限制应力方法；不能分炉批的热轧钢筋冷拉，不宜采纳限制冷拉率的方法。在负温条件下采纳限制应力方法冷拉钢筋时由于伸长率随温度降低而削减，如限制应力不变，则伸长率不足，钢筋强度将达不到设计要求,因此在负温下冷拉的限制应力应较常温提高。而冷拉率的确定应及常温施工相同。钢筋冷拉设备仪表和液压工作系统油液应依据环境温度选用，并应在运用温度条件下进行配套校验。当温度低于一20时，严禁对低合金H、In级钢筋进行冷弯操作，以避开在钢筋弯点处发生强化，造成钢筋脆断。2）钢筋焊接冬季在负温条件下焊接钢筋，应尽量支配在室内进行。如必需在室外焊接，其环境温
15、度不宜低于一20,风力超过3级时应有挡风措施。焊后未冷却的接头，严禁遇到冰雪。负温闪光对焊。负温闪光对焊宜采纳预热闪光焊或闪光一一预热一一闪光焊工艺。钢筋端面比较平整时，宜采纳预热闪光焊；端面不平整时，宜采纳闪光一一预热一一闪光焊。负温电弧焊。钢筋负温电弧焊时，必需防止产生过热、烧伤、咬肉和裂纹等缺陷，在构造上应防止在接头处产生偏心受力状态。负温自动电渣压力焊。负温自动电渣压力焊的焊接步骤及常温相同，但应适当增加焊接电流，加大通电时间。接头药盒拆除的时间宜延长2min左右，接头的渣壳宜延长5min,方可打渣。环境温度达到-5时，即为钢筋“低温焊接”，严格执行钢筋低温焊接工艺，严禁焊接过程干脆接
16、触到冰雪。风雪天气时，焊接操作部位需实行封闭围挡保温措施，使焊接部位缓慢冷却，防止焊接完毕后接头温度下降过快，造成冷脆，影响焊接质量。负温自动电渣压力焊的焊接步骤及常温相同，但焊接参数需做适当调整。其中焊接电流的大小，应依据钢筋直径和焊接时的环境温度而定。它影响渣池温度、粘度、电渣过程的稳定性和钢筋熔化速度。焊接通电时间也应依据钢筋直径和环境温度调整。焊接通电时间过短，会使钢筋端面熔化不匀称，不能紧密接触，不易保证接头的融合，故应适当加大通电时间。负温闪光对焊：宜采纳预热闪光焊或闪光-预热-闪光焊工艺。钢筋端面比较平整时，宜采纳预热闪光焊；端面不平整时，宜采纳闪光-预热-闪光焊。负温闪光对焊及常温焊接相比，应实行以下措施：调伸长
