《FS101、FS102地下刚性复合防水技术的应用.docx》由会员分享，可在线阅读，更多相关《FS101、FS102地下刚性复合防水技术的应用.docx（5页珍藏版）》请在第壹文秘上搜索。

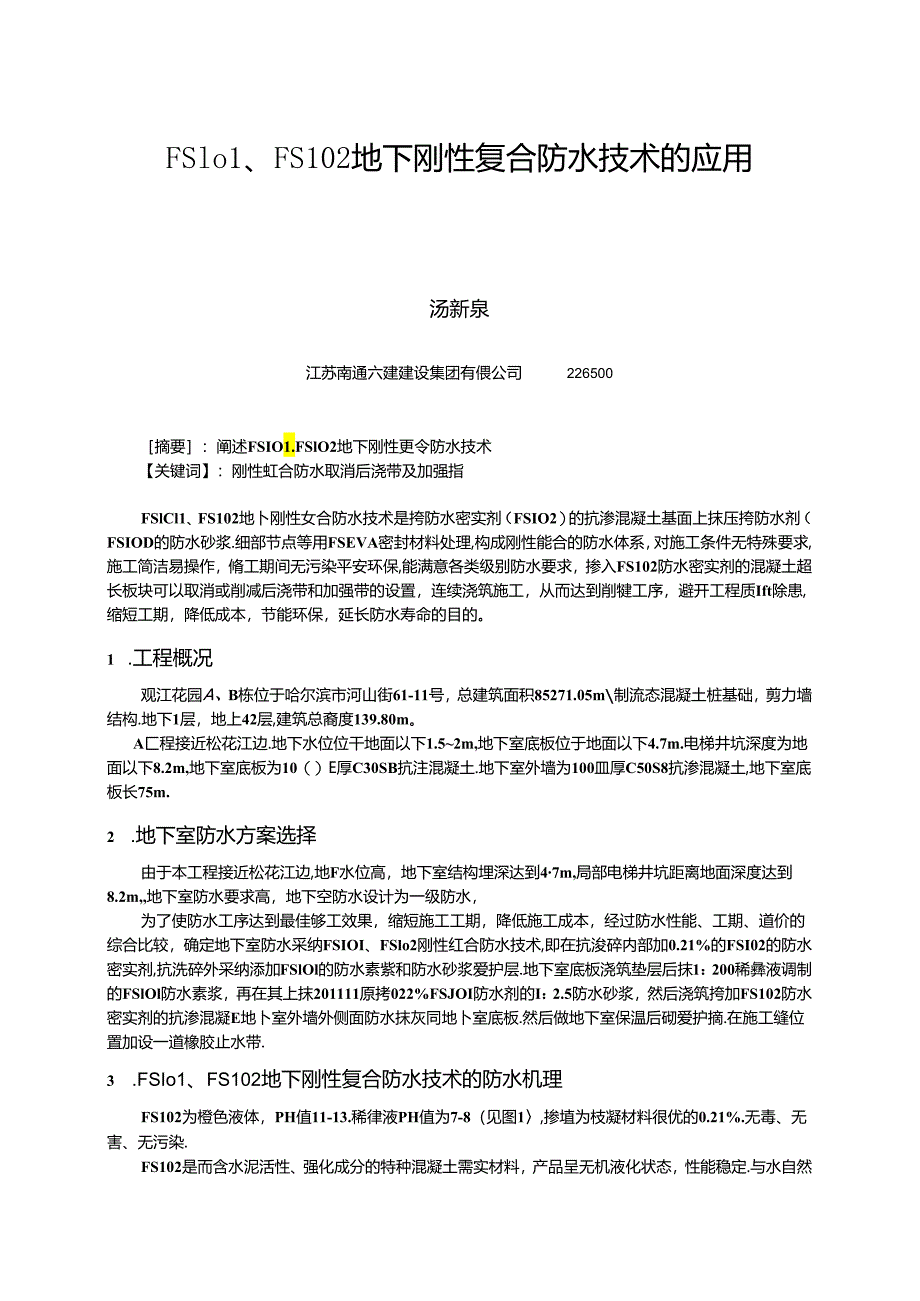

1、FSlo1、FS102地下刚性复合防水技术的应用汤新泉江苏南通六建建设集团有偎公司226500摘要：阐述FSIO1.FSlO2地下刚性更令防水技术【关键词】：刚性虹合防水取消后浇带及加强指FSlCl1、FS102地卜刚性女合防水技术是挎防水密实剂（FSIO2）的抗渗混凝土基面上抹压挎防水剂（FSIOD的防水砂浆.细部节点等用FSEVA密封材料处理,构成刚性能合的防水体系，对施工条件无特殊要求,施工简洁易操作，脩工期间无污染平安环保,能满意各类级别防水要求，掺入FS102防水密实剂的混凝土超长板块可以取消或削减后浇带和加强带的设置，连续浇筑施工，从而达到削犍工序，避开工程质Ift除患,缩短工期，
2、降低成本，节能环保，延长防水寿命的目的。1 .工程概况观江花园A、B栋位于哈尔滨市河山街61-11号，总建筑面积85271.05m制流态混凝土桩基础，剪力墙结构.地下1层，地上42层,建筑总裔度139.80m。A匚程接近松花江边.地下水位位干地面以下1.52m,地下室底板位于地面以下4.7m.电梯井坑深度为地面以下8.2m,地下室底板为10（）E厚C30SB抗注混凝土.地下室外墙为100皿厚C50S8抗渗混凝土,地下室底板长75m.2 .地下室防水方案选择由于本工程接近松花江边,地F水位高，地下室结构埋深达到47m,局部电梯井坑距离地面深度达到8.2m,地下室防水要求高，地下空防水设计为一级防
3、水，为了使防水工序达到最佳够工效果，缩短施工工期，降低施工成本，经过防水性能、工期、道价的综合比较，确定地下室防水采纳FSIOI、FSlo2刚性红合防水技术,即在抗浚碎内部加0.21%的FSI02的防水密实剂,抗洗碎外采纳添加FSlOl的防水素紫和防水砂浆爱护层.地下室底板浇筑垫层后抹1：200稀彝液调制的FSlOl防水素浆，再在其上抹201111原拷022%FSJOI防水剂的I：2.5防水砂浆，然后浇筑挎加FS102防水密实剂的抗渗混凝E地卜室外墙外侧面防水抹灰同地卜室底板.然后做地下室保温后砌爱护摘.在施工缝位置加设一道橡胶止水带.3 .FSIo1、FS102地下刚性复合防水技术的防水机理

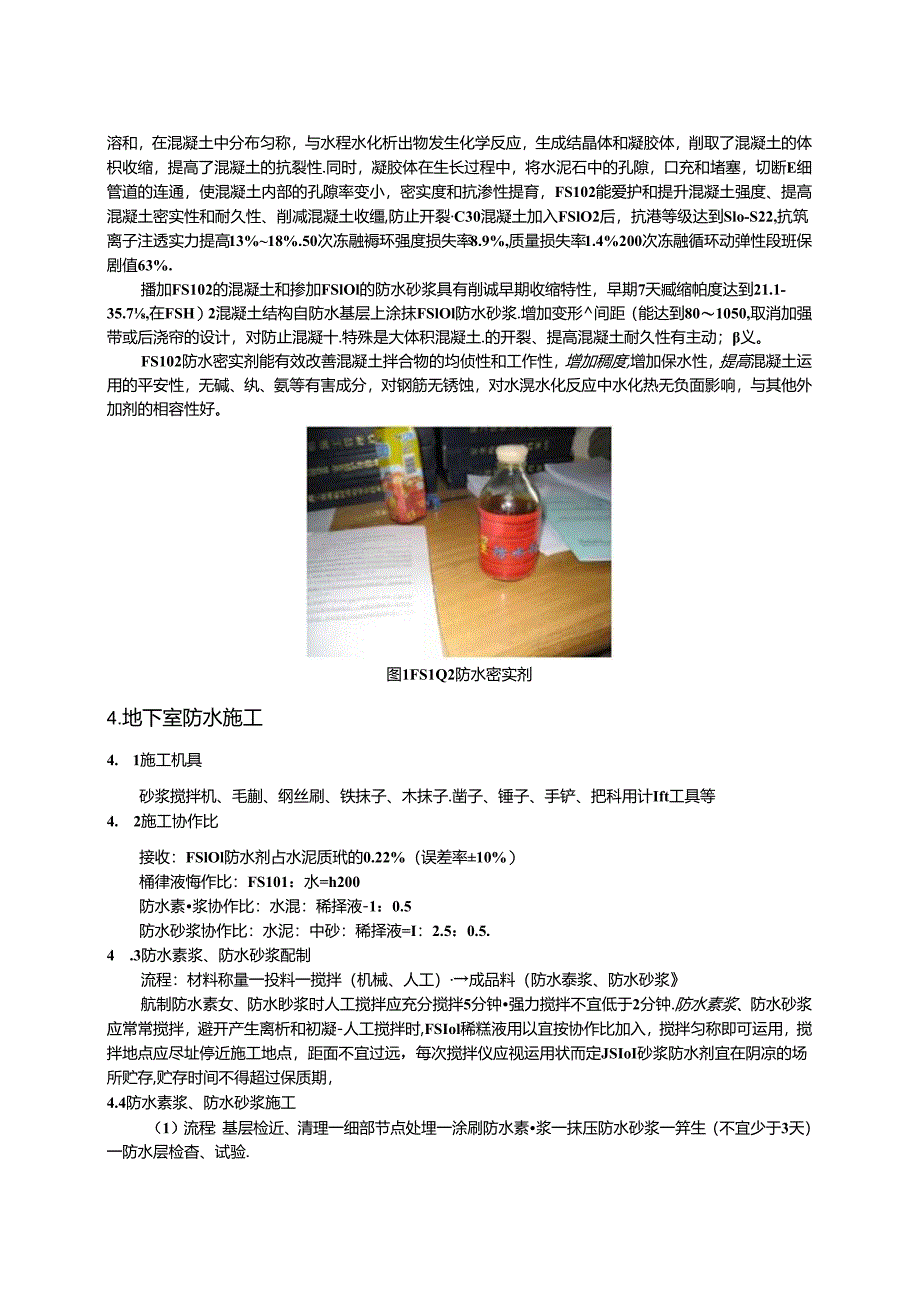

4、FS102为橙色液体，PH值11-13.稀律液PH值为7-8（见图1,掺埴为枝凝材料很优的0.21%.无毒、无害、无污染.FS102是而含水泥活性、强化成分的特种混凝土需实材料，产品呈无机液化状态，性能稳定.与水自然溶和，在混凝土中分布匀称，与水程水化析出物发生化学反应，生成结晶体和凝胶体，削取了混凝土的体枳收缩，提高了混凝土的抗裂性.同时，凝胶体在生长过程中，将水泥石中的孔隙，口充和堵塞，切断E细管道的连通，使混凝土内部的孔隙率变小，密实度和抗渗性提育，FS102能爱护和提升混凝土强度、提高混凝土密实性和耐久性、削减混凝土收缰,防止开裂C30混凝土加入FSlO2后，抗港等级达到Slo-S22
5、,抗筑离子注透实力提高13%18%.50次冻融褥环强度损失率8.9%,质量损失率1.4%200次冻融循环动弹性段班保剧值63%.播加FS102的混凝土和掺加FSlOl的防水砂浆具有削诚早期收缩特性，早期7天臧缩帕度达到21.1-35.7,在FSH）2混凝土结构自防水基层上涂抹FSlOl防水砂浆.增加变形间距（能达到801050,取消加强带或后浇帘的设计，对防止混凝十.特殊是大体积混凝土.的开裂、提高混凝土耐久性有主动；义。FS102防水密实剂能有效改善混凝土拌合物的均侦性和工作性，增加稠度,增加保水性，提高混凝土运用的平安性，无碱、纨、氨等有害成分，对钢筋无锈蚀，对水滉水化反应中水化热无负面影
6、响，与其他外加剂的相容性好。图1FS1Q2防水密实剂4.地下室防水施工4. 1施工机具砂浆搅拌机、毛蒯、纲丝刷、铁抹子、木抹子.凿子、锤子、手铲、把科用计Ift工具等4. 2施工协作比接收：FSlOl防水剂占水泥质玳的0.22%（误差率10%）桶律液悔作比：FS101：水=h200防水素浆协作比：水混：稀择液-1：0.5防水砂浆协作比：水泥：中砂：稀择液=I：2.5：0.5.4 .3防水素浆、防水砂浆配制流程：材料称量一投料一搅拌（机械、人工）成品料（防水泰浆、防水砂浆航制防水素女、防水眇浆时人工搅拌应充分搅拌5分钟强力搅拌不宜低于2分钟.防水素浆、防水砂浆应常常搅拌，避开产生离析和初凝-人工

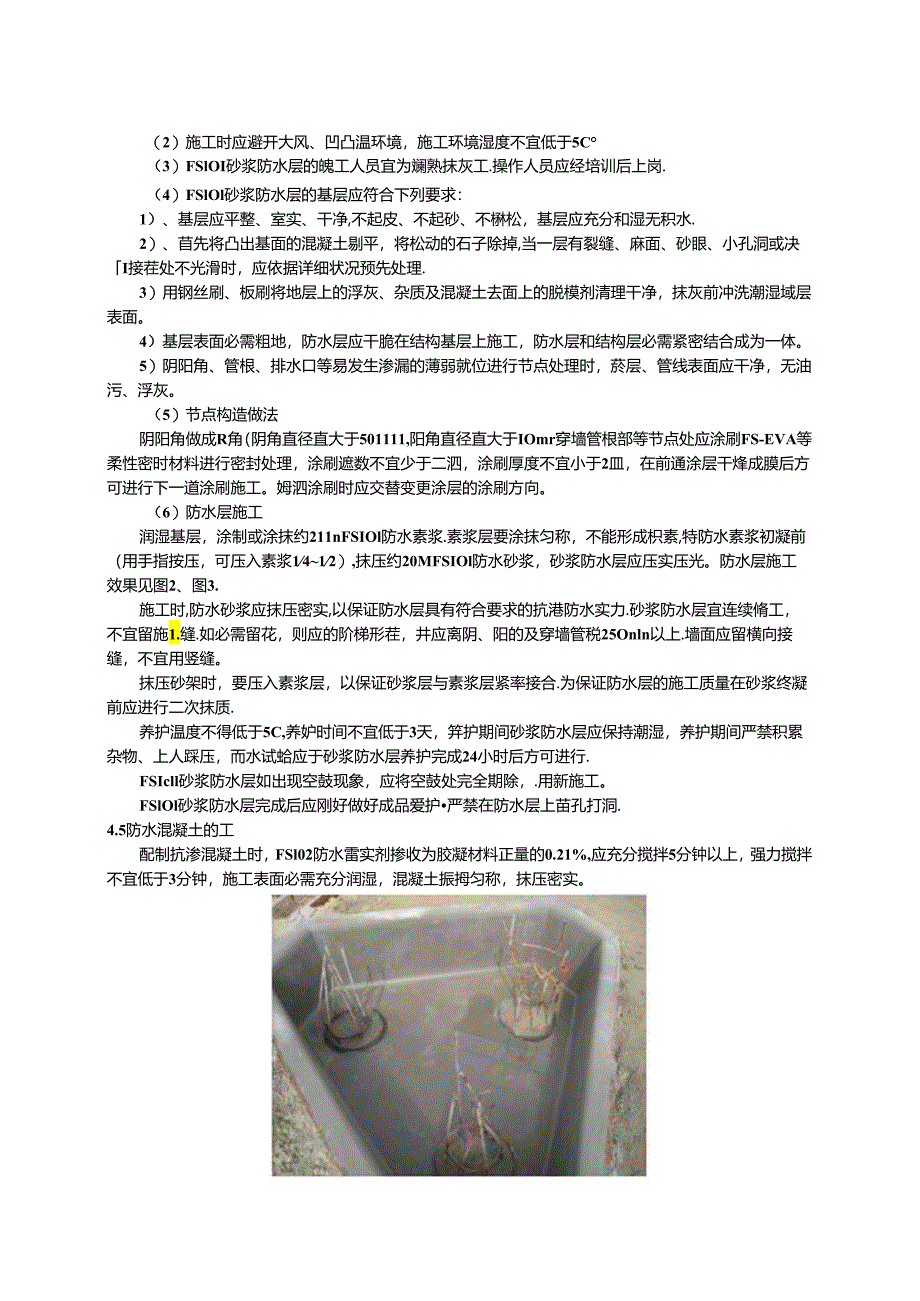

7、搅拌时,FSIol稀糕液用以宜按协作比加入，搅拌匀称即可运用，搅拌地点应尽址停近施工地点，距面不宜过远，每次搅拌仪应视运用状而定JSIoI砂浆防水剂宜在阴凉的场所贮存,贮存时间不得超过保质期，4.4防水素浆、防水砂浆施工（1）流程：基层检近、清理一细部节点处埋一涂刷防水素浆一抹压防水砂浆一笄生（不宜少于3天）一防水层检杳、试验.（2）施工时应避开大风、凹凸温环境，施工环境湿度不宜低于5C（3）FSlOI砂浆防水层的魄工人员宜为斓熟抹灰工.操作人员应经培训后上岗.（4）FSlOl砂浆防水层的基层应符合下列要求：1）、基层应平整、室实、干净,不起皮、不起砂、不楙松，基层应充分和湿无积水.2）、苜先
8、将凸出基面的混凝土剔平，将松动的石子除掉,当一层有裂缝、麻面、砂眼、小孔洞或决I接茬处不光滑时，应依据详细状况预先处理.3）用钢丝刷、板刷将地层上的浮灰、杂质及混凝土去面上的脱模剂清理干净，抹灰前冲洗潮湿域层表面。4）基层表面必需粗地，防水层应干脆在结构基层上施工，防水层和结构层必需紧密结合成为一体。5）阴阳角、管根、排水口等易发生渗漏的薄弱就位进行节点处理时，菸层、管线表面应干净，无油污、浮灰。（5）节点构造做法阴阳角做成R角（阴角直径直大于501111,阳角直径直大于IOmr穿墙管根部等节点处应涂刷FS-EVA等柔性密时材料进行密封处理，涂刷遮数不宜少于二泗，涂刷厚度不宜小于2皿，在前通涂
9、层干烽成膜后方可进行下一道涂刷施工。姆泗涂刷时应交替变更涂层的涂刷方向。（6）防水层施工润湿基层，涂制或涂抹约211nFSIOl防水素浆.素浆层要涂抹匀称，不能形成枳素,特防水素浆初凝前（用手指按压，可压入素浆1412）,抹压约20MFSIOl防水砂浆，砂浆防水层应压实压光。防水层施工效果见图2、图3.施工时,防水砂浆应抹压密实,以保证防水层具有符合要求的抗港防水实力.砂浆防水层宜连续脩工，不宜留施1.缝.如必需留花，则应的阶梯形茬，井应离阴、阳的及穿墙管税25Onln以上.墙面应留横向接缝，不宜用竖缝。抹压砂架时，要压入素浆层，以保证砂浆层与素浆层紧率接合.为保证防水层的施工质量在砂浆终凝前
10、应进行二次抹质.养护温度不得低于5C,养妒时间不宜低于3天，笄护期间砂浆防水层应保持潮湿，养护期间严禁积累杂物、上人踩压，而水试蛤应于砂浆防水层养护完成24小时后方可进行.FSIcll砂浆防水层如出现空鼓现象，应将空鼓处完全期除，.用新施工。FSlOl砂浆防水层完成后应刚好做好成品爱护严禁在防水层上苗孔打洞.4.5防水混凝土的工配制抗渗混凝土时，FSl02防水雷实剂掺收为胶凝材料正量的0.21%,应充分搅拌5分钟以上，强力搅拌不宜低于3分钟，施工表面必需充分润湿，混凝土振拇匀称，抹压密实。图2机票承台FSIDl砂浆防水以图3电梯井坑壁FSIOI砂强防水层5.结束语本工程地下室采纳FSIOI、F
11、SK）2刚性复合防水技术，75In长400皿厚钢筋混凝土底板一次性连续浇筑完成，未留设后浇带和加强带，混凝土结构未发觉裂缝（见图，1）,8.2m深的地下电悌井坑，在基坑降水停止，地卜水位上升后,未发觉渗涧现象。依据不同的防水级别要求,在地下防水工程中,混凝土中搀入FSlO2防水密实剂与FSl（H防水砂浆相结合完成地下建筑防水工程.能有效加快工程工期,降低综合成本,提高地下工程防水耐久寿命。能有效削减混凝土的收缩开裂，能械削诚或取消后浇带和加强带的设？1.降低施工难度，削战工程隐患。原材料为无机材料,不燃烧、无毒、无害、平安环保.可满意建筑物耐久性要求.施工相对简便，可由工程的土建施工中位干脆施
12、工，削减了管理环节，FSK）I防水砂浆可在湖湿基层上修工.与传统SBS卷材防水相比，采纳FSlo2、FSlol地下刚性坡合防水技术，地下室底板防水探合成本降低42元m,地下室外墙防水综合成本降低23元nf,传统SBS卷材防水，现浇混凝上之后，做防水球要专业施工队伍,存在施工工序交接程序,对施条件要求严格,基面清理干净并找平.养护干燥.然后才能铺贴卷材并做爱护烯.FSIO2、KSlOl地下倒性凝合防水技术，现浇混凝土之后,无须专业队伍，施工方干腌抹压防水砂浆，对施工条件无特殊要求，毡面清理干净，潮湿作业尤佳,无须找平层，较传统防水施工简洁，削诚工序，节约工期约710d,遇到阴雨天可能节约更多大。图17K40。EM推卜空钢的泥发上帙板未发觉裂地
