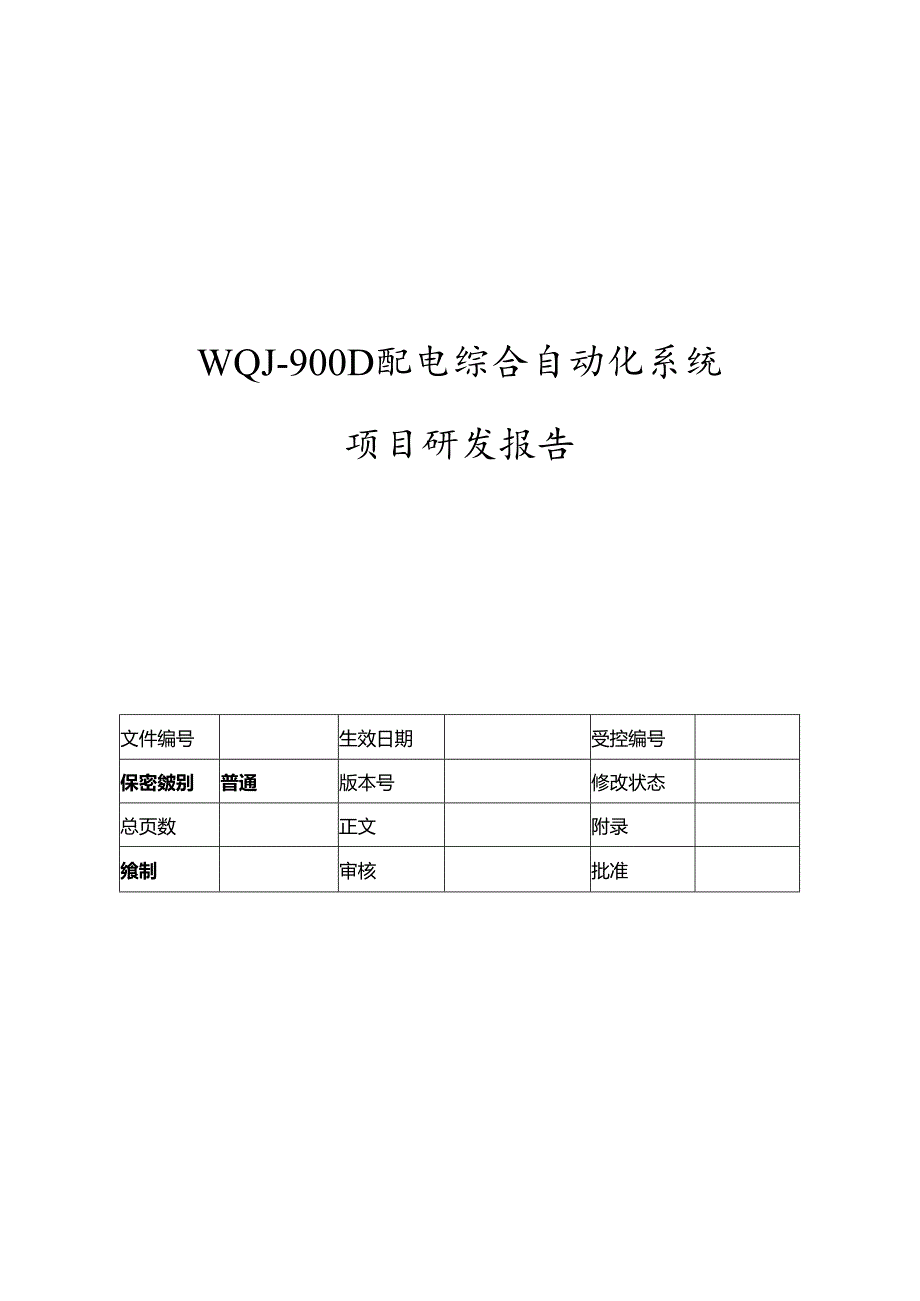

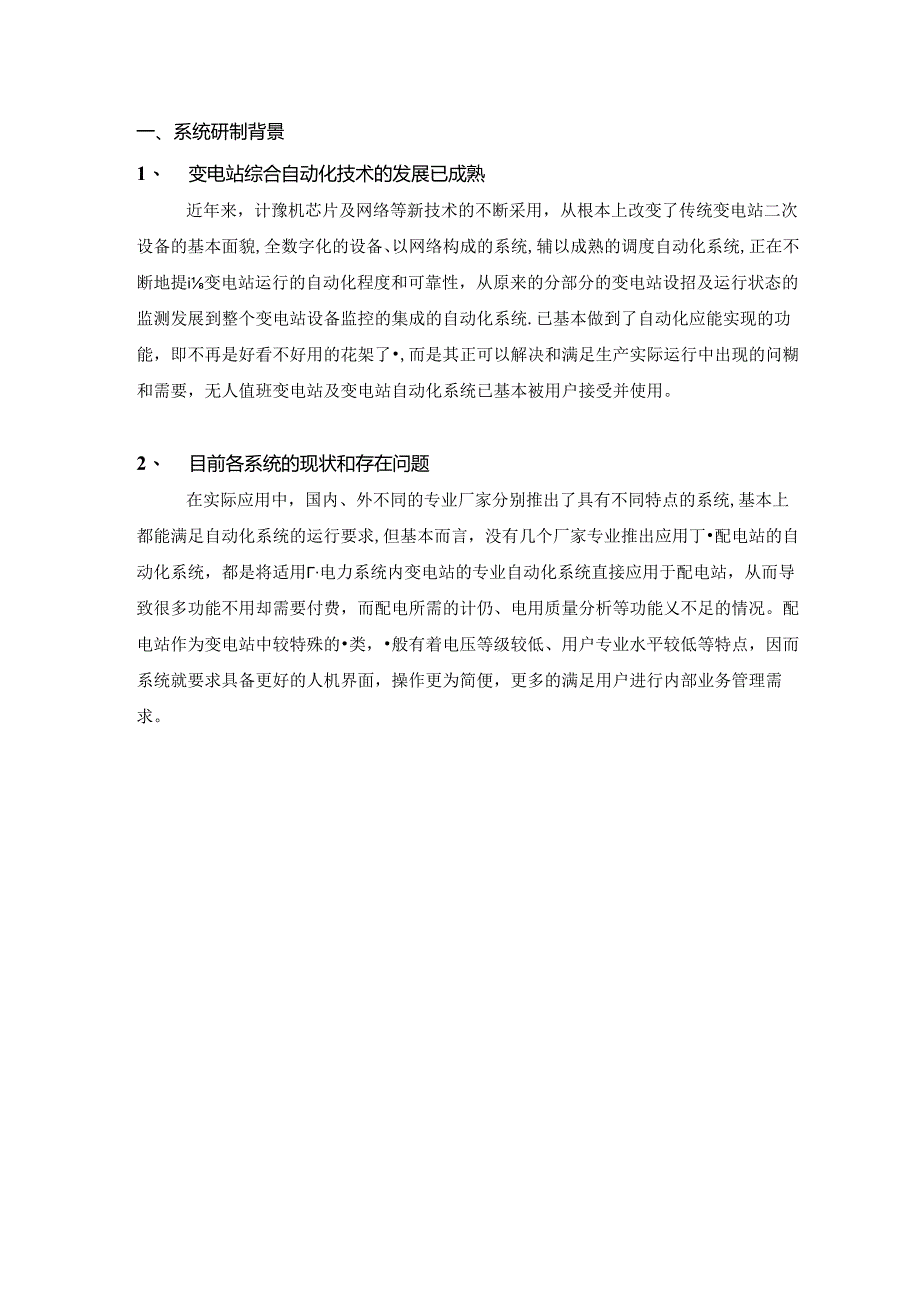

1、WQJ-900D配电综合自动化系统项目研发报告文件编号生效日期受控编号保密皴别普通版本号修改状态总页数正文附录飨制审核批准一、系统研制背景1、 变电站综合自动化技术的发展已成熟近年来，计豫机芯片及网络等新技术的不断采用，从根本上改变了传统变电站二次设备的基本面貌,全数字化的设备、以网络构成的系统,辅以成熟的调度自动化系统,正在不断地提i变电站运行的自动化程度和可靠性，从原来的分部分的变电站设招及运行状态的监测发展到整个变电站设备监控的集成的自动化系统.已基本做到了自动化应能实现的功能，即不再是好看不好用的花架了,而是其正可以解决和满足生产实际运行中出现的问糊和需要，无人值班变电站及变电站自动化

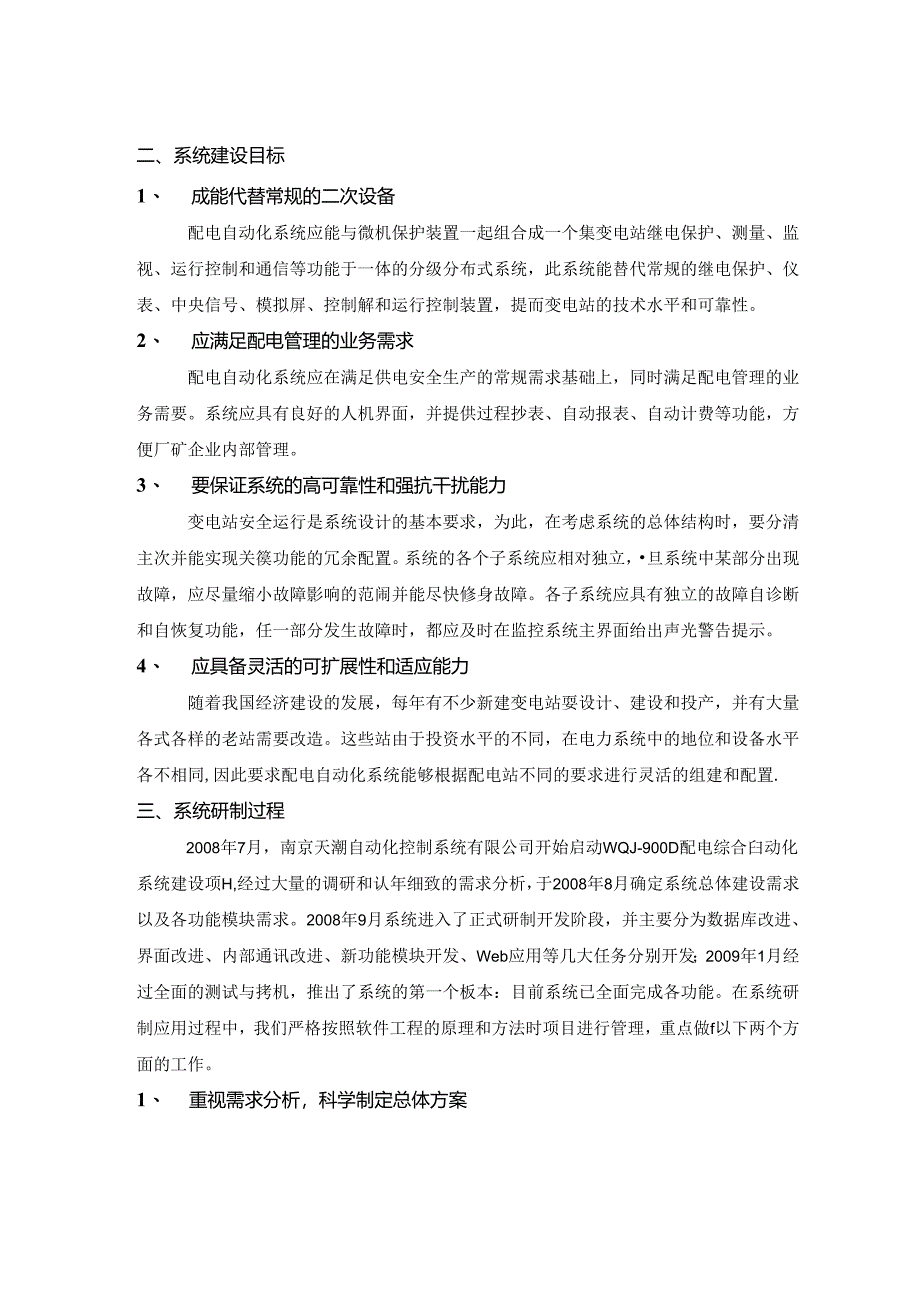

2、系统已基本被用户接受并使用。2、 目前各系统的现状和存在问题在实际应用中，国内、外不同的专业厂家分别推出了具有不同特点的系统,基本上都能满足自动化系统的运行要求,但基本而言，没有几个厂家专业推出应用丁配电站的自动化系统，都是将适用电力系统内变电站的专业自动化系统直接应用于配电站，从而导致很多功能不用却需要付费，而配电所需的计仍、电用质量分析等功能乂不足的情况。配电站作为变电站中较特殊的类，般有着电压等级较低、用户专业水平较低等特点，因而系统就要求具备更好的人机界面，操作更为简便，更多的满足用户进行内部业务管理需求。二、系统建设目标1、 成能代替常规的二次设备配电自动化系统应能与微机保护装置一起
3、组合成一个集变电站继电保护、测量、监视、运行控制和通信等功能于一体的分级分布式系统，此系统能替代常规的继电保护、仪表、中央信号、模拟屏、控制解和运行控制装置，提而变电站的技术水平和可靠性。2、 应满足配电管理的业务需求配电自动化系统应在满足供电安全生产的常规需求基础上，同时满足配电管理的业务需要。系统应具有良好的人机界面，并提供过程抄表、自动报表、自动计费等功能，方便厂矿企业内部管理。3、 要保证系统的高可靠性和强抗干扰能力变电站安全运行是系统设计的基本要求，为此，在考虑系统的总体结构时，要分清主次并能实现关篌功能的冗余配置。系统的各个子系统应相对独立，旦系统中某部分出现故障，应尽量缩小故障影
4、响的范闹并能尽快修身故障。各子系统应具有独立的故障自诊断和自恢复功能，任一部分发生故障时，都应及时在监控系统主界面绐出声光警告提示。4、 应具备灵活的可扩展性和适应能力随着我国经济建设的发展，每年有不少新建变电站耍设计、建设和投产，并有大量各式各样的老站需要改造。这些站由于投资水平的不同，在电力系统中的地位和设备水平各不相同,因此要求配电自动化系统能够根据配电站不同的要求进行灵活的组建和配置.三、系统研制过程2008年7月，南京天潮自动化控制系统有限公司开始启动WQJ-900D配电综合臼动化系统建设项H,经过大量的调研和认年细致的需求分析，于2008年8月确定系统总体建设需求以及各功能模块需求
5、。2008年9月系统进入了正式研制开发阶段，并主要分为数据库改进、界面改进、内部通讯改进、新功能模块开发、Web应用等几大任务分别开发；2009年1月经过全面的测试与拷机，推出了系统的第一个板本：目前系统已全面完成各功能。在系统研制应用过程中，我们严格按照软件工程的原理和方法时项目进行管理，重点做f以下两个方面的工作。1、 重视需求分析，科学制定总体方案号虑到配电自动化系统对数据实时性的要求，我们仔细甄别了各种数据存储访问的机制，包括数据文件、关系数据库、内存数据库等，他们分别具有部需灵活、功能强大、效率高等优点，但同时也各自存在明显的缺点.圾后我们根据配电自动化系统对数据存储的需求确定了关系
6、数据库与实时内存数据库相接合的方案，这样既能保证数据的实时性，又不用担心在历史数据很多的时候数据访问效率的问题。其次我们认真分析了现有的已投入使用的其它厂家的电力自动化系统.通盘考虑，从整个系统的安全、业务逻辑、性能、并发性、数据一致性及与老式变电站二次系统无缝衔接过渡等方面综合考虑：拿出了全新的设计方案，组织了电力专业技术人员、高校专业学者和线业务人员与系统研发人员一起进行充分的交流和讨论，使项目研发人员充分、全面理解r系统建设需求，确保系统投运后，能充分实现系统建设目标。2、 加强过程控制，确保开发质量在项目的设计开发阶段，我们对项目进行了全过程管理，重点把握影响系统质量的系统需求审杳、总
7、体设计审杳、软件单元测试和系统集成测试、功能模块评审等关键节点。在系统设计阶段，为减少设计偏差，确保系统的设计完全符合需求报告和初期制定的总体目标，我们加强/概要设计的审查工作.通过对单元测试和集成测试两个环节严格管理，有效地控制了系统的整体质量。同时为保证团队整体的工作质址和工作进度，我们加强r项目计划管理，对每项工作都制定了详细严格的计划，责任明确到人，并对计划执行情况及时检查落实。保证了项目的开发进度，有效地控制了开发成本。四、系统功能特点UQJ-OOOD配电综合自动化系统主耍用于用户站的计算机监视、管理和控制。系统通过测控装置,、微机保护及站内其它设备采集和处理变电站运行的各种数据，对
8、变电站的参数自动监视，按照运行人员的指令和预先设定的条件对变电站进行控制，为用户站运行维护人员提供配电站运行和监视所需的各项功能。减轻运行维护人员的工作强度，提高系统运行的税定性和可靠性。WQ.J-900D配电综合自动化系统由业内资深人员组成的团队，基于MicrosoftWindows操作系统，采用建立在ActiveX基础上的32位C+及其它软件的开发平台，采用面向对象的设计思想，经过多年的努力与实践开发而成。系统具有运行稳定、易扩展、适用性强、界面友好、功能完善、使用安全等特点。1、 完整解决方案保护装置、测控设备和计算机监控整体考虑，减少多余设备，功能分布更合理。所石设备之间无缝连接。2、
9、 分层分布式结构整个系统采用分层分布式结构，各层之间采用标准接口连接，任务分配合理，软件架构简单，系统结构灵活，能充分满足现场不同环境及用户特殊要求。3、 模块化结构系统采用模块化设计思想，由主模块及功能模块组成.各功能模块可独立装入和卸出，并可灵活组合，特别适用丁当今电力系统快速发展的需要.4、 网络化设计整个系统实现网络化设计，所仃前置管理软件、客户机和服务器之间既可在同一台计算机上连接，也可以通过局域网、远程网连接，使系统能适应不同类型的网络结构。五、系统应用前景WQJ-900D配电综合自动化系统使用十分方便,监控界面设计直观、科学且便于操作。系统能够实时采集配电站内各类数据，并将数据变
10、化情况，通过数字和图形在计算机界面上动态直观的反映出来，从而使用户能随时掌握整个变电站的运行情况，达到f监控系统的预期使用效果。系统可运行了企业内部网络，提供良好接口符系统相关数据集成到企业内部管理系统中，并能通过Web方式将关键告警、重要参数指标等信息进行展现。系统在各企业中的使用将有效的提高其电力运行的安全水平，并加强其对于电能源使用的日常管理.系统各项性能指标如下：数据精度：测量量：综合误差:99.99%开关量:遥信响应率：100%遥控正确率：100%系统响应时间遥测越区传送：W3秒遥测全系统扫描：38秒开关量变位反应时间：W1.秒事故变位报警反应时间：WI秒控制命令：WI秒遥调命令：S3秒画面响应：S1.3秒W1.3秒画面刷新: SCADA主备机故障切换时间：W1.O秒 可靠性指标系统可用率超过99.99%系统平均无故障时间(MTBF)30000小时 负荷率所有计算机的负荷率在正常状态下任意五分钟内小于30%,任意1()秒内小于50%。1.AN负荷率在正常状态卜任意5分钟内小于25%,在告警状态卜小于35%。
