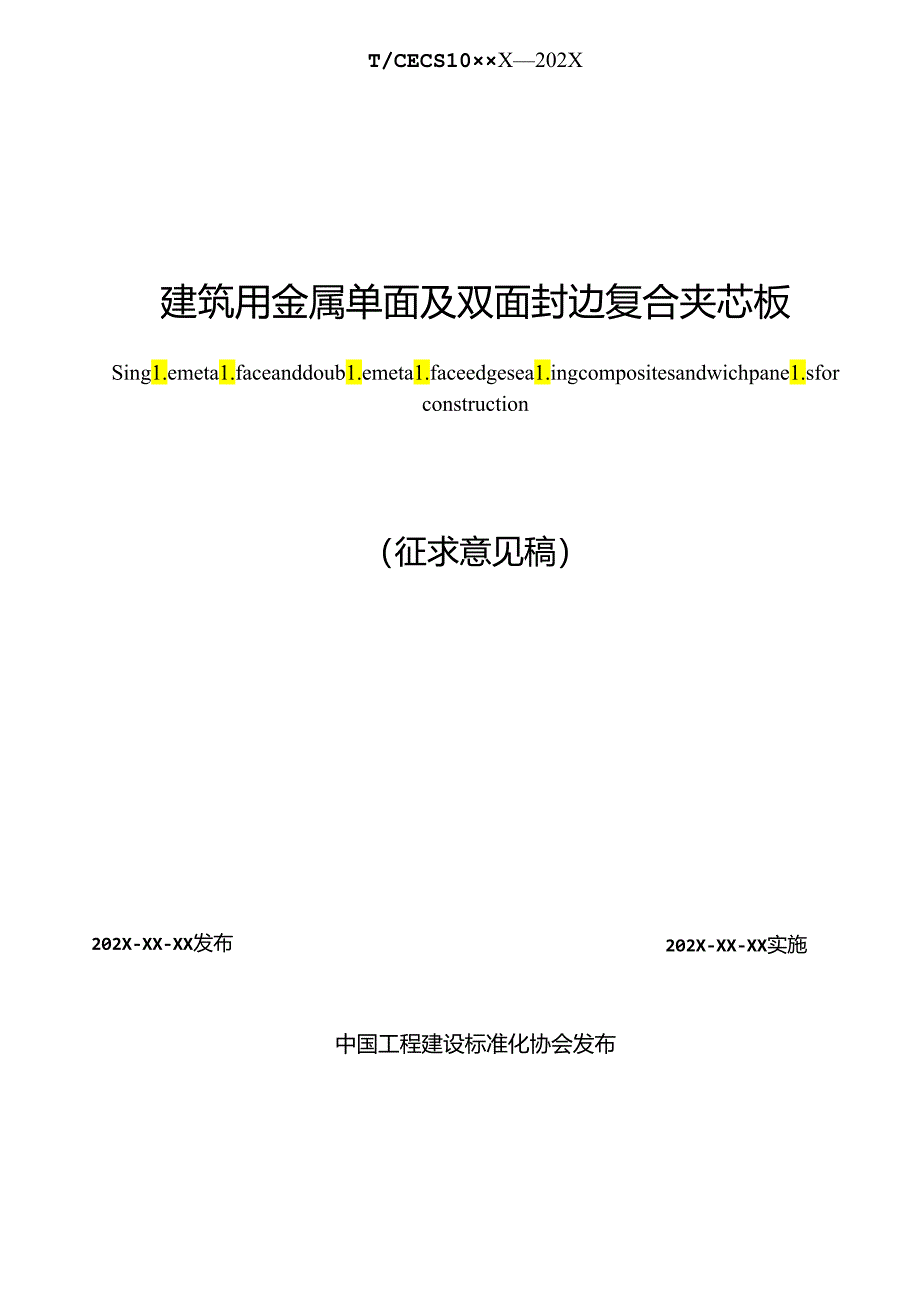

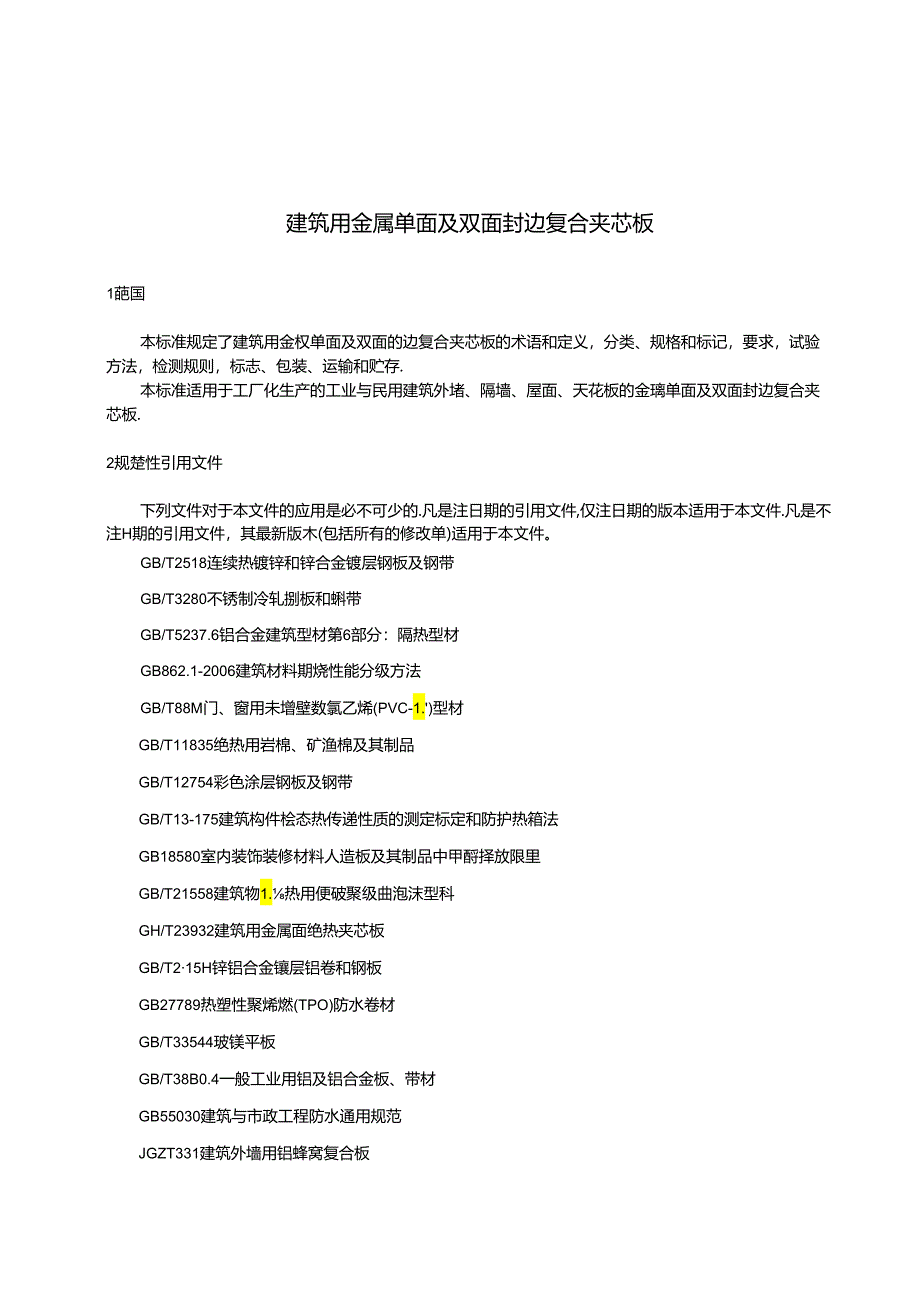

1、ICS91.120.30Q17备案号：XXXXXT/CECS10X202X建筑用金属单面及双面封边复合夹芯板Sing1.emeta1.faceanddoub1.emeta1.faceedgesea1.ingcompositesandwichpane1.sforconstruction（征求意见稿）202X-XX-XX实施202X-XX-XX发布中国工程建设标准化协会发布建筑用金属单面及双面封边复合夹芯板1葩国本标准规定了建筑用金权单面及双面的边复合夹芯板的术语和定义，分类、规格和标记，要求，试验方法，检测规则，标志、包装、运输和贮存.本标准适用于工厂化生产的工业与民用建筑外堵、隔墙、屋面、天花
2、板的金璃单面及双面封边复合夹芯板.2规楚性引用文件下列文件对于本文件的应用是必不可少的.凡是注日期的引用文件,仅注日期的版本适用于本文件.凡是不注H期的引用文件，其最新版木(包括所有的修改单)适用于本文件。GB/T2518连续热镀锌和锌合金镀层钢板及钢带GB/T3280不锈制冷轧捌板和蝌带GB/T5237.6铝合金建筑型材第6部分：隔热型材GB862.1-2006建筑材料期烧性能分级方法GB/T88M门、窗用未增壁数氯乙烯(PVC-1.)型材GB/T11835绝热用岩棉、矿渔棉及其制品GB/T12754彩色涂层钢板及钢带GB/T13-175建筑构件桧态热传递性质的测定标定和防护热箱法GB185
3、80室内装饰装修材料人造板及其制品中甲酹择放限里GB/T21558建筑物1.热用便破聚级曲泡沫型科GH/T23932建筑用金属面绝热夹芯板GB/T215H锌铝合金镶层铝卷和钢板GB27789热塑性聚烯燃(TPO)防水卷材GB/T33544玻镁平板GB/T38B0.4一般工业用铝及铝合金板、带材GB55030建筑与市政工程防水通用规范JGZT331建筑外墙用铝蜂窝复合板3术语和定义下列术语和定义适用于本文件。3.1金属面复合夹芯板ComPOSitesandwichpane1.由面层材料、时边材料和绝热芯材经拈接复合而成的夹芯板制品,金厩单面复合夹芯板sing1.emeta1.faceCaTPOS
4、itesandwichpane1.以单面金璃和单面防水卷材为面层,以快质聚匆脑泡沫空料、岩棉带等为绝热芯材的金属向红合央芯板，见附录A。3.3金属单面封边复合夹芯板sing1.emeta1.facecompostesandwichpane1.以单面金属和单面防水卷材为面层，以岩棉带等为绝热芯材，以PU发泡为封边的金属面凝合夹芯板，见附录A。3.4金属双面封边复合夹芯板doub1.emeta1.faceedgesea1.ingcompositesandwichpaneIs以双面金属为面层，以岩棉带等为绝热芯材，以PII发泡、PVC型材、断热铝型材、镀碎冷成型羽边为封边的金属面更合夹芯板，见附录A
5、,4分类规格和标记4.1 分类4.1.1 按面层数可分为：a）单面，代号为SF；b）XXiftj.代号为DF.4.1.2 按面层材料可分为：a）涂械钢板，代号为TD：b）不锈钢板，代号为BS.c）彩涂铝板，代号为CA。d）防水卷材,代号为WP.4.1.3 按芯材可分为：a）岩棉，代号为RW：b）聚匆图.代号为C）铝蜂窝，代号为AH。d）坡模板,代号为GvU4.14按用途可分为：a）墙板，代号为W：b）屋面板，代号为R。C）隔境板，代号为P。d）吊顶板，代号为C.4.15按封边可分为：a）聚祖南时边，代号为PU：b）PYC型材封边,代号为PYC.C）铝型材的边，代号为A1.d）该锌钢边封边,代号
6、为GS.4.2标记产品标记由面层数代号、面层材料代号、芯材代号、封边代号、用途代号、板规格尺寸（长度宽度厚度）、本标准编号组成.示例：示例1：涂被铜板金属用面岩棉聚氨而封边复合夹芯屋面板，板长度为3600ran,宽度为3000加，厚度为150urn.芯材厚度为148ma,标记为：SF-TIhPU-R-PtJ-3600X3000X150X118T/CECS10XXX-202X.示例2：彩涂铝板佥属双面铝蜂窝铝型材时边或合夹芯堵面板，板长强为3600IIIn,宽度为3300m,厚度为15011m,芯材厚度为148rrm.标记为：DFCAA1.1.WA1.3600X3000X150X148-T/CE
7、CSIOXXX202X.5一般要求5, 1面层5.1.1 涂螳钢板涂镀钢板的选择应符合GB/T12754,GBZT2518、GB/T245”标准中的要求,面层基板公称皿度不得小于0.5im。5.1.2 不锈钢板应符合GB/T3280标准的要求,面层基板公称厚度不得小于0.511m.5.1.3 彩涂铝板应符合GBT3880.4标准的要求,面材公称厚度不宜小于1.Omm,背板公称庠度不宜小干0.7皿.5.1.4 防水卷材应符合GB27789标准的要求,公称耳度应符合OB55030中的要求。5.2芯材5.2.1硬质聚氨酯泡沫塑料（PtJR或P1.R）应符合GIVT21558标准的规定，其中物理力学性
8、能应符合类型I1.的规定，并且密度不得小于38kgm.5.2.2 岩棉应符合GB/T11835标准的规定.密度应大于K）Okg/“5.2.3 铝蜂窝应符合JG/T331标准的规定，直为六边形结构，边长不宜大于IOnnu边长不大于6m的铝蜂窝芯其拈箔厚度不宜小于0.0511m.边长611mIOnm的铝蛀窝芯其愕箔厚度不宜小于0.07ITnU应符合GB/T33514标准的规定，宜选用B类产品，厚度不得小于3伽，密度900T100kgm.5.3封边材料5. 3.1硬质黑氨酯泡沫塑料(PU)应符合GB/T215S8标准的规定,其中物理力学性能应符合类型H的规定，并且密度不得小于40km.6. 3.2P
9、VC型材应符合GB/T8814标准的规定,其中物理力学性能应符合类型B的规定,厚度不宜小于2.511三,7. 3.3铝型材应符合GB/T5237.6标准的规定，其中物理力学性能应符合6063-T5牌号的规定，厚度不宜小于2511v11。8. 34镀锌钢边应符合G8/T2518标准的规定,其中物理力学性能应符合S250GDZS350GD,Z牌号的规定,厚度不得小于0.6m.54粘结剂粘结剂应符合相关标准的规定.其中甲醛含疑应达到GB18580标准中EI级的规定，林放成应小于1.5三g1.,6要求6.1外观质量外观质状应符合表1的规定。表1外观质量要求项EI质量要求板面板面平整：无明显凹凸、翘曲、
10、变形：表面清洁、色泽均匀：无胶痕、油污：无明显划痕、磕碰、伤痕等，切口切口平白、切面整齐、无毛剌、面材与芯材之间粘结牢固、芯材密实。芯板芯板切面应整齐,无大块刹落.块与块之间接统无明故间隙.6.2尺寸允许偏差产品主要班格尺J和允许偏差应符合GB/T23932的规定，其它规格尺寸由供需双方商定。6.3物理性能产品的传热系数应符合GB/T23932的规定，可参考表3数据，其它传热系数由供需双方协商确定。表3传热系数8稔哮度11n性热系数UWrfO500.45佥M面硬质聚氨酯夹芯板PU750.301000.23500.85800.56金褐面岩棉夹芯板RW1000.461200.381500.316.
11、3.2粘结性能6. 3.2,1粘结强度金属面与芯材的粘结强度应符合GB/T23932的规定.防水卷材与芯材的拈结强度应不小于0.1(WPa.7. 3.2.26离怏能金属面与芯材的剥肉性能应符合GB/T23932的规定.防水卷材与芯材的90利肉强我应不小于30N50mn.8. 3.3抗弯承载力双向板抗弯承载力应符合GB/T23932的规定.附录B可作为挠度设计的参考.6.4防火性靛6. 4.1燃烧性能燃烧性能按照M8624-2006分级，其中封边材料不低于BI级.7. 4.2耐火极限保温材料的耐火极限应符合GB/T23932的规定.7试验方法7.1 外观质量外观质版应符合GB/T23932的规定
12、。8. 2尺寸和允许偏差尺寸和允许偏基应符合GB/T23932的规定.7. 3物理性诧7. 3.1传热系数传热系数的测定按CB/T13475的规定进行.7. 3.2粘结性能粘结性能应符合GB/T23932的规定,其中防水卷材与芯材的90利尚强度应符合JC/T863的规定.9. 3.3抗弯承载力抗穹承载力应符合GB/T23932的规定。74防火性能防火性能应符合GB/T23932的规定。8检验规则81检验分类出厂检验与型式检验”10. 2出厂检验产品出厂时必须进行出厂检验,检验项目包括外观、尺寸偏差、面密度、刹离性能.11. 3型式检验有下列情况之一时，应进行型式检脸：a）新产品投产定型鉴定时：
13、b）正常生产时,每一年进行一次：耐火试5金每两年进行一次：传热系数同一原材料、同一生产工艺、不同规格的产品应以爆簿厚度产品进行试验：O原材料、工艺等发生较大变动时；d）杵产半年以上.快更生产时：e）国家质疑赛籽部门要求进行时.型式检验底11包括技术要求中的全部项11。84组批与抽样8.4.1组批以同一原材料、同一生产工艺、同一规格，税定连续生产的产品为一个检验批。8.4.2抽样抽样应符合GB/T23932的规定.8. 5判定规则8.5.1外观与尺寸偏差若检验结果外观顷业与尺寸偏差均符合6.1、6.2规定，则判定该试件合格：若有一项不符合标准，则判定该试件不合格，若一个检验批的样本中,不合格试件
