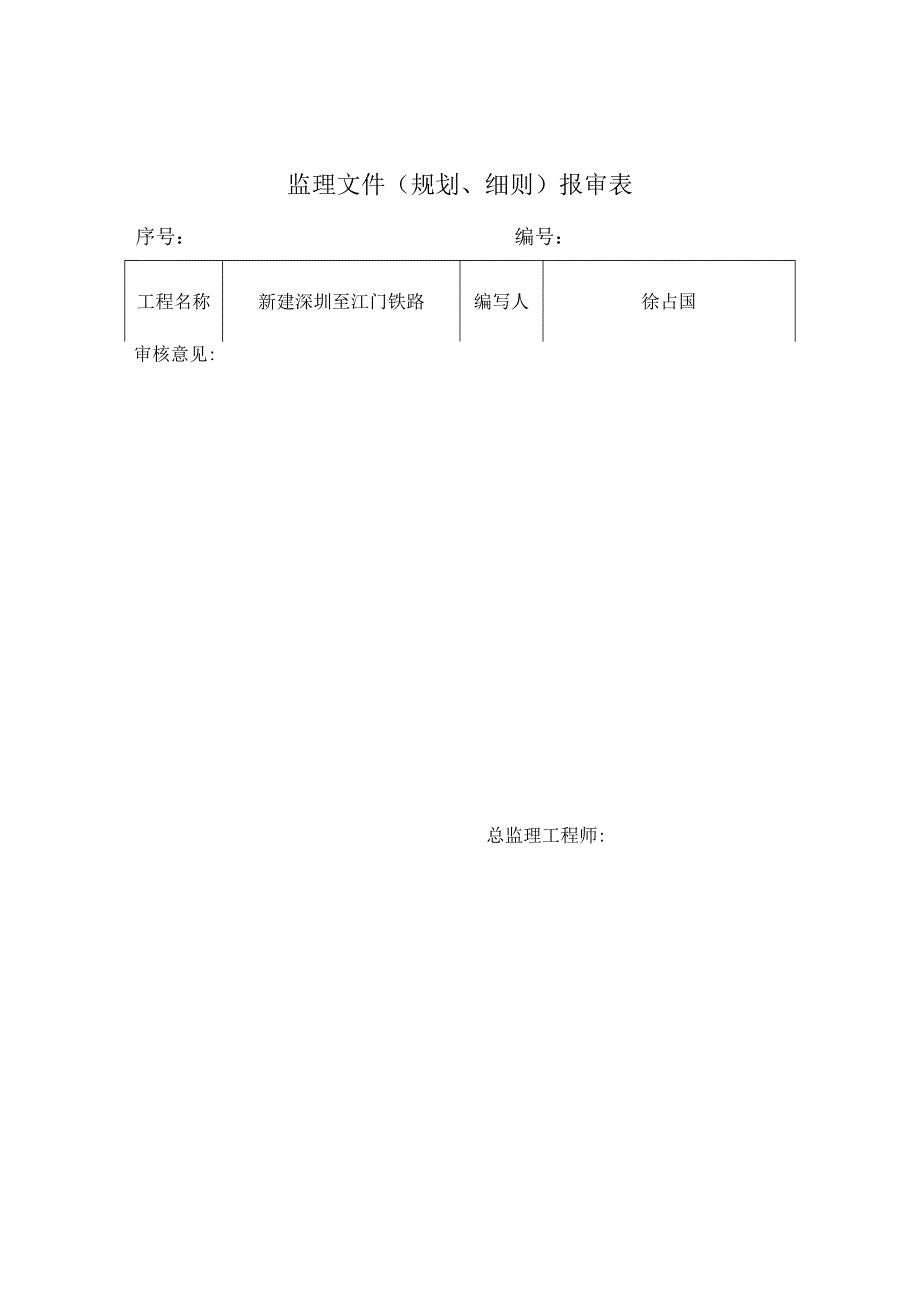

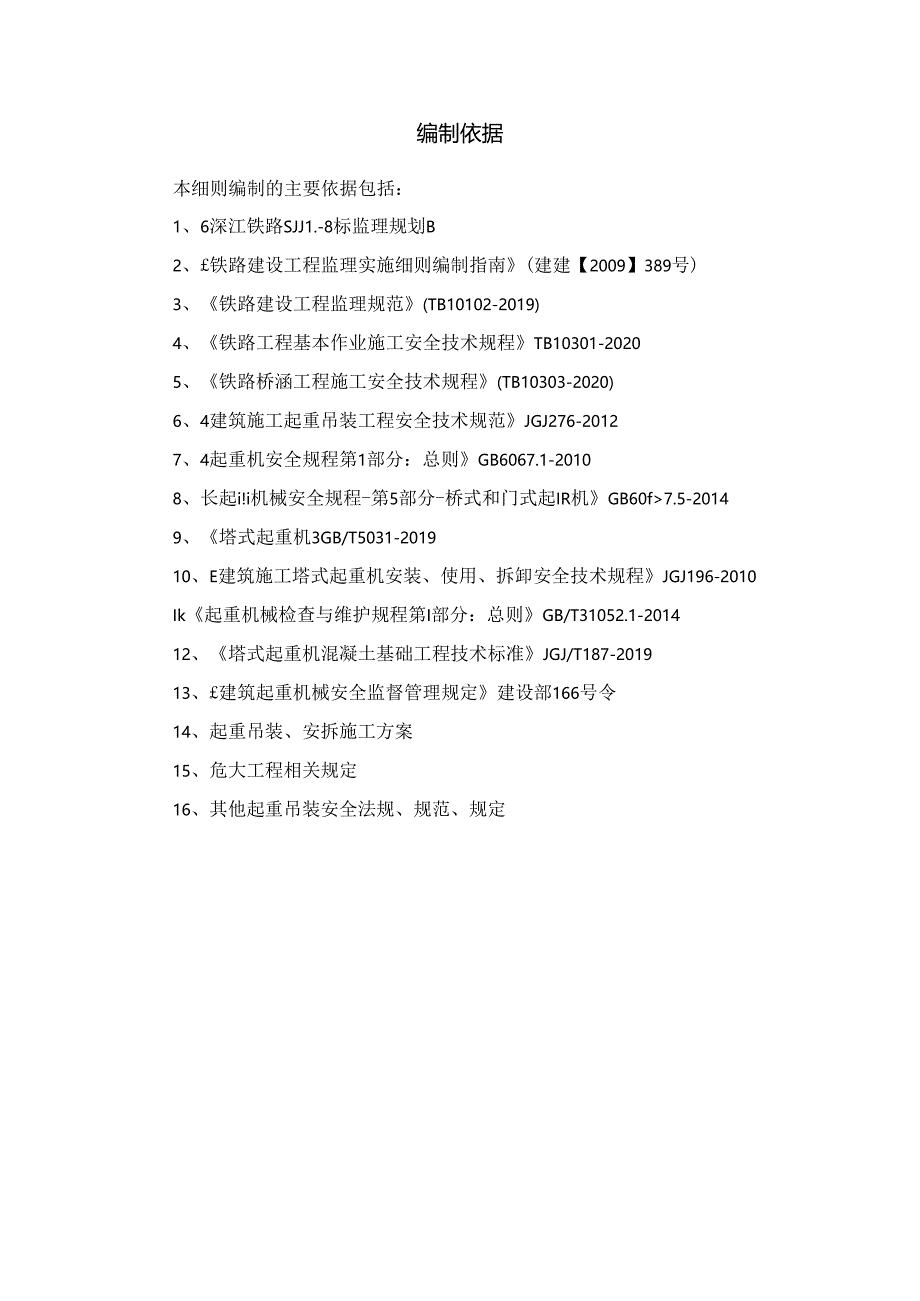

1、新建深圳至江门铁路SJJ1.-8标起重吊装及安拆监理实施细则石家庄铁源工程咨询有限公司深江铁路工程监理站2022年12月20日监理文件（规划、细则）报审表序号：编号：工程名称新建深圳至江门铁路编写人徐占国审核意见:总监理工程师:编制依据本细则编制的主要依据包括：1、6深江铁路SJJ1.-8标监理规划B2、铁路建设工程监理实施细则编制指南(建建【2009】389号)3、铁路建设工程监理规范(TB10102-2019)4、铁路工程基本作业施工安全技术规程TB10301-20205、铁路桥涵工程施工安全技术规程(TB10303-2020)6、4建筑施工起重吊装工程安全技术规范JGJ276-20127
2、、4起重机安全规程第1部分：总则GB6067.1-20108、长起i!i机械安全规程-第5部分-桥式和门式起IR机GB60f7.5-20149、塔式起重机3GB/T5031-201910、E建筑施工塔式起重机安装、使用、拆卸安全技术规程JGJ196-2010Ik起重机械检查与维护规程第I部分：总则GB/T31052.1-201412、塔式起重机混凝土基础工程技术标准JGJ/T187-201913、建筑起重机械安全监督管理规定建设部166号令14、起重吊装、安拆施工方案15、危大工程相关规定16、其他起重吊装安全法规、规范、规定一、专业工程特点及其技术质*标准11.监理标段工程概况12 .专业工
3、程特点13 .吊装及安拆作业特点2二、监理工作范围及重点31 .监理工作范圉32 .起重吊装及安拆监理工作重点3三、监理工作流程3监理工作流程图3四、监理工作控制目标及要点51 .监理工作拄制目标52 .监理工作控制要点5五、座理工作控制目标及要点161 .监理工作方法162 .监理措篇16旁站监理实施细则一、专业工程特点及其技术腰量标准1 .监理标段工程概况新建深圳至江门铁路施工监理SJJ1.-8标段对应SJSG-9标工程范根，即DK53+595DK65+392（不含洪奇沥公铁合建特大桥主跆段DKo5833.64DK060t044.94）范围内的正线及洪奇沥公铁合建特大桥公铁合建段的广珠（澳
4、高铁、城市道路与深江铁路同步实施工程、南沙劫走线及存车场等站前工程施工图全部监理内容。新建深圳至深江铁路工程总工期目标：计划工期：2009日历天，计划开工日期2022年9月30日（智定），计划竣工日期2028年3月31日。本监理标段由中铁十局负成施工。2 .专业工程特点2.1 路基工程特点2. 1.1.本标段共有路基3216.3m,分为3段，其中松软路基2段、松软土地基路堤、浸水路基1段.特殊路基主要有软上路基、松软土路基、浸水路堤。正线采预制管桩、搅拌桩等方法处理，动走线、站场等采用1.5m间距旋喷桩等更合地基，工程地基处理较为优杂。本标段内3段路基地用处理设计衣序号起始里程终止里程工点长度
5、（）设计主要工程措施备注1DK53+595DK53+639.6611.66直径40Cm预制管桩地鹤处理：256根7424米正战2K54-73.69DK56+U9.331145.64搅拌桩直径0.5m1554根32325米：间距】果料揖水板:增压真空预压+御距1.h1.塑料排水板;55336根,97.43万米南沙站场33DK2+O17GDK4+04320261.5m间距旋啧桩，322m深,4588根82422米：增JK真空预东+间距1.1.m现料排水板72583根，115.28万米南沙存车场、走行线3. 1.2本标段路基工程挖方：挖土石方78225/填方：A、B料和级配碎石713943m，2.2
6、 桥梁工程特点2.2.1本标段内桥梁共有4座特大桥。172m框架桥1座。箱涵5座。广中江特大桥-南沙站桥段,桥长3453.25m：广中江特大柝-洪奇沥水道桥段，桥长8298.615m；南沙站动走左线线特大桥，桥长908.02m：南沙站动走右线线特大桥，桥长1800.475m。其中,南沙站特大桥全长34大.2Inb中心里程DK55+353,共106个桥墩,89号墩梁部跨万新大道采用96m钢桁架梁。另有86-89号墩1880-48m连续梁。广中江特大桥至洪奇沥水道特大桥，中心里程DK61+242,全长8298.6m,11-12号墩跨越南沙港铁路采用64m钢纺架梁,另有54+100+54*60+10
7、0+60%72+135+72m等6联连续梁。南沙走动级左、右线特大桥有60+100+6Om等3联连续梁以上为本标段重点控制工程。2.2.2本标段桥梁具有工程量大、桥长、新技术含砥高、施工组杂的特点.主要采用支架现浇、挂篮悬臂灌注法调工.2.2.3桥梁工程数量表如卜丁房9柘更且1/vUIYftISrt,9(ttft*川1.tIiM9WIMMW嘛，1wcrx八I*XO24nM*2. 3框架桥及涵洞23.112m框架桥1座。2.3. 26m箱涵3座；3m箱涵2座。2.4. 建2.5. I钢筋加工场2个，一号钢筋加工场自建，二号钢筋加工场租用。2.6. 4.2拌台站2个，号拌合站搅拌设备3套,料仓棚内
8、24个料仓，27个筒仓：二号拌合站搅拌设备2套，料仓棚内10个料仓，16个筒仓。2.7. 3钢筋加工场棚架为钢结构立柱及梁架。3.吊装及安拆作业特点3.1汽车吊、履带吊：桥梁桩基钢护筒、钢筋笼、泥浆箱、导管、料斗、钢结构（栈桥、支架、钢桁梁配件、拌合站筒仓、钢筋加工场栩架等）、模板装拆、压重块、挂篮、配件、材料、辅料、设备等吊装。3. 2门式桥式起重机：钢筋加工厂内钢筋笼、设备、材料，单机起重限定为IOT03. 3塔吊：用于高雄、现浇梁、连续梁等模板、材料、工机具、辅料等吊装.二、监理工作范围及重点1 .监理工作范围新建深圳至江门铁路施工监理SJJ1.-8标段对应SJSG-9标工程范围，即DK
9、53595-DK65+392（不含洪奇沥公铁合建特大桥主跨段DK058+633.64DK060+014.91）范闱内的正线及洪奇沥公铁合建特大桥公铁合建段的广珠（澳）高铁、城市道路与深江铁路同步实施工程、南沙动走线及存车场等站前工程施工图全部监理内容。2 .起重吊装及安拆陈理工作重点2.1 吊装方案审核：2.2吊装设备、人员进场验收；钢丝绳、机械、吊具维修保养到位。2.3吊装巡视检查2.3.I设备、人员核对：2.3.2营业线、临近营业线吊装手续齐全，在批复计划范围内施工，防护、监控到位，退场安全确认：2.3.3吊拆装符合施工方案、工艺流程、操作规程：2.1发现安全隐患及时采取措施（口头、书面）
10、通知施工单位立即整改消除隐患，必要时总监理工程师下发暂停令。2.5施工单位不服从监理指令存重大随患、屡教不改的向指挥部、监督部门专题报告.三、监理工作流程监理工作流程图保存文字、影像资料四、监理工作控制目标及要点1 .监理工作控制目标起重吊装O事故，无设符碰损、碰撞、倾覆、坠落事件，无人员伤害.2 .监理工作控制要点2.1 方案审核2. 1.1编写方案（危险性较大）1. 1.1.1采用非常规起重设备、方法，旦单件起吊重量在IOkN及以上的起重吊装工程。2. 1.1.2采用起重机械进行安装的工程。2.1.1.3起重机械安装和拆卸工程。2.1.2编写方案经论证（超过一定规模）2.1.2.1采用非常
11、规起重设备、方法，且单件起吊重量在100kN及以上的起至吊装工程。2.1.2.2起重量30OkN及以上。2.2设备进场验收1.2. 1设符验收资料附件制造许可证、产品合格证、监督检验标定合格证、备案证、自检合格证齐全。1.3. 篁设备掾作人员跄收进场验收，资格证齐全，在有效期。1.4. 业线、临近营业线篮工准备检查1.5. 1施工方案、计划已批复.1.6. 2安全协议签订。1.7. 4.3按规定参见相关准备会。1.8. 4需要停电的已停电。1.9. 5人员资格符合要求。2. 4.6各级管理人员、监控、防护及联络、安全田到位.3. 4.7设备已备案,2 .4.8防护范用及方案、标识、人员符合规定
12、。夜间照明满足安全施工需要。3 .4.9申请施工的调度指令已卜发。2.4.10环境确认，宙雨天、六级及以上大风大停止吊装.2.5巡视检查2.5.1 人员与设备核查.现场设备型号与规格、操作人员与进场设备、报的人员核对致。2.5.2 菸工作业范圉、内容、工艺符合审批、方案规定.2.5.3 吊索具检查1 .5.3.1辆丝绳1）钢丝绳应无死弯、不起油，在任何一个断面内的断丝数量不得超过此断面总根数的5乐当接头采用插接时，插接长度不得小于钢丝绳直径的20倍，总长度不得短于300m2）接头采用钢丝绳夹连接时应有足够的绳夹数量，并紧固牢靠。3）钢丝绳表面磨损或锈蚀的折减系数应按下表的规定确定。钢丝绳表面磨
13、损或锈蚀的折减系数钢丝绳衣面磨损或锈独Iit（*）1015202530-4040折减系数（%）8575706050报废注：钢丝绳衣面磨损或俯蚀后以每根斜丝绳的直径计算.4）钢丝绳断丝的更换标准应按下表的规定确定.豫I丝绳断益的更换标准钢丝绳的股数及丝数6X19=114加麻芯一根6X37=222加麻芯一根6X61=366加麻芯一根18X19=342加麻芯一根钢丝绳结构形式交叉顺向交叉解向交叉顺向交叉顺向纹丝纹丝纹丝纹丝纹丝跤丝钗丝纹丝每扭节柜中不准超过的断丝数1262211361836185）起亚吊装钢丝绳的安全系数应接下表的规定确定。起吊装胡丝绳的安全系数用途安全系数用途安全系数缆风绳3帕索（
