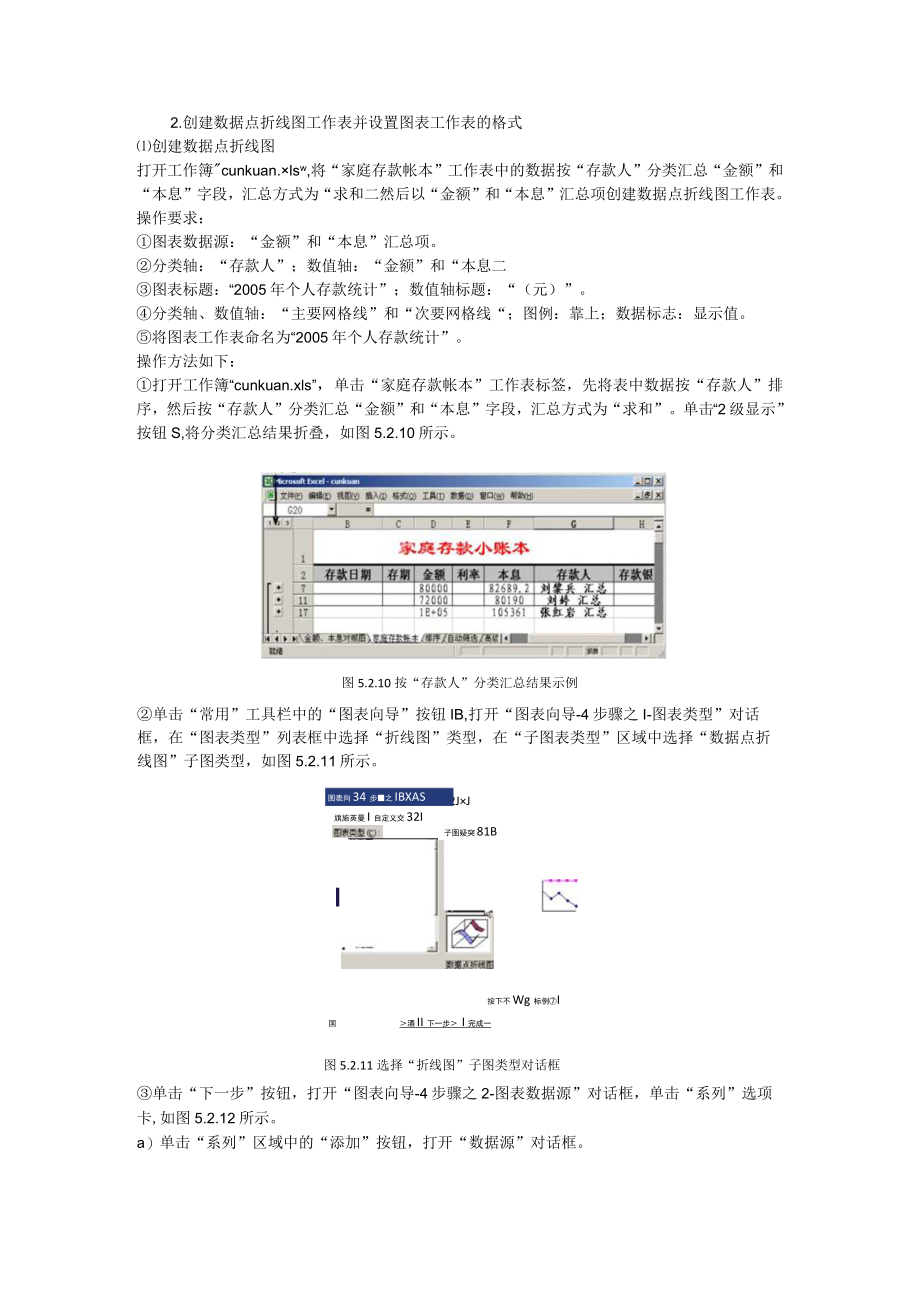

1、2.创建数据点折线图工作表并设置图表工作表的格式创建数据点折线图打开工作簿cunkuan.lsw,将“家庭存款帐本”工作表中的数据按“存款人”分类汇总“金额”和“本息”字段，汇总方式为“求和二然后以“金额”和“本息”汇总项创建数据点折线图工作表。操作要求：图表数据源：“金额”和“本息”汇总项。分类轴：“存款人”；数值轴：“金额”和“本息二图表标题：“2005年个人存款统计”；数值轴标题：“（元）”。分类轴、数值轴：“主要网格线”和“次要网格线“；图例：靠上；数据标志：显示值。将图表工作表命名为“2005年个人存款统计”。操作方法如下：打开工作簿“cunkuan.xls”，单击“家庭存款帐本”工
2、作表标签，先将表中数据按“存款人”排序，然后按“存款人”分类汇总“金额”和“本息”字段，汇总方式为“求和”。单击“2级显示”按钮S,将分类汇总结果折叠，如图5.2.10所示。图5.2.10按“存款人”分类汇总结果示例单击“常用”工具栏中的“图表向导”按钮IB,打开“图表向导-4步骤之I-图表类型”对话框，在“图表类型”列表框中选择“折线图”类型，在“子图表类型”区域中选择“数据点折线图”子图类型，如图5.2.11所示。2JJ旗施英曼I自定义交32I图表向34步之IBXAS子图疑突81B按下不Wg标例I国酒II下一步 I 完成一Ur-J，。t:图5.2.11选择“折线图”子图类型对话框单击“下一
3、步”按钮，打开“图表向导-4步骤之2-图表数据源”对话框，单击“系列”选项卡,如图5.2.12所示。a）单击“系列”区域中的“添加”按钮，打开“数据源”对话框。b）设置“系列”：单击“名称”文本框右侧的折叠按钮*J,再单击字段名称“金额”；单击“值”文本框右侧的折叠按钮*J,选中“金额”所在列的数据区域D7:DI7。“金额”系列设置完毕。按照同样的方法设置“本息”系列。如图5.2.13所示。c）设置“分类轴标志”：单击“分类（X）轴标志”框右侧的“折叠”按钮1,选中“存款人”所在列的数据区域（注意：不包括字段名），如图5.2.13所示。图5.2.13“数据源”对话图5.2.12”“图表向导-4

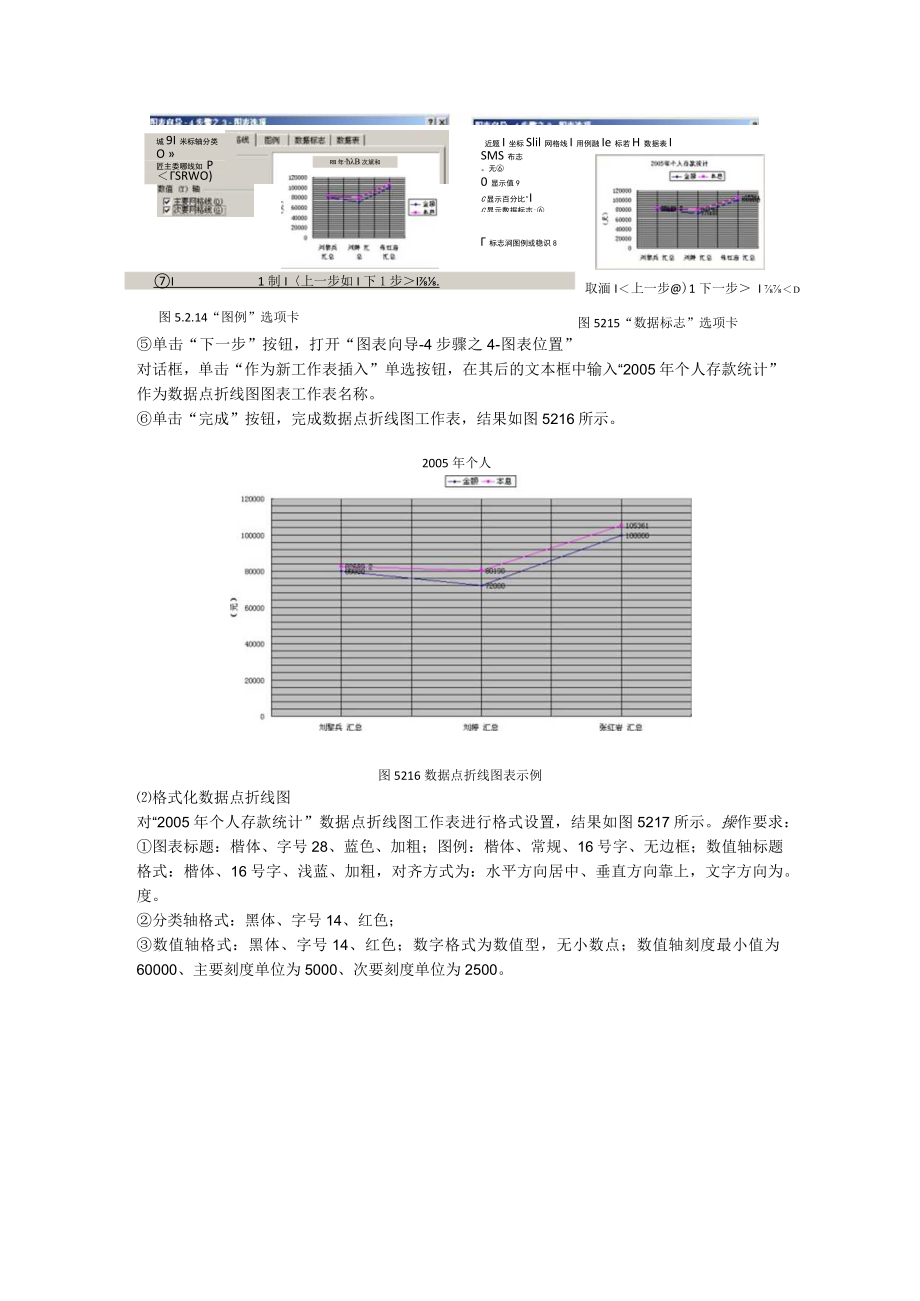

4、步骤2-系列”选项卡框单击“下一步”按钮，打开“图表向导-4步骤之3-图表选项”对话框。a）单击“标题”选项卡，在“标题”框中输入：2005年个人存款统计；在“数值轴（Y）”框中输入：（元）；b）单击“网格线”选项卡，选中“分类（X）轴”区域中“主要网格线”和“次要网格线”复选框；选中“数值（Y）轴”区域中“主要网格线”和“次要网格线”复选框，如图5214所示。c）单击“图例”选项卡，设置图例“位置”：靠上。d）单击“数据标志”选项卡，设置“数据标志”：显示值。如图5.2.15所示。近题I坐标Slil网格线I用例融Ie标若H数据表ISMS布志。无0显示值9C显示百分比IC显示数据标志:r.H
5、.nRB年B次黛和城9I米标轴分类O 匠主委哪线如 P SRWO)标志涧图例或稳识8I1制I上一步如I下1步I.图5.2.14“图例”选项卡取湎I上一步)1下一步 I d图5215“数据标志”选项卡单击“下一步”按钮，打开“图表向导-4步骤之4-图表位置”对话框，单击“作为新工作表插入”单选按钮，在其后的文本框中输入“2005年个人存款统计”作为数据点折线图图表工作表名称。2005年个人存孝裁计图5216数据点折线图表示例单击“完成”按钮，完成数据点折线图工作表，结果如图5216所示。格式化数据点折线图对“2005年个人存款统计”数据点折线图工作表进行格式设置，结果如图5217所示。操作要求：
6、图表标题：楷体、字号28、蓝色、加粗；图例：楷体、常规、16号字、无边框；数值轴标题格式：楷体、16号字、浅蓝、加粗，对齐方式为：水平方向居中、垂直方向靠上，文字方向为。度。分类轴格式：黑体、字号14、红色；数值轴格式：黑体、字号14、红色；数字格式为数值型，无小数点；数值轴刻度最小值为60000、主要刻度单位为5000、次要刻度单位为2500。2005年个人存款统计图5.2.17格式化后的点折线图表工作表示例操作方法如下：标题格式设置a）选中图表标题“2005年个人存款统计”，通过“格式”工具栏设置字体为楷体、字号为28、字体颜色为蓝色、加粗；b）双击图例，在打开的“图例格式”对话框中设置字
7、体为楷体、常规、16号字，图案无边框；C）双击数值轴标题“（元）”，在打开的“坐标轴标题格式”对话框中设置字体为：楷体、16号字、浅蓝、加粗；对齐方式为：水平“居中”、垂直“靠上”，文字方向为。度，并将标题“（元）”拖动到数值轴的上方。分类轴格式设置在“图表”工具栏的“图表对象”下拉列表框中选择“分类轴”，如图5.2.18所示。单击“图表”工具栏中的“坐标轴格式”按钮图，在打开的“坐标轴格式”对话框中单击“字体”选项卡，设置字体为黑体、14号字、红色。忸葭v.囱5.曲目画I电冷分交轴次要网格线一分类轴主要网格建-j绘图区数值轴数值辅标题数值轴次要网格线数值物主要网格统图表区系列金骸“二J图5.2.18图表工具栏数值轴格式设置在“图表”工具栏的“图表对象”下拉列表框中选择“数值轴”，单击“图表”工具栏中的“坐标轴格式”按钮杳，打开“坐标轴格式”对话框，其参数设置方法同步骤中分类轴格式的设置方法。
