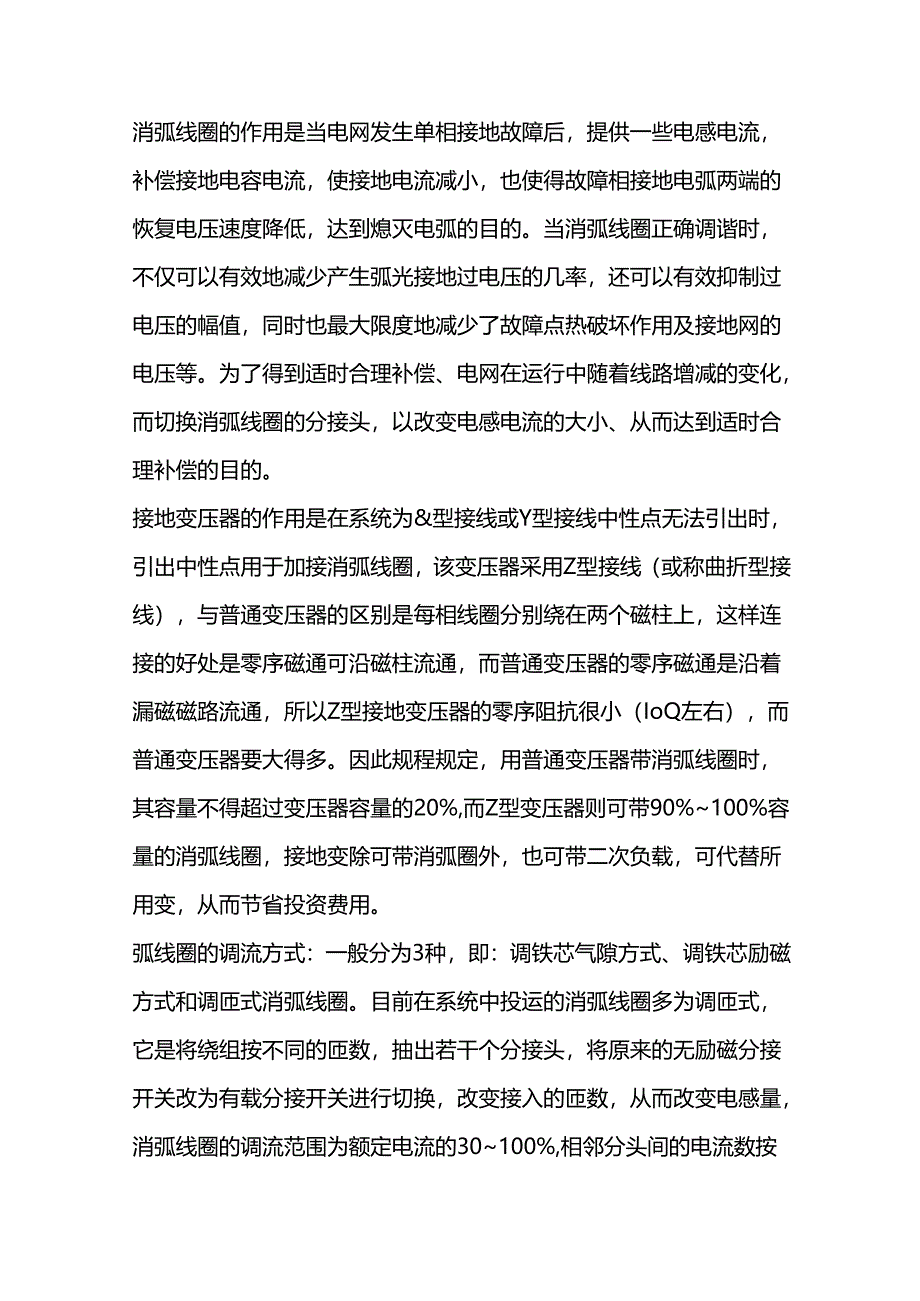

1、消弧线圈的作用是当电网发生单相接地故障后，提供一些电感电流，补偿接地电容电流，使接地电流减小，也使得故障相接地电弧两端的恢复电压速度降低，达到熄灭电弧的目的。当消弧线圈正确调谐时，不仅可以有效地减少产生弧光接地过电压的几率，还可以有效抑制过电压的幅值，同时也最大限度地减少了故障点热破坏作用及接地网的电压等。为了得到适时合理补偿、电网在运行中随着线路增减的变化，而切换消弧线圈的分接头，以改变电感电流的大小、从而达到适时合理补偿的目的。接地变压器的作用是在系统为&型接线或Y型接线中性点无法引出时，引出中性点用于加接消弧线圈，该变压器采用Z型接线（或称曲折型接线），与普通变压器的区别是每相线圈分别绕
2、在两个磁柱上，这样连接的好处是零序磁通可沿磁柱流通，而普通变压器的零序磁通是沿着漏磁磁路流通，所以Z型接地变压器的零序阻抗很小（IoQ左右），而普通变压器要大得多。因此规程规定，用普通变压器带消弧线圈时，其容量不得超过变压器容量的20%,而Z型变压器则可带90%100%容量的消弧线圈，接地变除可带消弧圈外，也可带二次负载，可代替所用变，从而节省投资费用。弧线圈的调流方式：一般分为3种，即：调铁芯气隙方式、调铁芯励磁方式和调匝式消弧线圈。目前在系统中投运的消弧线圈多为调匝式，它是将绕组按不同的匝数，抽出若干个分接头，将原来的无励磁分接开关改为有载分接开关进行切换，改变接入的匝数，从而改变电感量，

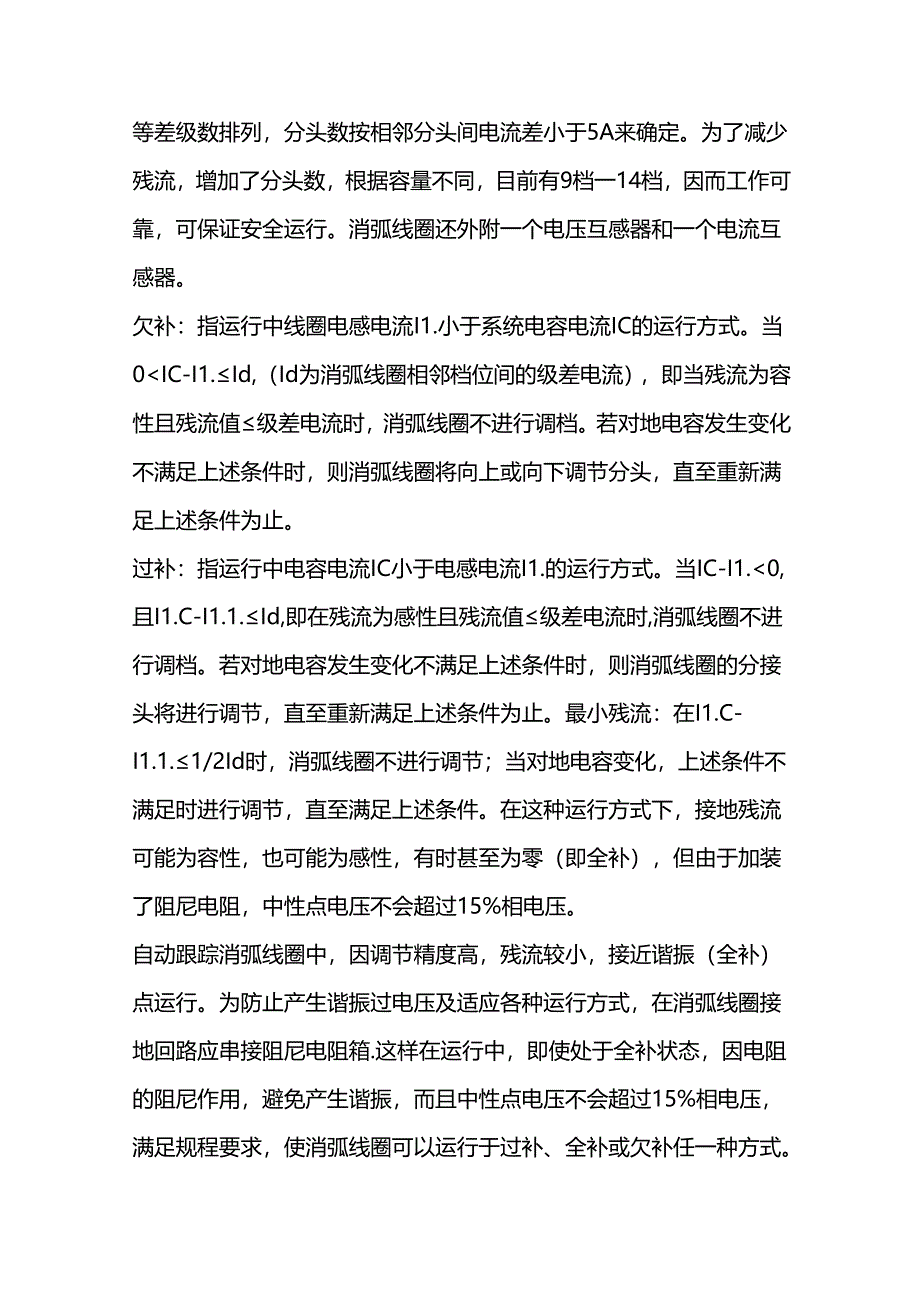

3、消弧线圈的调流范围为额定电流的30100%,相邻分头间的电流数按等差级数排列，分头数按相邻分头间电流差小于5A来确定。为了减少残流，增加了分头数，根据容量不同，目前有9档一14档，因而工作可靠，可保证安全运行。消弧线圈还外附一个电压互感器和一个电流互感器。欠补：指运行中线圈电感电流I1.小于系统电容电流IC的运行方式。当0IC-I1.Id,（Id为消弧线圈相邻档位间的级差电流），即当残流为容性且残流值级差电流时，消弧线圈不进行调档。若对地电容发生变化不满足上述条件时，则消弧线圈将向上或向下调节分头，直至重新满足上述条件为止。过补：指运行中电容电流IC小于电感电流I1.的运行方式。当IC-I1.
4、0,且I1.C-I1.1.Id,即在残流为感性且残流值级差电流时,消弧线圈不进行调档。若对地电容发生变化不满足上述条件时，则消弧线圈的分接头将进行调节，直至重新满足上述条件为止。最小残流：在I1.C-I1.1.1/2Id时，消弧线圈不进行调节；当对地电容变化，上述条件不满足时进行调节，直至满足上述条件。在这种运行方式下，接地残流可能为容性，也可能为感性，有时甚至为零（即全补），但由于加装了阻尼电阻，中性点电压不会超过15%相电压。自动跟踪消弧线圈中，因调节精度高，残流较小，接近谐振（全补）点运行。为防止产生谐振过电压及适应各种运行方式，在消弧线圈接地回路应串接阻尼电阻箱.这样在运行中，即使处于

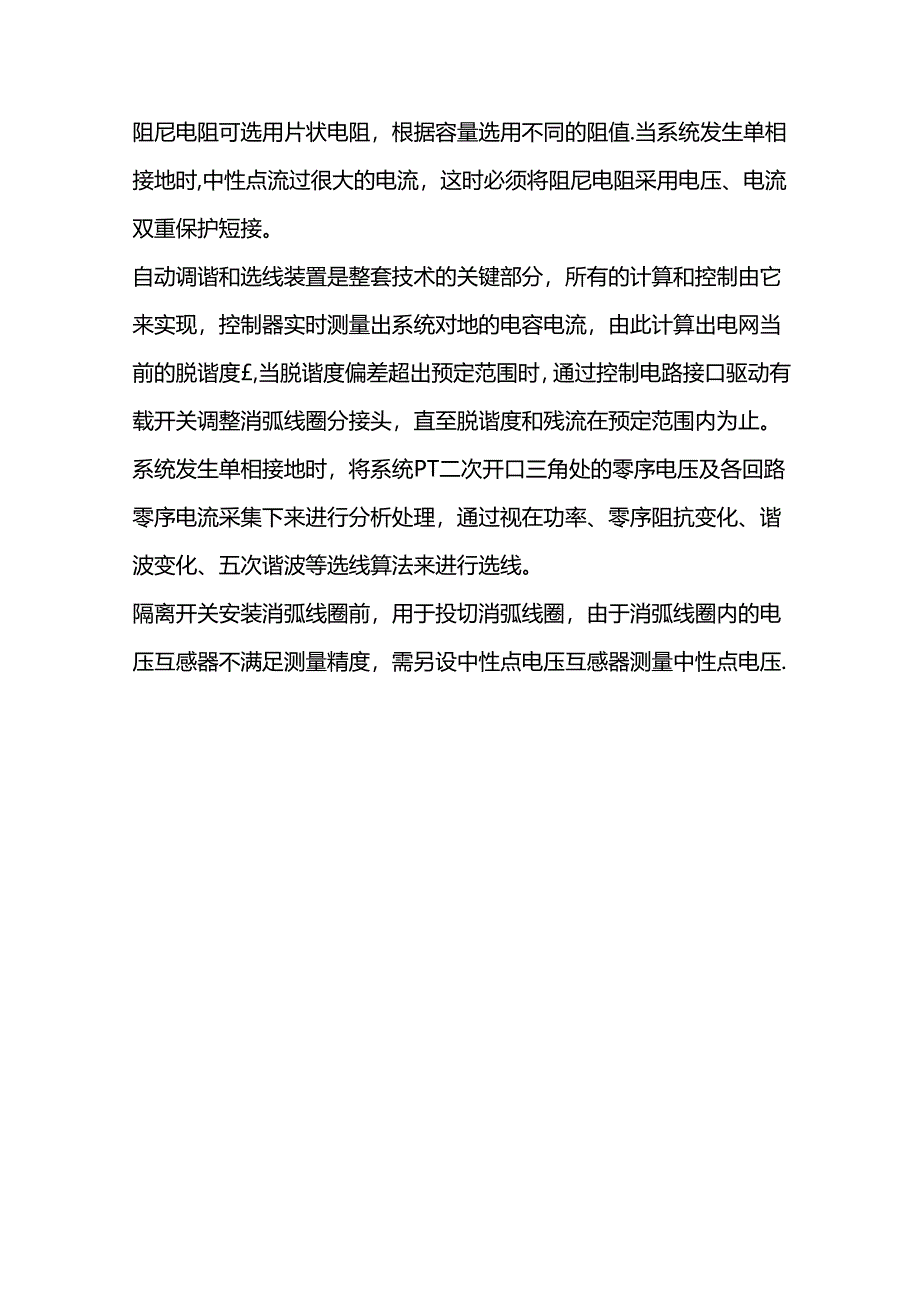

5、全补状态，因电阻的阻尼作用，避免产生谐振，而且中性点电压不会超过15%相电压，满足规程要求，使消弧线圈可以运行于过补、全补或欠补任一种方式。阻尼电阻可选用片状电阻，根据容量选用不同的阻值.当系统发生单相接地时,中性点流过很大的电流，这时必须将阻尼电阻采用电压、电流双重保护短接。自动调谐和选线装置是整套技术的关键部分，所有的计算和控制由它来实现，控制器实时测量出系统对地的电容电流，由此计算出电网当前的脱谐度,当脱谐度偏差超出预定范围时，通过控制电路接口驱动有载开关调整消弧线圈分接头，直至脱谐度和残流在预定范围内为止。系统发生单相接地时，将系统PT二次开口三角处的零序电压及各回路零序电流采集下来进行分析处理，通过视在功率、零序阻抗变化、谐波变化、五次谐波等选线算法来进行选线。隔离开关安装消弧线圈前，用于投切消弧线圈，由于消弧线圈内的电压互感器不满足测量精度，需另设中性点电压互感器测量中性点电压.
