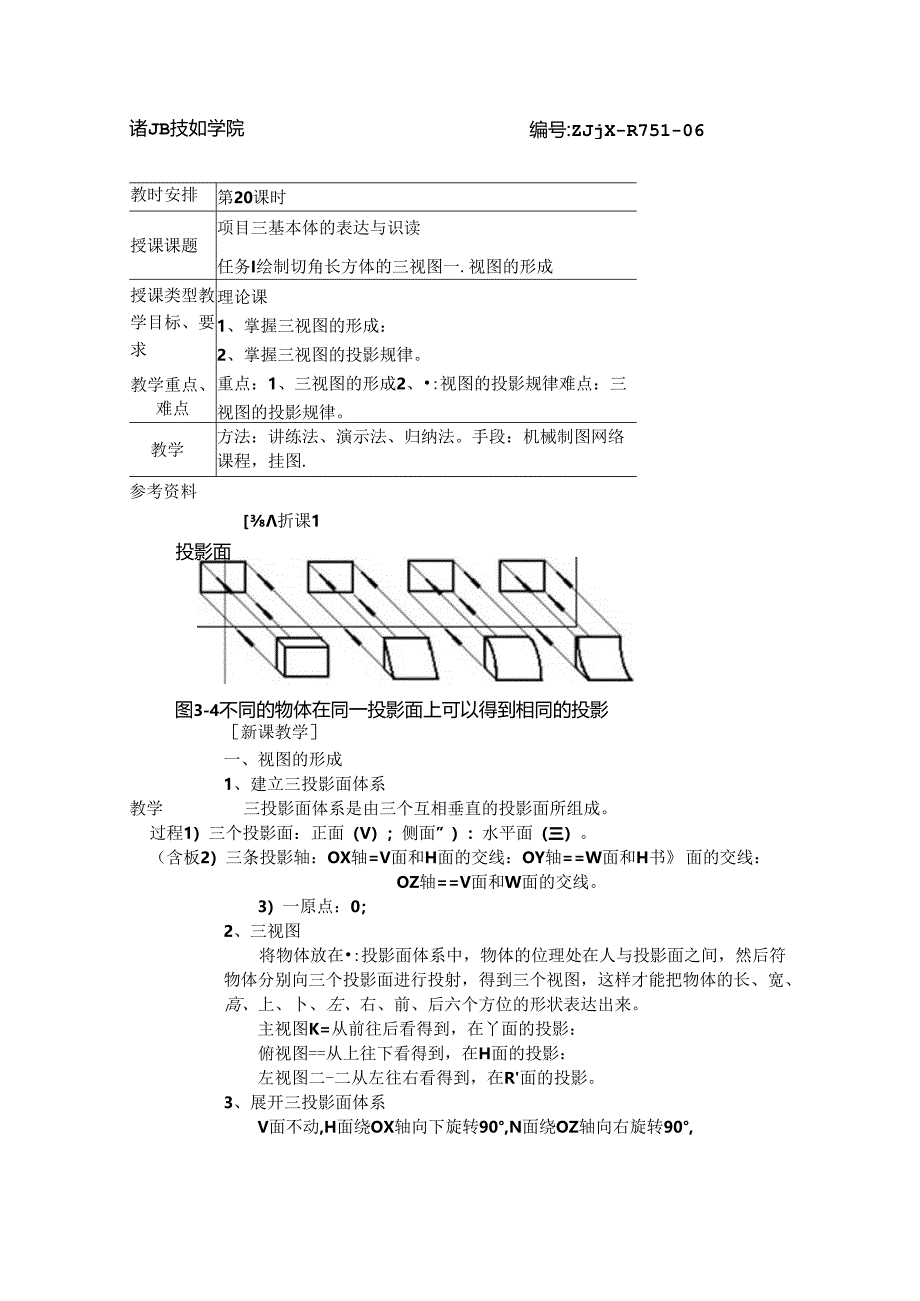

1、编号:ZJjX-R751-06诸JB技如学院教时安排第20课时授课课题项目三基本体的表达与识读任务I绘制切角长方体的三视图一.视图的形成授课类型教学目标、要求教学重点、难点理论课1、掌握三视图的形成：2、掌握三视图的投影规律。重点：1、三视图的形成2、:视图的投影规律难点：三视图的投影规律。教学方法：讲练法、演示法、归纳法。手段：机械制图网络课程，挂图.参考资料折课1投影面图3-4不同的物体在同一投影面上可以得到相同的投影新课教学一、视图的形成1、建立三投影面体系教学三投影面体系是由三个互相垂直的投影面所组成。过程1）三个投影面：正面（V）；侧面”）：水平面（三）。（含板2）三条投影轴：OX轴

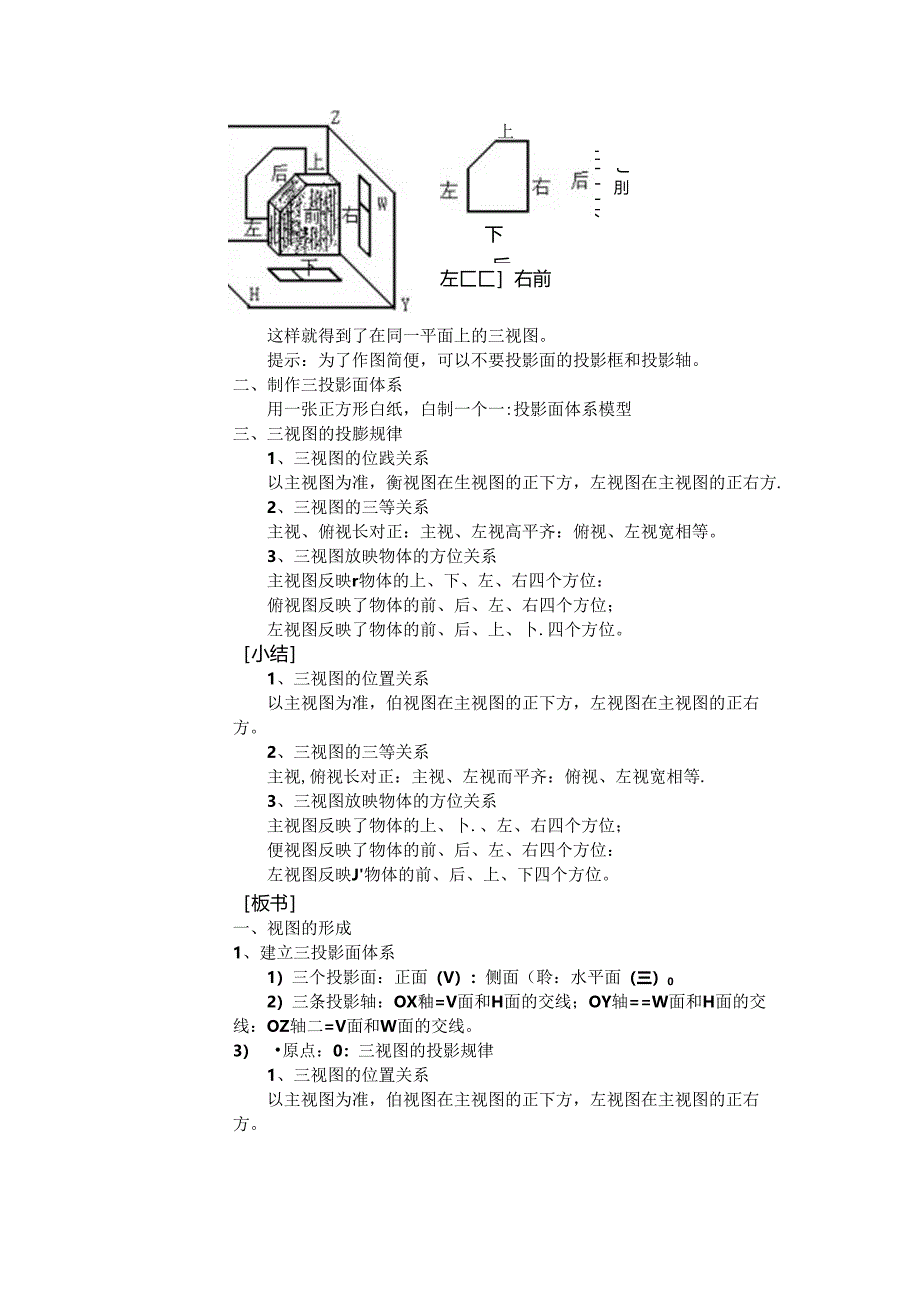

2、=V面和H面的交线：OY轴=W面和H书面的交线：OZ轴=V面和W面的交线。3）一原点：0；2、三视图将物体放在:投影面体系中，物体的位理处在人与投影面之间，然后符物体分别向三个投影面进行投射，得到三个视图，这样才能把物体的长、宽、高、上、卜、左、右、前、后六个方位的形状表达出来。主视图K=从前往后看得到，在丫面的投影：俯视图=从上往下看得到，在H面的投影：左视图二-二从左往右看得到，在R面的投影。3、展开三投影面体系V面不动,H面绕OX轴向下旋转90,N面绕OZ轴向右旋转90,左匚匚右前上下后J刖上一一一下这样就得到了在同一平面上的三视图。提示：为了作图简便，可以不要投影面的投影框和投影轴。二
3、、制作三投影面体系用一张正方形白纸，白制一个一:投影面体系模型三、三视图的投膨规律1、三视图的位践关系以主视图为准，衡视图在生视图的正下方，左视图在主视图的正右方.2、三视图的三等关系主视、俯视长对正：主视、左视高平齐：俯视、左视宽相等。3、三视图放映物体的方位关系主视图反映r物体的上、下、左、右四个方位：俯视图反映了物体的前、后、左、右四个方位；左视图反映了物体的前、后、上、卜.四个方位。小结1、三视图的位置关系以主视图为准，伯视图在主视图的正下方，左视图在主视图的正右方。2、三视图的三等关系主视,俯视长对正：主视、左视而平齐：俯视、左视宽相等.3、三视图放映物体的方位关系主视图反映了物体的

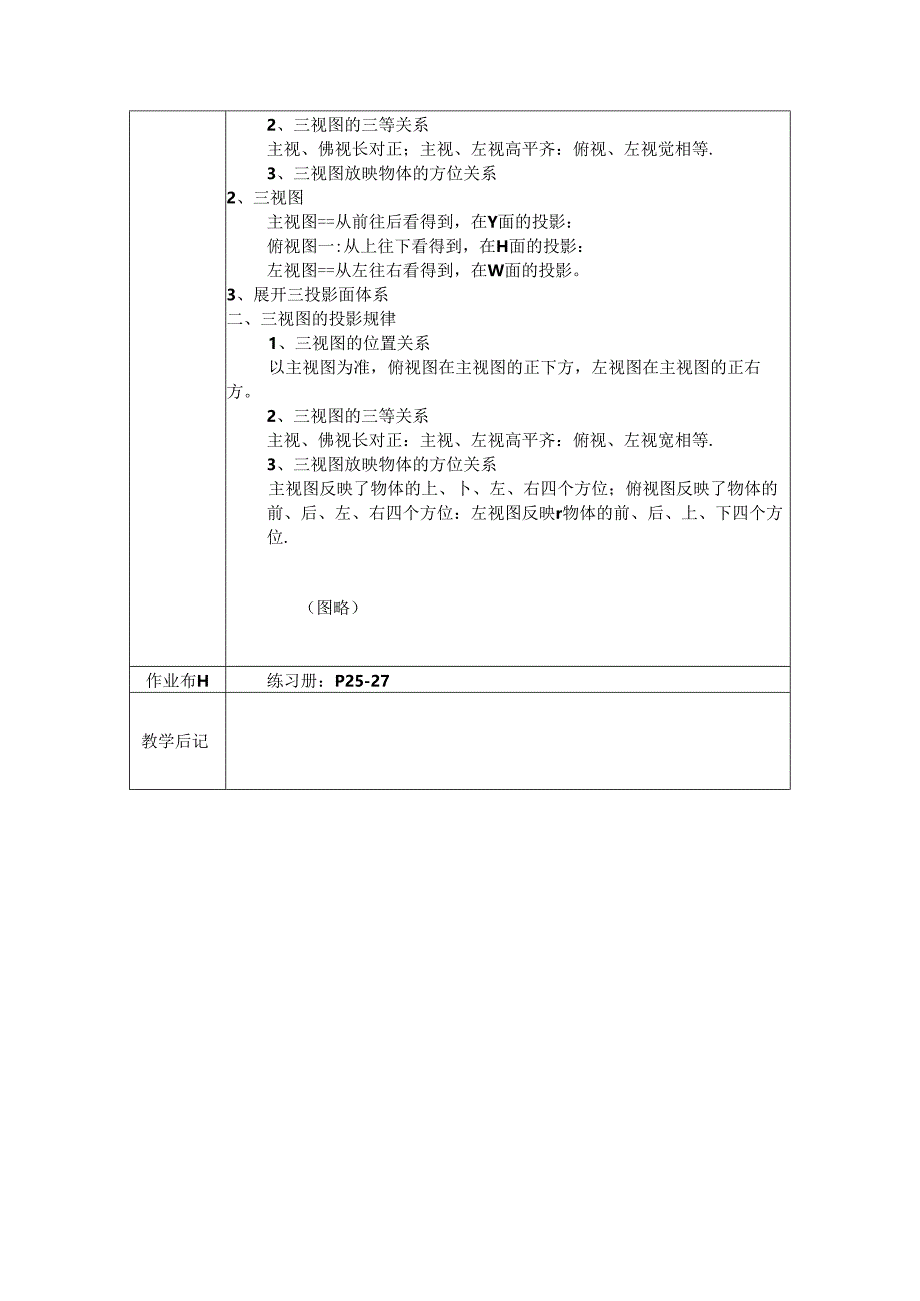

4、上、卜.、左、右四个方位；便视图反映了物体的前、后、左、右四个方位：左视图反映J物体的前、后、上、下四个方位。板书一、视图的形成1、建立三投影面体系1）三个投影面：正面（V）：侧面（聆：水平面（三）02）三条投影轴：OX釉=V面和H面的交线；OY轴=W面和H面的交线：OZ轴二=V面和W面的交线。3） 原点：0：三视图的投影规律1、三视图的位置关系以主视图为准，伯视图在主视图的正下方，左视图在主视图的正右方。2、三视图的三等关系主视、佛视长对正；主视、左视高平齐：俯视、左视觉相等.3、三视图放映物体的方位关系2、三视图主视图=从前往后看得到，在Y面的投影：俯视图一:从上往下看得到，在H面的投影：左视图=从左往右看得到，在W面的投影。3、展开三投影面体系二、三视图的投影规律1、三视图的位置关系以主视图为准，俯视图在主视图的正下方，左视图在主视图的正右方。2、三视图的三等关系主视、佛视长对正：主视、左视高平齐：俯视、左视宽相等.3、三视图放映物体的方位关系主视图反映了物体的上、卜、左、右四个方位；俯视图反映了物体的前、后、左、右四个方位：左视图反映r物体的前、后、上、下四个方位.（图略）作业布H练习册：P25-27教学后记
