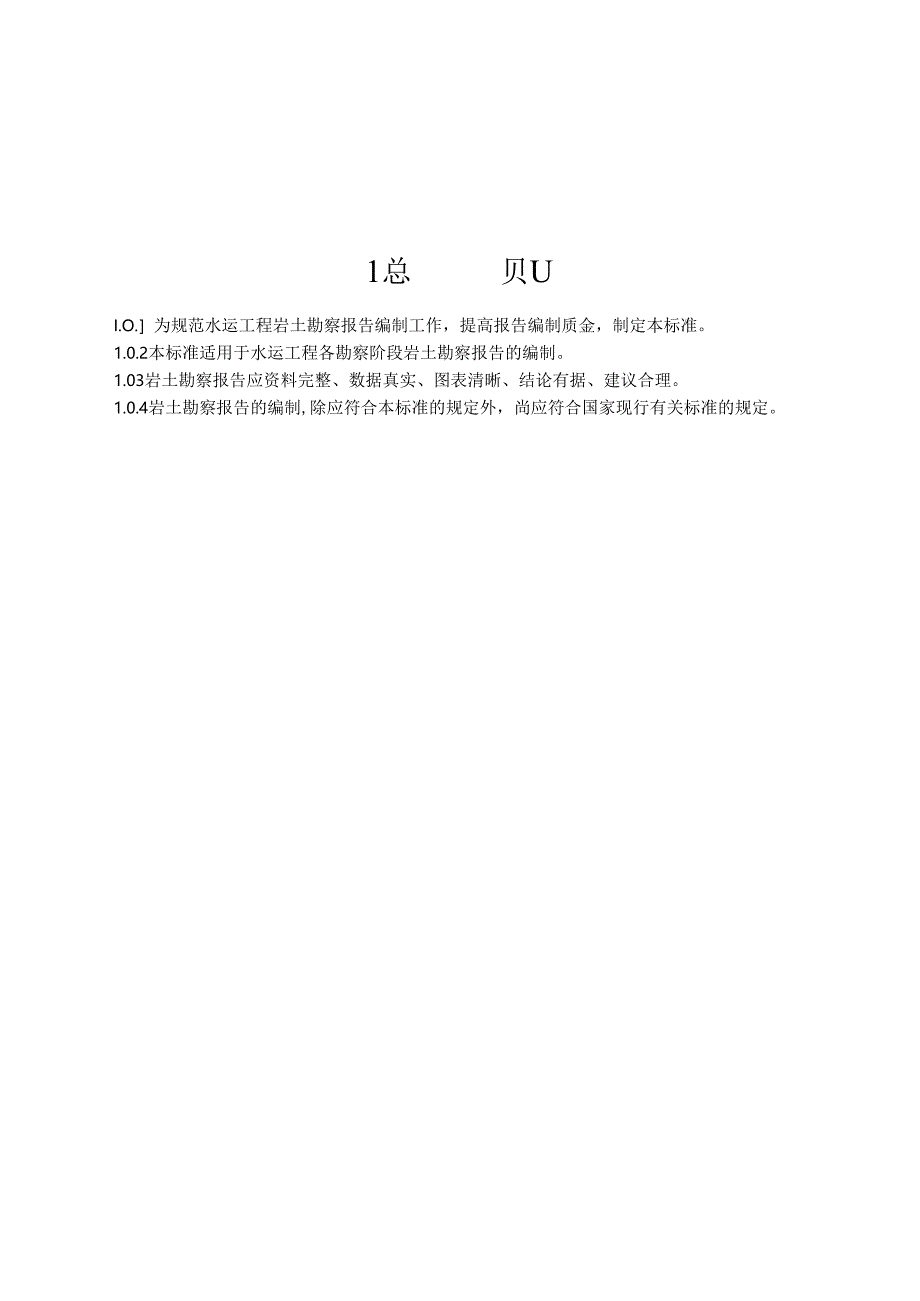

181水运工程岩土勘察报告编制标准 JST 109-2018.docx_第1页
第1页 / 共18页
181水运工程岩土勘察报告编制标准 JST 109-2018.docx_第2页
第2页 / 共18页
181水运工程岩土勘察报告编制标准 JST 109-2018.docx_第3页
第3页 / 共18页
181水运工程岩土勘察报告编制标准 JST 109-2018.docx_第4页
第4页 / 共18页
181水运工程岩土勘察报告编制标准 JST 109-2018.docx_第5页
第5页 / 共18页
181水运工程岩土勘察报告编制标准 JST 109-2018.docx_第6页
第6页 / 共18页
181水运工程岩土勘察报告编制标准 JST 109-2018.docx_第7页
第7页 / 共18页
181水运工程岩土勘察报告编制标准 JST 109-2018.docx_第8页
第8页 / 共18页
181水运工程岩土勘察报告编制标准 JST 109-2018.docx_第9页
第9页 / 共18页
181水运工程岩土勘察报告编制标准 JST 109-2018.docx_第10页
第10页 / 共18页
亲,该文档总共18页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《181水运工程岩土勘察报告编制标准 JST 109-2018.docx》由会员分享,可在线阅读,更多相关《181水运工程岩土勘察报告编制标准 JST 109-2018.docx(18页珍藏版)》请在第壹文秘上搜索。

1、制订说明根据“交通运输部关于下达2013年度水运工程标准编制计划的通知(交水发(2013)462号)”要求,中交第二航务工程勘察设计院有限公司等有关单位开展了水运工程岩土勘察报告编制标准的编制工作。本标准作为水运工程岩土勘察规范OIB133-2013)的配套标准,是根据我国水运工程建设的需要,通过深入调查研究,总结多年来我国水运工程岩土勘察报告编制的实践经5区广泛征求有关单位和专家意见,并借箱相关行业岩土勘察报告编制的有关经验制定而成.主要内容包括岩土勘察报告文字部分、图表部分、附件等。本标准的主编总位为中交第二航务工程勘察设计院有限公司,参编唯位为中交第三航务工程勘察设计院有限公司、长江航道

2、规划设计研究院、四川省交通运输厅交通勘察设计研究院和中设设计集团股份有限公司。本规范共分6堂和3个附录。编写组人员分工如下:1总则:程新生王晋2术语:程新生3基本规定:程新生王晋4岩土勘察报告文字部分:程新生刘星代R强徐春明谭志平钮建定李兴陆王仔王存平5岩土勘察报告图表部分:代卫强刘星程新生徐春明李兴陆谭志平王春平钮建定6岩土勘察报告附件:程新生王晋代卫强李兴陆王春平谭志平附录A:程新生王晋代卫强刘星李兴陆谭志平徐春明王春平钮建定附录B:程新生附录C:程新生本标准于2016年9月27日通过部审,于2018年2月8日发布,自2018年4月1日起施行。本标准由交通运输部水运局负贡管理与解择。请各有

3、关单位在使用本标准过程中,将发现的问题和意见及时函告交通运输部水运局(地址:北京市建国门内大街U号,交通运输部水运局技术管理处,邮政编码:1007%)和本规范管理组(地址:湖北省武汉市武昌区民主路555号,中交第二航务工程勘察设计院有限公司,邮政编码:13007D,以便修订时参考。目次1忌M(I)2术语(2)本规(3)4岩土勘察报告文字部分(5)4.1第1章前言(5)4.2第2章工程地质条件(6)1.1 3第3章水文地质条件(8)4.4 第4章岩土性质指标(8)4.5 第5章场地地震效应评价(IO)4.6 第6章岩土工程评价(10)4.7 第7章天然建筑材料(15)4.8 8第8章结论与建议(

4、16)5岩土勘察报告图哀部分(17)5.1 勘探点数据一览表(17)5.2 图例(17)5.3 21.程地面图(17)5.4 工程地质剖面图(18)5.5 钻孔柱状图(18)5.6 岩土层特性指标综合统计表(19)5.7 不良地质作用与特殊性岩土地段表(19)5.8 原位测试成果图表(19)5.9 物探测试成果图表(20)5.10 土工试验成果图表(20)5.11 岩石试验成果图表(21)5.12 化学歌成果表(21)5.13 砂土液化判别表(21)5.14 天然建筑材料成果图表(22)5.15 典型影像资料(22)5.16 其他(23)6岩土勘察报告酎件(24)6.1 勘察技术要求(24)6

5、.2 专项报告(24)6.3 岩十.试验报告(24)械A若告文ft式(25)AJ一般规定(25)A.2勘察报告(25)A.3勘察图表样式(27)MftB岩土勘却告目录(33)用录C本标准用词说明(35)引用#M名录(36)附加说明本标准主1单位、单位、主要起草人、主要审查人、总校人员和MUf1.A员名单(37)条文说明(39)1总贝UI.O.为规范水运工程岩土勘察报告编制工作,提高报告编制质金,制定本标准。1.0.2本标准适用于水运工程各勘察阶段岩土勘察报告的编制。1.03岩土勘察报告应资料完整、数据真实、图表清晰、结论有据、建议合理。1.0.4岩土勘察报告的编制,除应符合本标准的规定外,尚应

6、符合国家现行有关标准的规定。3基本规定3.0.1岩土勘察报告应根据任务要求、勘察阶段、工程特点、工程J蝴及水文也质条件等情况编制。3.0.2岩土勘察报告应反映场地的工程地质及水文地质条件、资料完整、结论有据、建议合理,并对水运工程建设中的岩土工程问题进行预测,提出监控和预防措施的建议。a0.3岩土勘察报告应由文字、图表和附件等部分组成,其编制、排印和装帧应符合附录A的规定。3.0.4岩土勘察报告文字部分应满足下列要求:(1)按附录B所列章节编写:(2)纳入岩土层的岩土设计参数建议值表等内容.3.0.5岩土勘察报告图表应符合下列规定。3.0.5.1岩土勘察报告宜附下列图表:(D勘探点数据一览表:

7、图例:(3)工程地质平面图:(4)工程地质剖面图;(5)钻孔柱状图:(6)岩十层特性指标综合统计表:(7)不良地顺作用与特殊性岩土地段表:(8)原位测试成果图表:(9)物探测试成果图表:(10)土工试验成果图表:(ID岩石试5佥成果图表:(12)化学试验成果表:(13)砂土液化判别表:(14)天然建筑材料试验成果图表:(15)典型影像资料:(16)其他。3.0.5.2图表宜按附录A的格式编制,并应满足下列要求:(1)岩土图例、地质年代、第四系成因符号等统按现行行业标准水运工程岩土勘察规范(JTS133)的有关规定执行:(2)各种图表均有图签,并签署完整。3.0.6岩土勘察报告的附件应根据项目情

8、况选择勘察技术要求、专项报告或岩土试验报告等内容,并应由有关承担单位和货任人签署完整。3.0.7岩十.勘察报告应逐级核审。3.0.8岩土勘察的原始资料应及时整理和归档,并应符合下列规定。3.0.8.1所有原始资料均应保持共原始面貌,严禁涂抹和筑色覆盖,严禁用重:抄的资料替代原始资料,当需要更改时可将被改部分中间加横杠标记,在旁边写上应更改的内容并签认。10.&2所有原始资料均应注明工程名称、资料名称和编号、完成日期,并有相关责任人签字.3.0.&3原始资料必须经检查核对无误后应用。3.0.9岩土勘察报告可根据需要分段或分建筑物工点编制.3.0.10水运工程疏浚、天然建筑材料等专项勘察以及施工期

9、勘察项目可参考本标准简化内容:对简单场地岩土勘察报告内容可适当简化,采以图表为主、辅以必要的文字说明的形式。3.0.11勘探点、测试点和观测点均应编号,同一工程场地勘察报告中的编号不得重更。4岩土勘察报告文字部分1.1.1 章前H41.1前言应包括工程概况、勘察目的与任务、勘察依据、勘察布比、勘察实施综述、勘察工作量和我他等7节。1.1.2 工程概况应包括下列主要内容:工程名称、恭阴位、设计单位名称:工程位置,并附示意图:(3)工程类型、规模:(4)工程方案:(5)勘察阶段和勘察区范用。1.1.3 勘察目的与任务应分别叙述,并应符合下列规定。4.1.3.1勘察目的应按工程类型针时不同勘察阶段的

10、要求叙述。4.1.3.2勘察任务应叙述为满足勘察目的所需要进行的工作内容,所含内容应符合现行行业标准d水运工程岩土勘察规范OTS133)的有关规定。-11.1勘察依据应包括技术要求、标准规范和前期资料等,并应符合下列规定。4.1.4.1技术要求应列明名称、提出单位和时间等内容。4.1.4.2标准规范应列明名称和有效版本号等内容。4. 1.4.3前期资料应列明名称、完成单位和时间等内容,并表述前期勘察研究程度和前期评审意见建议等。4.1.5 勘察布置应结合勘察内容叙述勘察布良原则和工作量等,并应包括下列内容:(1)勘察范围、勘察方法、勘探点线布置原则和空内试验布巴等内容:(2)主要勘察工作量.4

11、.1.6 勘察实施综述应包括资源配W.、勘察历程、勘察方法和质址评述等,并应符合下列规定。4.1.6.1 资源配置应包括人员及其组织机构、仪器、设备和勘探平台等内容。4.1.6.2 勘察历程应简述勘察准备、外业各主要勘探过程、室内试验过程和内业资料整理过程等内容。4.1.6.3勘察方法应简述本项目采用的主要勘察方法,包括平面监标系统、高程基准和起算控制点,工程地质调绘、钻探、取样、物探、原位测试和室内试验等方法要点。11.6.4质量评述应简述工程测量、工程地质调绘、钻探、取样、物探、原位测试、室内试验等质量控制情况和结果。目次1总则(43)2术诏(44)3答本枇定(45)4老土勤案报告文字部分

12、(46)4.1第1章前言(46)4.2第2章工程地质条件(46)4.3第3章水文地质条件(47)4.4第4章岩土性质指标(47)4.5第5以场地地真效应评价(47)4.6第6章岩土工程评价(47)4.7第7章天然建筑材料(49)5岩土勤察报告图我部分(50)5.5钻孔柱状图(50)5.1()土工试验成果图表(50)6岩土勤察报告附件(51)6.3岩土试验报告(51)用量岩土咖削传文件格式(52)A.1-定(52)1总则1.0.1水运工程岩土勘察规范(JTS133-2013)已于2014年1月1口实施,该规范是在港口岩土工程勘察规范CJTS13312010)、航道工程J也质勘察规范B(JTS13

13、3-3-2010)和6条化工程地质勘察规范(JTJ241T8)的基础上制定而成.该规范包含“第16章岩土工程评价和勘察报告”,共4节16条仅对岩土勘察报告的编制进行了原则性的规定,不可能对水运工程中的港口工程、航道工程、渠化工程等不同阶段的勘察报告做出系统要求。为落实国家有关水运工程建设要求和行业政策,促进水运工程建设持续健康发展,规范水运工程岩土助察报告的内容、深度、格式,提高岩土勘察文件的完粘性、可维性及其标准化程度,保证岩土勘察文件的质量,编制本标准P是很有必要的,收本标准是水运工程岩土勘察规范g133-2013)的细化。1.0.4本条国家现行有关标准主要指C水运工程岩土初察规范(JTS

14、133)、水运工程桩基设计规范(JTS167T)、水运工程抗废设计规范(JTS146)、港口工程初步设计文件编制规定3(JTSIIO-I),航道工程初步设计文件编制规定(JTS1105)、水运工程施工图文件编制规定(JTS1.O-7)、岩土工程勘察规范(GBSoo21)、岩土工程基本术语标准(GBT50279)、E水利水电工程地质勘察规范(GB5M87)、城市轨道交通岩土工程勘察规范(GB50307)建筑抗宸设计规范?(GB50011)、士工试验方法标准(GBT50123)工程岩体分级标准B(GB50218),工程岩体试验方法标准3(GBrr50266)等2术语本规范术语主要参照国家现行标准岩

15、土工程勘察规范(GB50021-2001(2009年版)、岩土工程基本术语标准(GB/T50279-2014)和水运工程岩土勘察规范(JTS1332013)3基本规定3.0.8岩土勘察的原始资料是勘察报告的编写依据,要求真实、可靠、明确贵任到人,且经过校核,这是保证勘察成果旗量的基础。3.0.10专项勘察项目一般指单一目的的水运工程劭察项目,如疏浚工程、吹填工程、地基处理、天然建筑材料等勘察项目.4岩土勘察报告文字部分4.1 第1章前H4.1.2 本条主要涉及工程与勘察有关的基本情况,其中工程方案主要指拟采用的结构类型、基础形式、荷载情况和变形控制要求等,以使勘察具有较好的针对性“4.1.3 勘察目的是指总的勘察目标,勘察任务是指具体的工作内容。4.2 第2章工程地质条件4.2.2 本条规定了勘

展开阅读全文
相关资源
