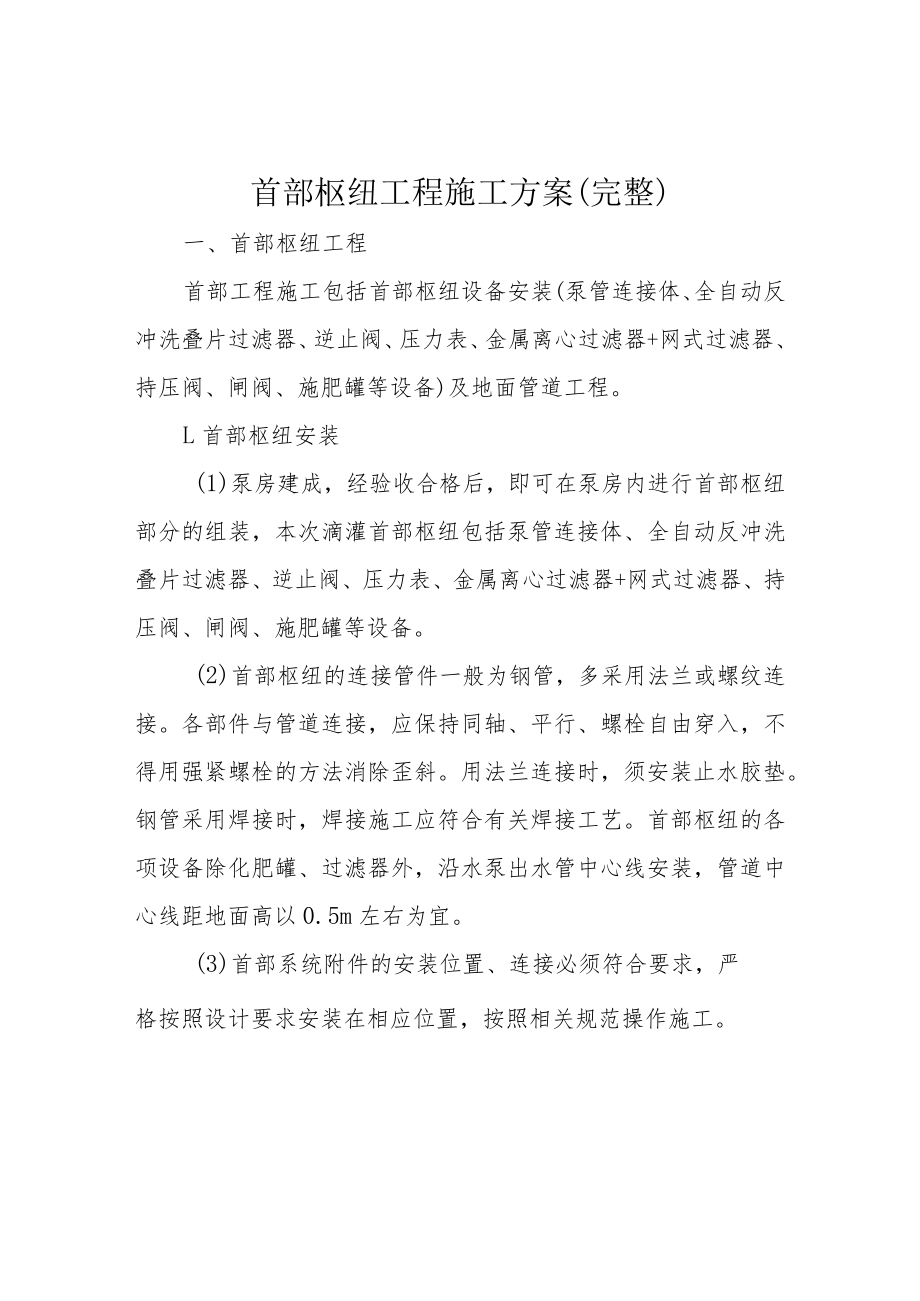

1、首部枢纽工程施工方案(完整)一、首部枢纽工程首部工程施工包括首部枢纽设备安装(泵管连接体、全自动反冲洗叠片过滤器、逆止阀、压力表、金属离心过滤器+网式过滤器、持压阀、闸阀、施肥罐等设备)及地面管道工程。L首部枢纽安装(1)泵房建成，经验收合格后，即可在泵房内进行首部枢纽部分的组装，本次滴灌首部枢纽包括泵管连接体、全自动反冲洗叠片过滤器、逆止阀、压力表、金属离心过滤器+网式过滤器、持压阀、闸阀、施肥罐等设备。(2)首部枢纽的连接管件一般为钢管，多采用法兰或螺纹连接。各部件与管道连接，应保持同轴、平行、螺栓自由穿入，不得用强紧螺栓的方法消除歪斜。用法兰连接时，须安装止水胶垫。钢管采用焊接时，焊接施
2、工应符合有关焊接工艺。首部枢纽的各项设备除化肥罐、过滤器外，沿水泵出水管中心线安装，管道中心线距地面高以0.5m左右为宜。(3)首部系统附件的安装位置、连接必须符合要求，严格按照设计要求安装在相应位置，按照相关规范操作施工。（4）量测设备：量测设备为压力表，按设计要求位置安装；水泵出口安装一个，监测水泵压力。安装前应清除封口和接头处的油污和杂物，压力表宜安装在环形连接管上。（5）井管连接件（地上部分）含连接利用井钢管、变径、法兰、连接管等附件，井管连接件安装应符合要求。2.施肥设备、过滤器安装施肥设备的作用是使易溶于水并适于根施的肥料、农药、化学药品等在施肥罐内充分溶解，然后再通过滴灌系统输送
3、到作物根部，便于作物吸收，充分发挥肥效，同时减少肥料浪费。过滤器作用是将水中的固体大颗粒、藻类、漂浮物沉淀过滤，防止这些污物进入滴灌系统堵塞滴头或在系统中形成沉淀;滴灌系统水源为井水，有一定的含沙量。（1）施肥设备安装：施肥罐安装在主阀门和过滤器之间。应安装在过滤器上游，如与上下游用软管连接，软管应严禁扭曲打折。（3）施肥罐的操作过程是待系统正常运行后，首先把可溶性肥料或肥料溶液装入液罐内，然后把罐口封好，关紧罐盖。接通供肥液管并打开其上的阀门,再接通进水管并打开阀门,此时肥料罐的压力与灌溉输水管道的压力相等。为此关小微灌输水管道上的施肥调压阀门，使其产生局部阻力水头损失，阀后输水管道内压力变

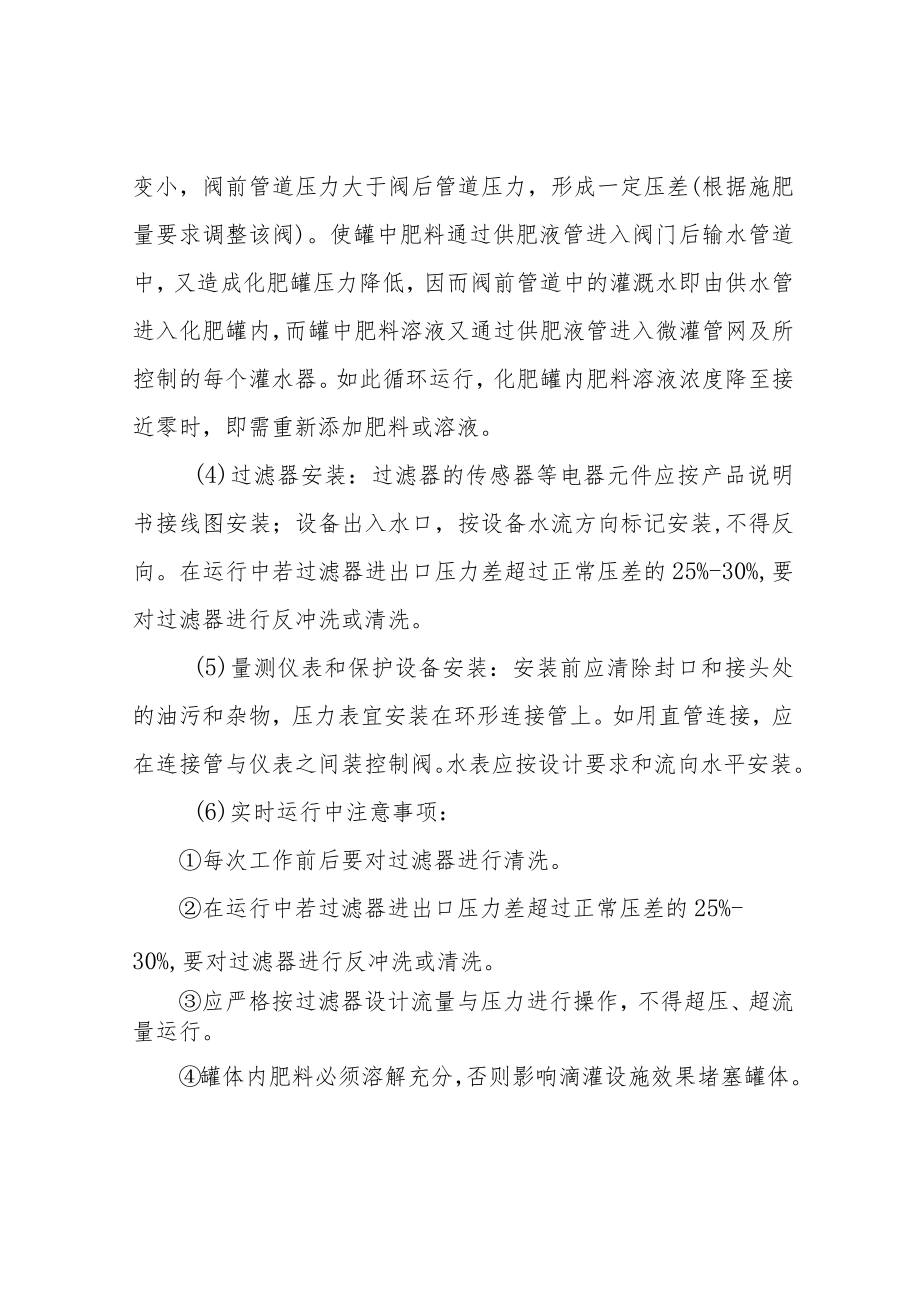

4、小，阀前管道压力大于阀后管道压力，形成一定压差(根据施肥量要求调整该阀)。使罐中肥料通过供肥液管进入阀门后输水管道中，又造成化肥罐压力降低，因而阀前管道中的灌溉水即由供水管进入化肥罐内，而罐中肥料溶液又通过供肥液管进入微灌管网及所控制的每个灌水器。如此循环运行，化肥罐内肥料溶液浓度降至接近零时，即需重新添加肥料或溶液。(4)过滤器安装：过滤器的传感器等电器元件应按产品说明书接线图安装；设备出入水口，按设备水流方向标记安装,不得反向。在运行中若过滤器进出口压力差超过正常压差的25%-30%,要对过滤器进行反冲洗或清洗。(5)量测仪表和保护设备安装：安装前应清除封口和接头处的油污和杂物，压力表宜安
5、装在环形连接管上。如用直管连接，应在连接管与仪表之间装控制阀。水表应按设计要求和流向水平安装。(6)实时运行中注意事项：每次工作前后要对过滤器进行清洗。在运行中若过滤器进出口压力差超过正常压差的25%-30%,要对过滤器进行反冲洗或清洗。应严格按过滤器设计流量与压力进行操作，不得超压、超流量运行。罐体内肥料必须溶解充分，否则影响滴灌设施效果堵塞罐体。3 .附属设备的安装(1)附属设备的安装方法一般有螺纹连接、承插连接、法兰连接、管箍式连接、粘合连接等。这些连接方法中有的拆卸比较方便，如法兰连接、管箍连接、螺纹连接等；有的拆卸比较困难或不能拆卸，如承插连接、粘合连接等。在工程设计时，应根据附属设
6、备维修、运行等情况来选择连接方法。(2)公称直径大于50mm的阀门、逆止阀、安全阀、进(排)气阀等多选用法兰连接；给水栓则可根据其结构形式，选用承插或法兰连接等方法；对于压力测量装置以及公称直径小于50mm的阀门、逆止阀、安全阀、进(排)气阀等多选用螺纹连接。(3)与不同材料管道连接时，需通过一段钢法兰管或一段带丝头的钢管与之连接，并应根据管材的材料采取不同的方法。与塑料管连接时，可直接将法兰管或钢管与管道承插连接后，再与附属设备连接。与混凝土管及其它材料管连接时，可先将钢法兰管或带丝头的钢管与管道连接后，再将附属设备连接上。4 .安全保护装置(1)安全设备：安全设备包括一个逆止阀，自动进排气
7、阀一个。逆止阀安装在首部进口处，用于防止管道水锤，保护首部系统。自动进排阀安装在过滤器上和管道末端高处。(2)安全保护装置应结构合理、运转灵活，牢固耐用。安全阀的排放能力，在管道压力上升但未超过管材公称压力1.5倍时，应达到管道的设计流量。(3)限压通气管应设置在管道系统进口或可能发生危害性水击压力的位置，其内径应不小于管道内径，管顶高出设置点设计水位应不小于30cmo5 .地埋管道及给水栓安装(1)管道施工应符合有关规范、标准，地埋管道及给水栓安装详见上述地埋输水管道工程。(2)按设计要求距离设置，给水栓的留置并便于灌溉，采用符合设计要求的给水栓；给水栓安装应符合要求，不得歪斜或倾倒。安装接
8、口应符合要求，确保接口不漏水。6 .PE软管铺设(1)软管是根据水源井的出水量、灌水小区大小和布设方式(单项)进行布设，为均衡毛管的压力，支管与毛管垂直,与分干管上的给水栓相连接，且平行于分干管，支管长度是由支管上的毛管数量确定的，在每根分干管上平行于分干管方向布设支管，支管布设方式为双向，每条支管设置独立球阀，并与分干管上的给水栓相连接。(2)软管的安装应符合相关的规定，软管接口处安装应符合要求，不得渗漏水。按要求安装球阀、阳纹承插直通及钢卡等配件。(3)地面PE管通过出地竖管及给水栓与地埋输水管道连接。支管上安装有按扣三通，支管末端装有堵头，支管进口处安装球阀和压力调节阀。(4)软管表面应
9、光滑平整，不得有划伤、断裂等缺陷。软管在运输过程中，应避免剧烈碰击和暴晒，避免与腐蚀性介质以及锐器接触。施工中要轻拿轻放，防止损坏和变形，严禁扔或激烈碰撞。(5)辅管应存放于阴凉、干燥、通风的库房内，库房内的环境温度不得超过40。(6)软管及毛管为地面管道，为防止管材管件的丢失及损坏，每到冬季支管应及时收起妥善保存。(7)辅管的连接辅管的连接方法有揣袖法、套管法、快速接头法等。软管的两端分别连接快速接头，用快速接头对接。揣袖法就是顺水流方向将前一节软管插入后一节软管内,插入长度视输水压力的大小决定至不漏水为宜。该法多用于质地较软的聚乙烯软管的连接，特点是连接方便，不需专用接头或其它材料，但不能
10、拖拉。连接时，接头处应避开地形起伏较大的地段和管路拐弯处。套管法一般用长约15-20cm的硬塑料管作为连接管，将两节软管套接在用活动管箍固定，也可用铁丝或其它绳子棒扎。该法的特点是接头连接方便，拖拉时不易脱开。快速接头法：软管的两端分别连接快速接头，用快速接头对接。该法连接速度快，接头密封压力高，使用寿命长，是目前地面移动软管灌溉系统应用最广的一种连接方法，但接头价格较高。7 .滴管带铺设滴灌带直接插在的PE软管上，毛管(滴灌带)采用DN16内镶式滴灌带。(1)滴灌带(毛管)：是直接向作物施水的管道，是滴灌系统中用量最多的管道，其作用是把管网中的压力水流均匀而稳定地分配到田间土壤，满足作物对水
11、分的需要，还可随水施肥施药。毛管的布设是根据作物种植方向、作物种植行距、毛管单向最大铺设长度、支管中的水量和毛管的性能参数等因素确定的。（2）毛管布设毛管垂直于支管两侧呈鱼骨式布置，方向与种植方向一致,毛管间距及毛管灌水器（滴头）的间距应符合设计要求。毛管用三通与支管连接，毛管上不设球阀，即同一支管上所有毛管同时工作。（4）滴灌带铺设须平整，无拧转、打结，每条滴灌带终端留出30Cm并打死结。铺设毛管的机械应改装正确，导向轮转动灵活，使毛管在铺设中不被挂伤或磨损。（5）滴灌带铺设时，应将流道向上；要将滴灌带铺设在城台上的两行农作物中间，铺平、铺直，防止扭曲。滴灌带连接应紧固、密封，两支管间滴灌带
12、应用尼龙绳扎紧。（6）应教育、指导、监督田间管理人员在放苗、定苗、锄草时要认真、仔细，不要将滴灌带及相关设备损坏。（7）支管及毛管为地面管道，为防止管材管件的丢失及损坏，每到冬季支管应及时收起妥善保存，毛管按要求进行更新。8 .滴灌系统的冲洗与试运行(1)试压前检查安装完毕的系统管网，应根据管网的结构特点分段冲洗。管道水压试验前应对管道、节点、接口、支墩等其他附属构筑物的外观以及回填情况进行认真的检查，并根据设计检查管道是否能正常放水。对试压设备、压力表、排气阀及进水管等设施加以检查，要保证试压系统的严密性及其功能，同时对管端堵头、弯头及三通等处支撑的牢固性进行认真检查。(2)管道冲洗与试压应先打开枢纽总控制阀和待冲洗的阀门，关闭其他阀门，对干管进行冲洗，直到干管末端出水清洁。然后关闭干管末端阀门，进行分干管冲洗，直到分干管末端出水清洁。然后关闭分干管末端阀门，进行支管冲洗，直到支管末端出水清洁。
