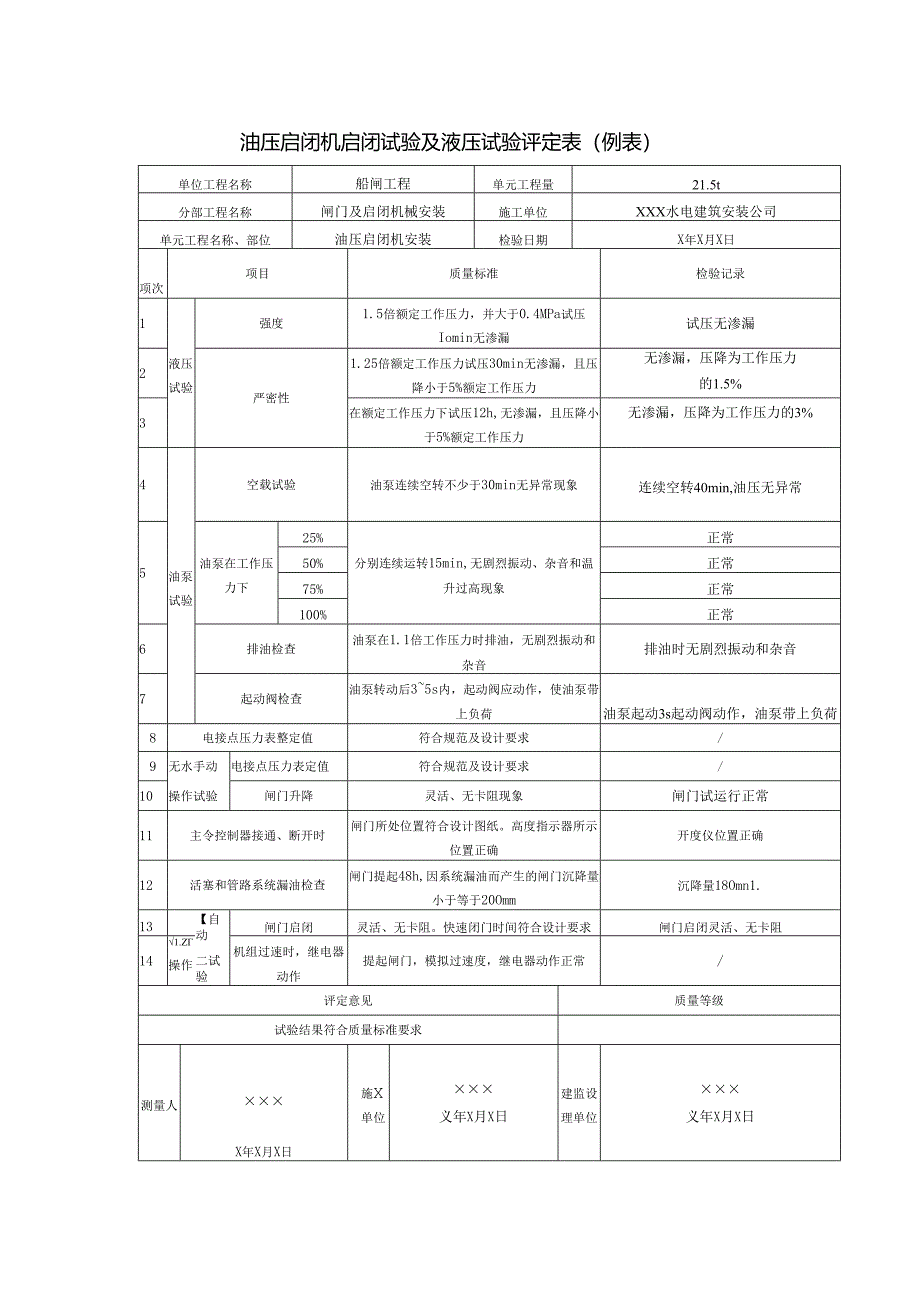

1、油压启闭机启闭试验及液压试验评定表（例表）单位工程名称船闸工程单元工程量21.5t分部工程名称闸门及启闭机械安装施工单位XXX水电建筑安装公司单元工程名称、部位油压启闭机安装检验日期X年X月X日项次项目质量标准检验记录1液压试验强度1.5倍额定工作压力，并大于0.4MPa试压Iomin无渗漏试压无渗漏2严密性1.25倍额定工作压力试压30min无渗漏，且压降小于5%额定工作压力无渗漏，压降为工作压力的1.5%3在额定工作压力下试压12h,无渗漏，且压降小于5%额定工作压力无渗漏，压降为工作压力的3%4油泵试验空载试验油泵连续空转不少于30min无异常现象连续空转40min,油压无异常5油泵在工
2、作压力下25%分别连续运转15min,无剧烈振动、杂音和温升过高现象正常50%正常75%正常100%正常6排油检查油泵在1.1倍工作压力时排油，无剧烈振动和杂音排油时无剧烈振动和杂音7起动阀检查油泵转动后35s内，起动阀应动作，使油泵带上负荷油泵起动3s起动阀动作，油泵带上负荷8电接点压力表整定值符合规范及设计要求/9无水手动操作试验电接点压力表定值符合规范及设计要求/10闸门升降灵活、无卡阻现象闸门试运行正常11主令控制器接通、断开时闸门所处位置符合设计图纸。高度指示器所示位置正确开度仪位置正确12活塞和管路系统漏油检查闸门提起48h,因系统漏油而产生的闸门沉降量小于等于20Omm沉降量18

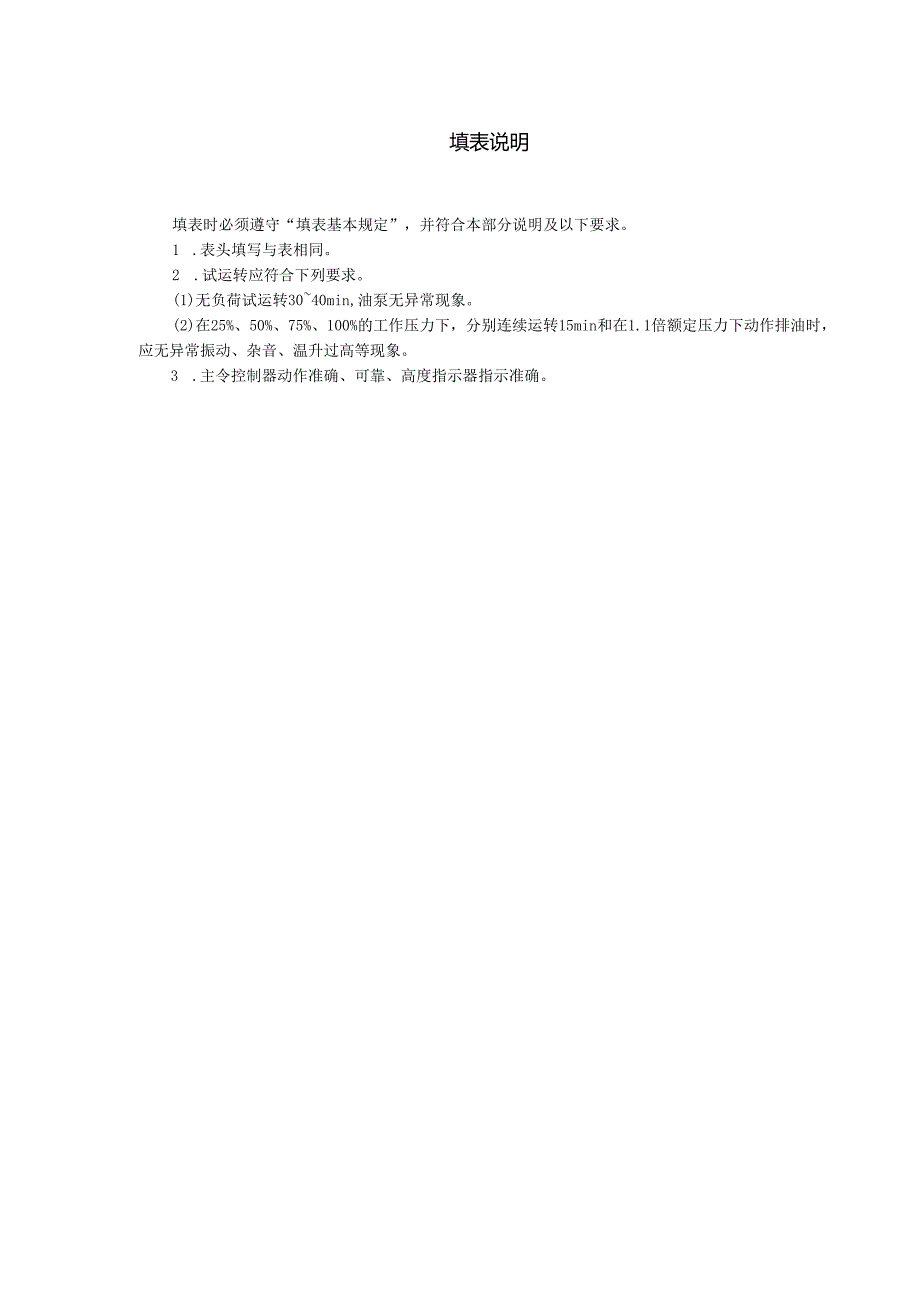

3、Omn1.13【自动二试验闸门启闭灵活、无卡阻。快速闭门时间符合设计要求闸门启闭灵活、无卡阻141.Z操作机组过速时，继电器动作提起闸门，模拟过速度，继电器动作正常/评定意见质量等级试验结果符合质量标准要求测量人X年X月X日施X单位义年X月X日建监设理单位义年X月X日填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。1 .表头填写与表相同。2 .试运转应符合下列要求。(1)无负荷试运转3040min,油泵无异常现象。(2)在25%、50%、75%、100%的工作压力下，分别连续运转15min和在1.1倍额定压力下动作排油时，应无异常振动、杂音、温升过高等现象。3 .主令控制器动作准确、可靠、高度指示器指示准确。
