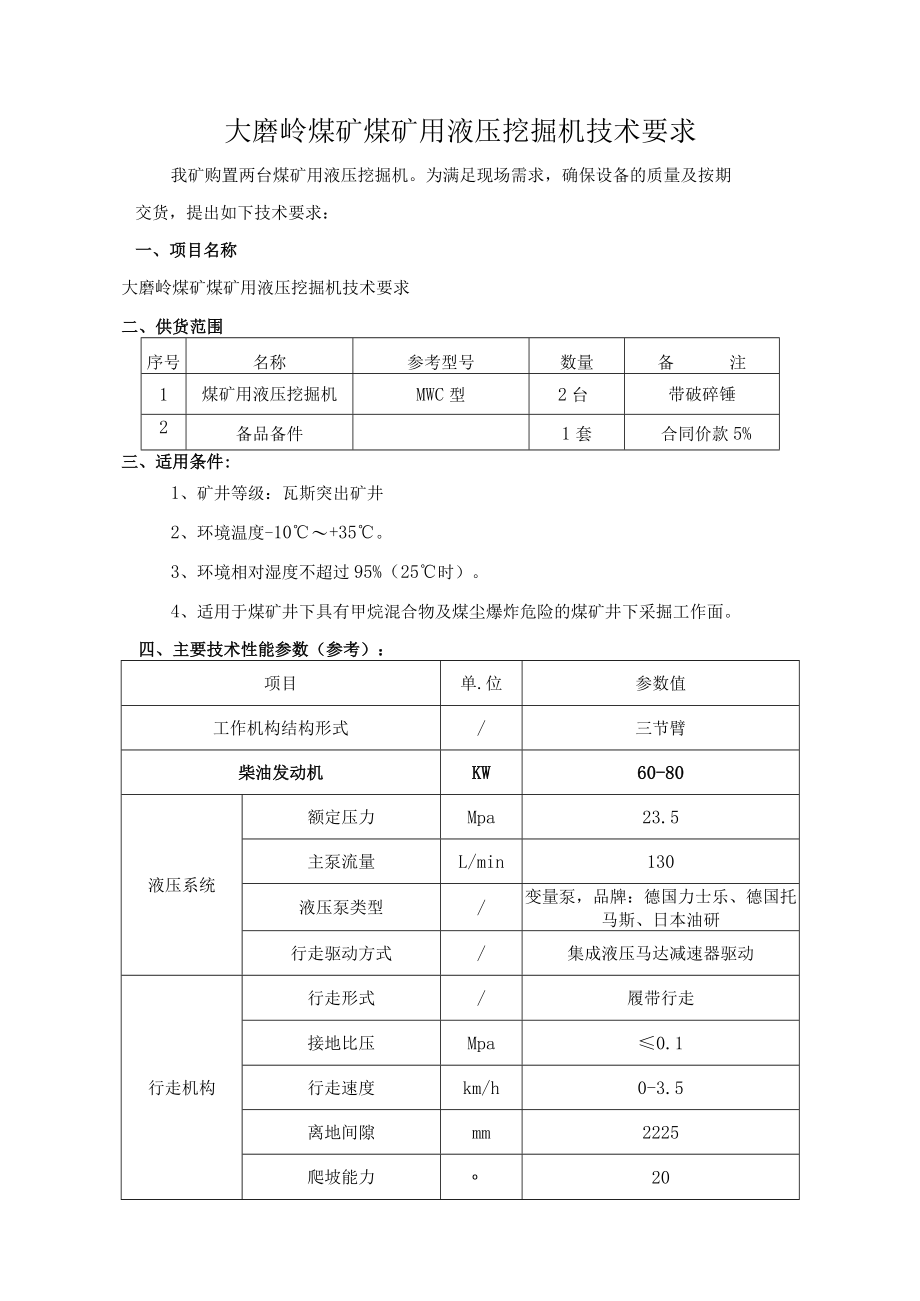

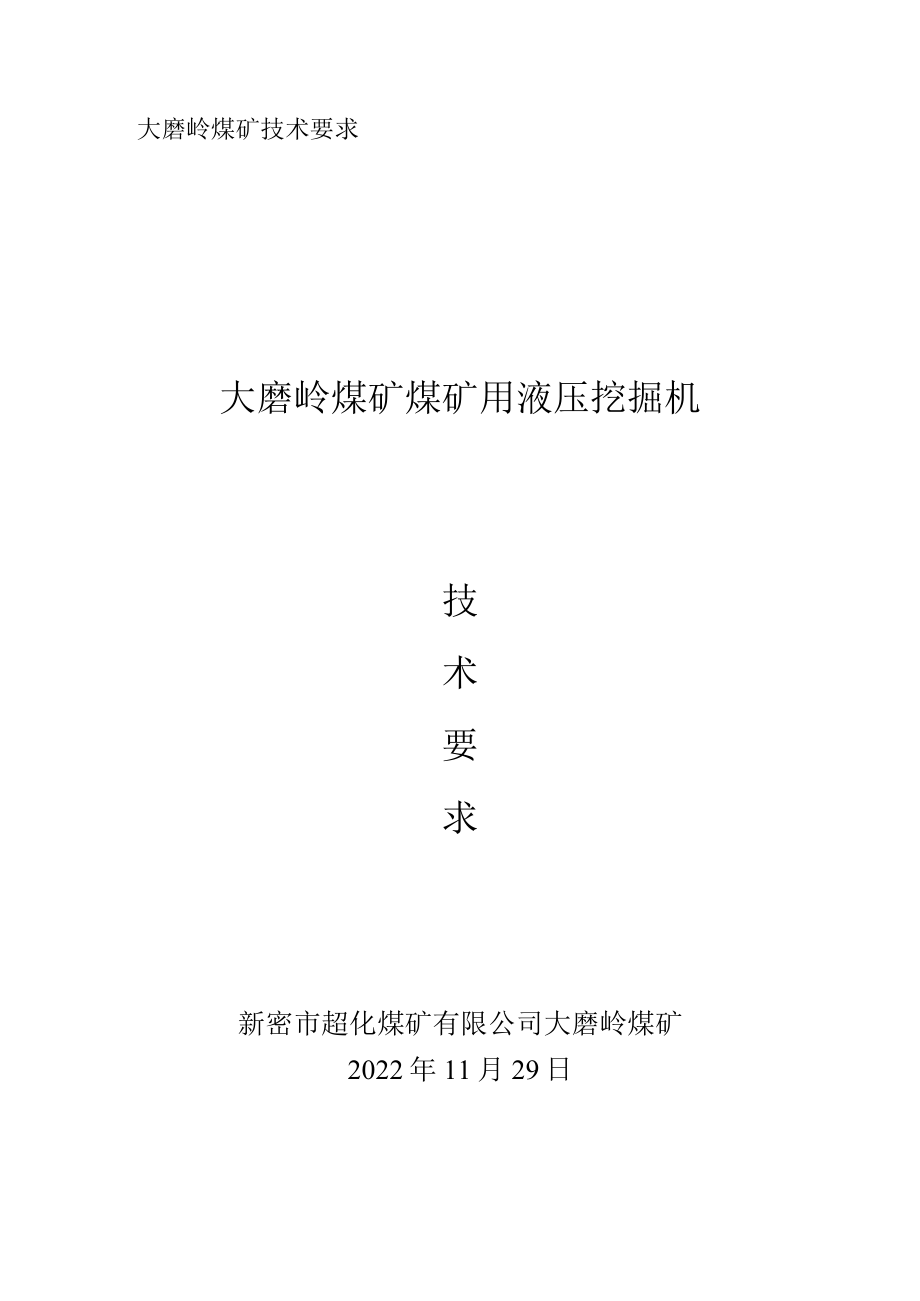

1、大磨岭煤矿技术要求大磨岭煤矿煤矿用液压挖掘机技术要求新密市超化煤矿有限公司大磨岭煤矿2022年11月29日大磨岭煤矿煤矿用液压挖掘机技术要求我矿购置两台煤矿用液压挖掘机。为满足现场需求，确保设备的质量及按期交货，提出如下技术要求：一、项目名称大磨岭煤矿煤矿用液压挖掘机技术要求二、供货范围序号名称参考型号数量备注1煤矿用液压挖掘机MWC型2台带破碎锤2备品备件1套合同价款5%三、适用条件:1、矿井等级：瓦斯突出矿井2、环境温度-10+35。3、环境相对湿度不超过95%（25时）。4、适用于煤矿井下具有甲烷混合物及煤尘爆炸危险的煤矿井下采掘工作面。四、主要技术性能参数（参考）：项目单.位参数值工作

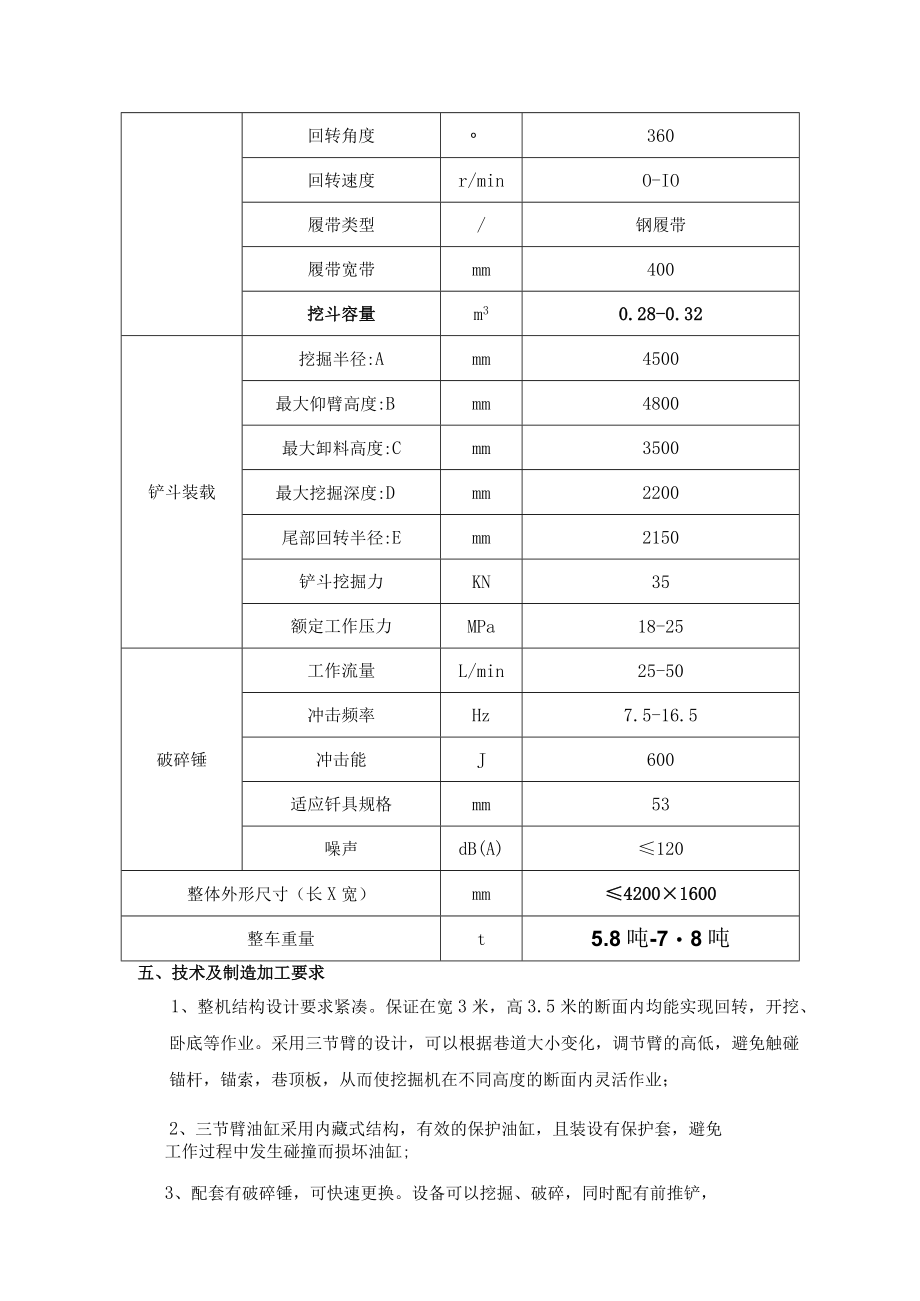

2、机构结构形式/三节臂柴油发动机KW60-80液压系统额定压力Mpa23.5主泵流量L/min130液压泵类型/变量泵，品牌：德国力士乐、德国托马斯、日本油研行走驱动方式/集成液压马达减速器驱动行走机构行走形式/履带行走接地比压Mpa0.1行走速度km/h0-3.5离地间隙mm2225爬坡能力O20回转角度O360回转速度r/minO-IO履带类型/钢履带履带宽带mm400挖斗容量m30.28-0.32铲斗装载挖掘半径:Amm4500最大仰臂高度:Bmm4800最大卸料高度:Cmm3500最大挖掘深度:Dmm2200尾部回转半径:Emm2150铲斗挖掘力KN35额定工作压力MPa18-25破碎锤
3、工作流量L/min25-50冲击频率Hz7.5-16.5冲击能J600适应钎具规格mm53噪声dB(A)120整体外形尺寸（长X宽）mm42001600整车重量t5.8吨-78吨五、技术及制造加工要求1、整机结构设计要求紧凑。保证在宽3米，高3.5米的断面内均能实现回转，开挖、卧底等作业。采用三节臂的设计，可以根据巷道大小变化，调节臂的高低，避免触碰锚杆，锚索，巷顶板，从而使挖掘机在不同高度的断面内灵活作业；2、三节臂油缸采用内藏式结构，有效的保护油缸，且装设有保护套，避免工作过程中发生碰撞而损坏油缸;3、配套有破碎锤，可快速更换。设备可以挖掘、破碎，同时配有前推铲，可以平整巷道工作面；4、“
4、外形尺寸小”，便于下井组装、运输和巷道施工，且机动灵活、安全高效、噪声低、节约能源。5、液压系统安装紧凑，液压管路在臂的两侧，且有弹簧保护套。6、液压系统采用高压系统，可以实现挖斗较大的挖掘力。7、液压油路的链接密封可靠。8、操作室采用半封闭式结构。9、设备主机动力部分采用集中紧凑式结构，外加保护罩，减少砰石等对动力部件损伤，降温采用强制风冷式降温方式。10、挖斗可以快速更换成破碎锤，实现一机多用，设备不安装旋转油缸。11、设备液压动力部件、阀组等均采用进口优质产品,在投标文件中注明品牌。12、设备必须装备2022年煤矿安全规程中规定的各项保护装置，符合国家各行业标准要求。13、中标厂家设备必
5、须提供设备整机的煤安标志，设备中所有需要煤安标志证的部件，必须具有有效的煤安标志证。涉及防爆的电器部件，必须具有国家防爆检验部门颁发的“防爆检验合格证”。14、厂家派专业人员来矿现场指导设备解体、打运、安装等。15、供方提供的设备应符合国家规范和行业技术的标准。16、发动机使用国内一线品牌。在投标文件中注明品牌。17、整车安装“自动保护系统”，当出现下列情况之一时，该系统能及时发出报警信号，其信号使驾驶员能够清晰辨别，并在报警后Imin内使机器动力系统自动停止运转：（1）排气温度最高至70C时；（2）表面温度最高至150C时；（3）冷却水温度（强制冷却）最高至95C或设计值时；（4）冷却净化箱
6、水位低至设定最低水位时；（5）机油压力低至设定最低压力时；（6）瓦斯浓度达到1.0%（有煤（岩）与瓦斯突出矿井和瓦斯喷出区域中瓦斯浓度达到0.5%）时。18、设备行走机构由双履带、液压行走马达、履带底盘等组成。行走时通过集成液压马达减速器驱动链轮来完成，行走马达具有前行、后退、自动刹车三种性能。每条履带单独用液压马达作动力，通过减速机驱动使车辆行驶，履带涨紧装置由引导轮、涨紧弹簧及涨紧油缸组成。涨紧装置主要用于保持履带有一定的涨紧度及在工作和行驶过程起缓冲作用，引导轮起导向、支承和涨紧履带的作用。行走减速机是带内置式液压马达极紧凑的传动部件，为原装进口件，采用国际流行的内藏式行走减速机（二级行
7、星减速）。19、挖掘机液压系统由液压泵、多路换向阀、液压支架软管、旋转马达、行走马达、液压油缸、散热器、进回油滤油器及液压油箱组成。本机主要液压元件均采用国际知名品牌。在投标文件中注明品牌。主泵：柱塞泵，负载敏感泵，抗污型强，能为系统提供与负载相匹配的压力和流量，液压系统工作更稳定，效率更高。控制阀：多路控制阀，负载敏感阀，控制精度高，整体采用模块化设计，维修方便。旋转马达、行走马达：运行工作可靠，性能稳定，噪音小。挖掘机额定工作压力为27.5Mpa,若工作时负载过大，分配阀的安全阀自动打开，高压油直接经回油管返回油箱，防止液压元件、管路及构件损坏。20、技术资料：质量检验合格证，出厂试验报告
8、，易损件参数及明细表，防爆合格证，整机及分项MA标志证书，随机附件清单（含随机工具）。电气说明书、机械说明书及安装图册各4套。七、质量保证、培训和验收1、自安装调试运转开始，整机质保期一年，质保期内使用出现的产品质量问题，厂方负责免费更换零部件。供货周期：合同签订生效后40天。2、厂家免费为矿方培训操作和维护人员。3、厂家负责设备的运输。4、在整机安装、调试期间，厂方派服务人员到安装现场进行技术指导，解决与产品相关的所有技术问题，完成调试，并经验收人员验收合格。5、产品出现故障，厂家接到通知，24小时内到矿服务解决问题；常用配件供货周期在3个工作日内；急用件供货周期在1个工作日内。6、厂方应在
9、所提供产品的使用期内，保证及时供应维修配件和备件。7、厂家必须保证所提供的设备是全新的、未使用的、技术成熟的产品，并对质量保证、性能试验及供货的完整性负责。8、所有电动机及电气元部件选用矿用防爆产品，并随机提供防爆合格证、煤安证。审批意见大磨岭煤矿机电科：大磨岭煤矿分管领导：裕中公司安全生产技术部：裕中公司分管领导：煤电公司机电部：煤电公司分管领导:煤矿用液压挖掘机厂家调查情况大磨岭煤矿结合井下巷道断面及实际需求，对全国的柴油机煤矿用液压挖掘机调研如下。1、经查询煤安网，符合大磨岭煤矿井下条件和生产效率要求的煤矿用液压挖掘机（柴油机）生产厂家有：（1）山东山特重工机械有限公司（2）淮南佳源重工有限责任公司（3）山东矿安重工有限公司（4）江苏天煤机电科技有限公司
