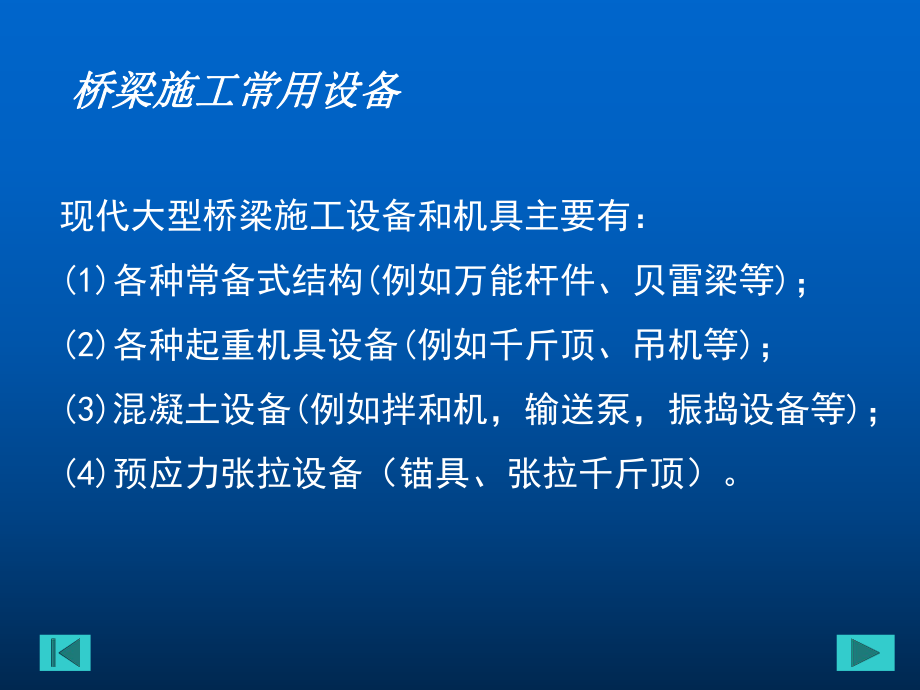

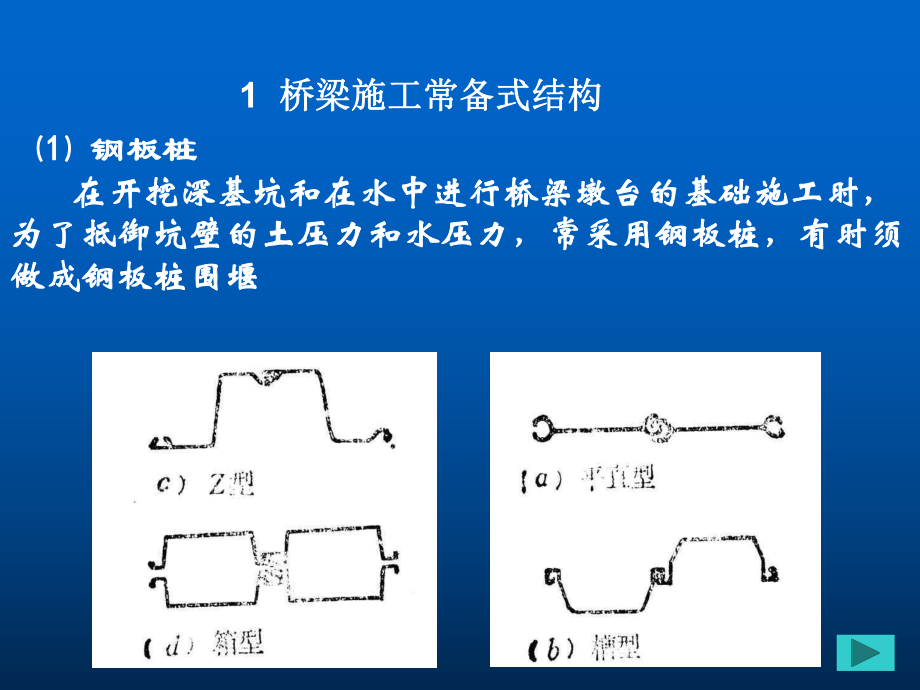

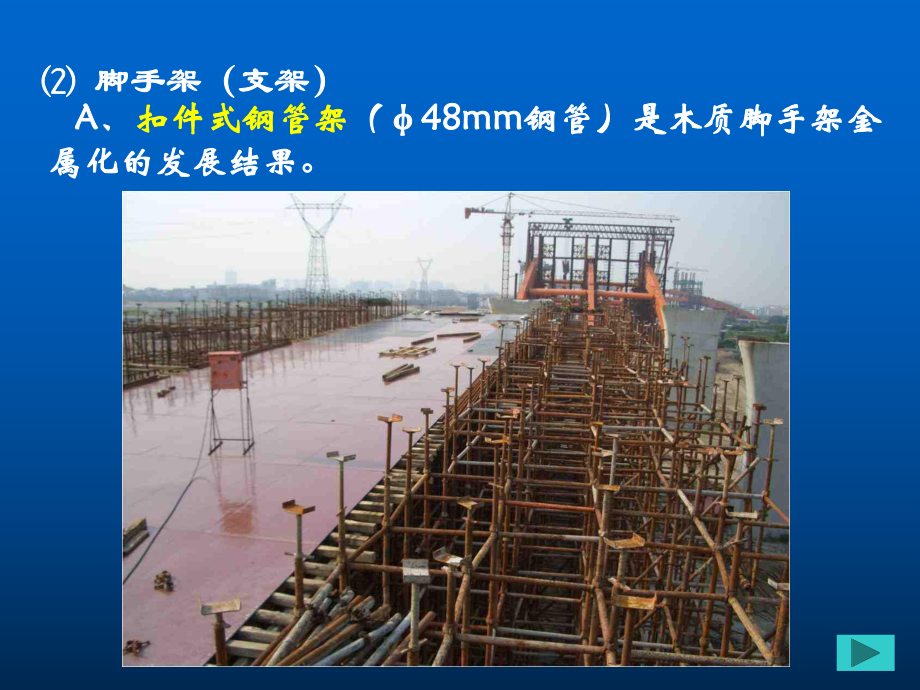

1、现代大型桥梁施工设备和机具主要有：(1)各种常备式结构(例如万能杆件、贝雷梁等)；(2)各种起重机具设备(例如千斤顶、吊机等)；(3)混凝土设备(例如拌和机，输送泵，振捣设备等)；(4)预应力张拉设备（锚具、张拉千斤顶）。 桥梁施工常用设备桥梁施工常用设备 钢板桩钢板桩 在开挖深基坑和在水中进行桥梁墩台的基础施工时，在开挖深基坑和在水中进行桥梁墩台的基础施工时，为了抵御坑壁的土压力和水压力，常采用钢板桩，有时须为了抵御坑壁的土压力和水压力，常采用钢板桩，有时须做成钢板桩围堰做成钢板桩围堰 1 桥梁施工常备式结构桥梁施工常备式结构 脚手架（支架）脚手架（支架） A A、扣件式钢管架扣件式钢管架（
2、48mm48mm钢管）是木质脚手架金钢管）是木质脚手架金属化的发展结果。属化的发展结果。碗扣式支架碗扣式支架现浇鱼腹型箱梁碗扣支架现浇鱼腹型箱梁碗扣支架 满堂支架的基础部分满堂支架的基础部分（3 3）万能杆件）万能杆件 是由角钢和连接板组成，用螺栓连接的桁架杆件。是由角钢和连接板组成，用螺栓连接的桁架杆件。优点优点通用性强，各杆件均为标准件通用性强，各杆件均为标准件装拆、运输方便装拆、运输方便利用率高利用率高可拼装成多种形式可拼装成多种形式可作为墩台、索塔施工脚手架可作为墩台、索塔施工脚手架万能杆件组拼桁架万能杆件组拼桁架 用万能杆件组拼的塔架用万能杆件组拼的塔架 盖梁支架盖梁支架万能杆件组拼
3、万能杆件组拼（4 4）贝雷（贝雷梁）贝雷（贝雷梁） 是一种由桁架拼装而成的钢桁架结构。贝雷常拼是一种由桁架拼装而成的钢桁架结构。贝雷常拼成导梁作为承载移动支架，再配置部分起重设置与移成导梁作为承载移动支架，再配置部分起重设置与移动机具来实现架梁动机具来实现架梁 。贝雷架使用在盖梁施工中贝雷架使用在盖梁施工中贝雷架组成的墩身支架贝雷架组成的墩身支架 滑车滑车又称滑轮或葫芦。又称滑轮或葫芦。 2 桥梁施工常用的起重机具设备桥梁施工常用的起重机具设备 滑车组滑车组 链滑车链滑车 是一种施工现场经常使用的轻小起重设备。是一种施工现场经常使用的轻小起重设备。 卷扬机卷扬机 亦称绞车，是最常用、最简单的起
4、重设备之一，广泛用于桥梁施工中。 龙门架龙门架 龙门架是一种最常用的龙门架是一种最常用的垂直起吊垂直起吊设备。设备。 在龙门架顶横梁上设行车时，可在龙门架顶横梁上设行车时，可横向运输横向运输重物、重物、构件；构件； 在龙门架两腿下设有缘滚轮并置于铁轨上时，可在龙门架两腿下设有缘滚轮并置于铁轨上时，可在轨道上在轨道上纵向运输纵向运输； 如在两脚下设能转向的滚轮时，可进行任何方向如在两脚下设能转向的滚轮时，可进行任何方向的的水平运输水平运输。 小型龙门架小型龙门架龙门架起吊拼装拱肋龙门架起吊拼装拱肋 用公路装配式钢桥桁节（贝雷）拼装的龙门架用公路装配式钢桥桁节（贝雷）拼装的龙门架 缆索起重机缆索起重机 可用于高差较大的垂直吊装和架空纵向运输。可用于高差较大的垂直吊装和架空纵向运输。 吊装重量吊装重量由几吨至上百吨。由几吨至上百吨。 纵向运距纵向运距从几十米至几百米。从几十米至几百米。 缆索起重机吊装构件缆索起重机吊装构件 缆索吊装拱桥布置缆索吊装拱桥布置
