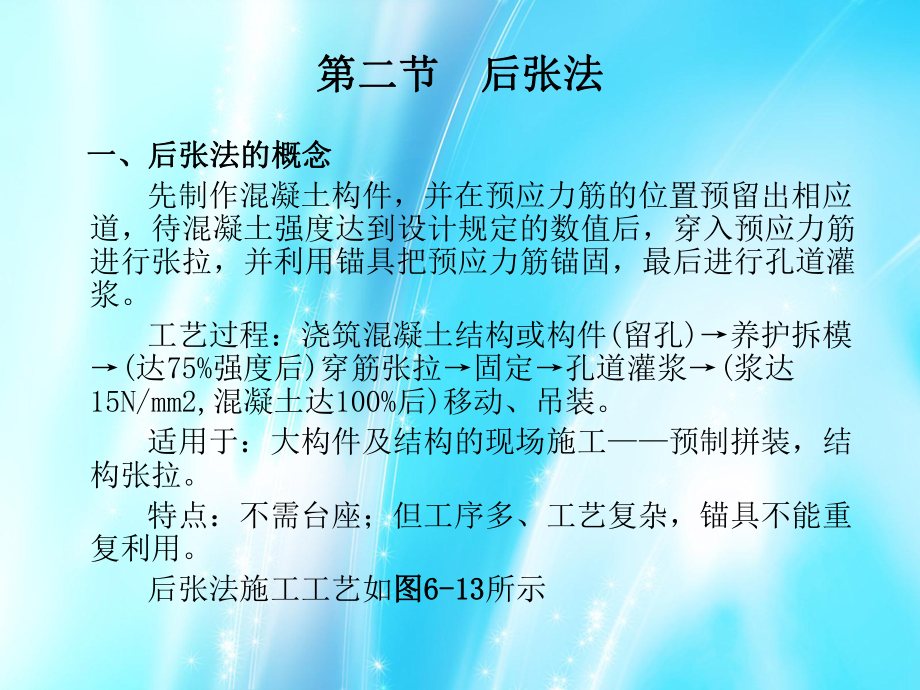

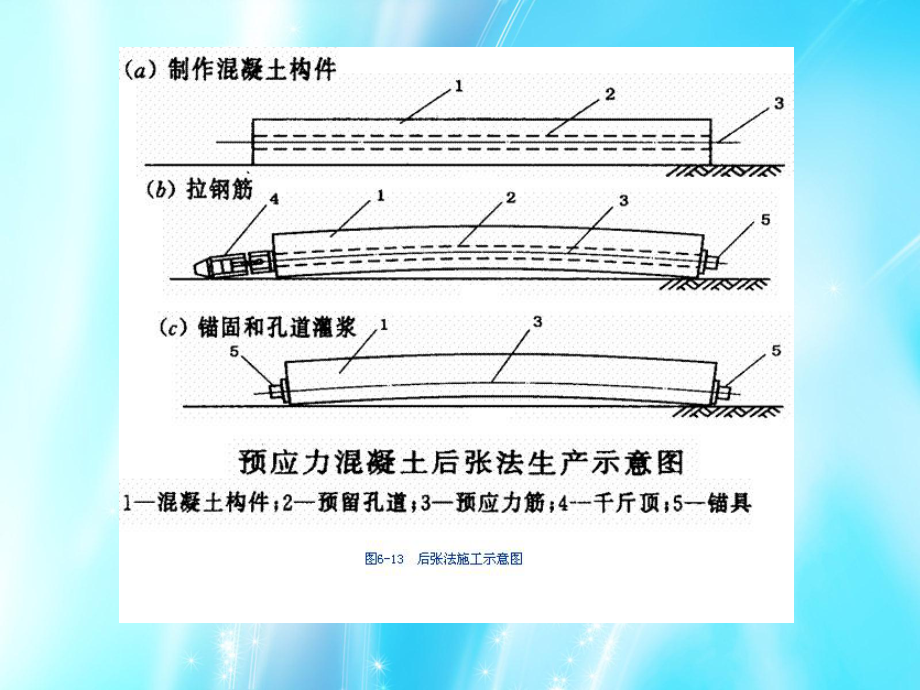

1、第二节第二节 后张法后张法 一、后张法的概念一、后张法的概念 先制作混凝土构件，并在预应力筋的位置预留出相应道，待混凝土强度达到设计规定的数值后，穿入预应力筋进行张拉，并利用锚具把预应力筋锚固，最后进行孔道灌浆。 工艺过程：浇筑混凝土结构或构件(留孔)养护拆模(达75%强度后)穿筋张拉固定孔道灌浆(浆达15N/mm2,混凝土达100%后)移动、吊装。 适用于：大构件及结构的现场施工预制拼装，结构张拉。 特点：不需台座；但工序多、工艺复杂，锚具不能重复利用。 后张法施工工艺如图图6-136-13所示 二、预应力筋、锚具和张拉机具二、预应力筋、锚具和张拉机具 ( (一一) )单根粗筋单根粗筋( (

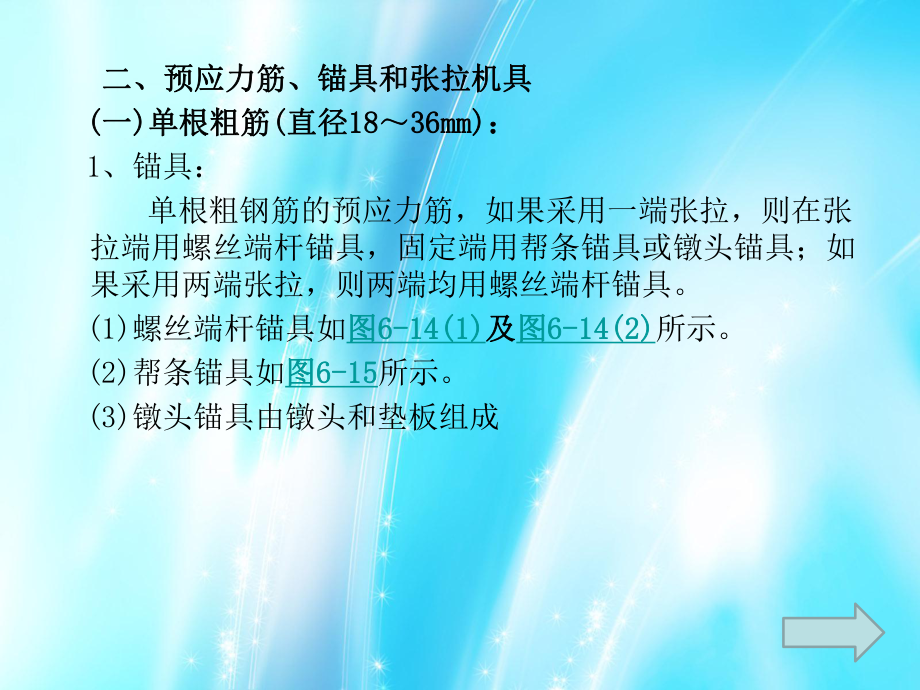

2、直径直径181836mm)36mm)： 1、锚具： 单根粗钢筋的预应力筋，如果采用一端张拉，则在张拉端用螺丝端杆锚具，固定端用帮条锚具或镦头锚具；如果采用两端张拉，则两端均用螺丝端杆锚具。 (1)螺丝端杆锚具如图图6-14(1)6-14(1)及及图图6-14(2)6-14(2)所示。 (2)帮条锚具如图图6-156-15所示。 (3)镦头锚具由镦头和垫板组成 图6-14(1) 螺丝端杆锚 图6-14(2) LM型螺丝端杆锚 用于预应力钢筋的张拉锚固，依靠对焊与预应力钢筋连接。 图图6-156-15 2、预应力筋制作： 工序：下料对焊冷拉。 下料长度计算： 当两端用螺丝端杆锚具时钢筋下料长度：
3、当一端用螺杆、一端用帮条时: 钢筋下料长度： 3、张拉设备： 拉杆式千斤顶(YL60)，如图图6-166-16所示； 穿心式千斤顶(YC60、YC20、YC18),如图图6-17(1)6-17(1)及及图图6-17(2)6-17(2)所示,配置撑脚和拉杆等附件后,可作为拉杆式千斤顶使用。 图图6-166-16 图6-17(1) ( (二二) )钢筋束、钢绞线钢筋束、钢绞线1、锚具 钢筋束、钢绞线采用的锚具有JM型、KT-Z型、XM型、QM型和镦头锚具等。其中镦头锚具用于非张拉端。 JM型锚具 JM型锚具由锚环与夹片组成(图图6-186-18)，锚环分甲型和乙型两种。 JM型锚具与YL60型千斤
4、顶配套使用，适用于锚固36根直径为12mm光面或螺纹钢筋束，也可用于锚固56根直径为12mm或15mm的钢绞线束。 KT-Z型锚具 KT-Z型锚具由锚环和锚塞组成(图图6-196-19)，分为A型和B型两种。当预应力筋的最大张拉力超过450KN时采用A型，不超过450KN时，采用B型。 KT-Z型锚具适用锚固36根直径为12mm的钢筋束或钢绞线束。 XM型锚具 XM型和QM型锚具是一种新型锚具，由锚环和夹片组成(图图6-206-20)。利用楔形夹片，将每根钢绞线独立地锚固在带有锥形的锚环上，形成一个独立的锚固单元。 XM型锚具的夹片为斜开缝。 XM型锚具既可作为工作锚，又可兼作工具锚。图6-1
5、8图6-19图图6-206-20 QM型锚具 QM型锚具与XM型锚具相似，它也是由锚板和夹片组成(图图6-216-21)。但锚孔是直的，锚板顶面是平的，夹片垂直开缝。此外，备有配套喇叭形铸铁垫板与弹簧等。 镦头锚具用于固定端，它由锚固板和带镦头的预应力筋组成。 2、预应力筋的制作： 工序：冷拉下料编束。 下料长度L： 两端张拉： L L02a 一端张拉： L L0ab a张拉端留量(600850mm，由机具定) b非张拉端外露长度(80100mm)3、张拉设备： 锥锚式千斤顶锥锚式千斤顶(YZ60、YZ85) 用于KTZ及钢制锥形锚具，如图图6-236-23所示。 穿心式千斤顶穿心式千斤顶(Y
6、C60、YC120)用于JM12、QM、XM锚具，如图图6-17(1)6-17(1)所示。 大孔径穿心式千斤顶大孔径穿心式千斤顶(YCD、YCQ、YCW型) 用于大吨位钢绞线束（群锚)，如图图6-24(1)6-24(1)、图图6-6-24(2)24(2)所示图6-236-17(1) 6-24(1) ( (三三) )钢丝束钢丝束1、锚具 钢丝束用做预应力筋时，由几根到几十根直径35mm的平行碳素钢丝组成。其固定端采用钢丝束镦头锚具，张拉端锚具可采用钢质锥形锚具、锥形螺杆锚具、XM型锚具及QM型锚具。 锥形螺杆锚具用于锚固14、16、20、24或28根直径为5mm的碳素钢丝。 钢丝束镦头锚具适用于
7、1254根直径为5mm的碳素钢丝。常用镦头锚具分为A型与B型。A型由锚杯与螺母组成，用于张拉端。B型为锚板，用于固定端。 钢质锥形锚具钢质锥形锚具用于锚固以锥锚式双作用千斤顶张拉的钢丝束，适用于锚固6、12、18或24根直径5mm的钢丝束。 2、张拉设备 锥形螺杆锚具、钢丝束镦头锚具宜采用拉杆式千斤顶(YL60型)或穿心式千斤顶(YC60型)张拉锚固。钢质锥形锚具应用锥锚式双作用千斤顶(常用YZ60型)张拉锚固。 3、钢丝束制作 钢丝束制作一般需经调直、下料、编束和安装锚具等工序。 当用钢质锥形锚具、XM型锚具时，钢丝束的制作和下料长度计算基本上与预应力钢筋束相同。 钢丝束镦头锚固体系，如采用
8、镦头锚具一端张拉时，应考虑钢丝束张拉锚固后螺母位于锚环中部。 编束是为了防止钢筋扭结。 如图如图6-286-28所示。所示。 三、后张法施工工艺三、后张法施工工艺 后张法施工工艺与预应力施工有关的是孔道留设、预应力筋张拉和孔道灌浆三部分。 ( (一一) )孔道留设孔道留设 1、孔道留设的基本要求 构件中留设孔道主要为穿预应力钢筋(束)及张拉锚固后灌浆用。孔道留设的基本要求： 孔道直径应保证预应力筋(束)能顺利穿过。 孔道应按设计要求的位置、尺寸埋设准确、牢固，浇筑混凝土时不应出现移位和变形。 在设计规定位置上留设灌浆孔。 在曲线孔道的曲线波峰部位应设置排气兼泌水管，必要时可在最低点设置排水管。
9、 灌浆孔及泌水管的孔径应能保证浆液畅通。 2、孔道留设的方法 预留孔道形状有直线、曲线和折线形，孔道留设方法：1)钢管抽芯法(图图6-296-29) 预先将平直、表面圆滑的钢管埋设在模板内预应力筋孔道位置上。在开始浇筑至浇筑后拔管前，间隔一定时间(一般15min)要缓慢匀速地转动钢管；待混凝土初凝后至终凝之前，用卷扬机匀速拔出钢管即在构件中形成孔道。 钢管抽芯法只用于留设直线孔道，钢管长度不宜超过15m，钢管两端各伸出构件500mm左右，以便转动和抽管。 构件较长时，可采用两根钢管，中间用套管连接。 抽管时间与水泥品种、浇筑气温和养护条件有关。 采用钢筋束镦头锚具和锥形螺杆锚具留设孔道时，张拉
10、端的扩大孔也可用钢管成型，留孔时应注意端部扩孔应与中间孔道同心。 (2) 胶管抽芯法 胶管采用57层帆布夹层，壁厚67mm的普通橡胶管，用于直线、曲线或折线孔道成型。 胶管一端密封，另一端接上阀门，安放在孔道设计位置上；待混凝土初凝后、终凝前，将胶管阀门打开放水(或放气)降压，胶管回缩与混凝土自行脱落。一般按先上后下、先曲后直的顺序将胶管抽出。 (3) 预埋管法 预埋管法是用钢筋井字架将黑铁皮管、薄钢管或金属螺旋管固定在设计位置上，在混凝土构件中埋管成型的一种施工方法。 ( (二二) )预应力筋张拉预应力筋张拉 1.张拉条件： 结构的混凝土强度符合设计要求或达75%强度标准值； 做好各种准备工
11、作。 2.张拉控制应力和超张拉最大应力：(比先张法均低0.05f) 3、张拉顺序 预应力筋张拉顺序应按设计规定进行；如设计无规定时，应采取分批分阶段对称地进行。 预应力混凝土屋架下弦预应力筋张拉顺序。 预应力混凝土吊车梁预应力筋采用两台千斤顶的张拉顺序，对配有多根不对称预应力筋的构件，应采用分批分阶段对称张拉。 平卧重叠浇筑的预应力混凝土构件，张拉预应力筋的顺序是先上后下，逐层进行。 4、张拉方法 对于曲线预应力筋和长度大于24m的直线预应力筋，应采用两端同时张拉的方法；长度等于或小于24m的直线预应力筋，可一端张拉，但张拉端宜分别设置在构件两端。 对预埋波纹管孔道曲线预应力筋和长度大于30m
