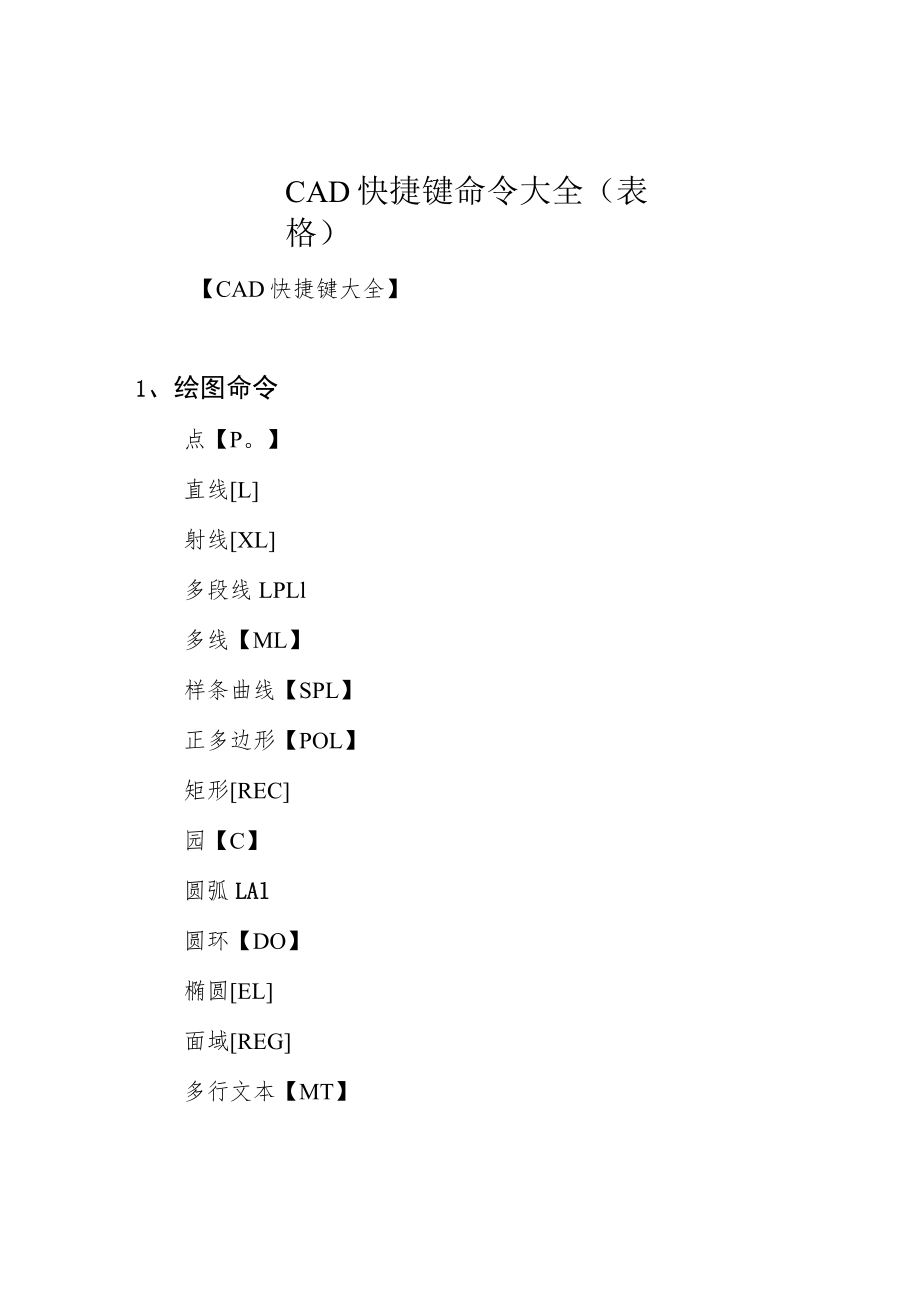

CAD快捷键命令大全(表格).docx_第1页
第1页 / 共7页

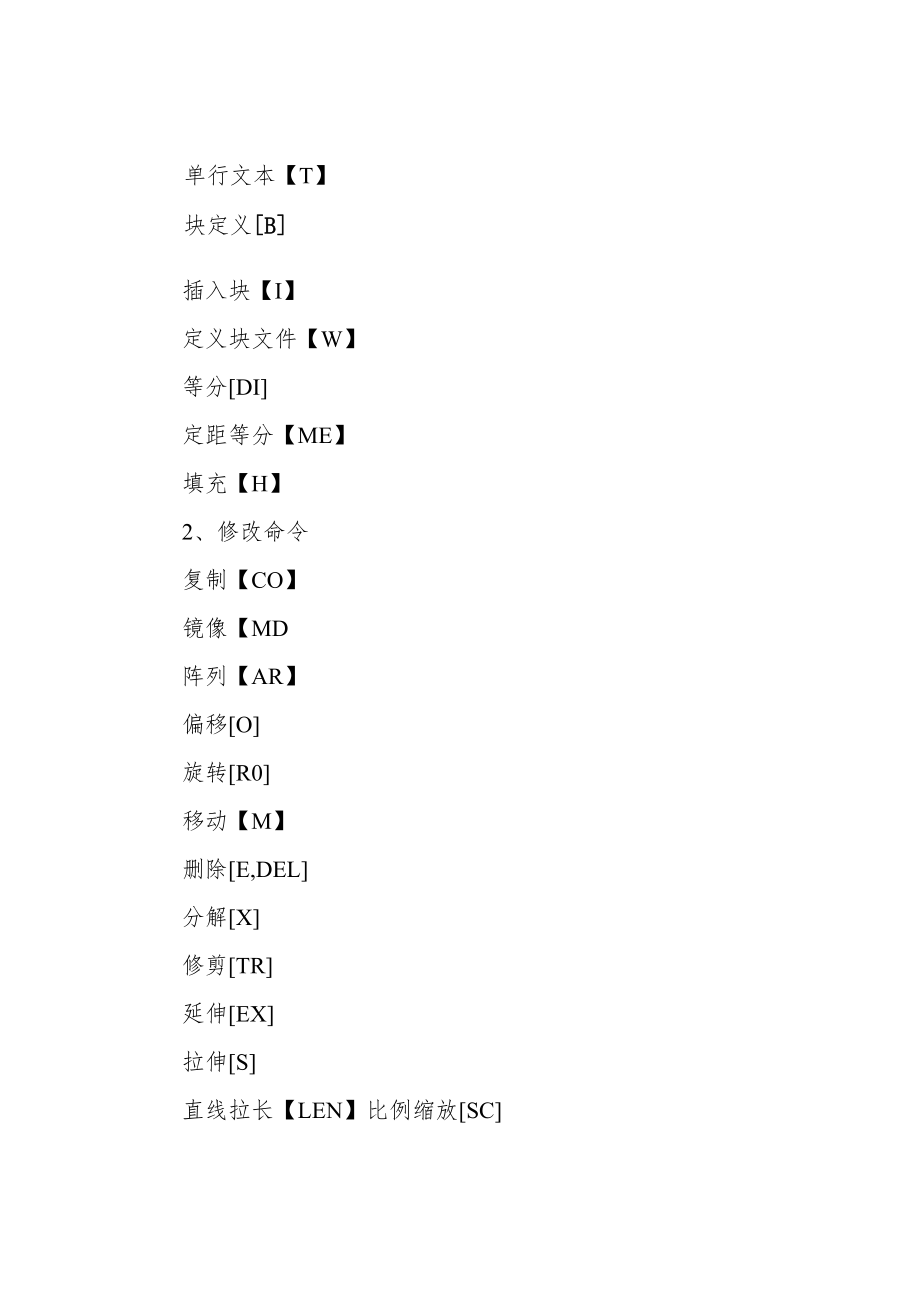

CAD快捷键命令大全(表格).docx_第2页
第2页 / 共7页

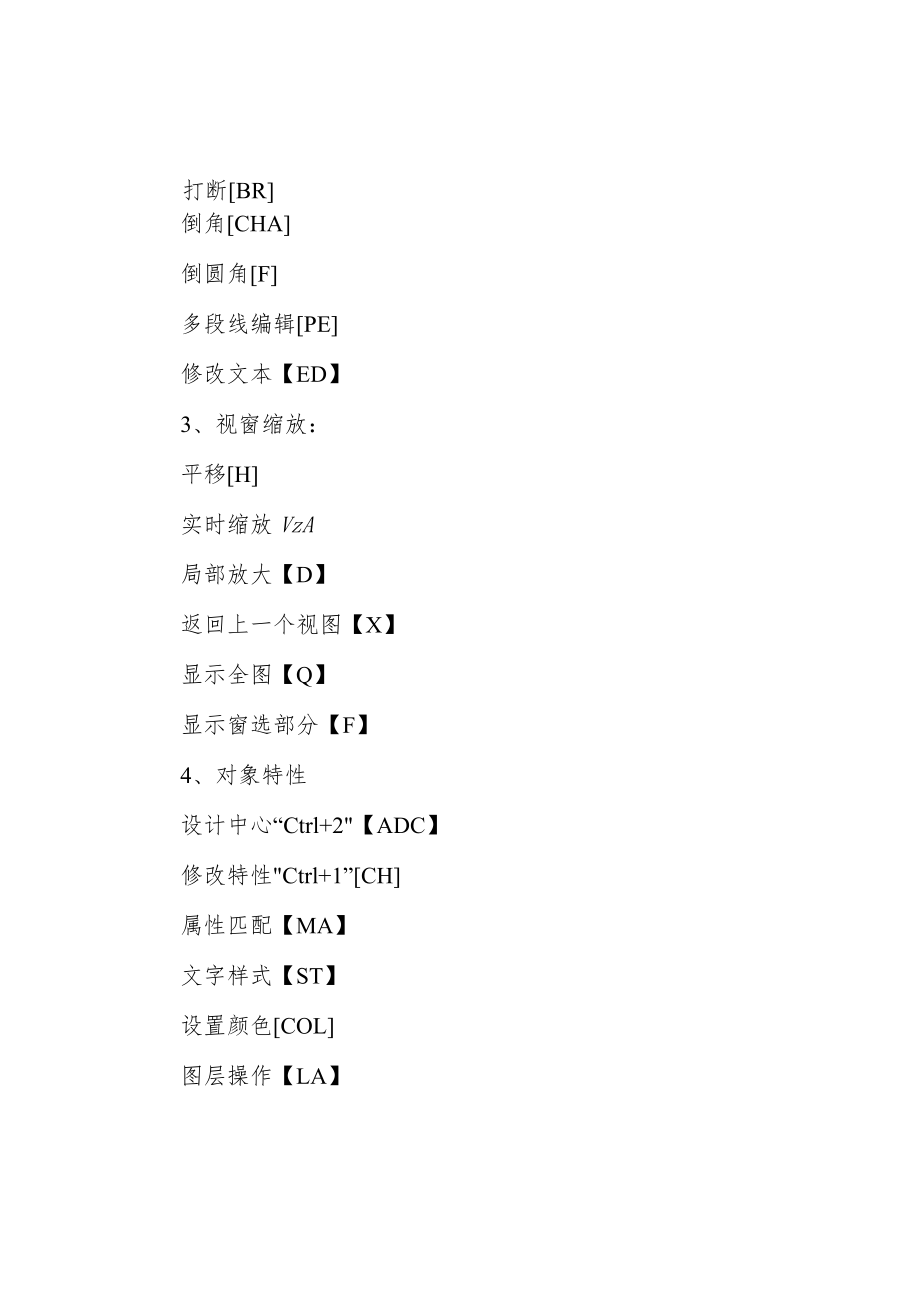

CAD快捷键命令大全(表格).docx_第3页
第3页 / 共7页
CAD快捷键命令大全(表格).docx_第4页
第4页 / 共7页
CAD快捷键命令大全(表格).docx_第5页
第5页 / 共7页
CAD快捷键命令大全(表格).docx_第6页
第6页 / 共7页
CAD快捷键命令大全(表格).docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《CAD快捷键命令大全(表格).docx》由会员分享,可在线阅读,更多相关《CAD快捷键命令大全(表格).docx(7页珍藏版)》请在第壹文秘上搜索。

1、CAD快捷键命令大全(表格)【CAD快捷键大全】1、绘图命令点【P。】直线L射线XL多段线LPLl多线【ML】样条曲线【SPL】正多边形【POL】矩形REC园【C】圆弧LAl圆环【DO】椭圆EL面域REG多行文本【MT】单行文本【T】块定义B插入块【I】定义块文件【W】等分DI定距等分【ME】填充【H】2、修改命令复制【CO】镜像【MD阵列【AR】偏移O旋转R0移动【M】删除E,DEL分解X修剪TR延伸EX拉伸S直线拉长【LEN】比例缩放SC打断BR倒角CHA倒圆角F多段线编辑PE修改文本【ED】3、视窗缩放:平移H实时缩放VzA局部放大【D】返回上一个视图【X】显示全图【Q】显示窗选部分【F

2、】4、对象特性设计中心“Ctrl+2【ADC】修改特性Ctrl+1”CH属性匹配【MA】文字样式【ST】设置颜色COL图层操作【LA】线形LT线形比例LTS线宽(LW图形单位【UN】属性定义【ATT】编辑属性ATE边界创建,包括创建闭合多段线和【B0】面域对齐AL退出EXIT输出其它格式文件【EXP】输入文件IMP自定义CAD设置【0P】打印PRINT清除垃圾PU重新生成【RE】重命名【REN】捕捉栅格CSNl设置极轴追踪【DS】设置捕捉模式【OS】打印预览PRE工具栏【TO】命名视图【V】面积AA距离【DI】显示图形数据【口】5、尺寸标注直线标注【DLI】对齐标注DAL半径标注DRAl直径标注【DDI】角度标注【DAN】中心标注DCE点标注【DOR】快速引出标注【LE】基线标注(DBA连续标注DCO标注样式【D】编辑标注(DED替换标注系统变量【DOV】弧度标注【DAR】折弯标注DJO6、常用CTRL快捷键修改特性【Ctrl+1设计中心【Ctrl+2打开文件【Ctrl+新建文件【Ctrl+N打印文件【Ctrl+P保存文件Ctrl+S放弃Ctrl+Z剪切【Ctrl+X复制【Ctrl+C粘贴Ctrl+V栅格捕捉【Ctrl+B对象捕捉Ctrl+F栅格Ctrl+Gl正交【Ctrl+L对象追踪【Ctrl+W极轴【Ctrl+U7、常用功能键帮助F1文本窗口F2对象捕捉F3栅格F7正交F8
