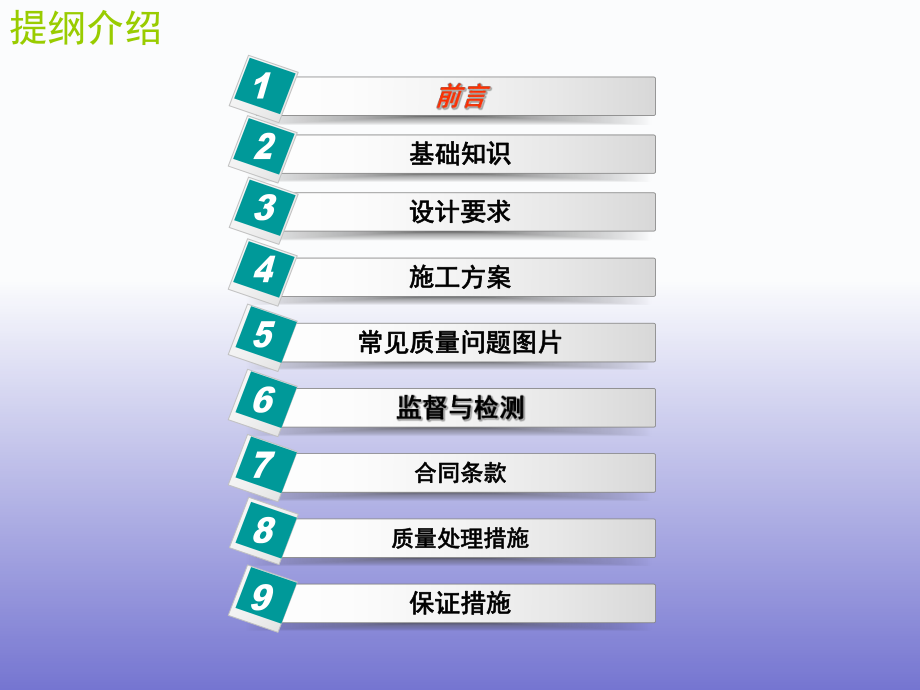

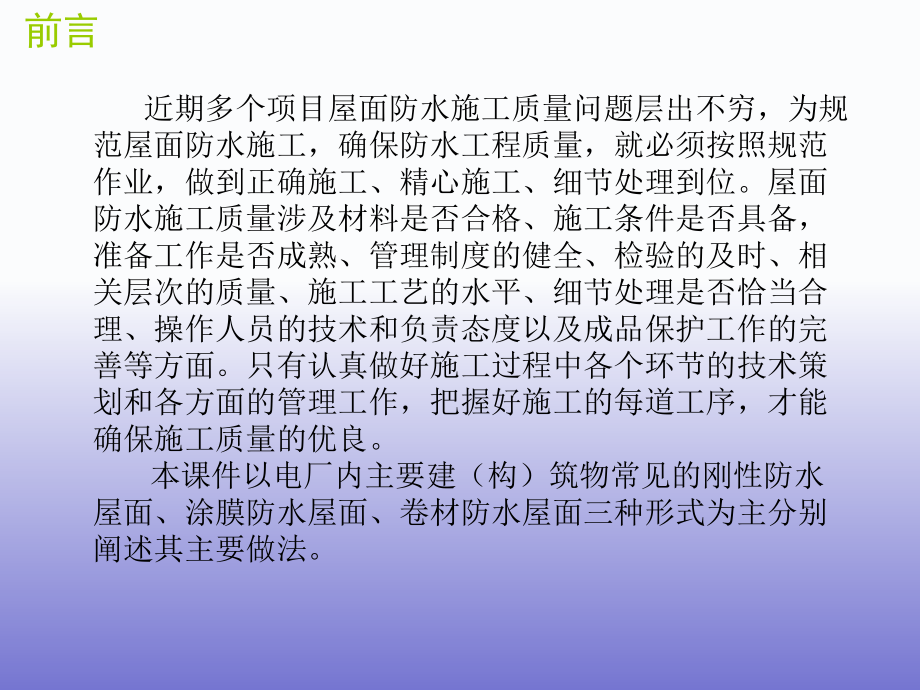

1、屋面防水质量控制常见质量问题图片常见质量问题图片 基础知识基础知识 设计要求设计要求 施工方案施工方案 合同条款合同条款质量处理措施质量处理措施保证措施保证措施 提纲介绍前言 近期多个项目屋面防水施工质量问题层出不穷，为规范屋面防水施工，确保防水工程质量，就必须按照规范作业，做到正确施工、精心施工、细节处理到位。屋面防水施工质量涉及材料是否合格、施工条件是否具备，准备工作是否成熟、管理制度的健全、检验的及时、相关层次的质量、施工工艺的水平、细节处理是否恰当合理、操作人员的技术和负责态度以及成品保护工作的完善等方面。只有认真做好施工过程中各个环节的技术策划和各方面的管理工作，把握好施工的每道工序
2、，才能确保施工质量的优良。 本课件以电厂内主要建（构）筑物常见的刚性防水屋面、涂膜防水屋面、卷材防水屋面三种形式为主分别阐述其主要做法。 一、基础知识1、施工前熟悉图纸屋面防水设计、学习有关术语、基本规定和规范；2、质量控制验收参考 GB50207-2002屋面工程质量验收规范；屋面 防水施工参考GB50345-2004屋面工程施工技术；参考图籍：99（03）J201-1平屋面建筑构造（一）、03J201-2平屋面建筑构造（二）、00（03）J202-1坡屋面建筑构造（一）；3、屋面工程所采用的防水、保温隔热层材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合现行的国家产品和设
3、计要求。 4、卷材贮存：防水卷材应贮存在阴凉通风的室内，严禁接近火源；应按标号、品种分类堆放。 5、常见的防水（涂料）卷材的性能及取样试验要求：1）水性沥青防水涂料，黑灰色粘稠膏体，根据不同的使用年限及用途可分：一布三油用于间易或短期临时建筑时间35年，二布五油10年以上代替四油毡等； 三布八油15年以上可用于主要建筑物或高层建筑等。分批与取样规则：同一规格品种涂料不超过10t为一验收批。随机抽取 桶产品搅拌均匀，从每桶不同部位取等量的样品混合均匀，再从混合样中取两份样品各2kg，分别装入样品容器中，样品容器应留有5%的空隙盖严。一份作检验样品，一份作备用样品。 2）改性沥青聚乙烯胎防水卷材：
4、分为氧化改性沥青防水卷材、丁苯橡胶改性氧化沥青和高聚物改性沥青防水卷材三种。按照物理性质分为优等品（A）级、一等品（B）级和合格品（C ）级三个等级。分批与取样规则：按照物理以同一品种、同一规格、同一等级的产品每1000卷为一批，在每批产品中抽取3卷进行检验卷重、外观和尺寸偏差检查。从检查合格的产品中任取一卷切除端部2000mm后，取1000mm的全幅卷材两块，一块送试验室检验，一块备用。3)塑性体（APP）改性沥青防水卷材：以聚酯毡或玻纤毡为胎基，无规聚炳烯（APP）或聚烯烃类聚合物（APAO、APO）作改性剂，两面覆以隔离材料所制成的改性沥青防水卷材。防水层强度高，耐撕裂、耐穿刺 、耐紫外
5、线照射、耐久、寿命长，既可用热熔粘接，也可用冷粘法，接缝密实可靠。分批与取样规则：以同一类型、同一规格10000m2为一批，不足10000m2时亦作为一批计。在每批产品中，随机抽取5卷进行进行卷重、面积、厚度与外观检查。在卷重、面积、厚度及外观检查合格的样品中随机抽取一卷作为物理性能试样。开卷后距卷材端部2500mm切取长度为800mm的全幅卷材试样2块，一块作为物理力学性能检测用，一块备用。4) 弹性体（SBS）改性沥青防水卷材：以优质聚酯毡、玻纤毡、玻纤增强聚酯毡为胎基，以苯乙烯丁二烯苯乙烯（SBS）热塑性弹性体作改性剂，表面覆以聚乙烯膜、铝箔膜、细砂、矿物粒（片）料所制成的改性沥青防水卷
6、材。耐高、低温性能，一年四季均能适应；防水层强度高、耐硌伤、耐撕裂、耐疲劳；具有优良的延伸性和较高的承受基层裂缝的能力；可热熔搭接，接缝密封可靠。厚度有2mm、3mm、4mm三种。分批与取样规则：以同一类型、同一规格10000m2为一批，不足10000m2时亦作为一批计。在每批产品中，随机抽取5卷进行进行卷重、面积、厚度与外观检查。在卷重、面积、厚度及外观检查合格的样品中随机抽取一卷作为物理性能试样。开卷后距卷材端部2500mm切取长度为800mm的全幅卷材试样2块，一块作为物理力学性能检测用，一块备用。5)聚氨酯防水涂料：特别适用不规则形状部位之防水防渗。与SBS防水卷材复合使用，防水效果可
7、达25年以上。施工采用滚、刮、刷的方法均可，宜采用薄层多次涂布法，每次涂刷不能太厚，一般分为3-4次涂刷，总厚度达1.5-2.0mm。待涂层干燥成膜后方可涂布后一遍涂料。分批与取样规则：以同一类型、同一规格15t为一批，不足15t也按一批抽检。随机抽取 桶产品搅拌均匀，从每桶不同部位取等量的样品混合均匀，再从混合样中取3kg，装入样品容器中，样品容器应留有5%的空隙盖严。6) 高分子防水卷材：以合成高分子材料为主体，掺入适量化学助剂和填料，经混炼、压延或挤出工艺制成的片状防水材料，也称为防水片材。 可分为：三元乙烯橡胶防水卷材：其特点是耐老化性能最好，化学稳定性佳优良的耐性候、耐臭氧性、耐热性
8、、和低温柔性甚至超过氯丁与丁基橡胶，比塑料优越的多，它还具有质量轻、拉升强度高、伸长率大、使用寿命长、耐强碱腐蚀等。 氯丁橡胶卷材：其特点是出耐低温性能稍差外，其他性能基本类似，拉伸强度大，耐油性、乃日光、耐臭氧、耐候性很好。 氯丁橡胶乙烯防水卷材 ：P型是以增塑聚氯乙烯为基料的塑性卷材，厚度1.2mm、1.5mm、2.0mm，卷材宽度有1m、2m、1.5m。氯化聚乙烯防水卷材：其规格：厚度分1.0mm、1.2mm、1.5mm、2.0mm，宽度分0.9m、1m、1.2m、1.5m； 氯化聚乙烯橡胶共混卷材 ：其特点是弹度高，弹性好，耐老化性，延伸性，耐低温性能及大卷材可用多种黏合剂黏结，冷施工
9、。分批与取样规则：以同品种、同规格、5000m2为一批，在批中随机抽取一组3卷进行规格尺寸和外观质量检验。从合格的试样中抽取足够的试样，进行物理性能试验。应逐批对片材的规格尺寸、外观质量、常温拉伸强度、常温拉断伸长率、撕裂强度、低温弯折、不透水性进行检验。7)沥青复合胎柔性防水卷材：以沥青为基料，以两种材料复合为胎体，细砂、矿物粒（片）料、聚酯膜、聚乙烯膜等为覆面材料，以浸涂、滚压工艺而制成的防水卷材按照物理性质分为优等品（A）级、一等品（B）级和合格品（C ）级三个等级。一般厚度有3mm、4mm两种。分批和取样规则：以同一品种、标号、等级的产品每1000卷为一批，不足1000卷者亦按一批验收
10、。从每批中抽取3卷进行检验，从卷重、外观尺寸偏差均合格的产品中任取一卷，作物理力学性能试验。8）聚氯乙烯（PVC）防水卷材：以聚氯乙烯树脂为主要原料，加入各类改性剂、抗氧剂、抗老化剂和紫外线吸收剂等辅助材料制成的新型防水材料。优异的耐老化性，使产品的使用寿命更长，外漏使用20年以上，隐蔽使用可达50年以上较高的延伸率良好的耐高低温性和耐侯性独特的耐化学腐蚀性能工程一般采用机械固定法、垫片固定法、空铺法和满粘法施工，接缝采用自动热，分批和取样规则：以10000m2同类型、同规格、同等级的卷材为一批，不足10000m2时亦作为一批计。在每批产品中，随机抽取3卷用于尺寸偏差和外观质量检验，检验合格后
11、任取一卷，在距卷材端部500mm处裁1.5m样品进行理化性能检验。9)氯化聚乙烯（CPE）防水卷材：以氯化聚乙烯树脂为主要原料，加入多种化学助剂，经混炼、挤出成型和硫化等工序加工制成的防水卷材。按有无复合层分类，无复合层的为N类、用纤维单面复合的为L类、织物内增强的为W类。每类产品按理化性能分为型和型。厚度有1.2mm、1.5mm、2.0mm三种。分批和取样规则：以10000m2同类型、同规格、同等级的卷材为一批，不足10000m2时亦作为一批计。在每批产品中，随机抽取3卷用于尺寸偏差和外观质量检验，检验合格后任取一卷，在距卷材端部500mm处裁1.5m 样品进行理化性能检验。常见卷材和涂料
12、在屋面防水施工前要提前与业主和设计院沟 通，争取在设计 要求方面达到以下要求： 1、如果为卷材防水屋面，同一项目不同建（构）筑物屋面防水使用卷 材材料要统一为一个品牌，且尽量采取我公司比较熟悉常用的防 水卷材（如SBS防水卷材GB18242弹性体沥青防水卷材）； 2、涉及设计成屋面结构找坡，对屋面防水更加有利； 3、屋面结构层如能采取抗渗混凝土更佳； 4、女儿墙根部增加高200300混凝土反梁，与结构梁一起浇筑； 5、高低跨变形缝增加泛水板； 6、屋面上如有电缆桥架（槽盒）支撑、其它钢支撑避免方管、角钢， 尽量采取圆管以利于防水卷材铺设。一、设计问题二、施工方案 在施工结构最后一层前，技术员对
13、屋面防水要进行提前策 划，并做好二次设计。施工方案（二次设计） 重点包括强制条 部分、基层施工要求及屋面细节做法以下三点：1、强制条文：在方案中必须明确屋面防水施工强制条文要求，严 格按照规范要求施工，层层把关、细节验收到位；1、基层（找平层的分隔缝、保温层、保护层、排气孔留设、防水 层、刚性防水层要求有控制要点）处理要求；2、屋面细部（女儿墙等突出屋面部分留有凹槽、严禁屋面开洞、 支墩顶部做防水罩、落水管口与结构层齐平（做保温之前油膏 密封落水管四周）、所有阴阳拐角均做圆弧、排气孔做法等） 处理要求。1、强制条文：1）刚性防水层与山墙、女儿墙以及突出屋面结构的交接处应留设缝隙，并做柔性密封处
14、理；2）刚性防水层应设置分割缝，分割缝内应嵌填密封材料；3）如为装配式钢筋混凝土板时，缝用不低于C20细石混凝土灌缝，缝大于40mm时，加构造筋加强，板端缝进行密封处理；4）细石混凝土防水层的厚度不应小于40mm，并应配置46mm间距100 200mm的双向钢筋网片。钢筋网片在分格缝处应断开，其保护层厚度不应小于10mm。5）细石混凝土防水层与立墙及突出屋面结构等水层的分格缝，应设在屋面板的支承端、屋面转折处、防水层与突出屋面结构的交接处。其纵横间距不宜大于6m。分割缝宽度一般为30mm，分格缝内应嵌填密封材料。 2、基层要求：装配式预制板已经用细石混凝土进行了灌缝处理并达到强度要求。隔离层、
15、分格条、边模、钢筋网片、屋面上的各种管道、预埋件等已经安装就位、埋设妥当。基层应牢固，表面应平整、密实，不得有蜂窝、麻面、起皮和起砂现象。密封防水处理连接部位的基层，应涂刷与密封材料相配套的基层处理剂，使基层表面的毛细微孔被基层处理剂渗透，以阻断基层内部的潮气上升，并应在基层处理剂尚未完全固化之前嵌填密封材料，从而可得到良好的粘结性能。 A、刚性防水屋面3、刚性防水屋面细部构造(节点详图) 刚性防水屋面变形缝一定施工成圆弧刚性防水屋面泛水施工成圆弧形卷材成斜角铺设刚性防水屋面分割缝刚性防水屋面伸出屋面管道1、强制条文：每道涂膜防水层厚度满足下表规定：B、涂膜防水屋面2、基层要求：基层表面必须平
16、整、坚实、干燥、清洁，且不得有起砂、开裂和空鼓等缺陷，并且要涂刷基层处理剂。防水层施工前，突出屋面的管根、预埋件、楼板吊环、拖拉绳、吊架子固定构造处等，应做好基层处理；阴阳角、女儿墙、通气囱根、天窗、伸缩缝变形缝、设备基础根部、孔洞护沿根部等处，应做成半径为150mm的圆弧或钝角，并做附加增强处理，附加层宜采用空铺法。序号屋面防水等级设防道数高聚物改性沥青防水涂料合成高分子防水涂料聚合物水泥防水涂料1级3/3mm2级23mm3mm3级13mm2mm4级12mm/3、涂膜防水屋面细部构造(节点详图) 涂膜防水屋面变形缝涂膜防水屋面泛水做内返水涂膜防水屋面天沟、檐沟涂膜防水屋面檐口外低内高斜角外低内高斜角C、卷材防水屋面1、强制条文1）卷材防水屋面基层与突出屋面结构（女儿墙、立墙、天窗壁、变形缝、烟囱等）的交接处，以及基层的转角处（水落口、檐口、天沟、檐沟、屋脊等）均应做成圆弧，内部排水的落水口，同周围应做成略低的凹坑；特别注明公司通用做法：遇高低跨变形缝增加泛水板，女儿墙等突出屋面部分留有凹槽、落水管口与结构层齐（做保温之前油膏密封落水管四周）！2）每道卷材防水层厚度应符合下表规定：序号
