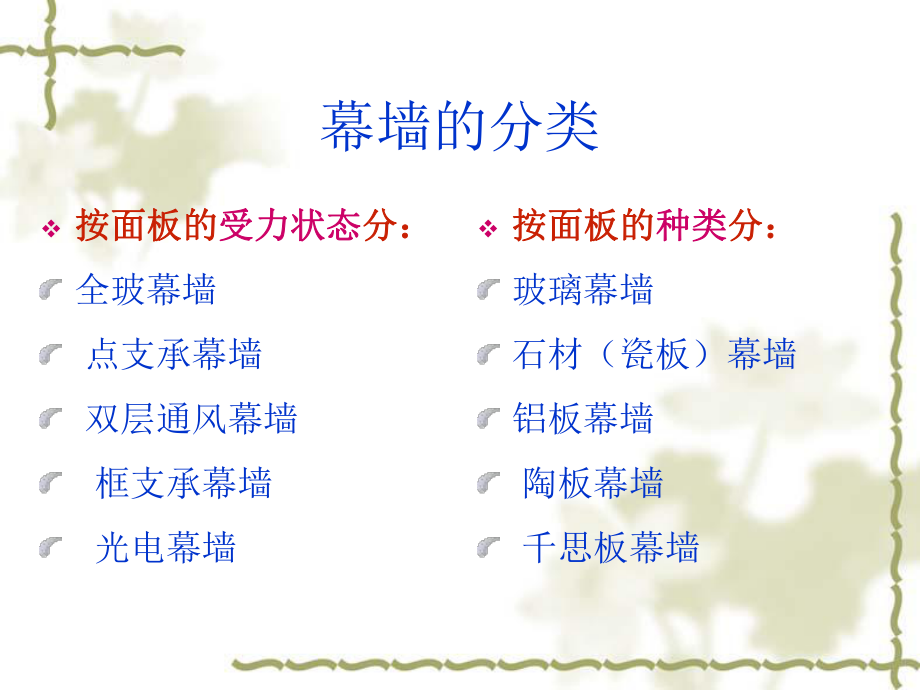

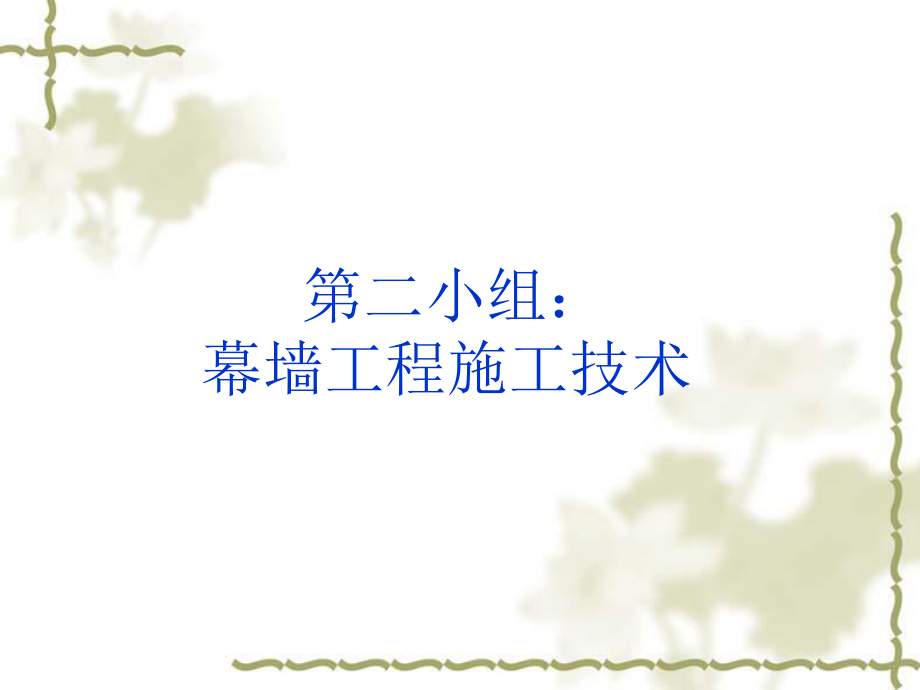

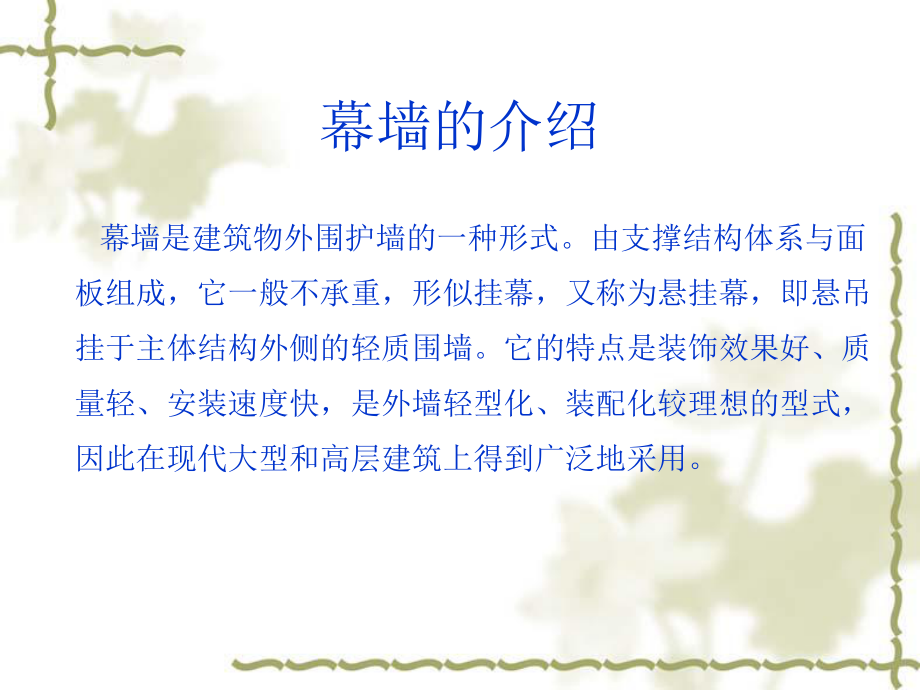

1、 第二小组： 幕墙工程施工技术幕墙的介绍 幕墙是建筑物外围护墙的一种形式。由支撑结构体系与面板组成，它一般不承重，形似挂幕，又称为悬挂幕，即悬吊挂于主体结构外侧的轻质围墙。它的特点是装饰效果好、质量轻、安装速度快，是外墙轻型化、装配化较理想的型式，因此在现代大型和高层建筑上得到广泛地采用。幕墙的分类v按面板的按面板的受力状态受力状态分：分：全玻幕墙 点支承幕墙 双层通风幕墙 框支承幕墙 光电幕墙 v按面板的按面板的种类种类分：分：玻璃幕墙石材（瓷板）幕墙铝板幕墙 陶板幕墙 千思板幕墙 玻璃幕墙 概念:在建筑物主体外设置骨架并镶嵌玻璃形成的整片玻璃墙面 构成：由铝合金、不锈钢制成的骨架外墙与框架
2、主体的梁、柱、板连接固定后，再加上玻璃面板 特点：透光性强，给人以透明、轻巧、明亮的感觉，尤其在蓝天白云的衬映下，晶莹剔透，宛如 “水晶宫”，具有强烈艺术感染力；另外能很好的抗风压、采光、隔热、隔声 用途：主要用于混泥土结构体系的建筑物 常见的玻璃幕墙种类：热反射镀膜玻璃、中空玻璃、夹层玻璃、夹丝玻璃、钢化玻璃、浮法玻璃等等 镀膜玻璃 夹层玻璃 中空玻璃 夹丝玻璃 钢化玻璃 浮法玻璃 框架构件玻璃幕墙分为：明框玻璃幕墙、隐框玻璃幕墙、半隐框和全玻璃幕墙等，依据的是金属框架是否显露在玻璃面板外表面 v明框明框幕墙三维节点：幕墙三维节点：横梁立柱竖向铝合金扣盖横向铝合金扣盖玻璃面板立柱连接套蕊v明
3、框玻璃幕墙效果图：隐框隐框幕墙三维节点：幕墙三维节点：连接柱立套蕊立柱玻璃面板横梁v隐框效果图：横隐竖明：横隐竖明：铝合金扣盖胶缝立柱连接套蕊立柱横梁v横隐竖明效果图：横明竖隐：胶缝铝合金扣盖立柱连接套蕊玻璃附框及胶条等v横明竖隐效果图： 有框玻璃的施工工艺：测量放线结构、预埋件的检查钢支座的安装立柱的安装支座的紧固避雷系统的安装防火的安装横梁的安装玻璃块的安装缝隙的打胶清洁检查验收 无框全玻璃的施工工艺：测量放线底框安装安装玻璃肋玻璃的缝隙打胶 清洁检查验收 框架单元式幕墙：它的主要的特点是幕墙立面分成若干独立单元板块，每个单元板块全部在工厂加工并拼装完成，单元板块整体运到施工现场，在施工现
4、场只进行必要的板块拼装调整即可完成。 优点：板块加工精度高，施工现场工作量少，安装时间短便于赶工期。 缺点：造价偏高，板块拼接处防水稍差。v施工现场中安装如图：单元式幕墙的组装图v 从前面可以看出单元式幕墙是将面板与金属框架（横梁、立柱）在工厂组装好幕墙单元，然后以幕墙形式在现场直接安装（一般一个单元为一个楼层的层高）；与不一样的的构件式幕墙在施工现场安装立柱、横梁和面板。v 全玻璃幕墙 v概念:面板及支承结构均为玻璃组成v施工工艺：测量定位工字钢安装角钢安装方钢管安装保温棉安装玻璃肋安装玻璃板块安装打胶v根据面板的安装形式不同可分为：v 落地式v 吊挂式 吊挂式玻璃：v落地式玻璃：v 点式玻
5、璃v 概念：由玻璃面板、点支撑装置和支撑结构构成的玻璃幕墙v 优点：效果通透，可使室内空间和室外环境自然和谐。构件精巧，结构美观，实现精美的金属构件与玻璃装饰艺术的完美融合。支承结构多样，可满足不同建筑结构和装饰效果的需要v 缺点：不易实现开启通风及工程造价偏高v 常见的点式玻璃幕墙如图：v 在点式玻璃中最早的是钢架点式玻璃，也是运用做广泛的一种，它的施工工艺是：检验构件测量放线安装钢桁架安装拉杆安装钢爪安装玻璃玻璃缝隙打胶清洁检查验收石材幕墙v 构成：面板、横梁、立柱3部分，其中横梁应连接在立柱上，立柱通过角码连接在预埋件上。 v 石材按连接型式分5类：直接式、骨架式、背挂式、粘贴式、单元体
6、法v 施工工艺：测量放线检查预埋件钢支架安装龙骨安装焊接紧固防雷系统安装安装石材单元嵌缝、打胶清洁检查验收v 根据施工方法分为：湿挂（使用水泥砂浆将石材与墙体粘结）和干挂法。在当今施工中应用得最多是干挂石材幕墙，它是利用金属挂件将石材面板吊挂在与主体结构连接的金属骨架上。不锈钢挂件安装示意不锈钢节点纵剖金属幕墙v 概述：其实就是将玻璃幕墙中的玻璃换成金属，它具有优良的加工性能，色彩丰富多样，能适应各种复杂造型的设计，可以任意增加凹进和凸出的线条，这样就提供给建筑师巨大的发挥空间，所以备受欢迎，以很快的速度发展。v 类型和构造分类：金属单层板幕墙、铝合金蜂窝板幕墙、铝塑复合板幕墙和金属扣板幕墙v
7、 施工工艺：测量放线复检预埋件安装钢支架安装龙骨焊接紧固避雷系统的安装安装金属单元嵌缝、打胶清洁检查验收v 其余形式的幕墙：陶土板幕墙、千思板、光伏幕墙等等v 小结：前面主要讲解的3大幕墙工程的施工工艺除了所用的面板不一样外，其余的流程v都一样。在施工过程中应该知道的常识知识： 幕墙的常用骨架材料：铝合金、型钢、不锈钢，不能直接用，要在表面进行防 腐或者形成氧化膜才可用v幕墙的连接件材料：角钢、槽钢或钢板预先加工好；紧固材料有膨胀螺栓、射钉等，切记紧固件与v预埋件固定时要采用不锈钢或镀锌螺栓 ，这一点也用在隐蔽工程的验收方面 耐候硅酮密封胶胶是中性胶，与结构胶同时使用时一定要进行密封胶和结构胶
8、的相容实验，否则不能使用，这一点也用在验收方面 v 两垫片的运用：硬质有机材料的垫片和橡胶垫片，前者用在主体结构与幕墙的构件之间，后者用在立柱与横梁之间v点式玻璃幕墙密封胶为单组分酸性硅酮结构密封胶，金属和石材幕墙面板嵌缝用中性的硅酮耐候胶封胶v幕墙的防火防雷要严格按照规范要求执行幕墙的质量验收规范质量验收施工图、施工文件各种材料细部工程：构件、埋件各种胶、缝隐蔽工程防火系统防雷系统清洁工作质量要求和检验方法v 要求：满足幕墙工程上的技术规范要求；满足实际规范设计要求；满足国家现行产品标准要求；有时根据实际需要满足企业的高标准规范要求(企业的标准规范均高于国家的规范标准)v 检验方法：目测法（
9、看、摸、敲、照）v看：如墙面的洁净度、密实度、颜色以及工人的操作等等v摸：就是用手感觉如油漆的光滑度、砂浆是否能牢固、掉粉等v敲：借助各种工具敲击检查如地面工程、装饰工程的水磨石、面砖、石材饰面空实度等v照：就是借助光源对暗部检查如管道井、电梯井的管线，吊顶的的安装设备等v实测法（靠、量、吊、套）v靠：就是用直尺、塞尺对墙面、路面、地面的平整度检查v量：用测量工具和计量仪表检查尺寸、轴线、标高、湿度、温度等v吊：用托线板及线锤吊线检查垂直度v套：用方尺套方如阴阳角的方正、踢脚线的垂直度等v实验法：通过做实验对工厂进行验收v无损检测：用专门仪器探测内部的损伤情况如超声波探伤、X射线探伤等v总结：通过小组的配合以及讨论对幕墙工程有了比较深刻的了解，在讨论的过程中弄懂了很多知识，收获很大. 谢谢观赏
