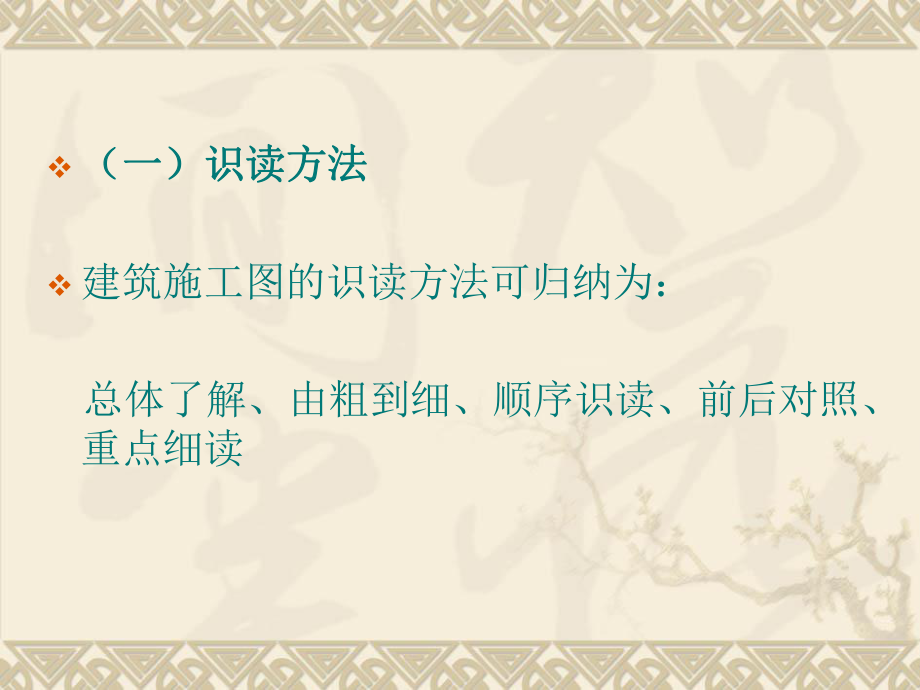

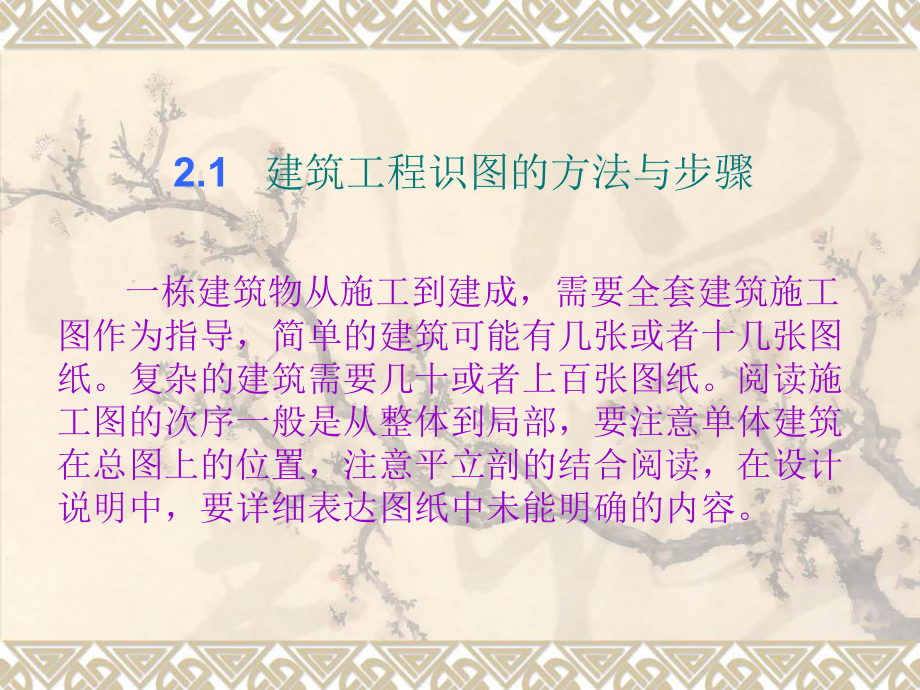

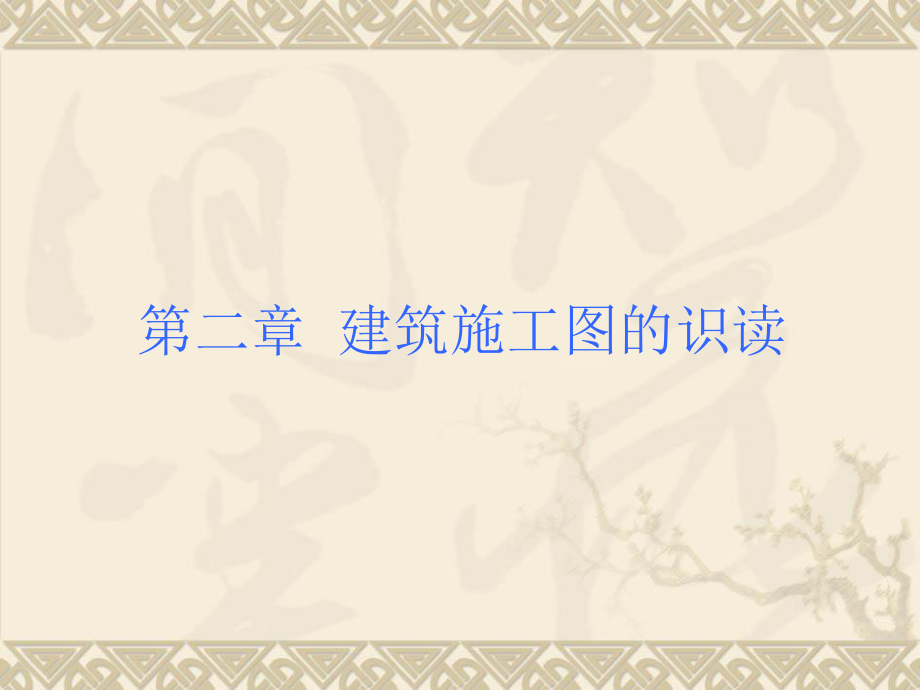

1、第二章 建筑施工图的识读 2.1 建筑工程识图的方法与步骤 一栋建筑物从施工到建成,需要全套建筑施工图作为指导,简单的建筑可能有几张或者十几张图纸。复杂的建筑需要几十或者上百张图纸。阅读施工图的次序一般是从整体到局部,要注意单体建筑在总图上的位置,注意平立剖的结合阅读,在设计说明中,要详细表达图纸中未能明确的内容。v(一)识读方法(一)识读方法v建筑施工图的识读方法可归纳为: 总体了解、由粗到细、顺序识读、前后对照、重点细读v(二)识读步骤v1. 总体了解总体了解 一般先看图纸目录、总平面图和设计说明,了解工程概括,如工程设计单位、建设单位、新建房屋的位置、高程、朝向、周围环境等。对照目录检查

2、图纸是否齐全,采用了哪些标准图集并备齐这些标准图。v2. 由粗到细、顺序识读由粗到细、顺序识读v 在总体了解建筑物的概括以后要根据图纸编排和施工的先后顺序从大到小、由粗到细,按建筑施工图、结构施工图、设备施工图仔细阅读有关图纸。v(1). 建筑施工图建筑施工图 v看各层平面图:看各层平面图:了解建筑物的功能布局、建筑物的长度、宽度、轴线尺寸等。v看立面图和剖面图:看立面图和剖面图:了解建筑物的层高、总高、立面造型和各部位的大致做法。平、立、剖面图看懂后,要大致想象出建筑物的立体形象和空间组合。v看建筑详图:看建筑详图:了解各部位的详细尺寸、所用材料、具体做法,引用标准图集的应找到相应的节点详图

3、阅读。进一步加深对建筑物的印象,同时考虑如何进行施工。(2) 结构施工图 通过阅读结构设计说明了解结构形式、抗震设防烈度以及主要结构构件所采用的材料等有关规定后,依次从基础结构平面布置图开始,逐项阅读楼面、屋面结构平面布置图和结构构件详图。了解基础形式,埋置深度,墙、柱、梁、板等的位置、标高和构造等。(3) 设备施工图 看设备施工图,主要了解水、电管线的管径、走向和标高,了解设备安装的情况,便于留设各种空洞和预埋。3. 前后对照、重点细读 读图时,要注意平面图、剖面图对照读,平、立、剖面图与详图对照图,建筑施工图和结构施工图对照读,土建施工图和设备施工图对照读,做到对整个工程心中有数。2.2

4、建筑施工图的主要内容 1 建筑设计说明 2建筑总平面图 3建筑平面图 4建筑立面图 5建筑剖面图 6建筑详图 建筑设计说明的识读建筑设计说明的识读 1. 建筑设计说明的内容 (1)设计依据 设计依据主要是相关的设计规范及地方法规,与该项目有关的管理部门的文件。 (2)建筑概况 对该项目的基本情况进行介绍,包括该项目的工程名称、建设地点、建设单位、主要的经济技术指标等。 (3)设计标高及坐标系统的采用。 (4)装修材料明细表。 (5)其他补充说明。 (6)门窗表及门窗详图 国家或地方有专门的门窗图集,可以从中选择门窗的样式及规格,如果在标准门窗图集中没有的门窗,需要绘制门窗详图。 每层需要统计门

5、窗数,整栋楼需要统计总的门窗数。如有未表达清楚的地方,可在门窗表下设置注解。2.3 建筑总平面图建筑总平面图2.3.1 总平面图的形成与作用总平面图的形成与作用 建筑总平面图简称建筑总平面图简称总平面图总平面图。为了反映新设计的。为了反映新设计的建筑物的位置、朝向及其与周围环境如原有建筑、道建筑物的位置、朝向及其与周围环境如原有建筑、道路、绿化、地形等的相互关系,在画有等高线或加上路、绿化、地形等的相互关系,在画有等高线或加上坐标的方格网上坐标的方格网上( (对于一些较简单的工程,有时也可对于一些较简单的工程,有时也可不划出等高线和坐标方格网不划出等高线和坐标方格网) )的地形图上,以图例形的

6、地形图上,以图例形式画出式画出新建建筑、原有建筑、预拆除建筑等新建建筑、原有建筑、预拆除建筑等的外围轮的外围轮廓线、廓线、建筑物周围的道路、绿化区域建筑物周围的道路、绿化区域等的平而图,加等的平而图,加上该地区的上该地区的风向频率玫瑰图风向频率玫瑰图,就形成总平面图。下图,就形成总平面图。下图所示为某住宅小区的总平面图实例。所示为某住宅小区的总平面图实例。 总平面图是新设计的建筑物定位、放线和布置总平面图是新设计的建筑物定位、放线和布置施工现场的依据。施工现场的依据。2.3.2 总平面图的图例与内容总平面图的图例与内容 由于总平面图包括的范围较广,由于总平面图包括的范围较广,往往采用较小的比例

7、,一般为往往采用较小的比例,一般为1 1:500500、1 1:10001000、1 1:20002000。 总平面图中标高单位为总平面图中标高单位为“米米”,一般注写到小数后第三位。一般注写到小数后第三位。 续表续表1-12.4 建筑平面图建筑平面图2.4.1 建筑平面图的形成与作用建筑平面图的形成与作用 建筑平面图实际是房屋的一个水平剖面图。建筑平面图实际是房屋的一个水平剖面图。是假想用一个水平剖切平面经过门、窗洞口将房屋是假想用一个水平剖切平面经过门、窗洞口将房屋整个剖开,移去剖切面以上部分,再将余下部分投整个剖开,移去剖切面以上部分,再将余下部分投影成图。这样画出的剖面图即建筑平面图,

8、简称为影成图。这样画出的剖面图即建筑平面图,简称为平面图平面图。 平面图平面图主要表达房屋建筑的平面形状、房间布主要表达房屋建筑的平面形状、房间布置、内外交通联系、以及墙、柱、门窗等构配件的置、内外交通联系、以及墙、柱、门窗等构配件的位置、尺寸、材料、做法等内容。是房屋建造、设位置、尺寸、材料、做法等内容。是房屋建造、设备安装、装修、以及编制概预算、备料的重要依据。备安装、装修、以及编制概预算、备料的重要依据。2.4.2 平面图的内容与图例平面图的内容与图例 建筑平面图由其建筑平面图由其“底层平面图底层平面图”、“二层平面二层平面图图”等若干个平面图组成。底层平面图应画出该等若干个平面图组成。

9、底层平面图应画出该房屋的平面形状、各房间的分隔和组合、出入口、房屋的平面形状、各房间的分隔和组合、出入口、门厅、楼梯等的布置和相互关系、各门窗的位置以门厅、楼梯等的布置和相互关系、各门窗的位置以及与本栋房屋有关的室外的台阶、散水、花池等的及与本栋房屋有关的室外的台阶、散水、花池等的投影。二层平面图除画出房屋二层范围的投影内容投影。二层平面图除画出房屋二层范围的投影内容之外,还应画出底层平面图无法表达的雨蓬、阳台之外,还应画出底层平面图无法表达的雨蓬、阳台等内容,而对于底层平面图上已表达清楚的台阶、等内容,而对于底层平面图上已表达清楚的台阶、花池、散水等内容就不再画出。三层以上的平面图花池、散水

10、等内容就不再画出。三层以上的平面图则只需画出本层的投影内容及下一层的雨蓬等这些则只需画出本层的投影内容及下一层的雨蓬等这些下一层无法表达的内容。下一层无法表达的内容。 1. 底层平面图的识读底层平面图的识读 (1)阅读图名和所注比例,了解图样和实物之间的比例关系。 (2)借助于指北针了解建筑物的朝向。 (3)仔细阅读纵、横轴线的排列和编号,外围总体尺寸、轴间总体尺寸和细部尺寸,室内一些构造的定形、定位尺寸,各个关键部位(地面、楼梯间休息板面、窗台等)的标高,房间的名称功能、面积及布局等。(4)房间名称的标注。 (5)平面图上定位轴线的编号:横向编号应用阿拉伯数字,从左至右顺序编写,如轴;竖向编

11、号应用大写英文字母,从下至上顺序编写如AB轴。 (6)阅读外墙、内墙及隔墙的位置和墙厚,墙内关键部位设置有构造柱。承重外墙的定位轴线与外墙内缘距离为120mm,承重内墙和非承重墙墙体是对称内收,定位轴线中分底层墙身。 (7)室内外门、窗洞口的位置、代号及门的开启方向。根据门、窗代号并联系门窗数量表可以了解到各种门、窗的具体规格、尺寸、数量以及对某些门、窗的特殊要求等。 (8)了解楼梯间的位置,楼梯踏步的步数以及上、下楼梯的走向。卫生间的位置、室内各种设备的位置和门的开启方向。(9)室外台阶、散水、落水管等位置。 (10)阅读剖切位置线所表示的剖切位置和投影方向及被剖切到的各个部位。楼梯间、卫生

12、间、等部位具体构造见大样图或详图。 从底层平面图可看出该住宅平面形状为矩形,一梯两户式的单元式住宅,总长3210m,总宽为1180m。每户均是两室两厅一卫,即两个卧室,一个客厅和一个餐厅,一个卫生间。从底层平面图可以看出共有5种门, 6种窗户。底层平面图还表示了室外散水的投影,并表示了11,22两个剖切平面的剖切位置。根据剖切位置可以知道11剖面图采用的是阶梯剖视。底层平面图还应画出指北针,以表明房屋的朝向。 2. 中间层平面图的识读中间层平面图的识读 (1)阅读方法和顺序基本同首层平面图,但要着重阅读属于本层所表现的一些部位,如室内平面中楼梯间上、下两跑内容及方向, (2)注意标高变化。 (

13、3)注意平面格局的变化。 图图18所示的所示的标准层平面图标准层平面图除了不表示除了不表示室外散水、剖切平面的位置以及楼梯间表示室外散水、剖切平面的位置以及楼梯间表示方法及标高数据与底层平面图不同外,其余方法及标高数据与底层平面图不同外,其余都与底层平面图一致。都与底层平面图一致。3. 顶层平面图的识读顶层平面图的识读 (1)阅读方法和顺序基本同首层平面图,但要着重阅读属于本层所表现的一些部位,如室内楼梯间上、下两跑内容及方向, (2)注意标高变化。 (3)注意平面格局的变化。 图图19所示的所示的顶层平面图顶层平面图除了楼梯间表除了楼梯间表示方法及标高数与标准层平面图不同外,其示方法及标高数

14、与标准层平面图不同外,其余都与其一致。所以,有时也可以单独出一余都与其一致。所以,有时也可以单独出一个顶层楼梯间平面图而将标准层扩大到顶层,个顶层楼梯间平面图而将标准层扩大到顶层,此时也可将图名标为此时也可将图名标为“二五层平面图二五层平面图”。v.屋顶层平面图的识读屋顶层平面图的识读 v(1)阅读方法和顺序基本同首层平面图,但要着重阅读属于本层所表现的一些部位,如屋顶造型元素的表达。 v(2)注意标高变化。 v(3)注意排水的组织及附属设施的设置状况。 图图110为该住宅的为该住宅的屋顶平面图屋顶平面图。屋顶平面图。屋顶平面图是屋顶的水平投影,可见轮廓线的投影均用细实线是屋顶的水平投影,可见

15、轮廓线的投影均用细实线表示。表示。 屋顶平面图是用来表达房屋屋顶的形状、女儿屋顶平面图是用来表达房屋屋顶的形状、女儿墙位置、屋面排水方式、落水管位置等的图形。墙位置、屋面排水方式、落水管位置等的图形。 屋顶平面图的比例常用屋顶平面图的比例常用1:100或或1:200的比的比例绘制。从该屋顶平面图(图例绘制。从该屋顶平面图(图110 )可看出,屋)可看出,屋面的排水方式由南向北单坡将雨水排至檐沟,沟内面的排水方式由南向北单坡将雨水排至檐沟,沟内垫出不小于垫出不小于05的坡度,把雨水引向雨水口经落的坡度,把雨水引向雨水口经落水管排泄到地面。水管排泄到地面。2.5 建筑立面图建筑立面图2.5.1 建

16、筑立面图的形成与作用建筑立面图的形成与作用 立面图实际就是用正投影法将房屋各个立面图实际就是用正投影法将房屋各个墙面进行投影所得到的正投影图。立面图主墙面进行投影所得到的正投影图。立面图主要用来表达房屋的外部造型、门窗位置及形要用来表达房屋的外部造型、门窗位置及形式、外墙面装修、阳台、雨篷等部分的材料式、外墙面装修、阳台、雨篷等部分的材料和做法等。和做法等。2.5.2 立面图的图示内容立面图的图示内容 立面图应根据正投影原理绘出建筑物外立面图应根据正投影原理绘出建筑物外轮廓和墙面线脚、构配件、墙面做法及必要轮廓和墙面线脚、构配件、墙面做法及必要的尺寸和标高等。用文字说明各部位所用面的尺寸和标高等。用文字说明各部位所用面材及色彩。材及色彩。2.5.3 立面图的有关规定和要求立面图的有关规定和要求立面图的图名及数量立面图的图名及数量 (1)(1)立面图的图名立面图的图名 立面图图名常用以下三种方式命名:立面图图名常用以下三种方式命名: 以建筑各墙面的朝向来命名:如东立面图、西立面图、南立面以建筑各墙面的朝向来命名:如东立面图、西立面图、南立面图、北立面图。图、北立面图。 以建筑主要出入口所
