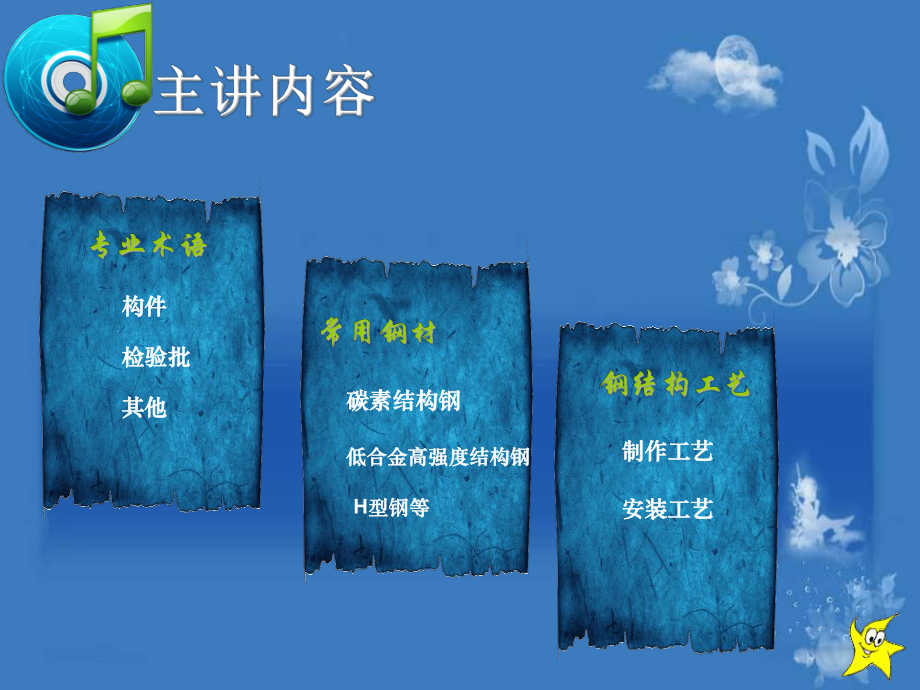

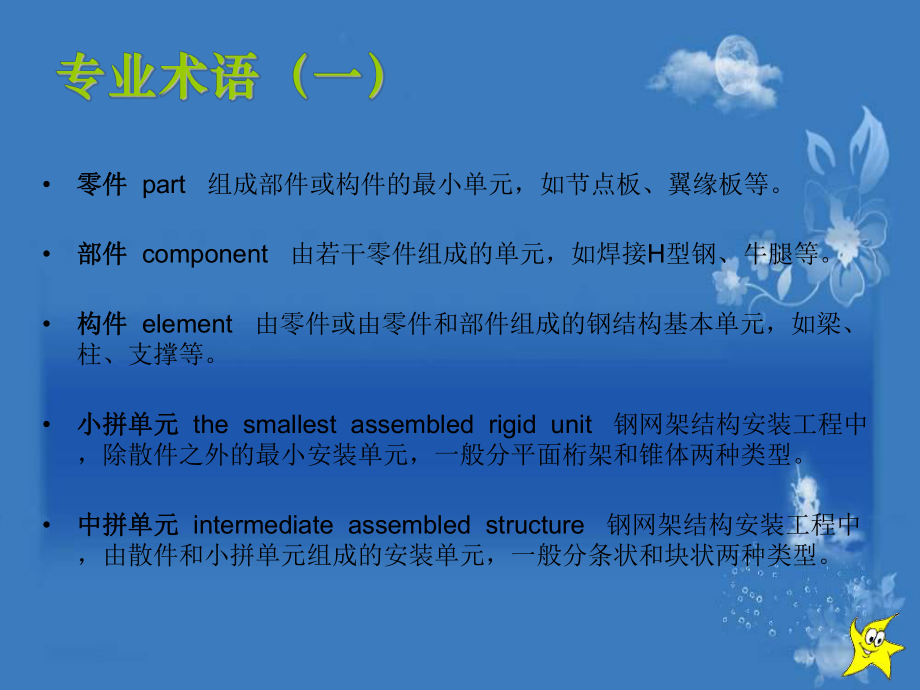

1、钢结构基础知识简介检验批检验批构件构件其他其他碳素结构钢碳素结构钢制作工艺制作工艺低合金高强度结构钢低合金高强度结构钢H型钢等型钢等安装工艺安装工艺零件零件 part 组成部件或构件的最小单元，如节点板、翼缘板等。部件部件 component 由若干零件组成的单元，如焊接H型钢、牛腿等。构件构件 element 由零件或由零件和部件组成的钢结构基本单元，如梁、柱、支撑等。小拼单元小拼单元 the smallest assembled rigid unit 钢网架结构安装工程中，除散件之外的最小安装单元，一般分平面桁架和锥体两种类型。中拼单元中拼单元 intermediate assembled
2、 structure 钢网架结构安装工程中，由散件和小拼单元组成的安装单元，一般分条状和块状两种类型。网架结构网架结构 spatial grid structure ; space truss structure 由多根杆件按一定网格形式通过节点连接而构成大跨度覆盖的空间结构。钢结构钢结构 steel structure 由型钢和钢板等通过焊接、螺栓连接或铆接而制成的工程结构。检验批检验批 inspection lot 按同一的生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检验体。 是分项工程的组成部分。分项工程分项工程 kinds of construction；item p
3、roject 施工图预算中最基本的计算单位。它是根据不同的施工方法、不同材料的不同规格等，按照工序将分部工程进一步划分而成的。 是分部工程的组成部分。重要关系：重要关系： 检验批检验批 分项工程分项工程 分部工程分部工程 单位工程单位工程 单项工程单项工程 建设工程项目建设工程项目隐蔽工程隐蔽工程 Concealed works；hidden project 在施工过程中，下道工序将上道工序完全覆盖住，则称上道工序或被覆盖的分项工程为隐蔽工程。进场验收进场验收 site acceptance 对进入施工现场的材料、构配件、设备等按相关标准规定要求进行检验，对产品达到合格与否做出确认。见证取样检
4、测见证取样检测 evidential testing 在监理单位或建设单位监督下，由施工单位有关人员现场取样，并送至具备相应资质的检测单位所进行的检测。主控项目主控项目 dominant item 建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。观感质量观感质量 quality of appearance 通过观察和必要的量测所反映的工程外在质量。高强度螺栓连接副高强度螺栓连接副 set of high strength bolt 高强度螺栓和与之配套的螺母、垫圈的总称。抗滑移系数抗滑移系数 slip coefficent of faying surface 高强度螺栓连接
5、中，使连接件摩擦面产生滑动时的外力与垂直于摩擦面的高强度螺栓预拉力之和的比值。免予焊接工艺评定免予焊接工艺评定 prequalification of WPS 在满足钢结构焊接规范（GB50661-2011）相应规定的某些特定焊接方法和参数、钢材、接头形式、焊接材料组合的条件下，可以不经焊接工艺评定试验，直接采用本规范规定的焊接工艺。归档归档 putting into record 文件形成单位完成其工作任务后，将形成的文件整理立卷后，按规定移交档案管理机构。建筑钢结构常用钢材，主要品种有中厚板、薄板、卷板、中小型钢建筑钢结构常用钢材，主要品种有中厚板、薄板、卷板、中小型钢（工字钢、槽钢、角钢
6、）、热轧（工字钢、槽钢、角钢）、热轧H型钢、焊管（直缝管和螺旋管）、型钢、焊管（直缝管和螺旋管）、冷弯型钢（冷弯型钢（C形钢、形钢、Z形钢、矩形管、方形管）及无缝钢管、压型板形钢、矩形管、方形管）及无缝钢管、压型板等，特别是热轧等，特别是热轧H型钢的生产对钢结构发展起到推动作用。型钢的生产对钢结构发展起到推动作用。钢铁牌号表示方法：钢铁牌号表示方法： (1) 牌号和化学成分牌号和化学成分 （2） 力学和工艺性能力学和工艺性能 （1） 牌号和化学成分牌号和化学成分 （2） 力学和工艺性能力学和工艺性能 （1） 分类和代号分类和代号 （2）外形尺寸及表示方法、截面图）外形尺寸及表示方法、截面图 （
7、1）按用途分类）按用途分类1、屋面压型板基本功能是防水，屋面板的连接有搭接式连接和隐蔽式连接，保证屋表面没有外漏连接件，从而有效地避免了因开洞而导致漏水的一大隐患。2、墙板压型板目前比较经济的板型有YX15-225-900，板面有效利用率90.3、楼面压型板常用镀锌钢板材料轧制而成，厚度通常在0.81.2mm范围之内。按外形又分为开口式和闭口式（燕尾压型钢板）。 1.下料下料 3. 接板接板 5. 焊接焊接 7. 装配装配 9. 铣头铣头 11.油漆油漆 2. 坡口坡口 4. 组对组对 6. 校正校正 8. 钻孔钻孔 10.喷砂喷砂 零部件加工工程零部件加工工程 组装工程组装工程 制作焊接工程
8、制作焊接工程 焊钉（栓钉）焊接工程焊钉（栓钉）焊接工程 防腐涂料工程防腐涂料工程 钢网架制作工程钢网架制作工程 钢构件预拼装工程钢构件预拼装工程 1.测量、放线测量、放线 3.拼装拼装 5.调整调整 7.节点焊接节点焊接 9.铺压型板铺压型板 11.报监验收报监验收v2.构件验收构件验收v4.构件吊装构件吊装v6.高强螺栓终拧高强螺栓终拧v8.节点补漆节点补漆v10.栓钉焊接栓钉焊接安装焊接工程安装焊接工程高强度螺栓连接工程高强度螺栓连接工程普通紧固件连接工程普通紧固件连接工程单层钢构件安装工程单层钢构件安装工程多层及高层钢构件安装工程多层及高层钢构件安装工程钢网架安装工程钢网架安装工程压型金属板工程压型金属板工程焊钉（栓钉）焊接工程焊钉（栓钉）焊接工程防火涂料涂装工程防火涂料涂装工程欢迎加入钢结构欢迎加入钢结构, 成为共同的工作伙伴成为共同的工作伙伴, 愿大家工作开心愿大家工作开心,共创辉惶！共创辉惶！
