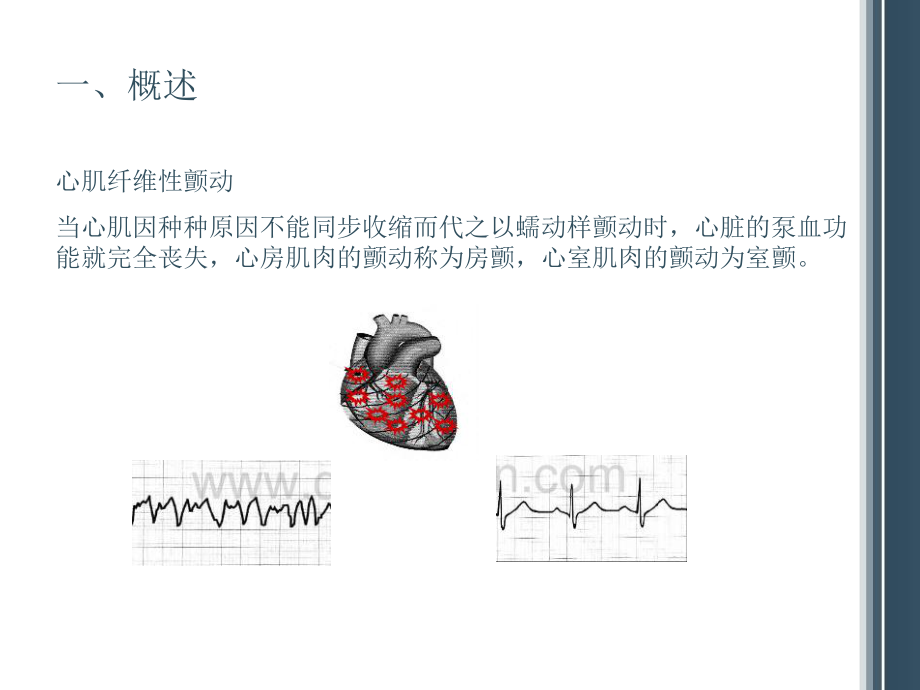

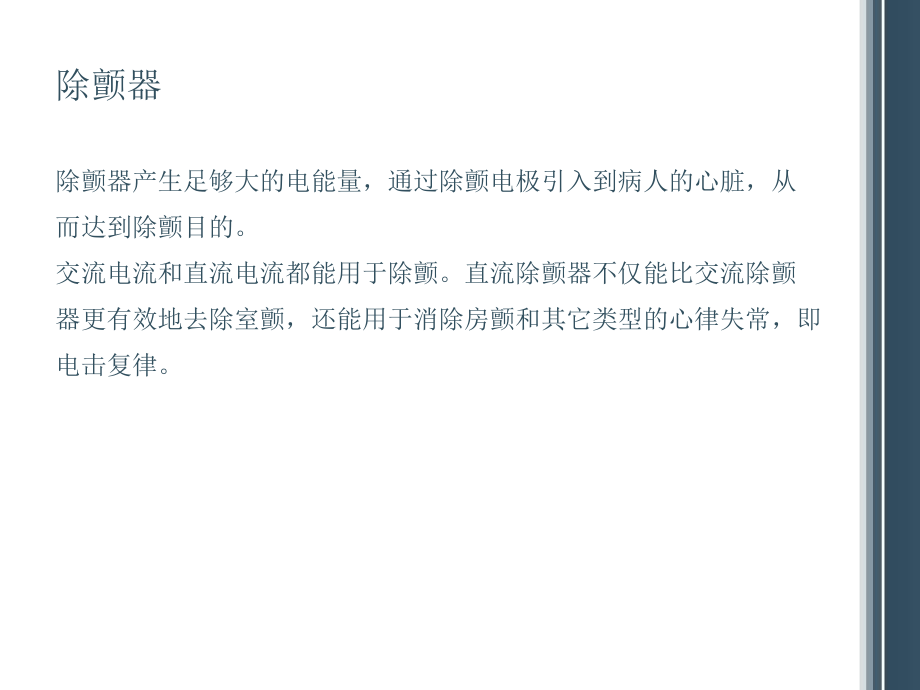

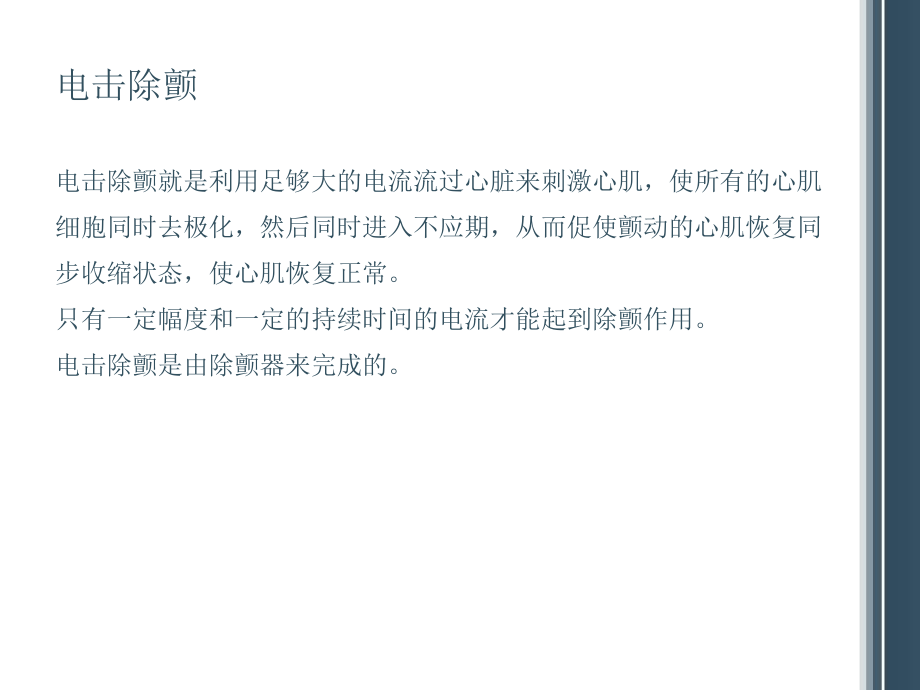

1、一、概述心肌纤维性颤动当心肌因种种原因不能同步收缩而代之以蠕动样颤动时，心脏的泵血功能就完全丧失，心房肌肉的颤动称为房颤，心室肌肉的颤动为室颤。电击除颤电击除颤就是利用足够大的电流流过心脏来刺激心肌，使所有的心肌细胞同时去极化，然后同时进入不应期，从而促使颤动的心肌恢复同步收缩状态，使心肌恢复正常。只有一定幅度和一定的持续时间的电流才能起到除颤作用。电击除颤是由除颤器来完成的。除颤器除颤器产生足够大的电能量，通过除颤电极引入到病人的心脏，从而达到除颤目的。交流电流和直流电流都能用于除颤。直流除颤器不仅能比交流除颤器更有效地去除室颤，还能用于消除房颤和其它类型的心律失常，即电击复律。直流除颤器自
2、七十年代开始己在医院广泛普及。现己是手术室和急救科的必备设备。现代直流除颤器可分为常规的和自动的，自动除颤器又可分为体外的和植入体内的。除颤器除颤器的电路原理开关在位置A时：电容器充电，电容器上储存的能量为:除颤器的电路原理开关在位置B时：由于大电流情况下，人体的阻抗可以认为是50，组成了一个RLC二阶放电回路。电容放电的能量可以是100至400WS(J)，放电的有效部分在5-10毫秒左右，放电的能量为：电感器的主要作用及除颤器的输出波形是为了防止在放电的起始阶段释放的电流过大或电压过高，从而降低峰值电压，但是尽管如此，直流除颤器在放电时的电压峰值仍可达到3kV以上。-(1)单峰波形，常见于一
3、些便携式除颤器。(2)双峰波形，由于释放的能量与放电波形所包围的面积成正比，对相同的释放能量，双峰比单峰的除颤器的除颤峰值电压要降低许多。(4)梯形波(方波)，在同样的能量释放时，它的峰值电压可以更低，用可控硅及时间控制电路可以通过改变放电的持续时间来改变释放能量的大，而放电波形的高度基本不变。(5)双向方波。除颤电极保证电极皮肤接触良好的办法电极和皮肤要接触良好（达到50左右）只有减少电极和皮肤接触面的阻抗，才能减少能量作用于皮肤而使皮肤烧伤。当接触不好而导致阻抗增加时，实际作用于心肌的能量减少而造成除颤失败。电极表面积足够大。直径7.5cm以上，常使用8cm直径的电极。用导电膏降低阻抗。但
4、注意不要涂得太多而产生电极之间的旁路，使心肌得到的实际能量减少。除颤时，在电极上加以足够的压力(约25斤)使皮肤扁平，接触良好。有些除颤器电极内安装有压力感受器及开关，只有加上足够的压力才能接通开关。电极手柄上的电安全考虑1.手柄和电缆线应核绝缘良好；2.手柄上要有护圈，以防操作人员不小心使手与电极板相接触，或导电膏被涂到手柄上。3.除颤触发按钮一般提倡仅安装在电极手柄，仪器的其它部位没有另外的除颤触发按钮。4.除颤器的两个电极上都装有除颤按钮，并且是串联的，只有当两个按钮（S1、S2）同时按下时，高压继电器的回路才导通，才能使K接通而放电。除颤器的测试包括：功能测试和电安全检查由于除颤器是抢
5、救用的医疗仪器，它应时刻处在完好的状态，以备随时使用，所以，应对除颤器作周期性检查，通常建议每月检查一次。负载：因为除颤器的设计是根据人体的阻抗为50来进行设计的，所以在测试时也必须在二个电极之间加上50的负载。除颤器的功能测试除颤器实际输出能量测量：通常分别设置除颤器的能量为10、20、50、100、200、360J及最大功率并依次测出实际输出功率，列成一张对照表，这样既可以使医生比较精确地知道每次除颤所给予病人的实际能量，又可以与前一次测试作比较以判断该除颤器工作是否正常。除颤器的放电波形的测试：看其是否与厂商说明书中提供的标准波形相符合，但作此项测试时要利用存储示波器或用同步照相机技术。
