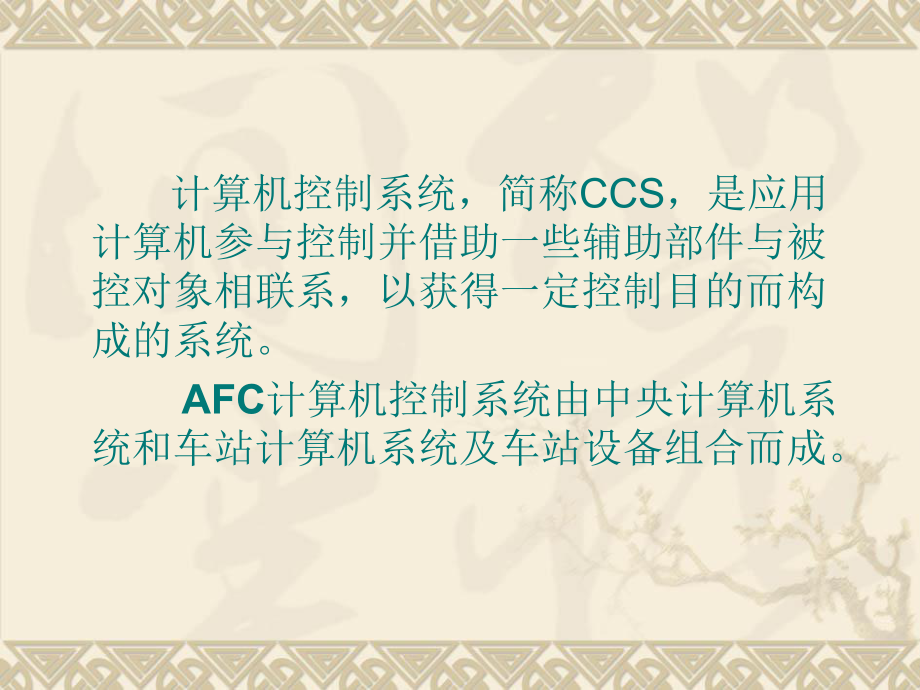

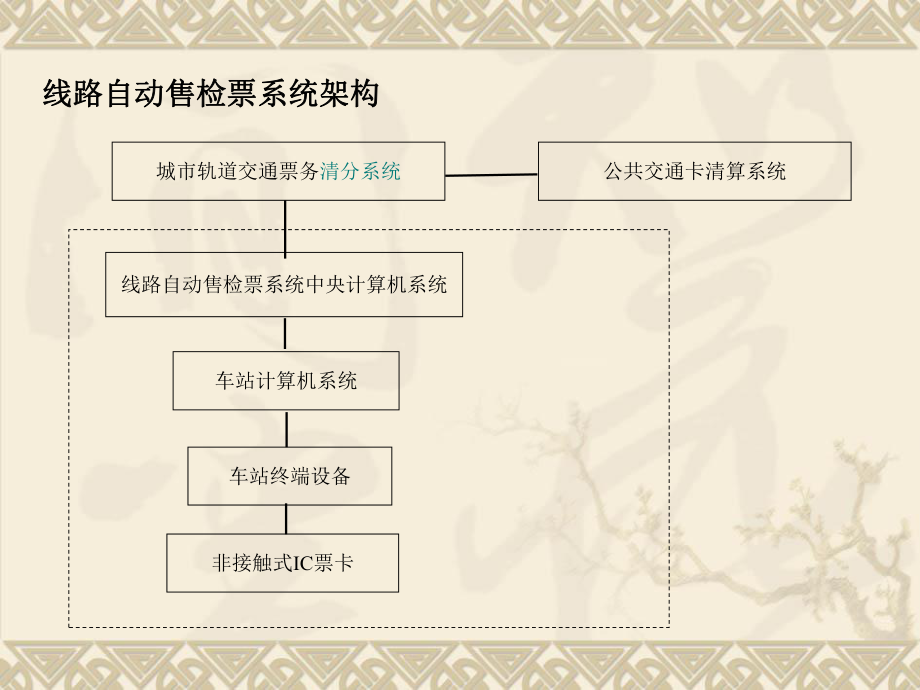

1、AFC计算机控制系统计算机控制系统 计算机控制系统，简称CCS，是应用计算机参与控制并借助一些辅助部件与被控对象相联系，以获得一定控制目的而构成的系统。 AFC计算机控制系统由中央计算机系统和车站计算机系统及车站设备组合而成。城市轨道交通票务清分系统公共交通卡清算系统线路自动售检票系统中央计算机系统车站计算机系统车站终端设备非接触式IC票卡线路自动售检票系统架构线路自动售检票系统架构 中央计算机系统中央计算机系统由两台冗余配置的服务器、磁盘阵列、磁带机、工作站等局域网设备、打印机、不间断电源及编码机等组成。 中央计算机系统是自动售检票系统的管理控制中心。中央计算机系统与各车站计算机系统进行通信
2、；可收集全线的交易数据和设备运营状态信息，进行财务和客流统计；中央计算机系统能传送相关的参数、信息至各有关终端设备。中央计算机系统能将需要清分的信息上传给清分系统，接收清分系统下传的清分数据、黑名单、费率等数据。实现系统数据的集中采集、统计及管理、实现系统运作、收益及设备维护集中管理、实现对本线自动售检票系统内所有设备的监控。中央计算机可通过网络对下级设备的软件更新。中央计算机系统可通过通信系统的时钟子系统获取标准时间，自动进行同步，并将标准时间信息将下传至车站计算机和各终端设备。中央计算机系统有备份和恢复功能及灾难恢复功能。 审计工作站计划工作站统计工作站权限维护工作站设备维护工作站系统维护
3、工作站财务工作站运行监控工作站票务工作站决策工作站网络设备通过上层网通信传输设备接票务清分系统通过本线通信传输设备接各车站计算机系统磁盘阵列UPS 打印机冗余服务器车票分拣编码机线路中央计算机系统架构线路中央计算机系统架构 中央计算机系统系统功能：中央计算机系统系统功能： 中央计算机系统的主要功能是对地铁AFC及在相关交通系统内部乘坐联运相关的乘价进行快速和高效的结算。总部计算机系统的运行给运营商提供数据捕获、采集、编辑、资金转账和分发报表的功能。 中央计算机系统的功能有： 1) 收集及保存车站计算机上传的各类有关票务、帐务、客流、车站设备运行状态等数据。 2) 监视和控制所有车站设备的运行状
4、态。 3) 设置系统运营参数及系统运行模式，并下达给车站计算机和车站设备。 4) 按照设定的周期（日、月、季、年）处理和统计收集到的各类数据，生成相应的各类报表并打印。 5) 时钟同步功能。 车站计算机系统车站计算机系统主要由车站计算机、系统操作工作站、紧急报警按钮、打印机、UPS等组成。车站计算机系统可监控车站终端设备的运行状态、设备控制、客流监控、下达系统运营模式、系统参数。车站计算机系统有车站收益管理、设备维护管理、数据管理、电源管理等功能。用于收集存储本站各种终端设备产生的交易和审计数据，为车站运营提供即时数据查询及终端设备状态监控，准确生成各种运营报表，同时肩负着为线路中央计算机及时
5、上传当站设备数据的任务。车站计算机要求大容量的硬盘存储空间以及高效的数据读写速度，同时必须具备良好的数据容错能力，以确保交易、审计数据的完整性和准确性。车站计算机系统架构车站计算机系统架构车站计算机系统车站计算机系统票务工作站UPS紧急按钮网络设备PC服务器打印机操作工作站人工售票机出站检票机自动加值机进站检票机人工补票机双向检票机自动补票机便携式验票机自动售票机终端设备终端设备站点计算机系统功能站点计算机系统功能： 站点计算机系统连接多个非接触卡设备、操作控制管理系统、线路中心计算机和总部计算机、打印机等设备。 站点计算机系统控制非接触卡设备和产生设备事件的报告，打印每天的总计报表，格式化非接触卡的用户数据和为线路中心计算机和总部中心计算机的审计记录交易，格式化单程票交易数据，从操作控制管理系统/线路中心计算机和总部中心计算机接收配置数据、设备配置和设备应用程序。 1) 对车站设备的操作控制，包括关闭、开启及设置工作模式等。 2) 监视车站AFC设备运行状态。 3) 采集、保存相关信息。 4) 提供车站一级的票务统计，能以要求的格式和内容进行车站报表打印。 5) 自动完成与中央计算机及各终端设备的时钟同步。 6) 与中央计算机实时通信，实时中央数据下载、下发和车站数据上传。谢谢！
