1、IOOOMW机组工程机组汽机房附属设备安装作业指导书文件编码:编制人:日期:版次：A1 .工程概况及工程量11.1 工程（系统或设备）概况1122帝23.作业前的条件和准备23.1技术准备23.2作业人员配置、资格23.3作业工机具43.4材料及设备43. 5安全器具44. 6工序交接55. 7其它54.作业程序、方法54. 15.1.56. 35/2；55.质量控制点的设置和质量通病预防75. 1质量目标77. 2质量控制及质量通病预防77.3 作业过程中控制点的设置77.4 质量标准及要求85 .5强制性条文86 .作业的安全要求和环境条件96.1 作业的安全危害因素辨识和控制96.2作业

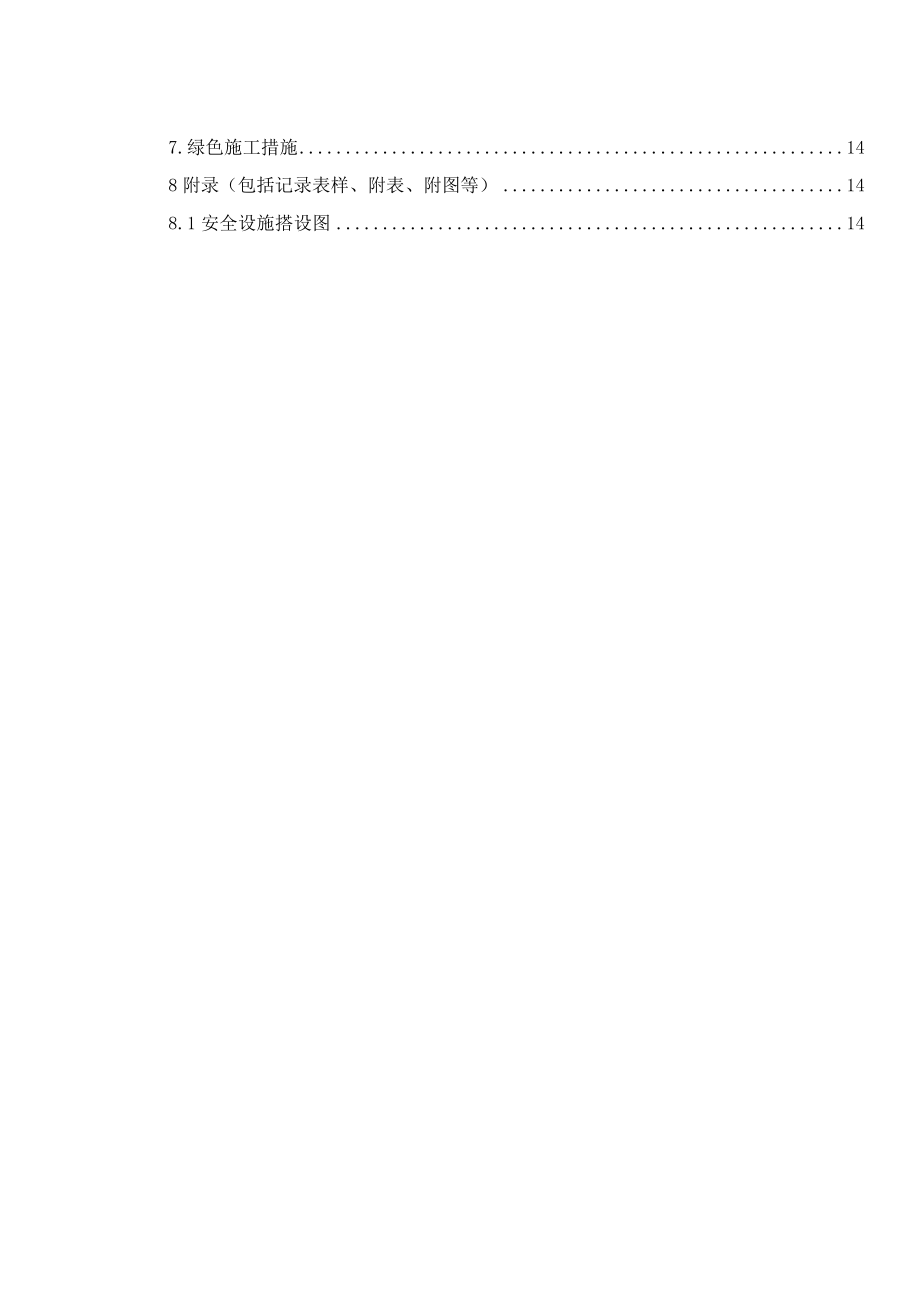

2、的安全要求1163/lZ目H126.4=-126.5施工安全控制措施7.绿色施工措施148附录（包括记录表样、附表、附图等）148.1安全设施搭设图141.工程概况及工程量Ll工程(系统或设备)概况福建石狮鸿山热电厂二期2X1000Mw超超临界燃煤发电机组，并同步建设烟气脱硫装置。3号机组汽轮机是由东方汽轮机厂生产制造的单轴、四缸四排汽、超超临界、一次中间再热凝汽式汽轮机。汽轮机结构紧凑，从机头到机尾依次串联一个高压缸、一个中压缸及两个低压缸。发电机是由东方电机股份有限公司生产的QFSN-1000-2-27型自并激静止可控硅励磁、水-氢-氢冷却发电机。本作业指导书主要负责汽轮发电机附属设备安装
3、施工指导。L2工程量和工期1.2.1工程量序号名称参数及生产厂家安装位置单位数量重量(kg)1闭式水循环水泵型号：水泵：JLS500-650A；电机：1LA44026AN60生产厂家：湖南立佳机械制造有限公司汽机房0米1-2轴之间台261502闭式循环水入口滤水器型号：GLS-800生产厂家：自贡川滤设备制造有限公司汽机房0米1-2轴之间台222003闭式水换热器型号：BLQW-1-2110生产厂家：茂名市茂港电力设备厂有限公司汽机房0米2-3轴之间台2353004开式水电动滤水器型号：ZLSG-1200B生产厂家：自贡川滤设备制造有限公司汽机房0米2-3轴之间台257805凝结水泵入口滤水器
4、型号：GLS-IOOO生产厂家：自贡川滤设备制造有限公司汽机房-4.3米3-5轴之间台242006胶球泵型号：胶球泵：JQ125-22电机LY160L-4生产厂家：上海丰庆机电设备工程有限公司汽机房-4.3米5-6轴之间台27装球室型号：ZQS-426生产厂家：上海丰庆机电设备工程有限公司汽机房-4.3米5-6轴之间台28轴封加热器及轴封风机型号：轴封加热器：JQ-280轴封风机：ZY-014.0-058.3-01受热面积：280m2生产厂家：山东鲁润科技有限公司汽机房7.1米9-10轴之间台19887.71. 2.2施工工期从设备清点、检查开始，到安装、验收结束，绝对工期200天。2.编制依
5、据2. 1汽机房辅助设备安装图（二）F2522S-J03022. 2火电工程事业部作业指导书管理办法HD2F006-20122.3 电力建设安全工作规程.DL5009.1-20022.4 电力建设施工质量验收及评价规程第3部分：汽轮发电机组DL/T5210.3-20092.5 电力建设施工技术规范第3部分：汽轮发电机组DL5190.3-20122. 6绿色施工导则建质2007223号文2.7各厂家随机技术资料3.作业前的条件和准备3. 1技术准备3. 1.1.施工图纸齐全；3. 1.2.施工图纸会审完毕，会审中存在的问题已解决；3. 1.3.施工方案设计完成，并与相关专业讨论确定，已经总工审批
6、；4. 1.4.作业指导书编制完成，经专业经理、总工审批合格；5. 1.5.施工材料、设备购置预算编制完成、计划以交物资部门采购；3.1.6.外购、加工件的统计完成，购置计划以交物资部门采购；3.L7.作业前已对参加该项作业的相关人员进行施工程序，施工工艺，质量标准，施工危险因素和环境因素辩识及控制措施等方面内容的交底工作，交底与被交底人员已进行双签字；3.1.8.检查该项作业的上道工序具备的技术条件；3.1.8.1.设备基础施工完毕，并经检验合格。3.1.8.2.设备到达现场并经检查合格。3.1.9.作业现场的环境条件，以及其他相关的技术准备工作。3.2作业人员配置、资格3.2.1.作业人员
7、配置、资格序号工种人数对人员的要求1行政负责人1人有组织协调能力和现场管理经验2技术人员1人熟悉图纸，有安装经验3质检人员1人有现场工作经验，持证上岗4安监人员1人有现场工作经验，持证上岗5班（组）长2人熟悉图纸，技术熟练6安装工15人技术熟练7电焊工4人经培训确认合格，有上岗证8起重工2人起重工、吊车司机有上岗证9作业人员系统学习图纸、厂家说明书，施工前经全面安全、技术交底。10作业人员需经安全教育专业培训，并能服从指挥，协调一致。11以上作业人员必须经体检合格方可上岗。3.2.2.作业人员职责分工和权限序号岗位名称职责分工和权限1技术员1 .全面负责安装的技术工作，参加相关图纸会审，处理设
8、计变更，编制施工作业指导书、施工预算、技术、安全措施，并主持技术交底工作。2 .深入现场指导施工，及时发现和解决施工中的技术、质量隐患，按照指导书的要求指导施工。3 .配合班组长进行施工验收的自检工作。4 .记录、整理施工记录和验收记录。5 .对违章操作，有权制止，严重者可令其停工，并及时向有关领导汇报。2班组长1 .负责组织安排施工人力，物力。严格按照作业指导书的施工工艺要求，质量要求和安全环境要求进行施工。全面负责质量、安全工作。2 .做好安装的质量自检和工序交接工作。3 .施工过程中，图纸不清不施工，材料不合格不施工，技术、安全不交底不施工，上一级工序验收不合格不施工。3作业人员1 .严
9、格按照作业指导书的施工工艺要求、质量要求和安全环境要求进行施工。2 .爱护施工所用工器具，严格按照操作规程作业。3 .有疑难问题有权向技术人员、班组长请示解决办法，对自己的施工质量全面负责，对不正确、不明确的指挥有权不执行。4质检人员1 .熟悉相关图纸内容和有关质量标准，参加图纸会审，技术交底O2 .深入施工现场，掌握工程进度及质量情况，按照质量标准进行二级质量验收工作，配合项目部质检师、监理完成三级，四级质量验收。对工作要一丝不苟，不殉私情。3 .对不能保证施工质量的方案提出否决建议，请有关领导部门处理。4 .整理、汇总质量验收记录。5安监人员1 .全面负责安装工作的安全。2 .参加对指导书
10、的审核工作，参加安全交底双签字工作，在工作中认真检查指导书的执行情况。3 .深入现场施工一线，及时发现事故隐患和不安全因素，督促采取防患措施，有权责令先停止工作，并立即研究处理。6焊工具有焊工操作证，消防证，焊工技术等级证7起重人员具备起重专业范围内知识，具有2年以上大型设备吊装的经验，持证上岗33作业工机具及仪表仪器3. 3.1仪器、仪表序号名称规格精度等级单位数量1水准仪0.5mmm套12钢卷尺30mImm把13铁水平200mm0.02mmm个24卷尺5mImm把1.3.2施工作业工右L具统计表序号名称规格单位数量备注1汽车吊25t台12平板运输车20t台13钢丝绳l5mm18m对14卡环
11、5t个45液压千斤顶20t台26线轴50m个27倒链5t28倒链2t台2上述工器具经设备能力认可合格，安全防护设施齐全，机械、电动工具、起重工具定期检查且合格。34材料及设备施工设备及材料统计表1滚杠IOm根62道木2m根203.5 安全器具施工安全用具统计表序号名称单位数量1安全帽顶202安全带条204安全围栏块105安全警示牌块33.6 工序交接设备安装基础土建已经交安，施工现场安全，防护设施齐全；钢结构预留位置准确，基础尺寸、中心线、均应与设计图纸相符，并与建筑专业办理工序交接。3. 7其它3.7. 1施工场地应平整、无杂物，保持整洁。3.7.2 施工道路畅通，不得乱堆乱放，随意堵塞交通
12、要道。3.7.3 施工水源、电源引设到位，满足施工要求。3.7.4 施工现场照明及夜间施工照明充足。3.7.5 25t汽车吊站位场地平整坚实。3.7.6 大件运输，所通行的道路保持畅通、坚实。3.7.7 序、方法4. 1施工方案设备清点及外观检查和各部分尺寸校核合格后，靠近1-5轴的设备用平板车运输到汽机房A列外，靠近9-10轴的设备运输到汽机房吊装孔，然后将设备放在预先准备好的滚木上，再用倒链依次拖拉到所安装的位置，最后进行找平找正、浇灌、附件安装等工作。4.7. 施工工艺流程设备基础准备一垫铁配制和安装一设备及附件的清点检查一设备安装前的倒运一设备安装一设备找平找正一一次浇灌一二次浇灌一附
13、件安装一安装完毕4.8. 施工方法及要求4. 3.1设备检查4.3. 1.1按照设备供货清单点收货物；4.4. 1.2检查设备的型号及各个接管口是否与设计院图纸相一致；4.5. 1.3设备的底座是否与图纸设计及基础相吻合；4.6. 1.4检查铸件应无残留的铸砂、重皮、气孔、裂纹等缺陷；4.7. 1.5检查各部件安装螺钉是否松动，如有松动应拧紧；4.3.2设备基础、垫铁及地脚螺栓的准备工作4.3.2.1基础表面要平整，无油污和脏物，基础中心线要清晰，承力面要没有蜂窝、裂纹等缺陷，如地脚螺栓孔有杂物，应将孔内堵塞物取出并将孔内清理干净；4.3.2.2对基础的纵、横中心线进行复测，偏差要小于IOnnn,标高偏差小于10mm；4.3.2.1按照图纸的垫铁位置将混凝土表面要凿平，
