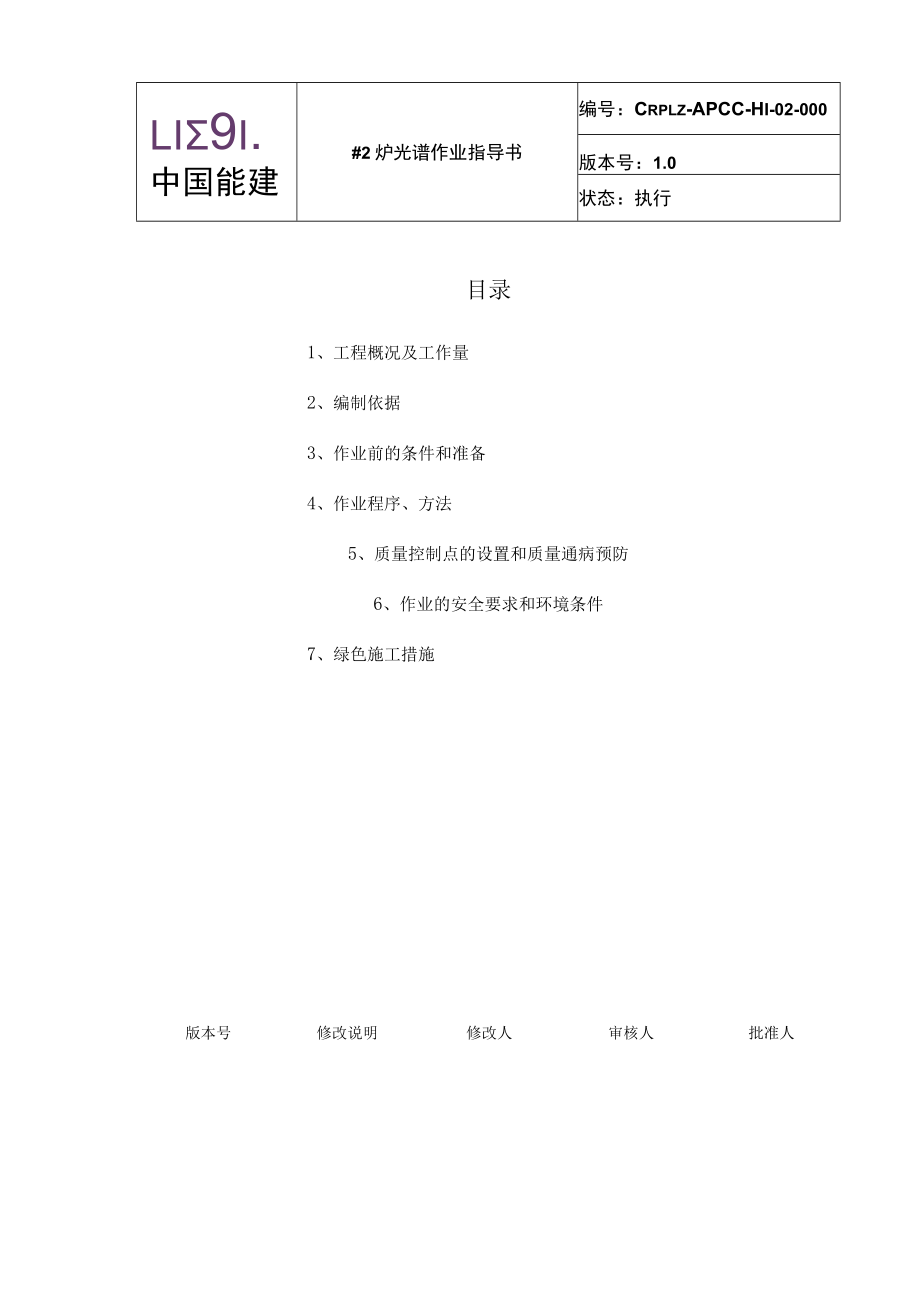

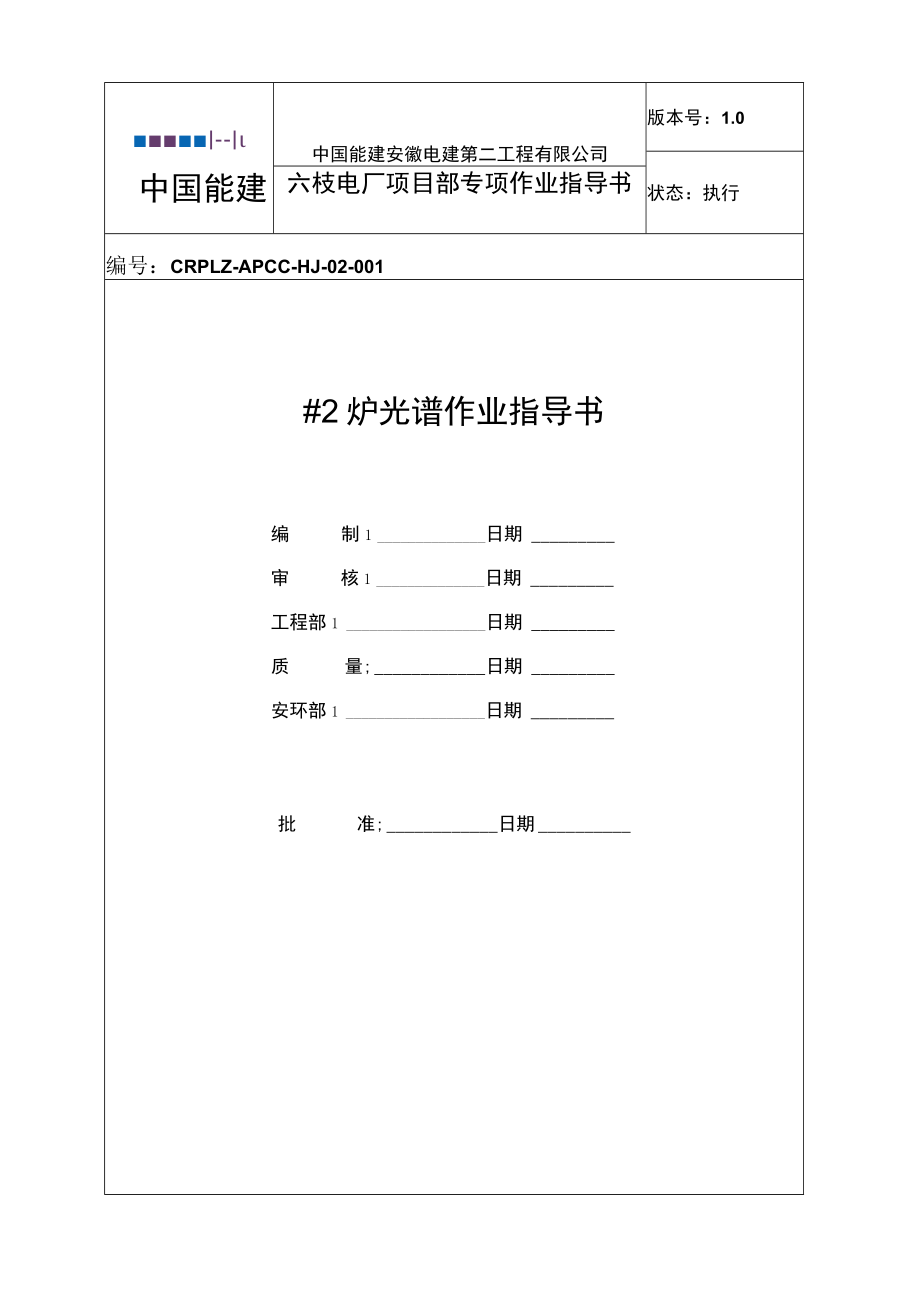

1、六枝项目部作业指导书及施工技术措施会签单收文日期：年月日文件名称#2炉光谱作业指导书版本号1.0文件编号CRPLZ-APCC-HJ-02-001编制部门锅炉分公司阅后签名及签署意见审批部门第一稿第二稿工程部工程质保安环部总工室-中国能建安徽电建第二工程有限公司版本号：1.0状态：执行中国能建六枝电厂项目部专项作业指导书编号：CRPLZ-APCC-HJ-02-001#2炉光谱作业指导书编制1日期审核1日期工程部1日期质量;日期安环部1日期批准;日期li9i.中国能建#2炉光谱作业指导书编号：Crplz-APCC-HI-02-000版本号：1.0状态：执行目录1、工程概况及工作量2、编制依据3、作
2、业前的条件和准备4、作业程序、方法5、质量控制点的设置和质量通病预防6、作业的安全要求和环境条件7、绿色施工措施版本号修改说明修改人审核人批准人1 .工程概况及工程1.1 工程概况华润电力（六枝）有限公司2X660MW新建工程，锅炉型号:DG2010/25.31-II12；锅炉型式：该锅炉配660MW汽轮发电机组，锅炉为单炉膛，口型布置、平衡通风、一次中间再热、“W”火焰燃烧、尾部双烟道，变压运行的超临界直流炉。锅炉构架为全钢结构，主要构件的接头采用扭剪型高强螺栓连接,材质为20MnTiB,安装承压部件的材质主要有15CrMOG、SA106C.SA-210C.12CrlMoVG.SA213T1
3、2SA335P12SA213T91SA335P91SA-335P91；SA-213TP347HFG等十几种钢材。焊接种类多，焊接材料复杂。本作业指导书适用于华润电力（六枝）有限公司2660MW新建工程2号炉的所有受热面合金焊缝、管材、焊丝、焊条的光谱定性分析，包括省煤器系统、水冷壁系统、过热器系统、再热器系统以及炉外管道和焊缝、管材等等。1.2 工程量和工期该机组焊口数量多，特别是高合金焊口数量多，主要包括锅炉钢架高强螺栓、受热面合金部件、管材以及焊缝的光谱复查（包括焊丝、焊条焊缝等）。工期以项目施工计划及业主工种施工进度为准，焊接钢种质量施行跟踪监督检测，确保各项施工工期的顺利完成。2.编制
4、依据序号资料名称编号备注1火力发电厂金属监督规程DL438-2009/2电力设备金属光谱分析技术导则DL/T991-2006/3火力发电厂焊接技术规程DL/T869-2012/4低合金高强度结构钢GB/T1591-9419945焊接材料质量管理规程JB/T3223-1996/6锅炉原材料入厂检验JB33759119917质量、环境、职业健康安全手册（西电三公司）/2008年版8工程建设标准强制性条文电力工程部分2011/3.作业前的条件和准备3.1 分析前准备3.1.1 接受检验委托单后，了解被检部件的名称、材料牌号、热处理状态、规格和用途等。3.1.2 检查被检材料和环境是否存在影响分析结果
5、的因素（如镀层、油漆、油污、氧化层、光线、风速等）并采取必要的防范措施。3.1.3 根据委托方的检验要求和被检材料的情况，编制分析方案，确定分析条件（如激发光源、电极等3.1.4 对于管道、大型构件及复杂的零部件，应绘制分析位置图，并在图上做好分析标记。3.1.5 对于特殊要求的被检材料，应要求委托方预先确定好分析位置，以免分析前打磨或分析时引弧破坏被检材料的几何精度或特殊表层。3.1.6 在潮湿的环境或在金属容器内进行光谱分析，宜选用电池供电的便携式光谱仪等。3.1.7应拒绝接受违反安全操作规程和不符合分析条件的工作。32作业人员配置、资格序号工种数量资格职责1光谱专业组组长1具有施工组织能
6、力、熟悉本专业施工工艺流程，熟悉规程规范和安环要求。光谱分析高级人员1 .负责组织安排光谱分析的人力，物力。严格按照作业指导书的光谱分析的流程要求和安全环境要求进行规范操作。全面负责光谱专业组的分析质量及安全工作。2 .组织组员做好光谱分析设备的使用和维护工作。3 .光谱分析过程中发现与委托材质不符或有差异的合金部件应及时上报，以便及时处理。2光谱专业分析人员2熟悉本专业知识，有多年光谱分析经验，无色盲、无色弱、视力合格和掌握相关安全防护知识，具有中级及以上资格人员。L认真做好光谱分析前的准备工作。2 .光谱分析过程操作规范、分析准确。3 .光谱分析完毕后，负责光谱仪器设备的维护与保养。4 .
7、整理好每次光谱分析的分析记录。3辅助工1熟练本专业的技术流程要求，掌握相关安全防护意识，具有1年以上工作经验人员。1 .作业前检查仪器是否能正常使用。2 .现场操作应轻拿轻放、爱护仪器设备。3 .对分析合格的零部件做好合格标记。4安全员1有五年以上现场工作经验，熟悉电力建设安全工作规程，责任心强,忠于职守，有安全员上岗证，持证上岗1 .全面负责光谱分析工作的施工安全。2 .参加对指导书的审核工作，参加安全交底双签字工作，在工作中认真检查指导书的执行情况。3 .深入现场施工一线，及时发现事故隐患和不安全因素，督促采取防患措施，有权责令先停止工作，并立即研究处理。4 .做好事故的调查，分析和处理工
8、作。3.3才材料及设备序号名称型号单位数量备注1便携式光谱仪WK5/WKF5台2/2光谱专用试块/套1/3圆盘电极/个2紫铜4棒状电极/跟5紫铜5电源盘50米个2/3.4安全器具序号名称规格单位数量备注1安全带双背条4/2安全帽/顶4/3绝缘鞋/双2/4绝缘手套/双2/3.5工序交接3.5.1相关专业下发光谱分析委托单与金属试验室（至少2份）。3.5.2光谱专业组接受委托单并组长进行签字或盖章。3.5.3光谱分析完毕后如果合格无误，在委托单上注明并反馈委托方一份。3.5.4若出现不符现象，经试验室查实并下发质量反馈单与相关部门或业主进行处理。3.6安全文明施工3. 6.1检验人员进入施工现场必
9、须遵守有关安全规章制和安全操作规程，安全生产，做到文明施工。4. 6.2检验前，操作人员必须认真检查工作场地的脚手架搭设应牢固稳靠，检测设备等安全状况，确认安全，才能操作。5. 6.3工作人员应穿绝缘鞋，戴绝缘手套及安全帽。6. 6.4工作时不得将火花发生器外壳拿掉。7. 6.5更换或调整电极时，必须切断电源。8. 6.6雪、雨天气不得在露天进行光谱分析。3.6.7严禁在装有易燃、易爆品的容器和管道上进行光谱分析。3.6.8在工作场所有可燃气体或瓦斯泄露时，禁止工作。3.6.9光谱分析人员工作，应设监护人员，防止因立体交叉作业造成人员伤亡。3.6.10仪器接地要可靠，安全用电。4作业程序、方法
10、4.1 作业工艺流程委托单位（人）4.2 作业方法及要求1.1.1 2.1光谱分析的合理工作时间是：工作5分钟，休息5分钟。1.1.2 严禁雨天在室外进行光谱分析工作。1.1.3 严禁在易燃易爆品附近进行光谱分析。1.1.4 了解被检式样的原始状态，以便做出准确判断。1.1.5 对被分析合金钢管及焊缝，应绘制系统管路图并在分析过程中做编号标记。4.2.6检验人员在检验完后，按试验室统一的表格填写原始记录和签发实验报告。要求记录完整，签字手续齐备，对分析结果应有有效标识。4.2.7检验人员应及时将检验结果反馈给委托单位。4.3专项技术措施4.3.1在光谱分析中，对薄小试件和有一定精度要求的试件，
11、应注意分析部位及燃弧时间，以免影响结果的准确性及工件的技术参数。4.3.2注意燃弧间隙燃弧的稳定性和燃弧时间，及时更换及清洗己污染的电极，确保分析结果的准确性。4.3.3容易产生成分偏析的试件、铸件以及大体积的试件，应在一定距离范围内分析数点以保证分析结果尽可能的准确。4.3.4调好极间距离，式样与电极间距以2mm为宜。4.3.5分析合金元素时应由低含量到高含量进行，以免因为污染和干扰而造成误判。4.3.6光谱分析时，应对谱线范围内的合金元素逐个定性再进行半定量分析。4. 3.7合金元素的半定量分析其含量线组的选择必须由低到高进行，应对两组以上分析线进行半定量，大致一致后再下结论。4.4精细化
12、管理、绿色施工目标及目标责任分解4.4.1施工目标4. 4.1.1环境保护：控制粉尘排放，达到现场目测无扬尘；达到IS014001环保认证的要求；达到“零污染”要求的目标。5. 4.1.2节能与能源利用：严禁使用淘汰的检测设备、机具和产品；耗电量指标控制，光谱检测区域内照明，节能照明灯具的比率大于80乐6. 4.2精细化管理、洁净化施工方案7. 4.2.1节能与能源利用1）合理选择光谱检验设备，杜绝使用不符合节能、环保要求的设备、机具、和产品，选择的设备功率与负载相匹配；2）加强检验设备管理，做好设备维修保养及计量工作；4. 4.2.2人员安全与健康管理1）制订焊接施工防毒、防辐射等职业危害的
13、措施，保障施工人员的长期职业健康。2）合理布置施工场地，保护生活及办公区不受施工活动的有害影响。施工现场与当地卫生急救、保健防疫部门多联系，在安全事故和疾病疫情出现时提供及时救助。3）提供卫生、健康的工作与生活环境，加强对施工人员的住宿、膳食、饮用水等生活与环境卫生等管理，明显改善施工人员的生活条件。4.4.2.3现场配备必要的急救药品。4. 4.2.4加强对施工作业人员的培训教育工作，使作业人员详知尘、毒、辐射的危害性和防护要领。5. 4.2.5加强对施工作业人员的个体防护工作，针对不同的尘、毒、辐射作业为施工人员配备必要的防护用品。6. 4.2.6环境保护防光污染措施尽量避免或减少施工过程
