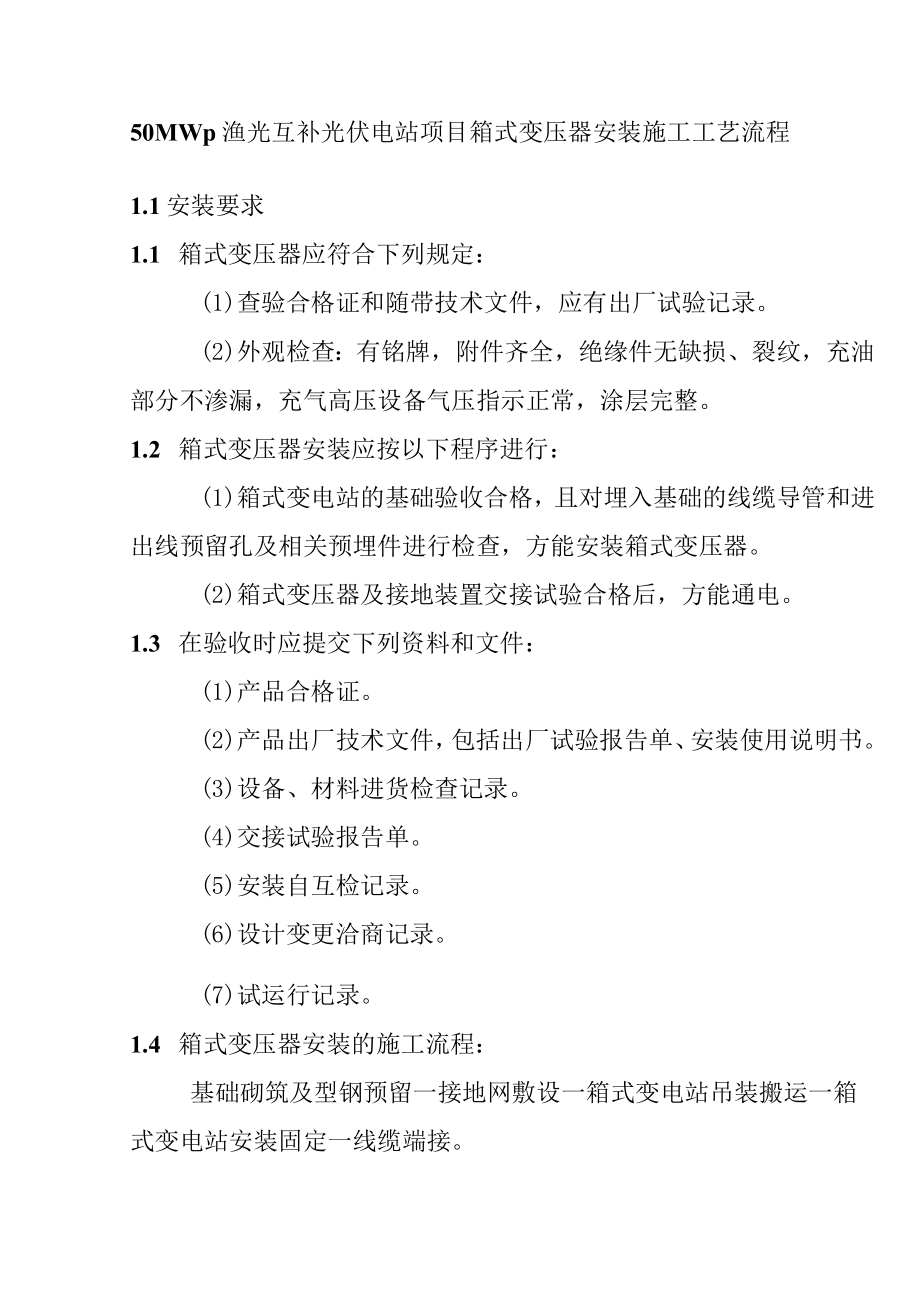

1、50MWp渔光互补光伏电站项目箱式变压器安装施工工艺流程1.1安装要求1.1 箱式变压器应符合下列规定：(1)查验合格证和随带技术文件，应有出厂试验记录。(2)外观检查：有铭牌，附件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指示正常，涂层完整。1.2 箱式变压器安装应按以下程序进行：(1)箱式变电站的基础验收合格，且对埋入基础的线缆导管和进出线预留孔及相关预埋件进行检查，方能安装箱式变压器。(2)箱式变压器及接地装置交接试验合格后，方能通电。1.3 在验收时应提交下列资料和文件：(1)产品合格证。(2)产品出厂技术文件，包括出厂试验报告单、安装使用说明书。(3)设备、材料进货检

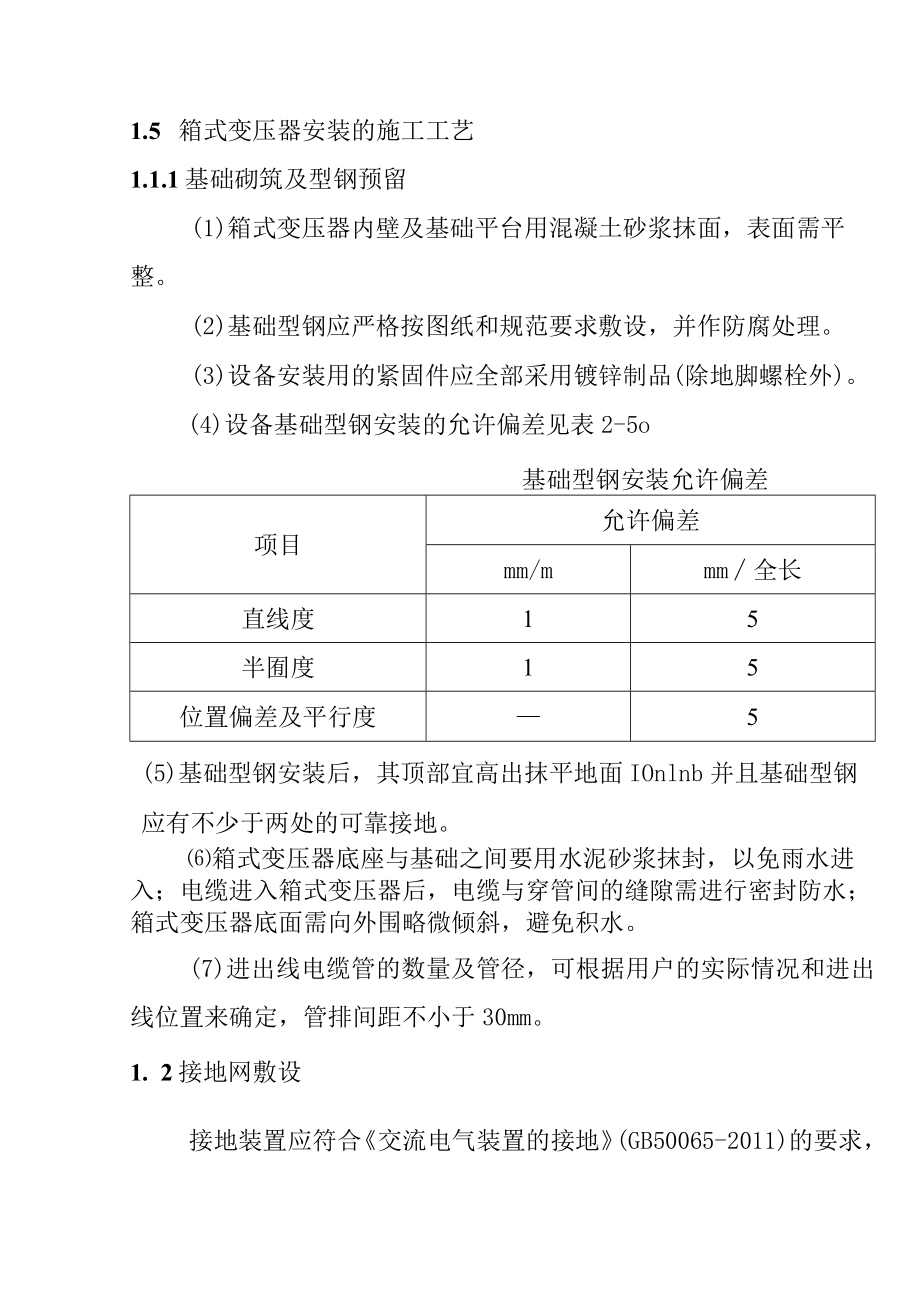

2、查记录。(4)交接试验报告单。(5)安装自互检记录。(6)设计变更洽商记录。(7)试运行记录。1.4 箱式变压器安装的施工流程：基础砌筑及型钢预留一接地网敷设一箱式变电站吊装搬运一箱式变电站安装固定一线缆端接。1.5 箱式变压器安装的施工工艺1.1.1基础砌筑及型钢预留(1)箱式变压器内壁及基础平台用混凝土砂浆抹面，表面需平整。(2)基础型钢应严格按图纸和规范要求敷设，并作防腐处理。(3)设备安装用的紧固件应全部采用镀锌制品(除地脚螺栓外)。(4)设备基础型钢安装的允许偏差见表2-5o基础型钢安装允许偏差项目允许偏差mm/mmm全长直线度15半囿度15位置偏差及平行度5(5)基础型钢安装后，其

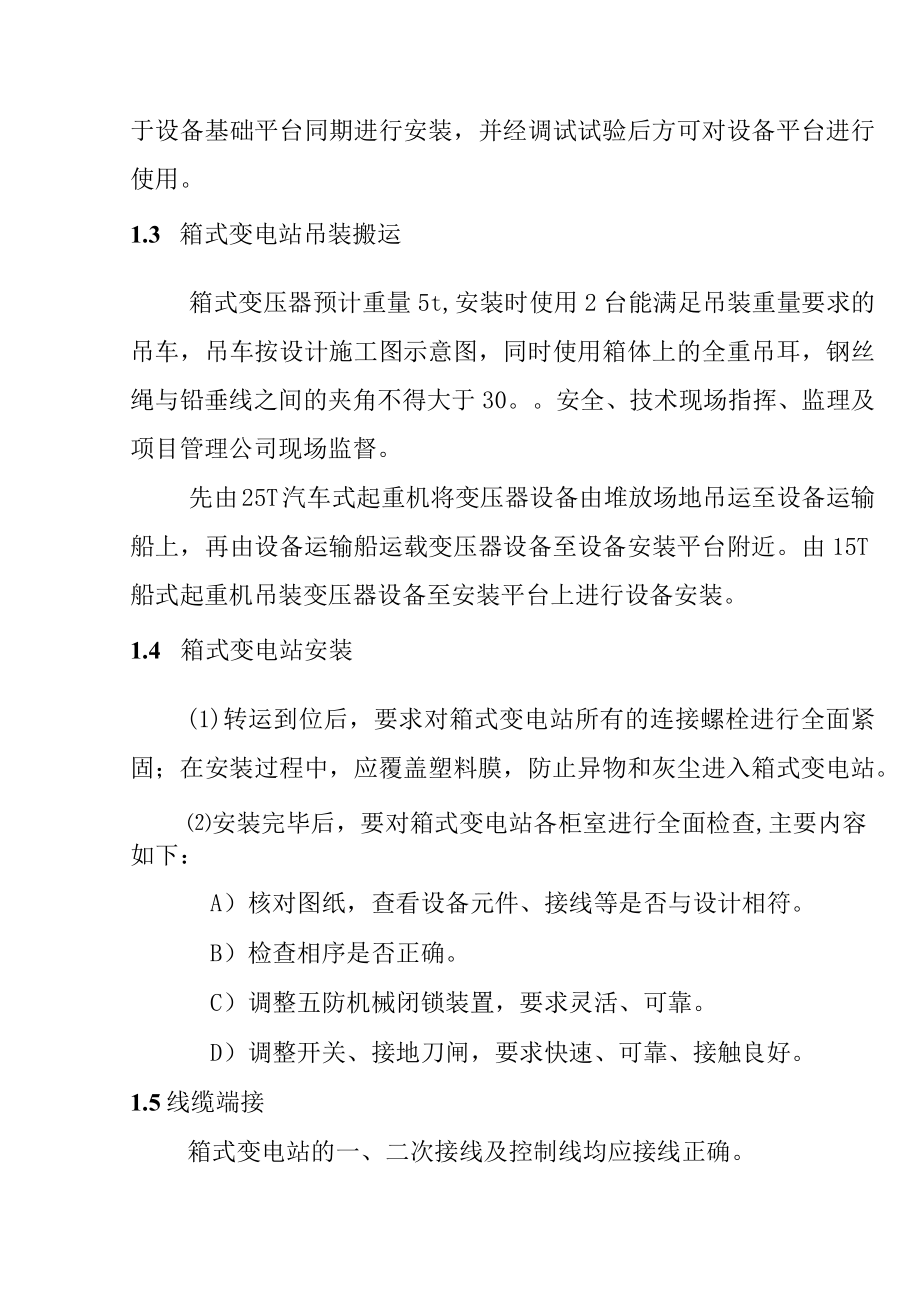

3、顶部宜高出抹平地面IOnlnb并且基础型钢应有不少于两处的可靠接地。箱式变压器底座与基础之间要用水泥砂浆抹封，以免雨水进入；电缆进入箱式变压器后，电缆与穿管间的缝隙需进行密封防水；箱式变压器底面需向外围略微倾斜，避免积水。(7)进出线电缆管的数量及管径，可根据用户的实际情况和进出线位置来确定，管排间距不小于30mm。1. 2接地网敷设接地装置应符合交流电气装置的接地(GB50065-2011)的要求，于设备基础平台同期进行安装，并经调试试验后方可对设备平台进行使用。1.3 箱式变电站吊装搬运箱式变压器预计重量5t,安装时使用2台能满足吊装重量要求的吊车，吊车按设计施工图示意图，同时使用箱体上的
4、全重吊耳，钢丝绳与铅垂线之间的夹角不得大于30。安全、技术现场指挥、监理及项目管理公司现场监督。先由25T汽车式起重机将变压器设备由堆放场地吊运至设备运输船上，再由设备运输船运载变压器设备至设备安装平台附近。由15T船式起重机吊装变压器设备至安装平台上进行设备安装。1.4 箱式变电站安装(1)转运到位后，要求对箱式变电站所有的连接螺栓进行全面紧固；在安装过程中，应覆盖塑料膜，防止异物和灰尘进入箱式变电站。安装完毕后，要对箱式变电站各柜室进行全面检查,主要内容如下：A）核对图纸，查看设备元件、接线等是否与设计相符。B）检查相序是否正确。C）调整五防机械闭锁装置，要求灵活、可靠。D）调整开关、接地刀闸，要求快速、可靠、接触良好。1.5线缆端接箱式变电站的一、二次接线及控制线均应接线正确。
