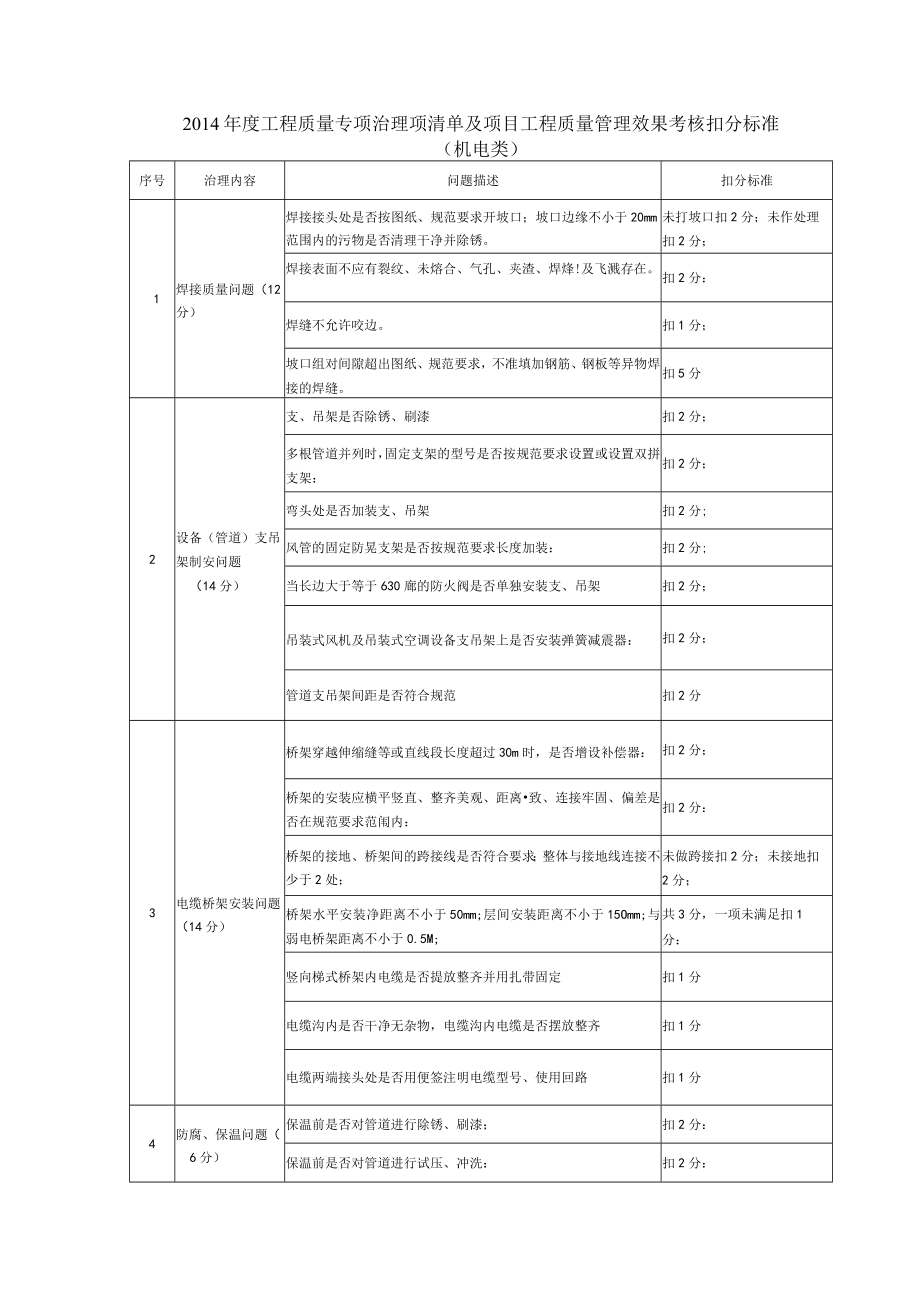

5.(工程实体)2014年度工程质量专项治理项清单及项目工程质量管理效果考核扣分标准.docx_第1页
第1页 / 共3页

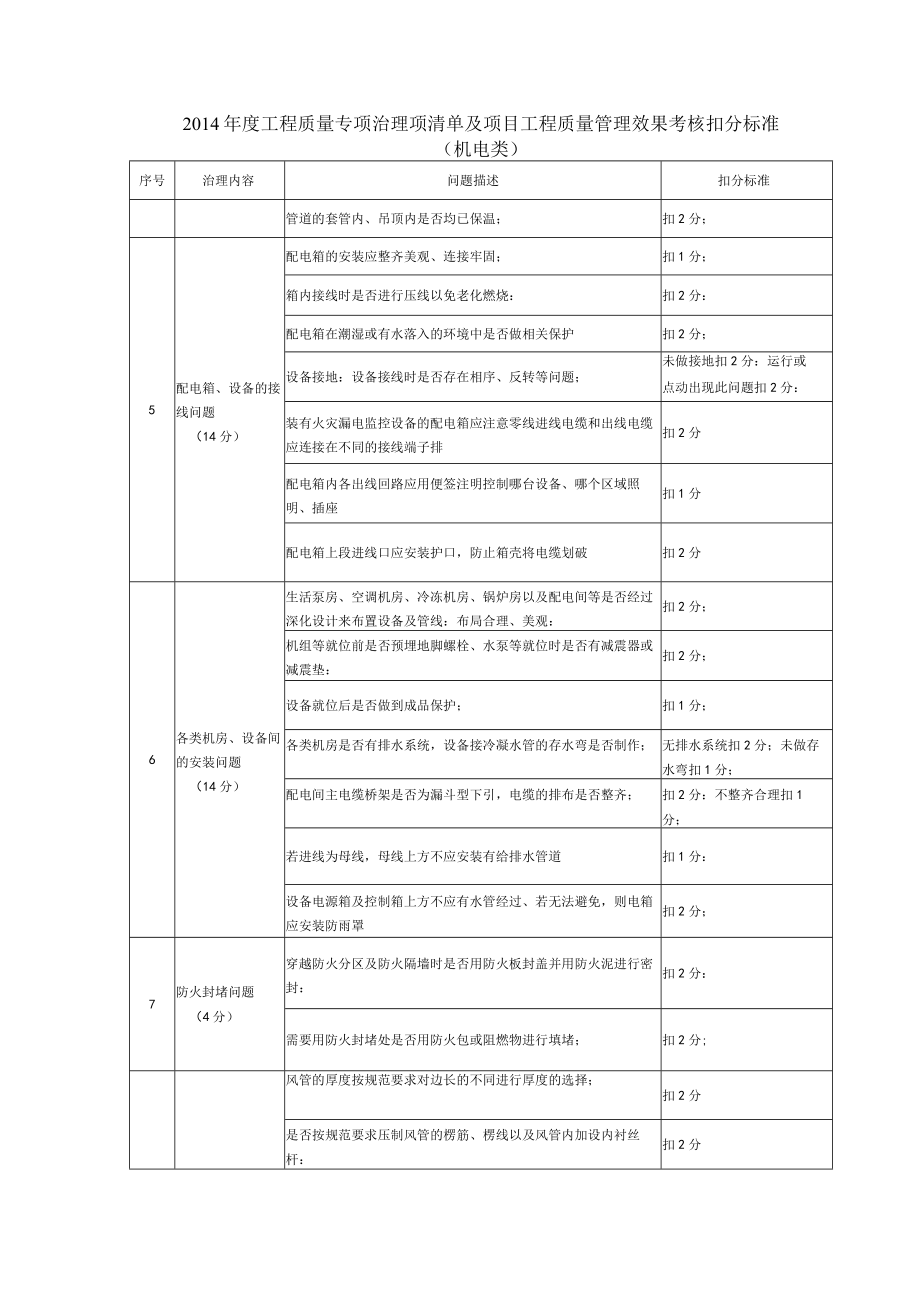

5.(工程实体)2014年度工程质量专项治理项清单及项目工程质量管理效果考核扣分标准.docx_第2页
第2页 / 共3页

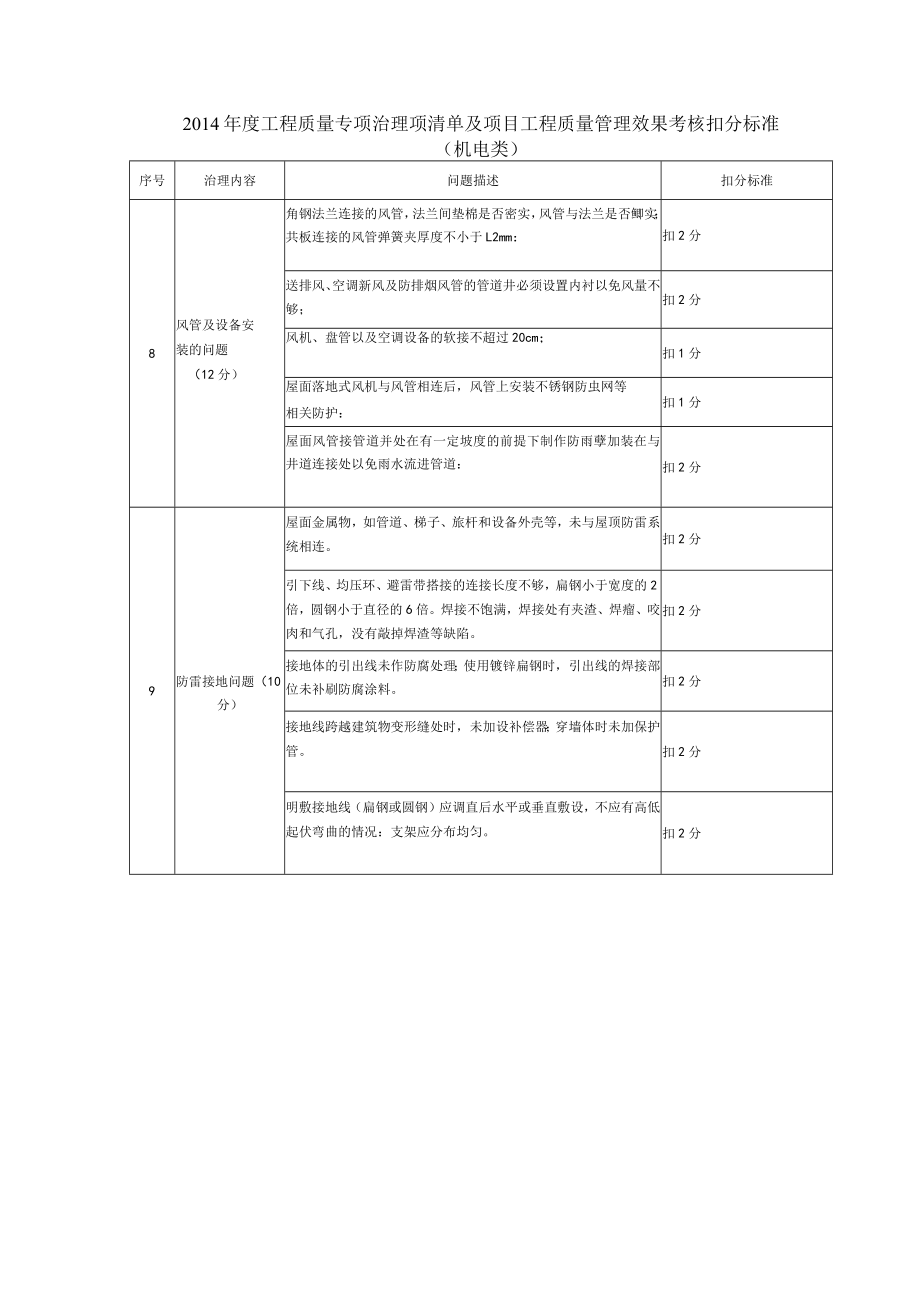

5.(工程实体)2014年度工程质量专项治理项清单及项目工程质量管理效果考核扣分标准.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《5.(工程实体)2014年度工程质量专项治理项清单及项目工程质量管理效果考核扣分标准.docx》由会员分享,可在线阅读,更多相关《5.(工程实体)2014年度工程质量专项治理项清单及项目工程质量管理效果考核扣分标准.docx(3页珍藏版)》请在第壹文秘上搜索。

1、2014年度工程质量专项治理项清单及项目工程质量管理效果考核扣分标准(机电类)序号治理内容问题描述扣分标准1焊接质量问题(12分)焊接接头处是否按图纸、规范要求开坡口;坡口边缘不小于20mm范围内的污物是否清理干净并除锈。未打坡口扣2分;未作处理扣2分;焊接表面不应有裂纹、未熔合、气孔、夹渣、焊烽!及飞溅存在。扣2分:焊缝不允许咬边。扣1分;坡口组对间隙超出图纸、规范要求,不准填加钢筋、钢板等异物焊接的焊缝。扣5分2设备(管道)支吊架制安问题(14分)支、吊架是否除锈、刷漆扣2分;多根管道并列时,固定支架的型号是否按规范要求设置或设置双拼支架:扣2分;弯头处是否加装支、吊架扣2分;风管的固定防

2、晃支架是否按规范要求长度加装:扣2分;当长边大于等于630廊的防火阀是否单独安装支、吊架扣2分;吊装式风机及吊装式空调设备支吊架上是否安装弹簧减震器:扣2分;管道支吊架间距是否符合规范扣2分3电缆桥架安装问题(14分)桥架穿越伸缩缝等或直线段长度超过30m时,是否增设补偿器:扣2分;桥架的安装应横平竖直、整齐美观、距离致、连接牢固、偏差是否在规范要求范闱内:扣2分:桥架的接地、桥架间的跨接线是否符合要求;整体与接地线连接不少于2处;未做跨接扣2分;未接地扣2分;桥架水平安装净距离不小于50mm;层间安装距离不小于15Omm;与弱电桥架距离不小于0.5M;共3分,一项未满足扣1分:竖向梯式桥架内

3、电缆是否提放整齐并用扎带固定扣1分电缆沟内是否干净无杂物,电缆沟内电缆是否摆放整齐扣1分电缆两端接头处是否用便签注明电缆型号、使用回路扣1分4防腐、保温问题(6分)保温前是否对管道进行除锈、刷漆;扣2分:保温前是否对管道进行试压、冲洗:扣2分:2014年度工程质量专项治理项清单及项目工程质量管理效果考核扣分标准(机电类)序号治理内容问题描述扣分标准管道的套管内、吊顶内是否均已保温;扣2分;5配电箱、设备的接线问题(14分)配电箱的安装应整齐美观、连接牢固;扣1分;箱内接线时是否进行压线以免老化燃烧:扣2分:配电箱在潮湿或有水落入的环境中是否做相关保护扣2分;设备接地:设备接线时是否存在相序、反

4、转等问题;未做接地扣2分:运行或点动出现此问题扣2分:装有火灾漏电监控设备的配电箱应注意零线进线电缆和出线电缆应连接在不同的接线端子排扣2分配电箱内各出线回路应用便签注明控制哪台设备、哪个区域照明、插座扣1分配电箱上段进线口应安装护口,防止箱壳将电缆划破扣2分6各类机房、设备间的安装问题(14分)生活泵房、空调机房、冷冻机房、锅炉房以及配电间等是否经过深化设计来布置设备及管线:布局合理、美观:扣2分;机组等就位前是否预埋地脚螺栓、水泵等就位时是否有减震器或减震垫:扣2分;设备就位后是否做到成品保护;扣1分;各类机房是否有排水系统,设备接冷凝水管的存水弯是否制作;无排水系统扣2分;未做存水弯扣1

5、分;配电间主电缆桥架是否为漏斗型下引,电缆的排布是否整齐;扣2分:不整齐合理扣1分;若进线为母线,母线上方不应安装有给排水管道扣1分:设备电源箱及控制箱上方不应有水管经过、若无法避免,则电箱应安装防雨罩扣2分;7防火封堵问题(4分)穿越防火分区及防火隔墙时是否用防火板封盖并用防火泥进行密封:扣2分:需要用防火封堵处是否用防火包或阻燃物进行填堵;扣2分;风管的厚度按规范要求对边长的不同进行厚度的选择;扣2分是否按规范要求压制风管的楞筋、楞线以及风管内加设内衬丝杆:扣2分2014年度工程质量专项治理项清单及项目工程质量管理效果考核扣分标准(机电类)序号治理内容问题描述扣分标准8风管及设备安装的问题

6、(12分)角钢法兰连接的风管,法兰间垫棉是否密实,风管与法兰是否鲫实;共板连接的风管弹簧夹厚度不小于L2mm:扣2分送排风、空调新风及防排烟风管的管道井必须设置内衬以免风量不够;扣2分风机、盘管以及空调设备的软接不超过20cm;扣1分屋面落地式风机与风管相连后,风管上安装不锈钢防虫网等相关防护:扣1分屋面风管接管道并处在有一定坡度的前提下制作防雨孽加装在与井道连接处以免雨水流进管道:扣2分9防雷接地问题(10分)屋面金属物,如管道、梯子、旅杆和设备外壳等,未与屋顶防雷系统相连。扣2分引下线、均压环、避雷带搭接的连接长度不够,扁钢小于宽度的2倍,圆钢小于直径的6倍。焊接不饱满,焊接处有夹渣、焊瘤、咬肉和气孔,没有敲掉焊渣等缺陷。扣2分接地体的引出线未作防腐处理;使用镀锌扁钢时,引出线的焊接部位未补刷防腐涂料。扣2分接地线跨越建筑物变形缝处时,未加设补偿器;穿墙体时未加保护管。扣2分明敷接地线(扁钢或圆钢)应调直后水平或垂直敷设,不应有高低起伏弯曲的情况:支架应分布均匀。扣2分
