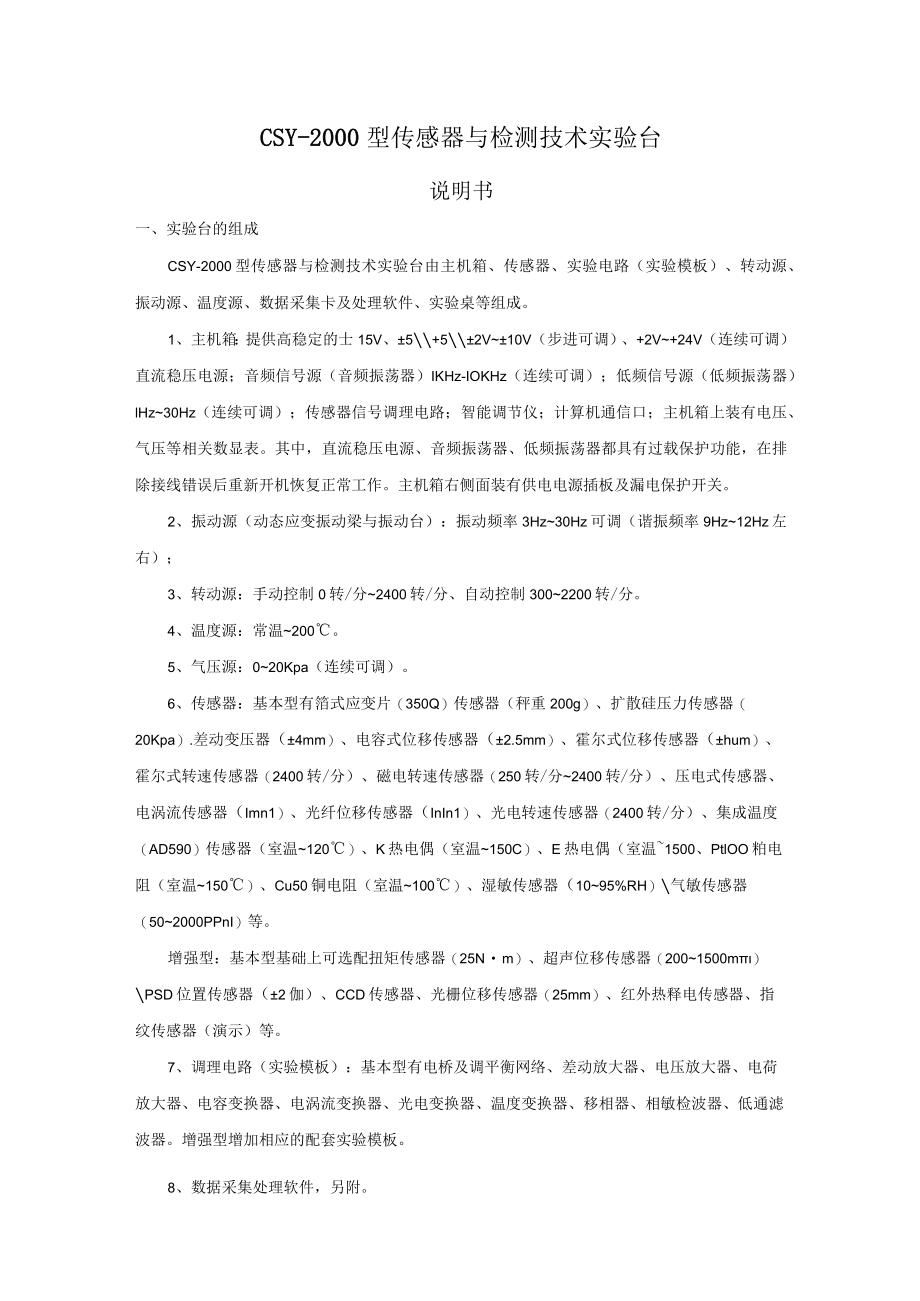

CSY-2000D传感器与检测技术实验指南.docx_第1页
第1页 / 共6页

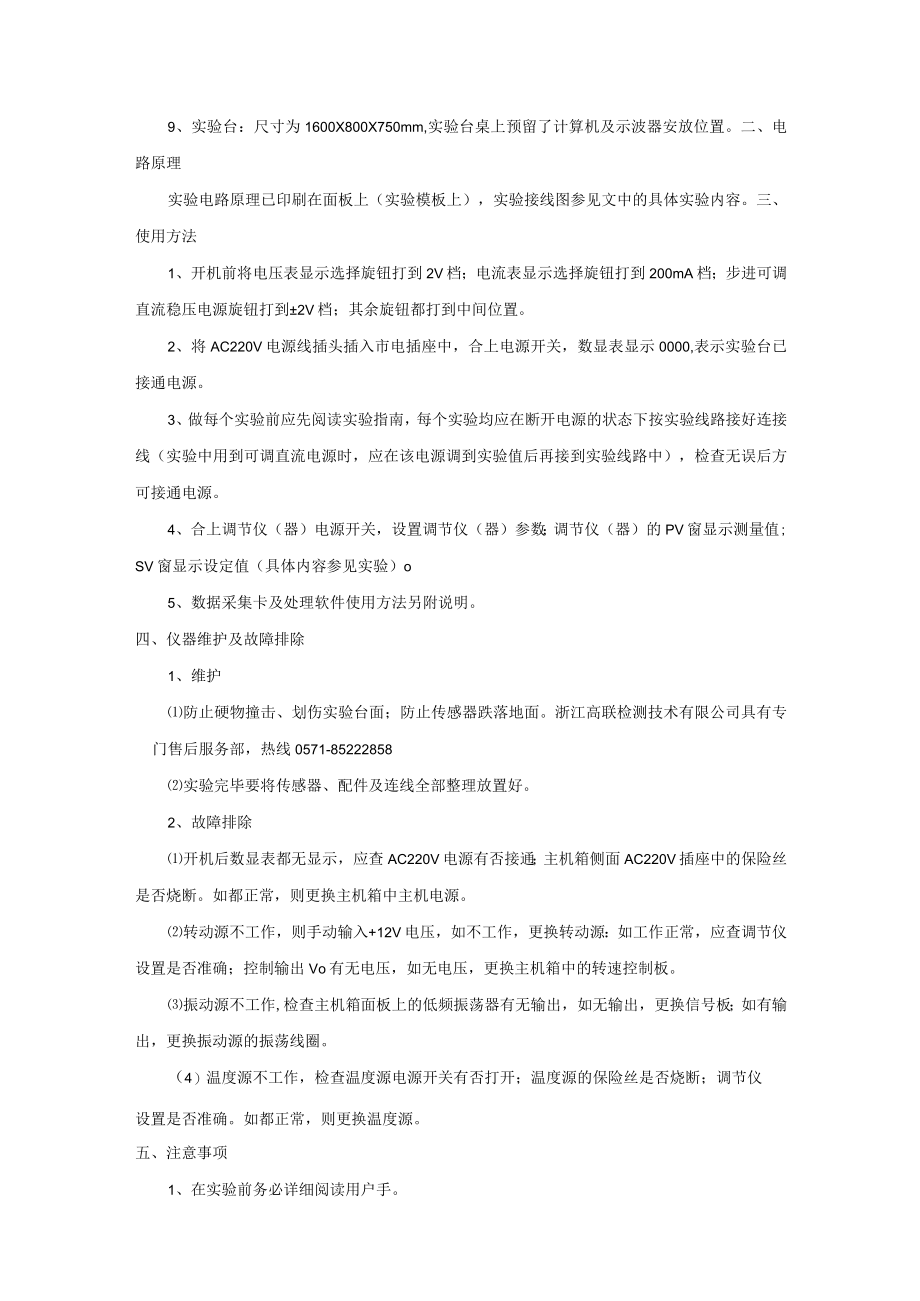

CSY-2000D传感器与检测技术实验指南.docx_第2页
第2页 / 共6页

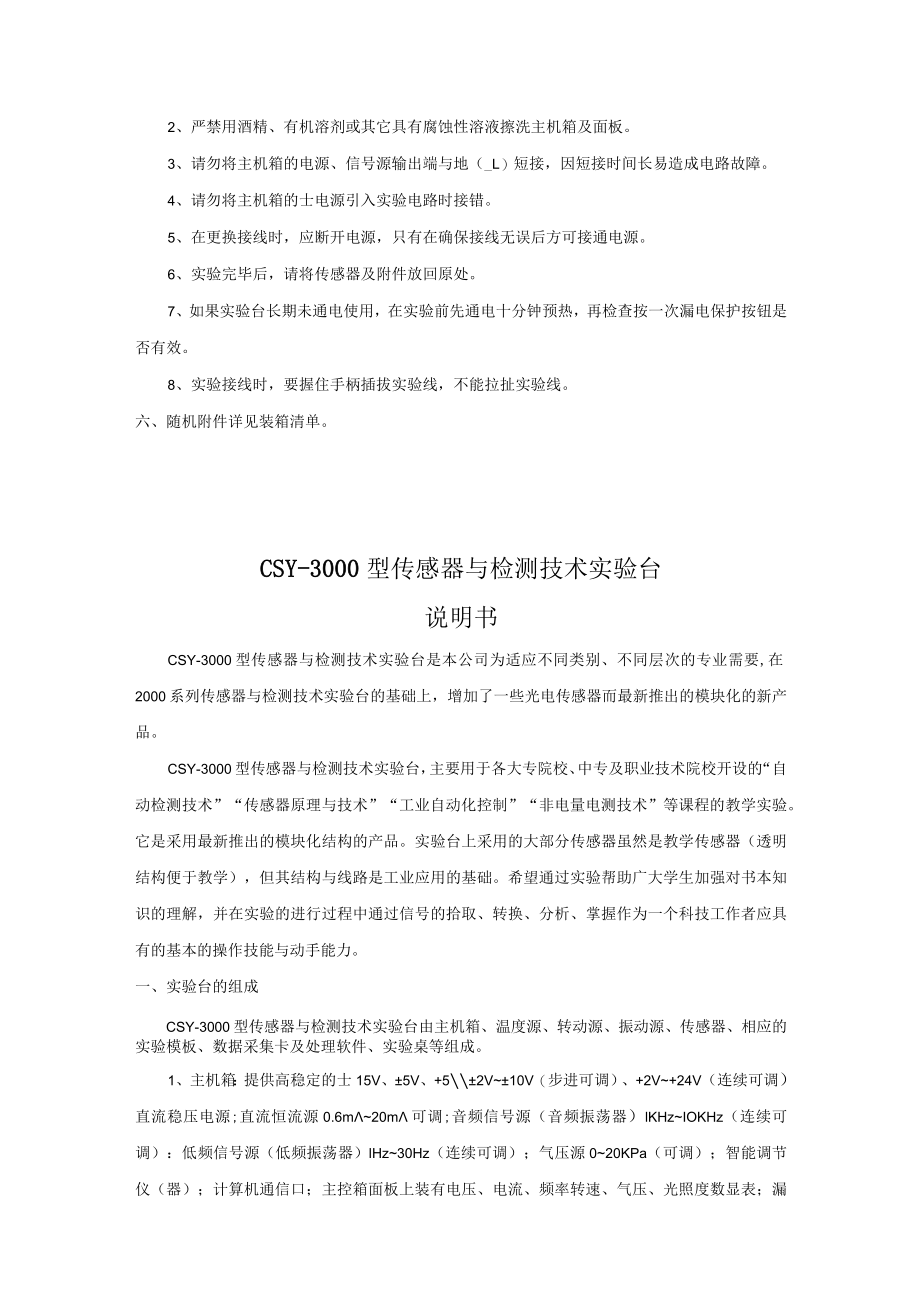

CSY-2000D传感器与检测技术实验指南.docx_第3页
第3页 / 共6页
CSY-2000D传感器与检测技术实验指南.docx_第4页
第4页 / 共6页
CSY-2000D传感器与检测技术实验指南.docx_第5页
第5页 / 共6页
CSY-2000D传感器与检测技术实验指南.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《CSY-2000D传感器与检测技术实验指南.docx》由会员分享,可在线阅读,更多相关《CSY-2000D传感器与检测技术实验指南.docx(6页珍藏版)》请在第壹文秘上搜索。

1、CSY-2000型传感器与检测技术实验台说明书一、实验台的组成CSY-2000型传感器与检测技术实验台由主机箱、传感器、实验电路(实验模板)、转动源、振动源、温度源、数据采集卡及处理软件、实验桌等组成。1、主机箱:提供高稳定的士15V、5+52V10V(步进可调)、+2V+24V(连续可调)直流稳压电源;音频信号源(音频振荡器)IKHz-IOKHz(连续可调);低频信号源(低频振荡器)lHz30Hz(连续可调);传感器信号调理电路;智能调节仪;计算机通信口;主机箱上装有电压、气压等相关数显表。其中,直流稳压电源、音频振荡器、低频振荡器都具有过载保护功能,在排除接线错误后重新开机恢复正常工作。主

2、机箱右侧面装有供电电源插板及漏电保护开关。2、振动源(动态应变振动梁与振动台):振动频率3Hz30Hz可调(谐振频率9Hz12Hz左右);3、转动源:手动控制0转/分2400转/分、自动控制3002200转/分。4、温度源:常温200。5、气压源:020Kpa(连续可调)。6、传感器:基本型有箔式应变片(350Q)传感器(秤重200g)、扩散硅压力传感器(20Kpa).差动变压器(4mm)、电容式位移传感器(2.5mm)、霍尔式位移传感器(hum)、霍尔式转速传感器(2400转/分)、磁电转速传感器(250转/分2400转/分)、压电式传感器、电涡流传感器(Imn1)、光纤位移传感器(InIn

3、1)、光电转速传感器(2400转/分)、集成温度(AD590)传感器(室温120)、K热电偶(室温150C)、E热电偶(室温1500、PtlOO粕电阻(室温150)、Cu50铜电阻(室温100)、湿敏传感器(1095%RH)气敏传感器(502000PPnI)等。增强型:基本型基础上可选配扭矩传感器(25Nm)、超声位移传感器(2001500m)PSD位置传感器(2伽)、CCD传感器、光栅位移传感器(25mm)、红外热释电传感器、指纹传感器(演示)等。7、调理电路(实验模板):基本型有电桥及调平衡网络、差动放大器、电压放大器、电荷放大器、电容变换器、电涡流变换器、光电变换器、温度变换器、移相器、

4、相敏检波器、低通滤波器。增强型增加相应的配套实验模板。8、数据采集处理软件,另附。9、实验台:尺寸为1600X800X750mm,实验台桌上预留了计算机及示波器安放位置。二、电路原理实验电路原理已印刷在面板上(实验模板上),实验接线图参见文中的具体实验内容。三、使用方法1、开机前将电压表显示选择旋钮打到2V档;电流表显示选择旋钮打到200mA档;步进可调直流稳压电源旋钮打到2V档;其余旋钮都打到中间位置。2、将AC220V电源线插头插入市电插座中,合上电源开关,数显表显示0000,表示实验台已接通电源。3、做每个实验前应先阅读实验指南,每个实验均应在断开电源的状态下按实验线路接好连接线(实验中

5、用到可调直流电源时,应在该电源调到实验值后再接到实验线路中),检查无误后方可接通电源。4、合上调节仪(器)电源开关,设置调节仪(器)参数;调节仪(器)的PV窗显示测量值;SV窗显示设定值(具体内容参见实验)o5、数据采集卡及处理软件使用方法另附说明。四、仪器维护及故障排除1、维护防止硬物撞击、划伤实验台面;防止传感器跌落地面。浙江高联检测技术有限公司具有专门售后服务部,热线0571-85222858实验完毕要将传感器、配件及连线全部整理放置好。2、故障排除开机后数显表都无显示,应查AC220V电源有否接通;主机箱侧面AC220V插座中的保险丝是否烧断。如都正常,则更换主机箱中主机电源。转动源不

6、工作,则手动输入+12V电压,如不工作,更换转动源:如工作正常,应查调节仪设置是否准确;控制输出Vo有无电压,如无电压,更换主机箱中的转速控制板。振动源不工作,检查主机箱面板上的低频振荡器有无输出,如无输出,更换信号板;如有输出,更换振动源的振荡线圈。(4)温度源不工作,检查温度源电源开关有否打开;温度源的保险丝是否烧断;调节仪设置是否准确。如都正常,则更换温度源。五、注意事项1、在实验前务必详细阅读用户手。2、严禁用酒精、有机溶剂或其它具有腐蚀性溶液擦洗主机箱及面板。3、请勿将主机箱的电源、信号源输出端与地(_L)短接,因短接时间长易造成电路故障。4、请勿将主机箱的士电源引入实验电路时接错。

7、5、在更换接线时,应断开电源,只有在确保接线无误后方可接通电源。6、实验完毕后,请将传感器及附件放回原处。7、如果实验台长期未通电使用,在实验前先通电十分钟预热,再检查按一次漏电保护按钮是否有效。8、实验接线时,要握住手柄插拔实验线,不能拉扯实验线。六、随机附件详见装箱清单。CSY-3000型传感器与检测技术实验台说明书CSY-3000型传感器与检测技术实验台是本公司为适应不同类别、不同层次的专业需要,在2000系列传感器与检测技术实验台的基础上,增加了一些光电传感器而最新推出的模块化的新产品。CSY-3000型传感器与检测技术实验台,主要用于各大专院校、中专及职业技术院校开设的“自动检测技术

8、”“传感器原理与技术”“工业自动化控制”“非电量电测技术”等课程的教学实验。它是采用最新推出的模块化结构的产品。实验台上采用的大部分传感器虽然是教学传感器(透明结构便于教学),但其结构与线路是工业应用的基础。希望通过实验帮助广大学生加强对书本知识的理解,并在实验的进行过程中通过信号的拾取、转换、分析、掌握作为一个科技工作者应具有的基本的操作技能与动手能力。一、实验台的组成CSY-3000型传感器与检测技术实验台由主机箱、温度源、转动源、振动源、传感器、相应的实验模板、数据采集卡及处理软件、实验桌等组成。1、主机箱:提供高稳定的士15V、5V、+52V10V(步进可调)、+2V+24V(连续可调

9、)直流稳压电源;直流恒流源0.6m20m可调;音频信号源(音频振荡器)lKHzIOKHz(连续可调):低频信号源(低频振荡器)lHz30Hz(连续可调);气压源020KPa(可调);智能调节仪(器);计算机通信口;主控箱面板上装有电压、电流、频率转速、气压、光照度数显表;漏电保护开关等。其中,直流稳压电源、音频振荡器、低频振荡器都具有过载切断保护功能,在排除接线错误后重新开机一下才能恢复正常工作。2、振动源:振动台振动频率lHz30Hz可调(谐振频率9Hz左右)。3、转动源:手动控制02400转/分;自动控制3002200转/分。4、温度源:常温200。5、气压源020KPa(可调);6、传感

10、器:基本型有电阻应变式传感器、扩散硅压力传感器、差动变压器、电容式位移传感器、霍尔式位移传感器、霍尔式转速传感器、磁电转速传感器、压电式传感器、电涡流传感器、光纤传感器、光电转速传感器(光电断续器)、集成温度传感器、K型热电偶、E型热电偶、PlIOO伯电阻、Cu50铜电阻、湿敏传感器、气敏传感器、光照度探头、纯白高亮发光二极管、红外发光二极管、光敏电阻、光敏二极管、光敏三极管、硅光电池、反射式光电开关共二十六个(其中二个发光源)。增强型:基本型基础上可选配扭矩传感器、超声位移传感器、PSD位置传感器、CCD传感器、光栅位移传感器、红外热释电传感器、红外夜视传感器、指纹传感器。7、调理电路(实验

11、模板):基本型有应变式、压力、差动变压器、电容式、霍尔式、压电式、电涡流、光纤位移、温度、移相/相敏检波/低通滤波共十块模板。增强型还增加相应的配套实验模板。8、数据采集卡及处理软件,另附。9、实验台:尺寸为1600X800X75Onln1,实验台桌上预留了计算机及示波器安放位置。二、电路原理实验模板电路原理已印刷在面板上(实验模板上),实验接线图参见下文中的具体实验内容。三、使用方法1、开机前将电压表显示选择旋钮打到2V档;电流表显示选择旋钮打到200mA档;步进可调直流稳压电源旋钮打到2V档;其余旋钮都打到中间位置。2、将AC220V电源线插头插入市电插座中,合上电源开关,数显表显示000

12、0,表示实验台已接通电源。3、做每个实验前应先阅读实验指南,每个实验均应在断开电源的状态下按实验线路接好连接线(实验中用到可调直流电源时,应在该电源调到实验值后再接到实验线路中),检查无误后方可接通电源。4、合上调节仪(器)电源开关,在参数及状态设置好的情况下,调节器的PV窗口显示测量值;SV窗口显示给定值。5、合上气源开关,气泵有声响,说明气泵工作正常。6、数据采集卡及处理软件使用方法另附手册。四、仪器维护及故障排除1、维护防止硬物撞击、划伤实验台面;防止传感器及实验模板跌落地面损坏。浙江高联检测技术有限公司具有专门的售后服务团队,服务热线:0571-85222858o实验完毕要将传感器、配

13、件、实验模板及连线全部整理好。2、故障排除开机后数显表都无显示,应查AC220V电源有否接通;主机箱侧面AC220V插座中的保险丝是否烧断。如都正常,则更换主机箱中主机电源。转动源不工作,则手动输入+12V(024V可调)电压,如不工作,更换转动源;如工作正常,应查调节器设置是否准确;控制输出VO有无电压,如无电压,更换主机箱中的转速控制板。否则更换智能调节器。振动源不工作,检查主机箱面板上的低频振荡器有无输出(调节较大幅度后调节频率),如无输出,更换信号板;如有输出,更换振动源的振荡线圈。(4)温度源不工作,检查温度源电源开关有否打开;温度源的保险丝是否烧断;调节器设置是否准确。如都正常,则更换温度源。五、注意事项1、在实验前务必详细阅读用户手册。2、严禁用酒精、有机溶剂或其它具有腐蚀性溶液擦洗主机箱的面板和实验模板面板。3、严禁将主机箱的电源、信号源输出端与地(!)短接,因短接时间长易造成电路故障。4、严禁将主机箱的士电源引入实验模板时接错。5、在更换接线时,应断开电源,只有在确保接线无误后方可接通电源。6、实验完毕后,请将传感器及实验模板放回原处。7、如果实验台长期未通电使用,在实验前先通电十分钟预热,再检查按一次漏电保护按钮是否有效。六、随机附件详见装箱清单
