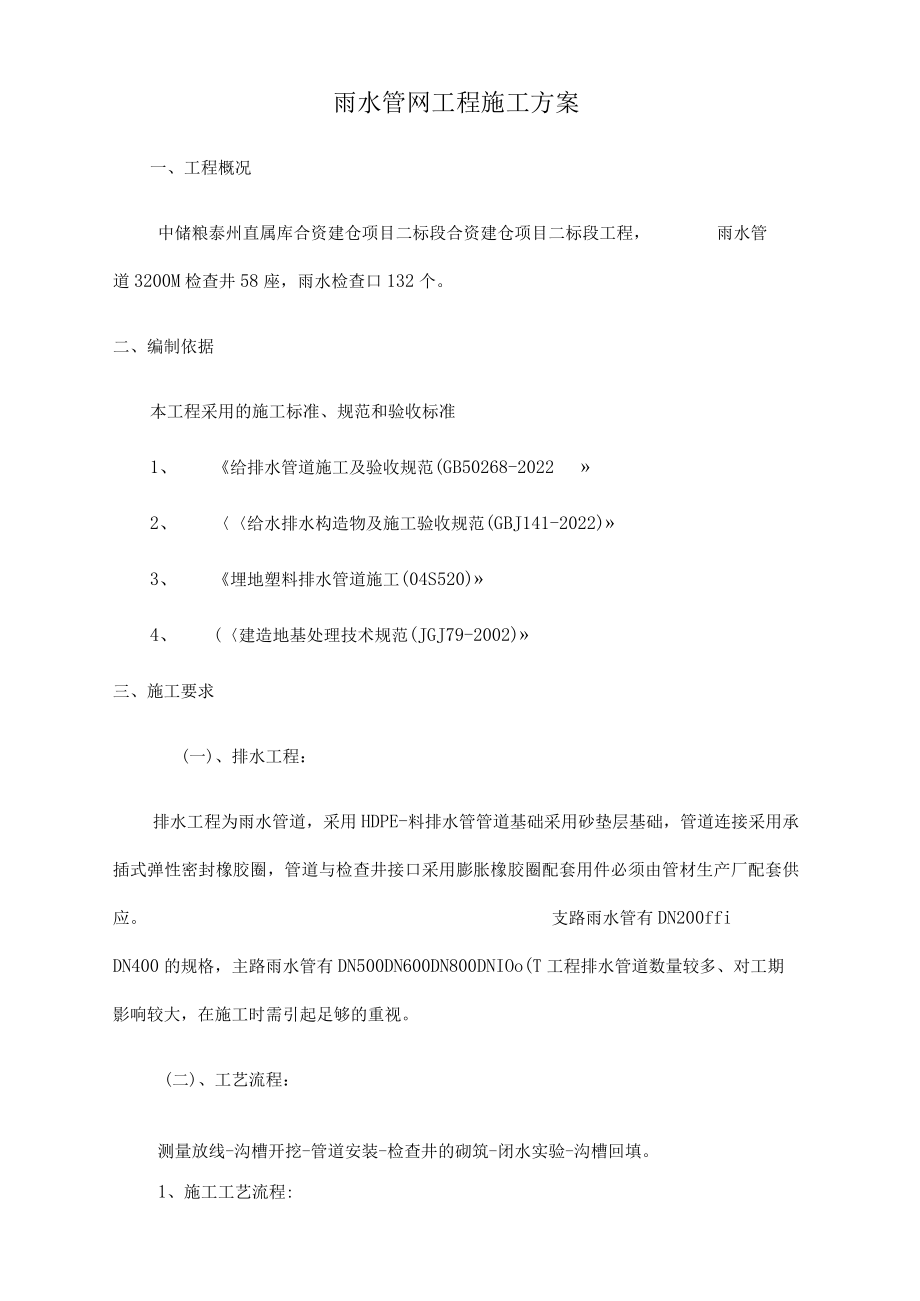

1、雨水管网工程施工方案一、工程概况中储粮泰州直属库合资建仓项目二标段合资建仓项目二标段工程，雨水管道3200M检查井58座，雨水检查口132个。二、编制依据本工程采用的施工标准、规范和验收标准1、 给排水管道施工及验收规范(GB50268-20222、 给水排水构造物及施工验收规范(GBJ141-2022)3、 埋地塑料排水管道施工(04S520)4、 (建造地基处理技术规范(JGJ79-2002)三、施工要求(一)、排水工程：排水工程为雨水管道，采用HDPE-料排水管管道基础采用砂垫层基础，管道连接采用承插式弹性密封橡胶圈，管道与检查井接口采用膨胀橡胶圈配套用件必须由管材生产厂配套供应。支路雨

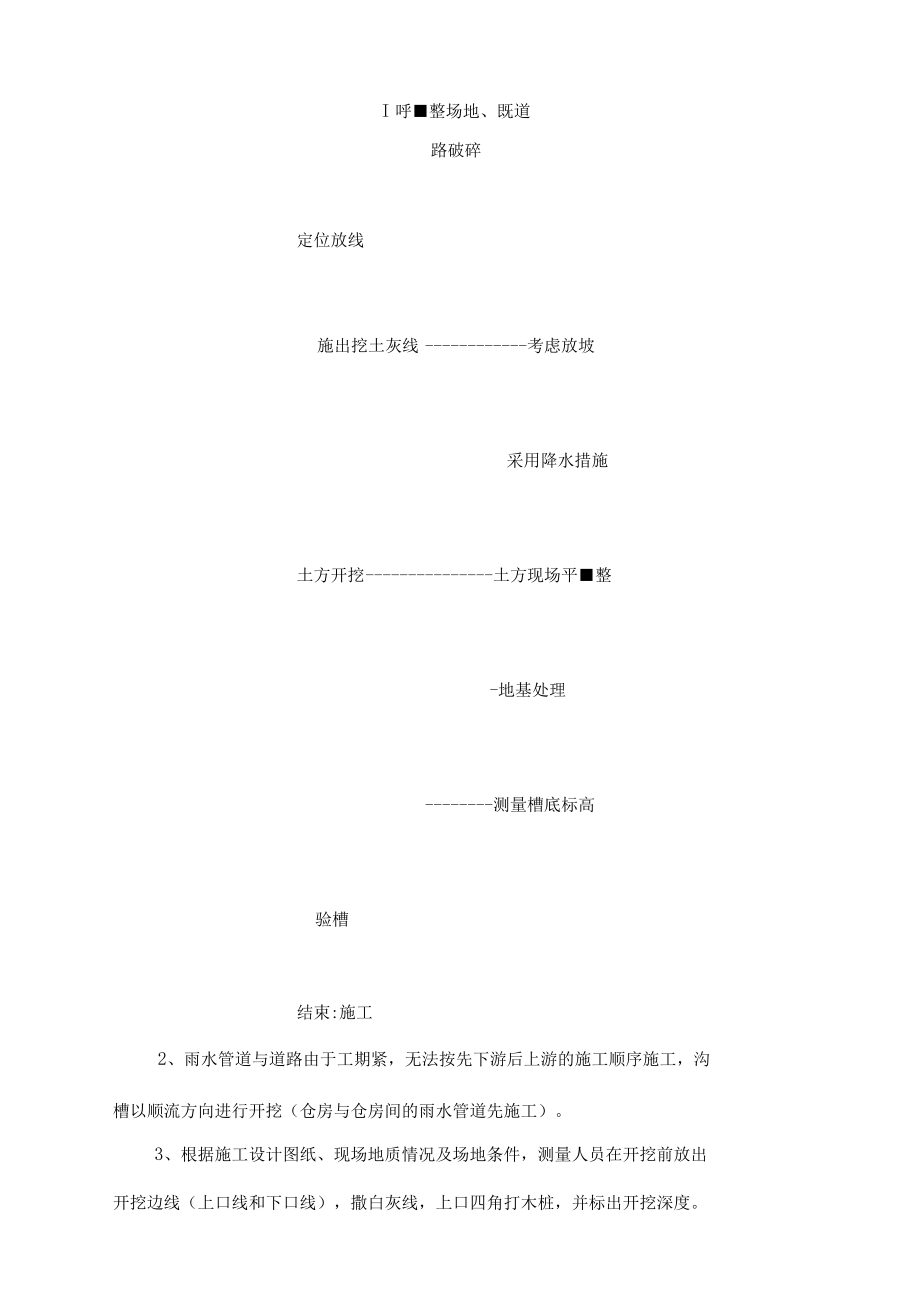

2、水管有DN200ffiDN400的规格，主路雨水管有DN500DN600DN800DNIOo(T工程排水管道数量较多、对工期影响较大，在施工时需引起足够的重视。(二)、工艺流程：测量放线-沟槽开挖-管道安装-检查井的砌筑-闭水实验-沟槽回填。1、施工工艺流程:I呼整场地、既道路破碎定位放线施出挖土灰线考虑放坡采用降水措施土方开挖土方现场平整-地基处理测量槽底标高验槽结束:施工2、雨水管道与道路由于工期紧，无法按先下游后上游的施工顺序施工，沟槽以顺流方向进行开挖（仓房与仓房间的雨水管道先施工）。3、根据施工设计图纸、现场地质情况及场地条件，测量人员在开挖前放出开挖边线（上口线和下口线），撒白灰线

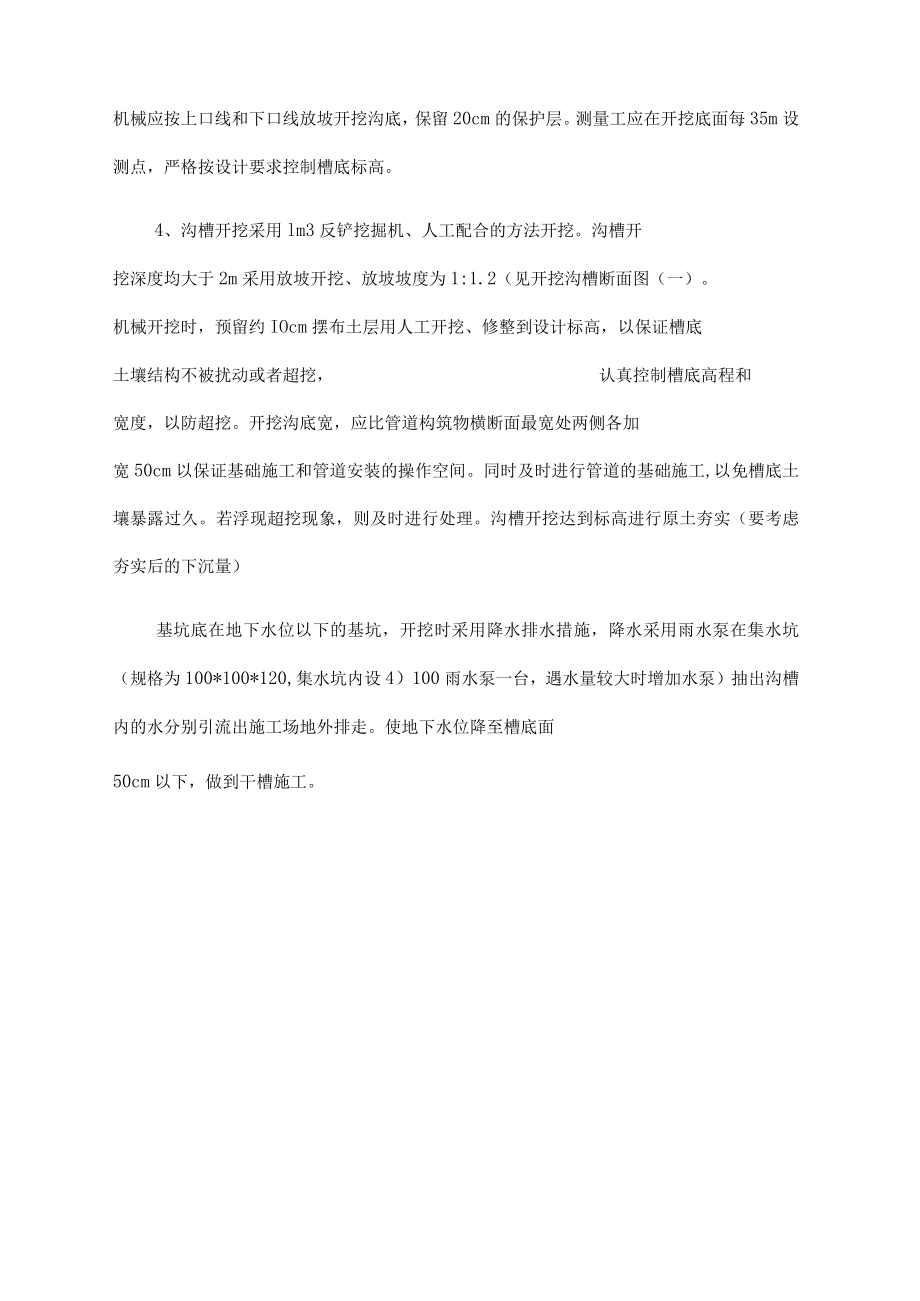

3、，上口四角打木桩，并标出开挖深度。机械应按上口线和下口线放坡开挖沟底，保留20cm的保护层。测量工应在开挖底面每35m设测点，严格按设计要求控制槽底标高。4、沟槽开挖采用lm3反铲挖掘机、人工配合的方法开挖。沟槽开挖深度均大于2m采用放坡开挖、放坡坡度为1:1.2（见开挖沟槽断面图（一）。机械开挖时，预留约IOcm摆布土层用人工开挖、修整到设计标高，以保证槽底土壤结构不被扰动或者超挖，认真控制槽底高程和宽度，以防超挖。开挖沟底宽，应比管道构筑物横断面最宽处两侧各加宽50cm以保证基础施工和管道安装的操作空间。同时及时进行管道的基础施工,以免槽底土壤暴露过久。若浮现超挖现象，则及时进行处理。沟槽
4、开挖达到标高进行原土夯实（要考虑夯实后的下沉量）基坑底在地下水位以下的基坑，开挖时采用降水排水措施，降水采用雨水泵在集水坑（规格为100*100*120,集水坑内设4）100雨水泵一台，遇水量较大时增加水泵）抽出沟槽内的水分别引流出施工场地外排走。使地下水位降至槽底面50cm以下，做到干槽施工。5、按设计和规范要求：雨水口连接管埋深浅，应全部回填砂。分层灌水密实，管沟两侧回填砂至管顶50cmW上回填土时，应分层回说明.图中t表示管壁厚D表示管内径填，压实度应达到路基要求。混凝土基础时，槽底不得有积水，以保证混凝土基础质量；下管后应防止发生浮管事故。6、沟槽开挖土方按要求堆积在道路两侧边坡上，堆
5、放的土方一部分利用回填，一部份外运弃。7、开挖土方时，安排施工管理人员跟班，时常测量和复核平面位置和标高及边坡坡度是否与设计相符，指挥挖掘机司机开挖、汽车运土、堆o防止超挖或者亏挖。在土方开挖过程中，对土质情况、地下水位等的变化随时进行观测，作好原始记录，发现地基土质与设计要求不符时，与有关人员及时研究处理。8、边坡上侧堆土或者堆放材料以及挪移施工机械时，与挖土边缘保持2m以上距离，以保证边坡的稳定9、开挖完成后，应会同业主、监理进行基底检验，确定地基土壤承载力是否与设计资料相符合，原定标高是否适合。检验合格后方准继续施工一工序。10、管道安装应首先测定管道中线及管底标高，安装时按设计中线和纵
6、向排水坡度在垂直和水平方向保持平顺，无竖向和水平扰曲现象。安装采用汽车式起重机或者挖掘机吊起，人工摆正安装。11、沟槽开挖允许误差见下表沟槽开挖允许误差次项项目允许偏差检查频率检查办法范围点,数1槽底局程-30mm两井之间3用水准仪测量2槽底中线每则宽度不小丁规定两井之间6挂中心线用尺量，每侧计3点3沟槽边坡不陡于规定两井之间6用坡度尺检验，每侧计3点四、HDPK壁波纹管施工（一）、管材质量检查1、管材要求外观一致，内壁光滑平整，管身不得有裂缝，管口不得有破损、裂口、变形等缺陷。2、管材端面应平整，与管中心轴线垂直，轴向不得有明显的弯曲浮现。管材插口外径，承口内径的尺寸和圆度必须符合产口标准的
7、规定3、管材耐压强度及刚度应满足设计要求。4、管道接口用膨胀橡胶圈、尺寸应符合设计要求。橡胶圈外观应光滑平整，不得有气孔、裂缝、卷皱、破损、重皮和接缝现象。（二）、沟槽开挖时，应严格控制槽底高程，不得超挖或者扰动动基面,并应做好排水措施，防止槽底受水浸泡。（三）、管道基础采用中粗砂铺一层，其厚度应按设计要求，基础应夯实密切，表面平整。管道基础的接口部位应予留凹槽以便接口操作。（四）、管材现场应由人工搬运，应轻抬轻放，管材的吊运及放入沟内时，应采用可靠软带吊具，系住管身两端，保持管身平衡均匀溜放至沟槽内，不得与沟壁或者沟底剧烈碰撞。（五）、管材应将插口顺水流方向，承口逆水流方向安装，安装应由下流
8、往上流进行。（六）、接口前。先确定橡胶圈安放位置及插口的插入深度。接口时，先清理干净承口橡胶圈沟槽，插口端工作面及橡胶圈，不得有土或者其他杂物，在承口的内壁及插口橡胶圈上涂润剂，然后将承插口端面的中心线对齐。（七）、接口方法按下述程序进行：X250m故下管道，先由一人用棉纱绳吊住被安装管道的插口，另一人用长橇棒斜插入基础。并抵住该管端部中心位置的横挡板，然后用力将该管徐徐插入原管的承口预定位置。接口合拢时，管材两侧的手拉葫芦应同步拉动，使橡胶密封圈正确就位，不扭曲、不脱落。（八）、预防接口合拢时已排设管道轴线位置挪移，需采用稳管措施。具体方法可在编织袋内灌满黄砂，封口后压在已排设管道的顶部，其
9、数量视管径大小而异。管道接口后，应复核管道的高程和轴线使其符合要求。（九）、雨季施工防止管材飘荡措施。可先回填到管顶以上一倍管以上的高度。（十）、管道与检查井的衔接，采用中介层作法，即在管材或者管件与井壁相接部位的外表面预先用聚氯乙烯粘接剂、粗砂做成中介层然后用水泥砂浆砌入检查井的井壁内。中介层的长度与检查井厚度相同。直接与检查井连接的管段长度为5080cm后面再连以不少于一根的长度不大于2m的短管，然后再与上下游标准管长的管段连接。五、雨水井施工技术措施：雨水井按设计位置、尺寸规格施工，预制模板，浇筑C25昆凝土，表面做到平顺，圆滑。井圈采用砖砌，砌筑时砂浆饱满，上下砌体交织，内外搭接，墙体
10、抹面应压实压光，不得有空鼓，裂缝等现象。安装井圈井盖坚固平稳，座浆饱满，注意与路面高程、坡度相一致。六、闭水试验施工技术措施：雨水管道在回填前进行闭水试验，沟槽内无积水现象，采用管井注水浸泡12昼夜进行，按规定认真做好记录，试验合格后及时打掉管道两端堵头，清理干净。七、沟槽回填施工：（一）、管道回填砂工艺流程安管检验合格管道两肋分层回填灌水振实;不合格测密实度1管顶分层回填灌水振实_;不合格测密实度I验收（二）、安装完毕的排水管道，经验收合格后，进行土方回填。回填士选用中粗砂，严禁使用杂填土。回填时，沿管道两侧对称进行，分层回填，每层虚铺厚度2025Cm管道两侧和管顶以上50cm范围内的回填材
11、料由沟槽两侧对称进行，不得直接扔在管顶上。所有部位的回填应均匀入槽，不得集中推入。中粗砂回填密度要求达到A0.9o（三） 、沟槽回填的压实采用饱水振实的方法。具体方法是回填砂子后，加水饱满，用混凝土振动棒振实。（四） 、路基底回填土密度要求大于95%在基槽回填土时，应先将检查井盖板座浆盖好，并在井墙与井筒周围同时回填。管沟两侧回填土的高差不大于0.3mO八、质量保证措施：（一） 、建立健全质量管理班子，加强了工程质量管理，建立质量管理体系。（二） 、完整质量检查制度，可做到每一个工序都具检验合格签证，上道工序不合格，决不进入下道工序。（三） 、加强质量的意识的宣传教育，使全体施工人员树立起质量
12、第一的思想。实行质量目标管理制，定质量要求标准：合格率100%优育品率达到90%目标优质工程。（四） 、保证施工质量，贯彻质量责任制，严格工序管理，把好质量关，切实做到：1、三不交接：无白检记录不交接，无质检人员验收不交接，施工记录不全不交接。2、五不施工：技术不交底不施工，图纸技术要求不清不施工，测量资料未经审核不施工，材料必须有检验合格证，材料不合格不施工，隐蔽工程未签字不施工。3、 接受监理工程师的质量监督、知道、严格执行技术规范进行施工。4、 碌一定按照设计标号，严格按试验中心做的配合比进行实施，注意把好碌的配料环节，决不浮现不合格产品。5、 确保工程质量，必须优化施工管理，强化质量意
13、识建立和健全质保体系，严格规范管理和施工，具体措施如下：1） 严格执行技术规范进行施工，坚决贯彻业主、监理公司等上级管理部门下达的工作指标。2） 对工程的每道工序进行严格的质量控制，由监理检验合格后，才干进入下道工序。3） 实行责任到对的包干责任制，施工技管人员参加施工，把工程质量、进度、奖金相挂钩，做到责任到人，任务到人4） 用经济手段强化施工质量管理，对不合格的分项工程工序和操作不符合规范要求的一定要整改。5） 强化质量意识，提高“百年大计，质量第一”的思想观念，认真学习技术规范和有关文件规定，使泛博技职人员，施工队明确认识抓工程质量的重要性，加深质量意识，为创精品工程优质工程而努力奋斗九
14、、安全生产、文明施工、环境保护措施：（一）安全生产1、建立以项目经理为核心的安全管理体系，组织安全生产小组，设专职安全人员负责施工全过程的安全工作。2、建立健全工程施工安全制度，并进行定期和不定期的安全检查工作。3、凡进入现场施工的人员都必须戴安全帽，严禁穿拖鞋上班。4、夜间作业必须有一定数量灯光照明设施，隐蔽部份或者不安全、较危（Wei）险的作业尽量避免在夜间进行，必须进行时要设置有效的保护措施，才可进行。5、对危（Wei）险地段施工，必须设有标志或者设安全人员看守。支护。7、沟槽开挖开始至回填完成，安全员应每天检查边坡情况，发现问题即将处理，特殊是下雨后要着重检查是否有塌方前兆，决定是否继
15、续施工。8、沟槽开挖时，及时进行沟槽四周防护，防护采用钢管或者竹子高度不低于L2叫过路沟槽晚上应放警示红灯。9、施工前在道路两端设置警示牌，禁止非施工车辆及人员进入施工场地。10、机械作业措施：1）、白日作业，以确保能见度良好。2）、专人指挥机械化的使用必须持证上岗，懂机械性能和懂操作。3）、现场的施工机具摆放位置合理，满足施工需要。4）、挖土机，机具设备要求专人指挥，机具工作半径内，不能站人。施工操作人员应戴安全帽。5）、进入施工现场应按指定通道行走，不能从危（Wei）险地区及吊物件下方通过，危（Wei）险部位要设鲜明的标示牌，夜间有红灯示警。6）、吊管时，吊索吊点应置于管节的重心处，拦腰起吊，并要保持管身水平。基坑内的操作人员在下管时，不能站在吊车的工作半径内，并要有专人指挥。在下管的管内，严禁放置物件。11、用电管理:1）、电器设施位置安放合理，有明显的标志，如“远离触电”“严禁靠近”“有电危（Wei）险”。2）
