1、BIM工作计划BIM实施内容第一次送审序号专业/系统/部位送审日期审批日期审批结果1提交BIM组织架构2022年12月05日2BlM执行计划书2022年12月10日3搭建T2机电专业模型2022年12月25日4BlM模型修改收到变更单6天内5强电井2022年4月10日6弱电井2022年4月10日7风井2022年4月10日8空调水管井2022年4月10日9地下室管线密集区域2022年5月20日10给水泵房2022年7月25日11制冷机房2022年7月25日12发机电房2022年8月15日13避速期房JLM的建造极(做设陶通维管:里系统版迷办公楼层走廊机电管线2022年10月10日班电设簪碱露冠揶
2、机麟戡ricd翻2股面诅战同EP)工程是建造给排)K、采暖、风与空调、建造电气、智能建造、建造节能和电梯等专业工程的总称。MEP系统是一个建造的主要组成部份,直接影响到建造的安全性、运营效率、能源利用以及结构和建造设计的灵便性等.传统的MEP运维信息主要来源于纸质的竣工资料，在设备属性查询，维修方案和检测计划的确定,以及对紧急事件的应急处理时，往往需要从海量纸质的图纸和文档中寻觅所需的信息，这一过程无疑是费时费力。建造信息模型(BUiIdingInformationModel,BIM)技术通过3D数字化技术为运维管理提供虚拟模型，直观形象地展示各个机电设备系统的空间布局和逻辑关系，并将其相关的

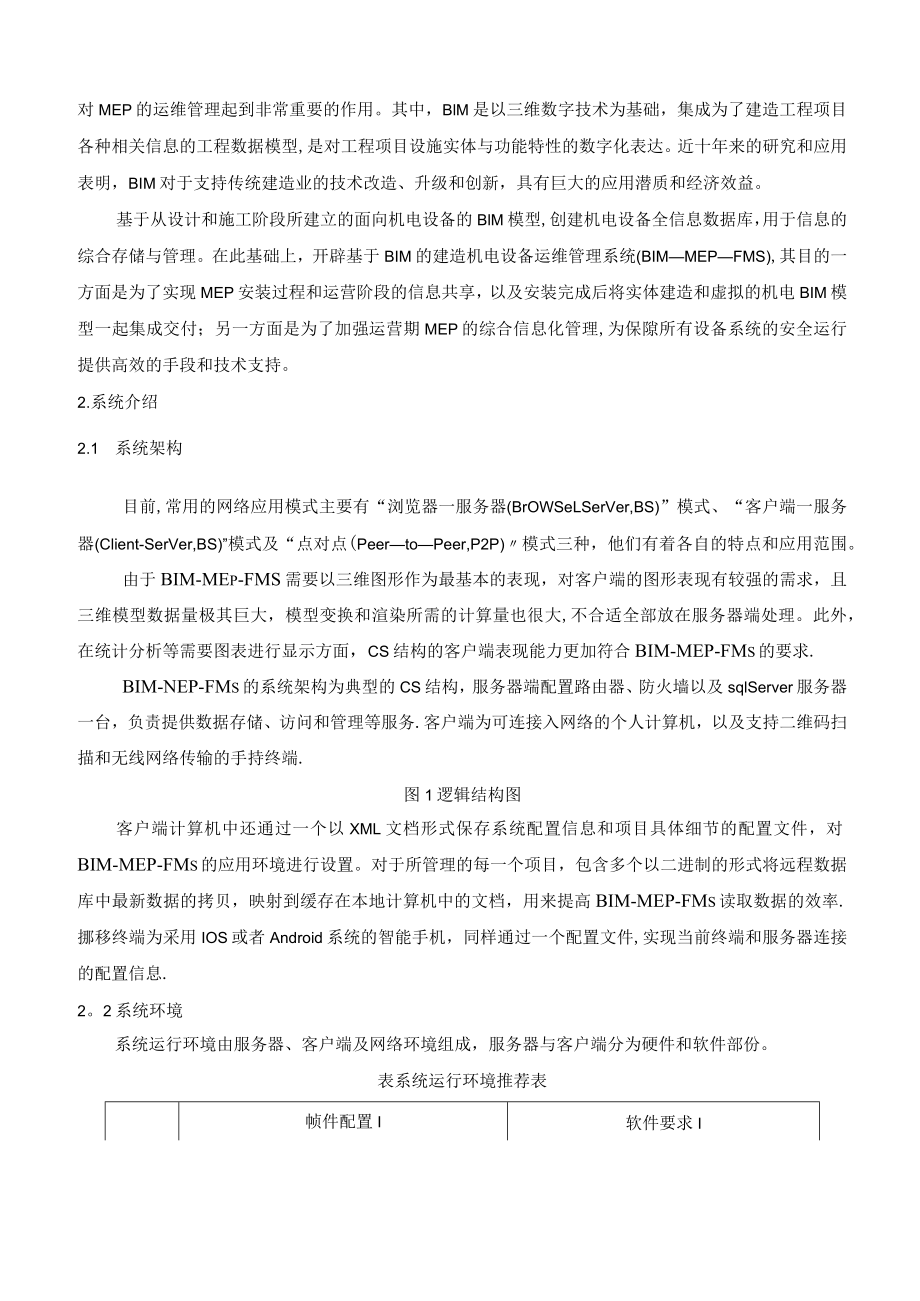

3、所有工程信息电子化和集成化,对MEP的运维管理起到非常重要的作用。其中，BlM是以三维数字技术为基础，集成为了建造工程项目各种相关信息的工程数据模型,是对工程项目设施实体与功能特性的数字化表达。近十年来的研究和应用表明，BIM对于支持传统建造业的技术改造、升级和创新，具有巨大的应用潜质和经济效益。基于从设计和施工阶段所建立的面向机电设备的BlM模型,创建机电设备全信息数据库，用于信息的综合存储与管理。在此基础上，开辟基于BIM的建造机电设备运维管理系统(BIMMEPFMS),其目的一方面是为了实现MEP安装过程和运营阶段的信息共享，以及安装完成后将实体建造和虚拟的机电BIM模型一起集成交付；另
4、一方面是为了加强运营期MEP的综合信息化管理,为保隙所有设备系统的安全运行提供高效的手段和技术支持。2.系统介绍2.1 系统架构目前,常用的网络应用模式主要有“浏览器一服务器(BrOWSeLSerVer,BS)”模式、“客户端一服务器(Client-SerVer,BS)”模式及“点对点(PeertoPeer,P2P)模式三种，他们有着各自的特点和应用范围。由于BIM-MEp-FMS需要以三维图形作为最基本的表现，对客户端的图形表现有较强的需求，且三维模型数据量极其巨大，模型变换和渲染所需的计算量也很大,不合适全部放在服务器端处理。此外，在统计分析等需要图表进行显示方面，CS结构的客户端表现能力
5、更加符合BIM-MEP-FMs的要求.BIM-NEP-FMs的系统架构为典型的CS结构，服务器端配置路由器、防火墙以及sqlServer服务器一台，负责提供数据存储、访问和管理等服务.客户端为可连接入网络的个人计算机，以及支持二维码扫描和无线网络传输的手持终端.图1逻辑结构图客户端计算机中还通过一个以XML文档形式保存系统配置信息和项目具体细节的配置文件，对BIM-MEP-FMs的应用环境进行设置。对于所管理的每一个项目，包含多个以二进制的形式将远程数据库中最新数据的拷贝，映射到缓存在本地计算机中的文档，用来提高BIM-MEP-FMs读取数据的效率.挪移终端为采用IOS或者Android系统的

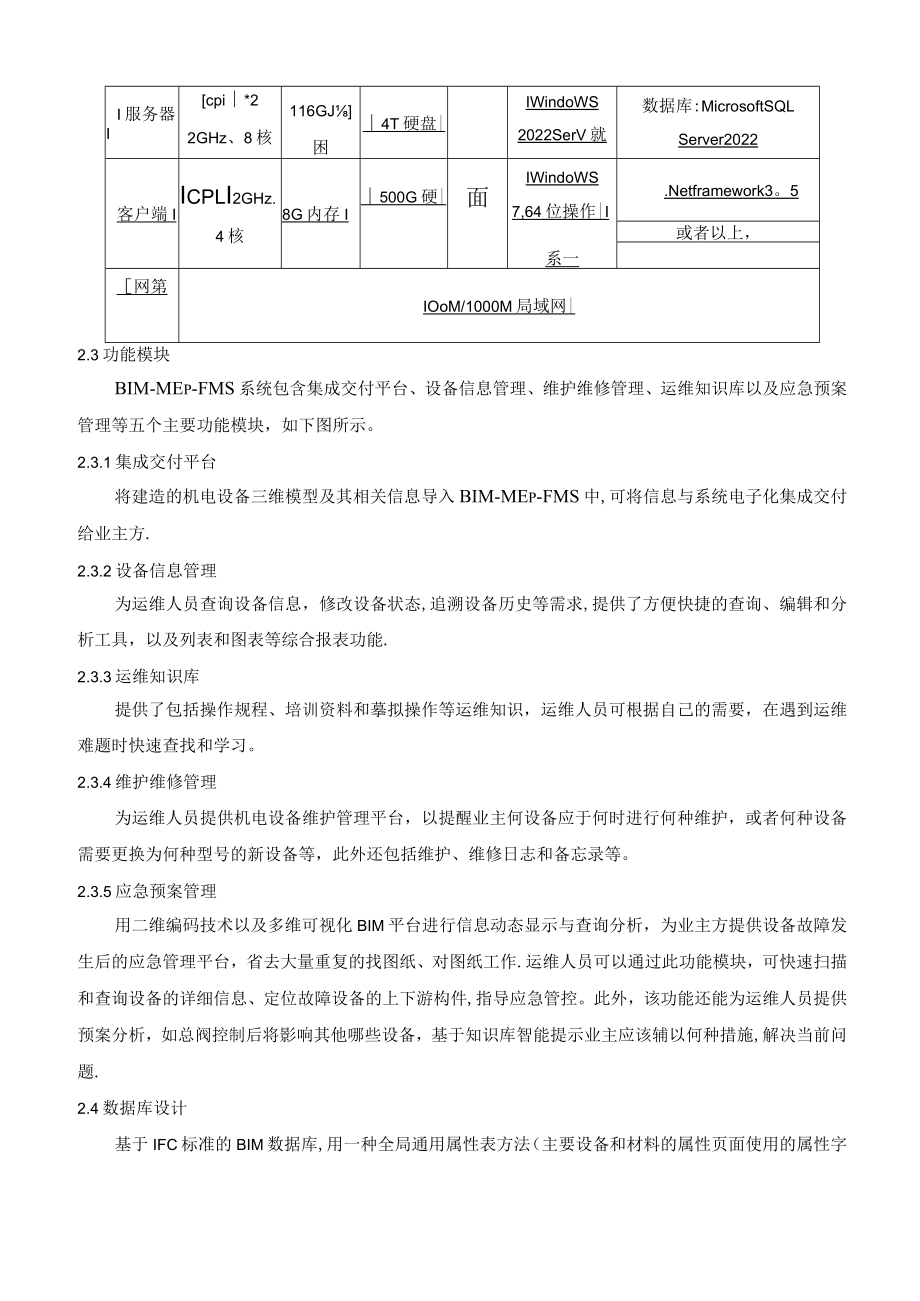

6、智能手机，同样通过一个配置文件,实现当前终端和服务器连接的配置信息.2。2系统环境系统运行环境由服务器、客户端及网络环境组成，服务器与客户端分为硬件和软件部份。表系统运行环境推荐表帧件配置I软件要求II服务器Icpi*22GHz、8核116GJ困4T硬盘|IWindoWS2022SerV就数据库:MicrosoftSQLServer2022客户端IIcplI2GHz.4核8G内存I500G硬|面IWindoWS7,64位操作|I系一.Netframework3。5或者以上，网第IOoM/1000M局域网|2.3功能模块BIM-MEp-FMS系统包含集成交付平台、设备信息管理、维护维修管理、运维
7、知识库以及应急预案管理等五个主要功能模块，如下图所示。2.3.1集成交付平台将建造的机电设备三维模型及其相关信息导入BIM-MEp-FMS中,可将信息与系统电子化集成交付给业主方.2.3.2设备信息管理为运维人员查询设备信息，修改设备状态,追溯设备历史等需求,提供了方便快捷的查询、编辑和分析工具，以及列表和图表等综合报表功能.2.3.3运维知识库提供了包括操作规程、培训资料和摹拟操作等运维知识，运维人员可根据自己的需要，在遇到运维难题时快速查找和学习。2.3.4维护维修管理为运维人员提供机电设备维护管理平台，以提醒业主何设备应于何时进行何种维护，或者何种设备需要更换为何种型号的新设备等，此外还
8、包括维护、维修日志和备忘录等。2.3.5应急预案管理用二维编码技术以及多维可视化BIM平台进行信息动态显示与查询分析，为业主方提供设备故障发生后的应急管理平台，省去大量重复的找图纸、对图纸工作.运维人员可以通过此功能模块，可快速扫描和查询设备的详细信息、定位故障设备的上下游构件,指导应急管控。此外，该功能还能为运维人员提供预案分析，如总阀控制后将影响其他哪些设备，基于知识库智能提示业主应该辅以何种措施,解决当前问题.2.4数据库设计基于IFC标准的BIM数据库,用一种全局通用属性表方法（主要设备和材料的属性页面使用的属性字段是全局设定），建立了一个囊括全生命周期数据的数据库。开辟了便捷、安全可
9、靠的数据接口,满足市面上的绝大多数设计和管理平台的数据需要（例如能无缝对接archibus平台），也能满足各种个性定制平台的数据需要，是我司自己开辟的BIM-MEP-FMs运维管理系统的后台数据中心。参考IFC标准体系,将实体和关系区分，项目数据库中数据表总体分为元数据表和关系表两类。元数据表包括三维模型信息、基本信息、维护维修信息、紧急预案信息、项目环境信息、版本日志信息等六个模块。关系表又分为项目级和专业级等层次。图1数据库架构图图2数据模块关系图图纸表是描述图纸具体信息，包括图纸名称、图纸编号、图纸内容、图纸格式、图纸说明等,是作为一个独立的对象而抽象出来的数据表.机电设备表，同样是一个
10、独立对象，描述了设备的几何信息。空间结构表是为机电设备的管理设计的树形数据结构，构件的多数信息都是通过与空间结构表关联，从而与机电设备关联，因为每一个机电设备都对应一个空间结构。他们之间的关联是通过关系表“关系一图纸J（L空间结构”、“关系_空间结构一机电设备构件”来实现的。其概念设计如图3所示。图3概念设计图在数据库设计的时候,我们把图纸表以“图纸ID”作为自己的惟一标识，并定为主键，并以独立于一个系统实例的“全局ID”作为补充标识。空间结构表以“空间结构ID”作为自己ID惟一标识,并以独立于一个系统实例的“全局ID”作为补充标识。机电设备表则以“机电设备ID”作为自己的惟一标识，并定为主键
11、，同时也以“全局ID”作为补充标识。而关系空间结构Jr（L图纸表中，则以空间结构ID和”图纸ID作为对图纸表与空间结构表外引用。同时两者一起作为联合主键。而关系空间结构_T0_机电设备以“空间结构ID”和“机电设备ID为对机电设备表与空间结构表的外引用，同时两者一起作为联合主键.这种关系表的好处在于，既可以表现一对一的数据关系，又可以表现一对多和多对多的关系，达到关系严谨，普遍合用的效果.3o系统应用3.1信息的创建3。Io1模型数据接口通过开辟IFC模型转换接口，在导入IFC文件存储的3D模型的同时,也将建模过程中所录入的几何、类型等所有属性一并导入,并自动形成关联,从而实现了设计和施工信息
12、与运维期信息的共享。导入后的模型及其所有属性统一存储在服务器数据库中,形成永久的MEP电子信息库，对建造信息进行了全面的备案，同时给物业人员在运维期提供支持。3。Io2信息数据接口海量的信息录入是一项非常繁琐的工作，为了能更方便快捷地录入数据，系统提供了包括界面操作和EXCel文件导入等多种录入数据的方式以满足用户的不同需求.即用户一方面可以通过操作图形界面，批量地添加属性信息，并个别地进行修改,也可以借助EXCel等工具,快速创建属性信息.3o13建立上下游关系在项目中，成千上万的构件形成为了错综复杂的结构关系.为了更好地对构件进行管理和辅助应急事件处理，需要建立构件之间的上下游关系。系统中
13、，把构件的控制构件定义为其上游构件，把构件所控制的构件称为其下游构件。以暖通系统为例，风管的上游构件为风机，下游构件为风阀（风口终端）.通过在系统的图形平台中选择上下游构件，可快速建立其上下有关系.302知识库管理3.2.1图纸管理图纸管理中包含了与项目相关的所有图纸，按照图纸的不同用途以及所属不同的专业进行分类管理，同时实现了图纸与构件的关联，能够快速的找到构建的图纸。同时实现了三维视图与二维平面图的关联。用户通过选择专业以及输入图纸相关的关键字，快速的查找图纸,并且打开图纸.3o2。2培训资料与操作规程知识库中储存了设备操作规程、培训资料等等，当工作人员在操作设备遇到的过程中遇到问题时.，
14、可以在系统中快速的找到相应的设备操作规程进行学习，以免操作出错导致损失，同时在新人的培训以及员工的专业素质提升方面也提供资源支持。3.2.3摹拟操作摹拟操作是通过动画的方式更加形象、生动的去展现设备的操作、安装以及某些系统的工作流程等等。同时在内部员工的沟通上也有很大的匡助。摹拟操作设置方式：添加摹拟操作的名称,为该摹拟操作设置构件摹拟顺序，在设置摹拟顺序时,用户可以通过设置每一步的颜色以及透明度,让摹拟操作更加形象生动。3.3信息的应用303。1信息检索信息检索功能让用户快速的找到需要了解当前系统的构建信息、图纸信息、备品信息、附件信息等。从而更加清晰了解项目的规模以及项目当前信息情况,并且
15、导出数据报表.3o3.2关联查询BIM-MEP-FMs系统中的所有信息都形成一个闭合的信息环。即通过选择机电设备，可快速查询与其关联的所有信息和文件,这些文件包括图纸、备品、附件、维护维修日志、操作规程等.同时，也可以通过查询图纸等信息，定位到与之相关联的所有设备构件.闭合的信息环为运维人员掌握和管理所有的设备和海量的运维信息提供了高效的手段。3.3.3统计分析系统中存储和管理着海量的运维信息，而统计分析功能则可以让运维人员快速地获取实用的和关键的信息，直观地了解到各个系统或者各个构件当前的运行状况为项目管理提供数据支持。为了让用户更好地进行数据对照，系统提供了直方图、饼图、bar图、线图、球图等统计图表的方式供用户选择。3o4物业的应用3.4.1设备识别运维人员在设备的维护维修过程中，使用挪移终端设备，可扫描贴在设备上的二维码，并根据二维码中所提供的设备关键信息，连接并获取远程数据库中与该设备相关的其他附属信息。例如，设备安装和维护手册、设备大样图、设备参数等，运维人员也因此不需要
