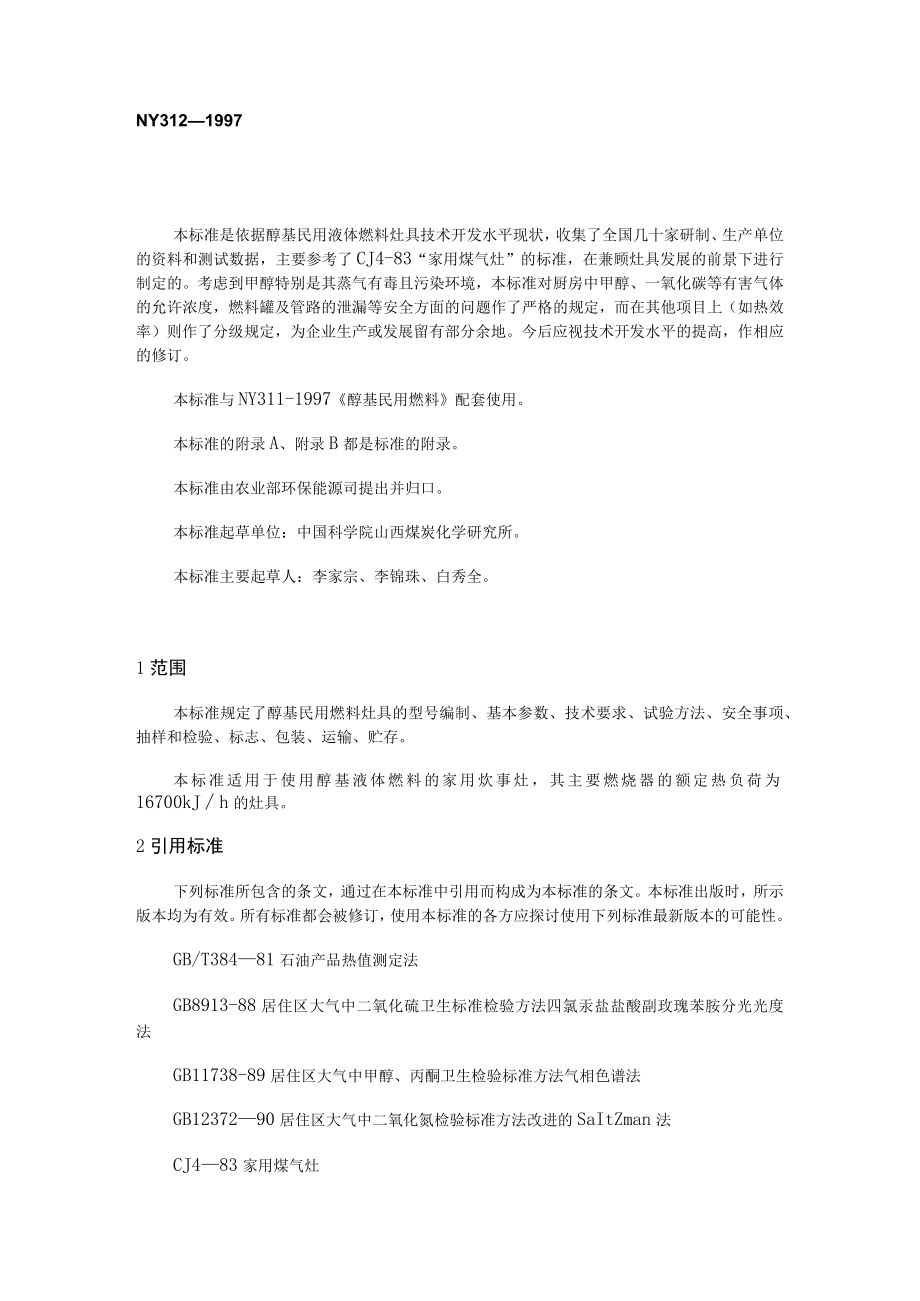

1、NY3121997本标准是依据醇基民用液体燃料灶具技术开发水平现状，收集了全国几十家研制、生产单位的资料和测试数据，主要参考了CJ4-83“家用煤气灶”的标准，在兼顾灶具发展的前景下进行制定的。考虑到甲醇特别是其蒸气有毒且污染环境，本标准对厨房中甲醇、一氧化碳等有害气体的允许浓度，燃料罐及管路的泄漏等安全方面的问题作了严格的规定，而在其他项目上（如热效率）则作了分级规定，为企业生产或发展留有部分余地。今后应视技术开发水平的提高，作相应的修订。本标准与NY311-1997醇基民用燃料配套使用。本标准的附录A、附录B都是标准的附录。本标准由农业部环保能源司提出并归口。本标准起草单位：中国科学院山西
2、煤炭化学研究所。本标准主要起草人：李家宗、李锦珠、白秀全。1范围本标准规定了醇基民用燃料灶具的型号编制、基本参数、技术要求、试验方法、安全事项、抽样和检验、标志、包装、运输、贮存。本标准适用于使用醇基液体燃料的家用炊事灶，其主要燃烧器的额定热负荷为16700kJh的灶具。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T38481石油产品热值测定法GB8913-88居住区大气中二氧化硫卫生标准检验方法四氯汞盐盐酸副玫瑰苯胺分光光度法GB11738-89居住区大气

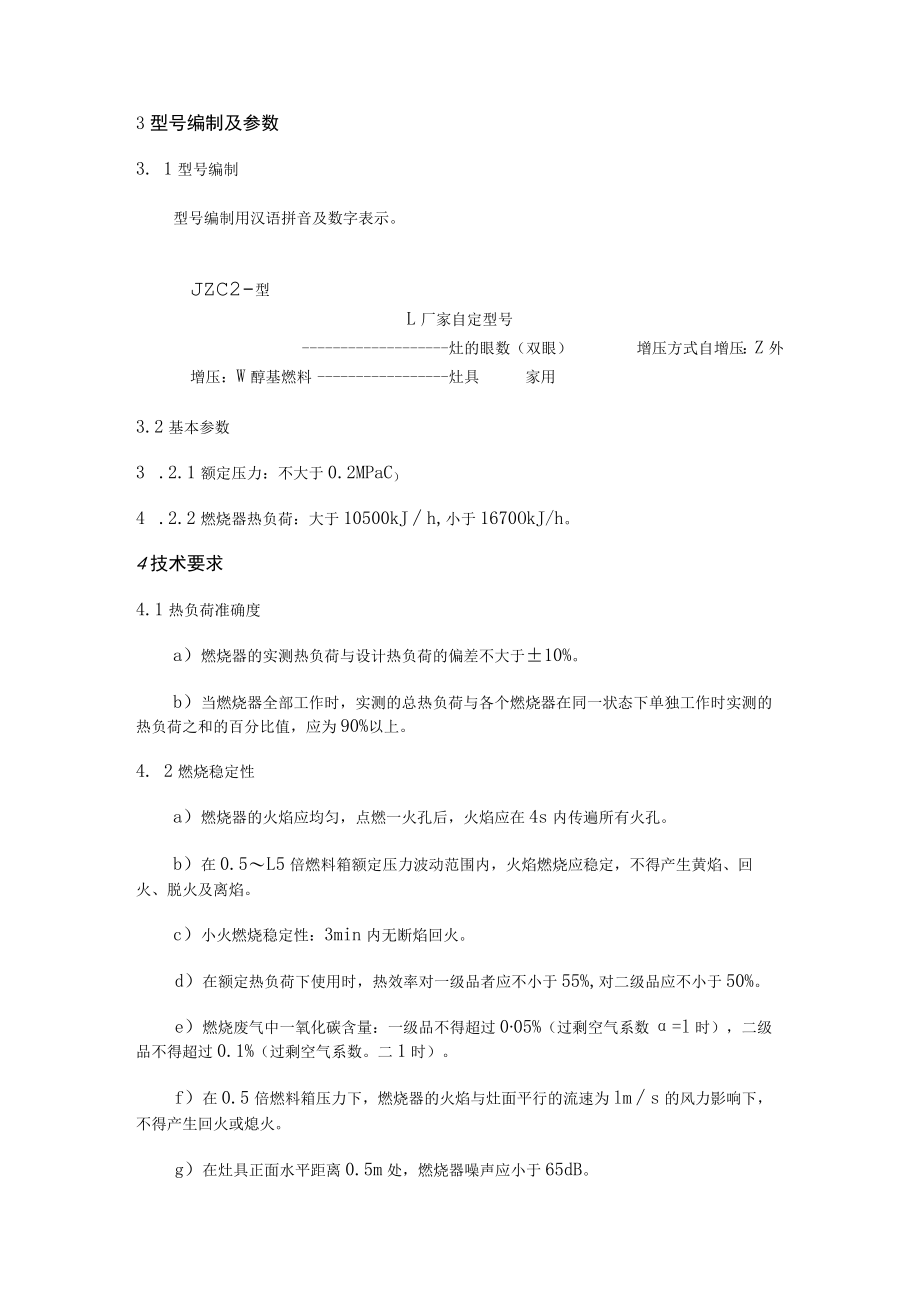

3、中甲醇、丙酮卫生检验标准方法气相色谱法GB1237290居住区大气中二氧化氮检验标准方法改进的SaItZman法CJ483家用煤气灶3型号编制及参数3. 1型号编制型号编制用汉语拼音及数字表示。JZC2-型L厂家自定型号灶的眼数（双眼）增压方式自增压：Z外增压：W醇基燃料灶具家用3.2基本参数3 .2.1额定压力：不大于0.2MPaC）4 .2.2燃烧器热负荷：大于10500kJh,小于1670OkJ/h。4技术要求4.1热负荷准确度a）燃烧器的实测热负荷与设计热负荷的偏差不大于10%。b）当燃烧器全部工作时，实测的总热负荷与各个燃烧器在同一状态下单独工作时实测的热负荷之和的百分比值，应为90
4、%以上。4. 2燃烧稳定性a）燃烧器的火焰应均匀，点燃一火孔后，火焰应在4s内传遍所有火孔。b）在0.5L5倍燃料箱额定压力波动范围内，火焰燃烧应稳定，不得产生黄焰、回火、脱火及离焰。c）小火燃烧稳定性：3min内无断焰回火。d）在额定热负荷下使用时，热效率对一级品者应不小于55%,对二级品应不小于50%。e）燃烧废气中一氧化碳含量：一级品不得超过005%（过剩空气系数=l时），二级品不得超过0.1%（过剩空气系数。二1时）。f）在0.5倍燃料箱压力下，燃烧器的火焰与灶面平行的流速为lms的风力影响下，不得产生回火或熄火。g）在灶具正面水平距离0.5m处，燃烧器噪声应小于65dB。h）灶具各部

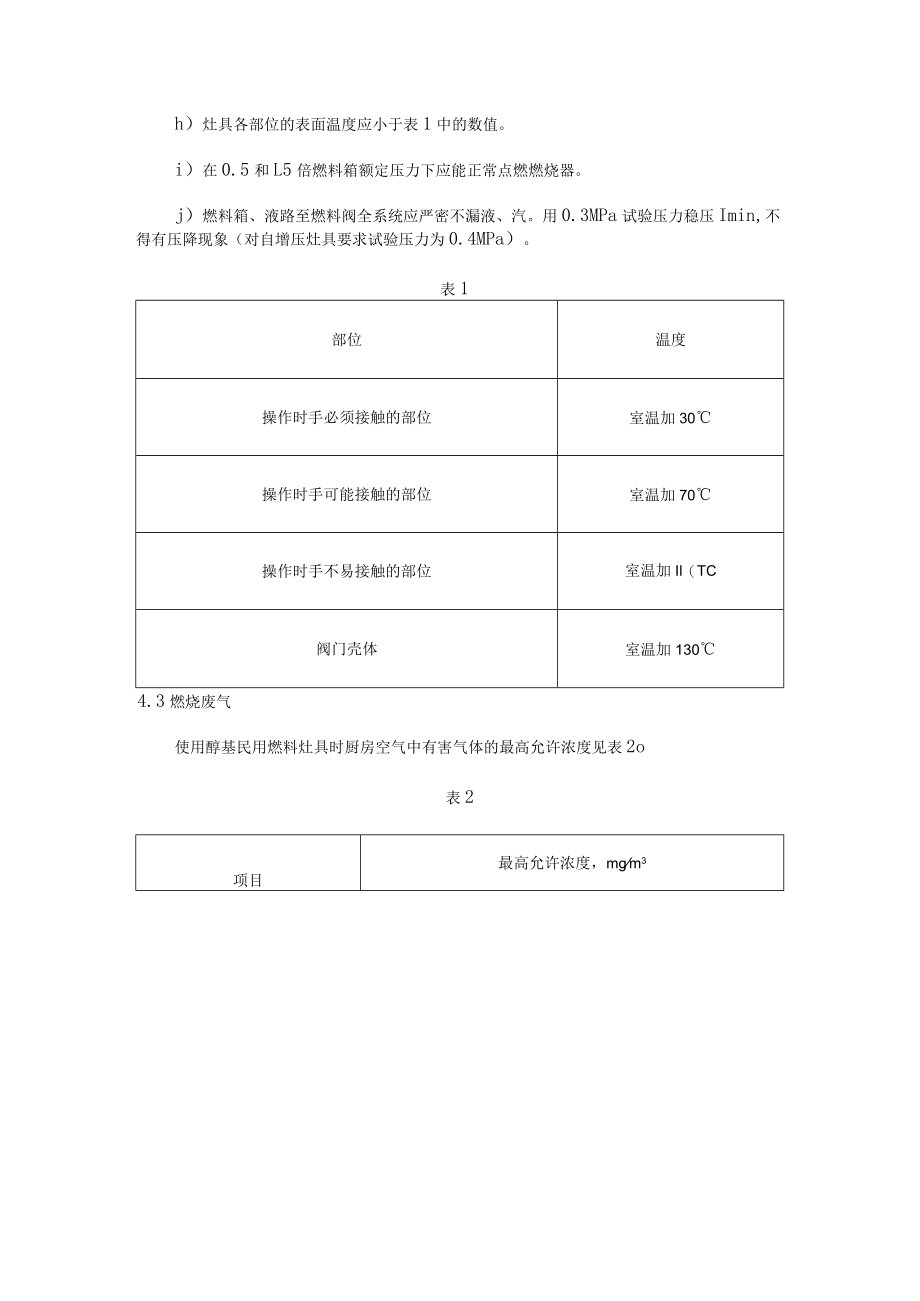

5、位的表面温度应小于表1中的数值。i）在0.5和L5倍燃料箱额定压力下应能正常点燃燃烧器。j）燃料箱、液路至燃料阀全系统应严密不漏液、汽。用0.3MPa试验压力稳压Imin,不得有压降现象（对自增压灶具要求试验压力为0.4MPa）。表1部位温度操作时手必须接触的部位室温加30操作时手可能接触的部位室温加70操作时手不易接触的部位室温加Il（TC阀门壳体室温加1304.3燃烧废气使用醇基民用燃料灶具时厨房空气中有害气体的最高允许浓度见表2o表2项目最高允许浓度，mgm3甲醛0.13氮氧化合物0.5一氧化碳25二氧化碳0.05时再重复检验，直到合格为止。5.13燃烧废气5.13.1甲醇、氮氧化物、二
6、氧化硫检验方法甲醇：按GB11738进行测定。氮氧化物：按GB12372进行测定。二氧化硫：按GB8913进行测定。5.13.2烟气中一氧化碳含量检验a）烟气取样器，按CJ483中3.14进行。b）在燃料箱额定压力下点燃燃烧器，调至最佳工况15min后，即可抽取烟气样。抽气速度为05lLmin,并从同一气样中分析其成分（用燃烧测定仪时可直接读仪器显示各气体含量）。c）抽取的烟气样中，氧含量不得超过14%,并用式（4）计算出过剩空气系数=I时烟气中一氧化碳含量：COz=co,-co,-12M1-(4)20.9式中：CO-1过剩空气系数=l时，烟气中的一氧化碳含量，；CO,烟气样中一氧化碳的含量，；02烟气中的氧含量，；CO”检验室中一氧化碳的含量，。5.14耐风性能检验用家用变速风扇保证燃烧器放置在均匀的风速场内。在风扇中心前某个水平线上选择三个点，三个点间距离的长短大于燃烧器的横向尺寸。用风速仪测出三个点的风速均在LOnIs0.2ms的范围内，将燃烧器点燃，从前、后、左、右四个方向向灶具吹风，每个方向吹风的时间不得小于2mino5. 15噪声检验在本底噪声不大于40dB的环境中，于0.3MPa的燃
