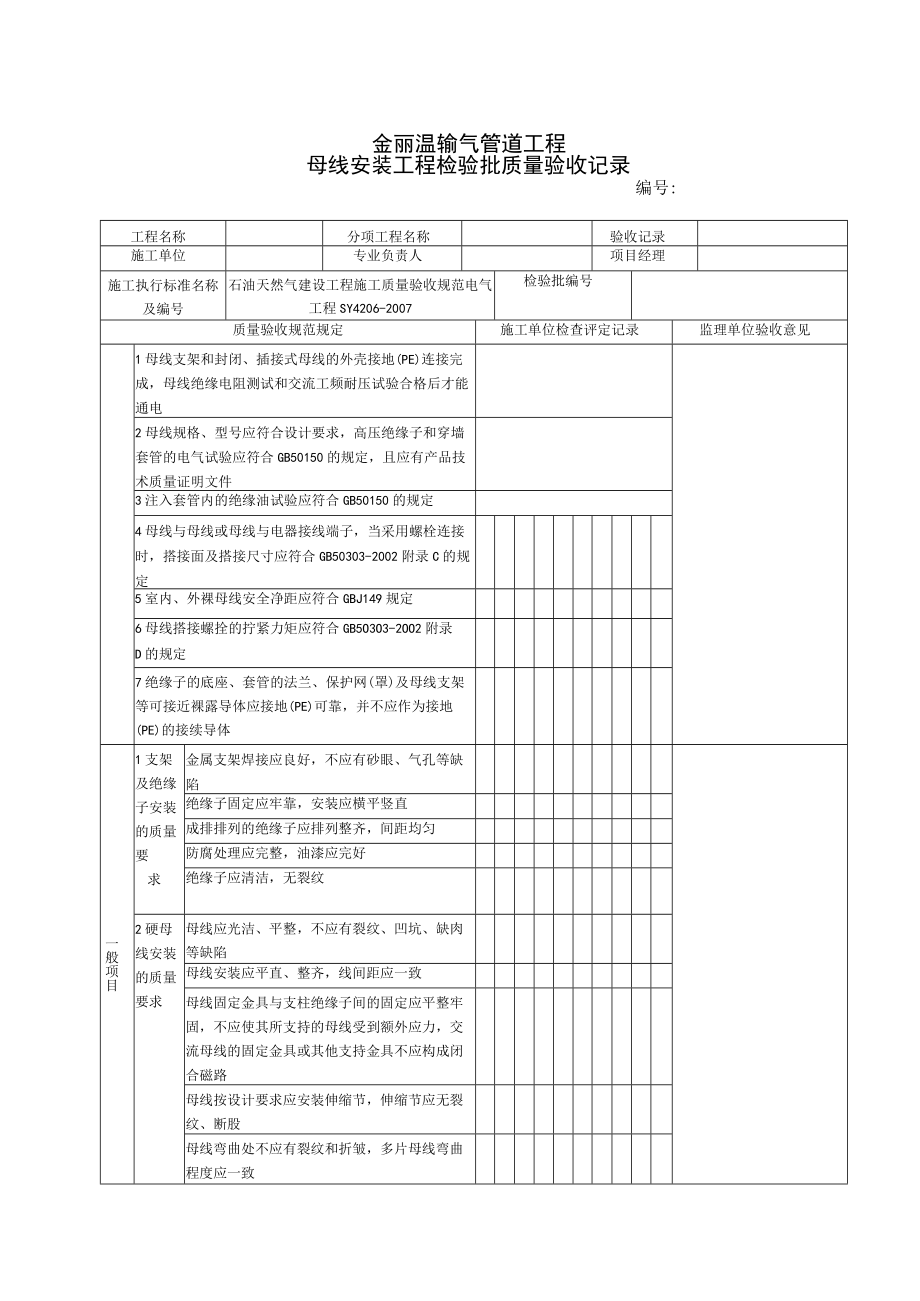

1、金丽温输气管道工程母线安装工程检验批质量验收记录编号:工程名称分项工程名称验收记录施工单位专业负责人项目经理施工执行标准名称及编号石油天然气建设工程施工质量验收规范电气工程SY4206-2007检验批编号质量验收规范规定施工单位检查评定记录监理单位验收意见1母线支架和封闭、插接式母线的外壳接地(PE)连接完成，母线绝缘电阻测试和交流工频耐压试验合格后才能通电2母线规格、型号应符合设计要求，高压绝缘子和穿墙套管的电气试验应符合GB50150的规定，且应有产品技术质量证明文件3注入套管内的绝缘油试验应符合GB50150的规定4母线与母线或母线与电器接线端子，当采用螺栓连接时，搭接面及搭接尺寸应符合
2、GB50303-2002附录C的规定5室内、外裸母线安全净距应符合GBJ149规定6母线搭接螺拴的拧紧力矩应符合GB5O3O3-2OO2附录D的规定7绝缘子的底座、套管的法兰、保护网(罩)及母线支架等可接近裸露导体应接地(PE)可靠，并不应作为接地(PE)的接续导体一般项目1支架及绝缘子安装的质量要求金属支架焊接应良好，不应有砂眼、气孔等缺陷绝缘子固定应牢靠，安装应横平竖直成排排列的绝缘子应排列整齐，间距均匀防腐处理应完整，油漆应完好绝缘子应清洁，无裂纹2硬母线安装的质量要求母线应光洁、平整，不应有裂纹、凹坑、缺肉等缺陷母线安装应平直、整齐，线间距应一致母线固定金具与支柱绝缘子间的固定应平整牢

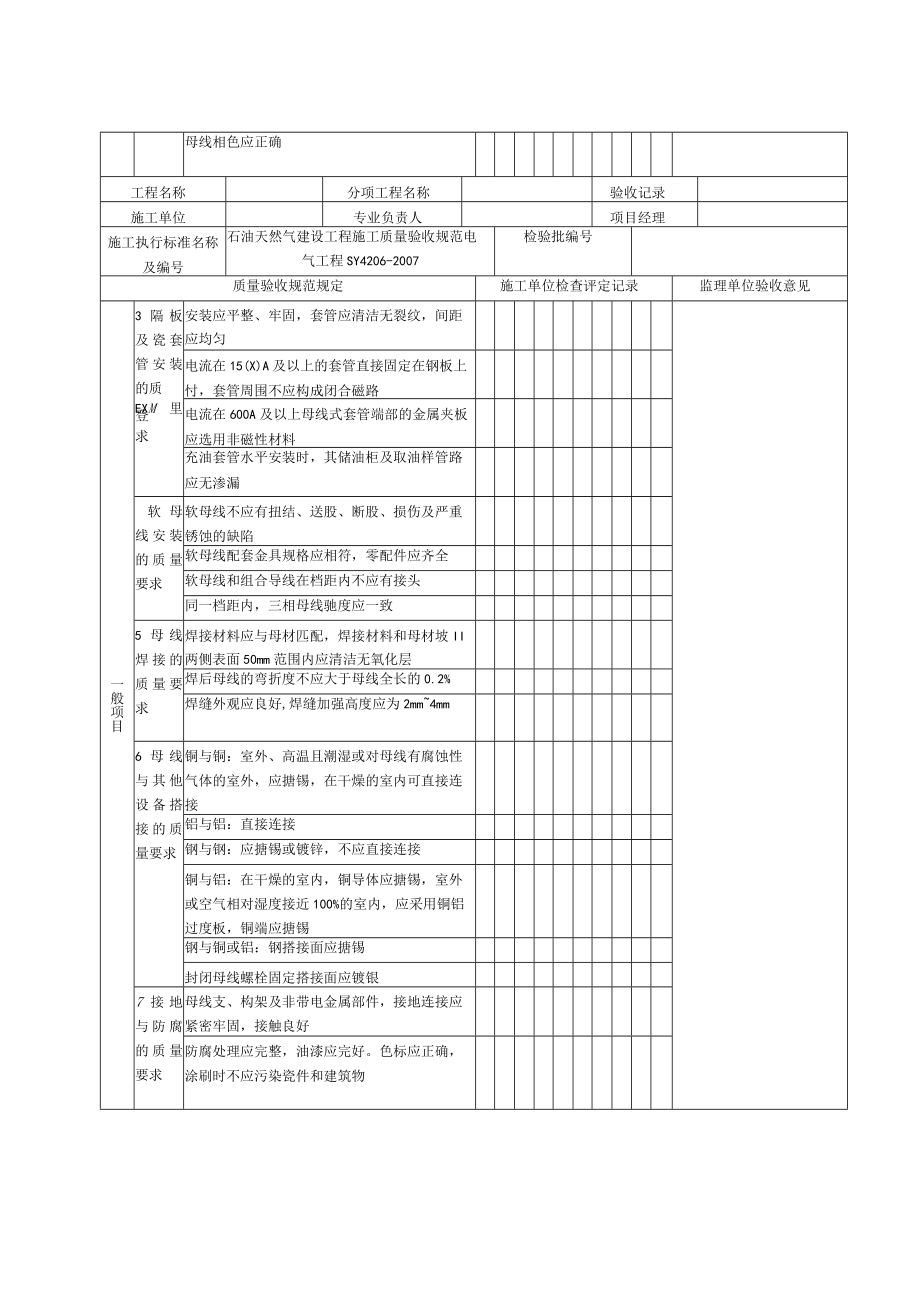

3、固，不应使其所支持的母线受到额外应力，交流母线的固定金具或其他支持金具不应构成闭合磁路母线按设计要求应安装伸缩节，伸缩节应无裂纹、断股母线弯曲处不应有裂纹和折皱，多片母线弯曲程度应一致母线相色应正确工程名称分项工程名称验收记录施工单位专业负责人项目经理施工执行标准名称及编号石油天然气建设工程施工质量验收规范电气工程SY4206-2007检验批编号质量验收规范规定施工单位检查评定记录监理单位验收意见一般项目3隔板及瓷套管安装的质EXM里登求安装应平整、牢固，套管应清洁无裂纹，间距应均匀电流在15(X)A及以上的套管直接固定在钢板上忖，套管周围不应构成闭合磁路电流在600A及以上母线式套管端部的金

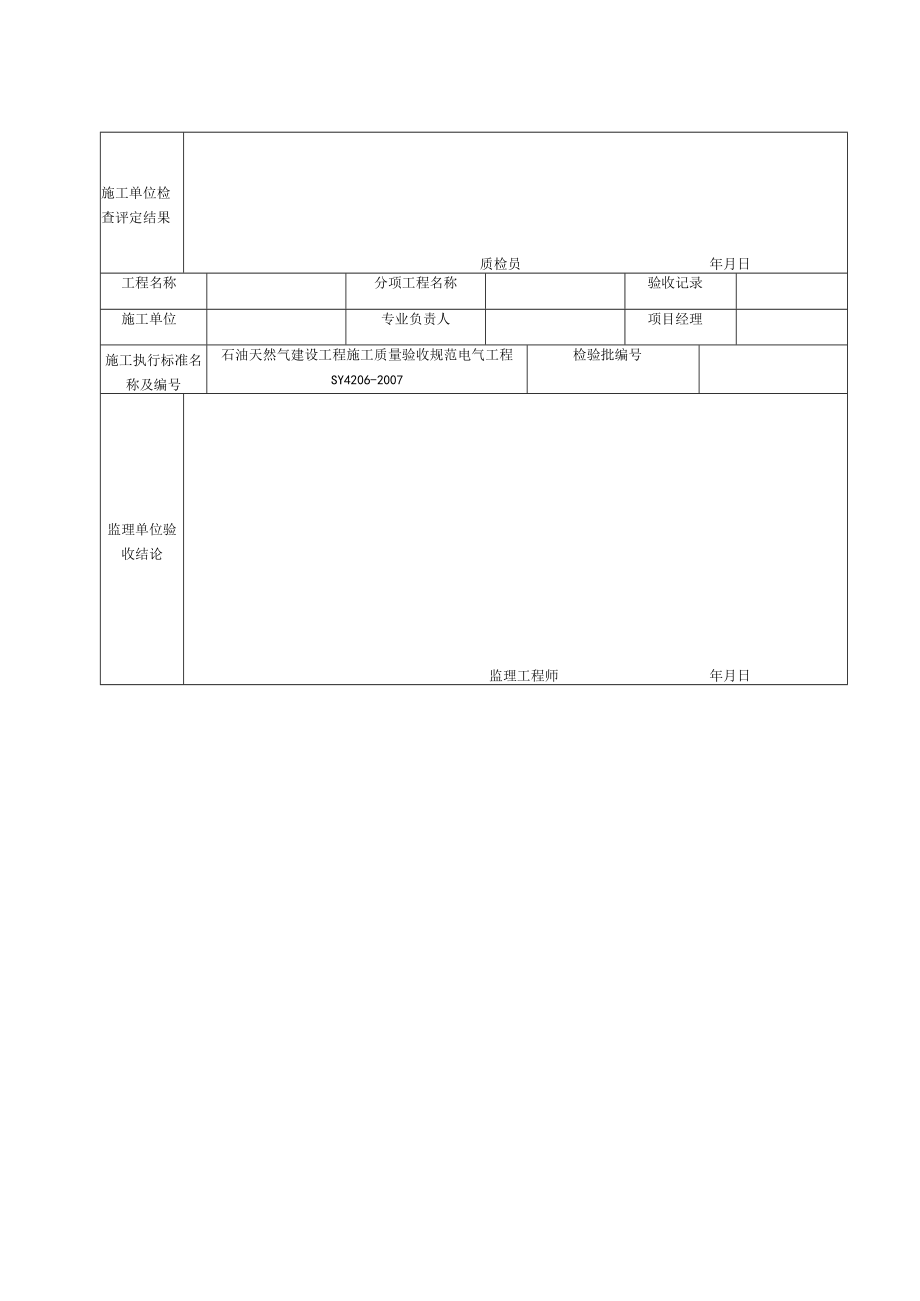

4、属夹板应选用非磁性材料充油套管水平安装时，其储油柜及取油样管路应无渗漏软母线安装的质量要求软母线不应有扭结、送股、断股、损伤及严重锈蚀的缺陷软母线配套金具规格应相符，零配件应齐全软母线和组合导线在档距内不应有接头同一档距内，三相母线驰度应一致5母线焊接的质量要求焊接材料应与母材匹配，焊接材料和母材坡II两侧表面50mm范围内应清洁无氧化层焊后母线的弯折度不应大于母线全长的0.2%焊缝外观应良好,焊缝加强高度应为2mm4mm6母线与其他设备搭接的质量要求铜与铜：室外、高温且潮湿或对母线有腐蚀性气体的室外，应搪锡，在干燥的室内可直接连接铝与铝：直接连接钢与钢：应搪锡或镀锌，不应直接连接铜与铝：在干燥的室内，铜导体应搪锡，室外或空气相对湿度接近100%的室内，应采用铜铝过度板，铜端应搪锡钢与铜或铝：钢搭接面应搪锡封闭母线螺栓固定搭接面应镀银7接地与防腐的质量要求母线支、构架及非带电金属部件，接地连接应紧密牢固，接触良好防腐处理应完整，油漆应完好。色标应正确，涂刷时不应污染瓷件和建筑物施工单位检查评定结果质检员年月日工程名称分项工程名称验收记录施工单位专业负责人项目经理施工执行标准名称及编号石油天然气建设工程施工质量验收规范电气工程SY4206-2007检验批编号监理单位验收结论监理工程师年月日
