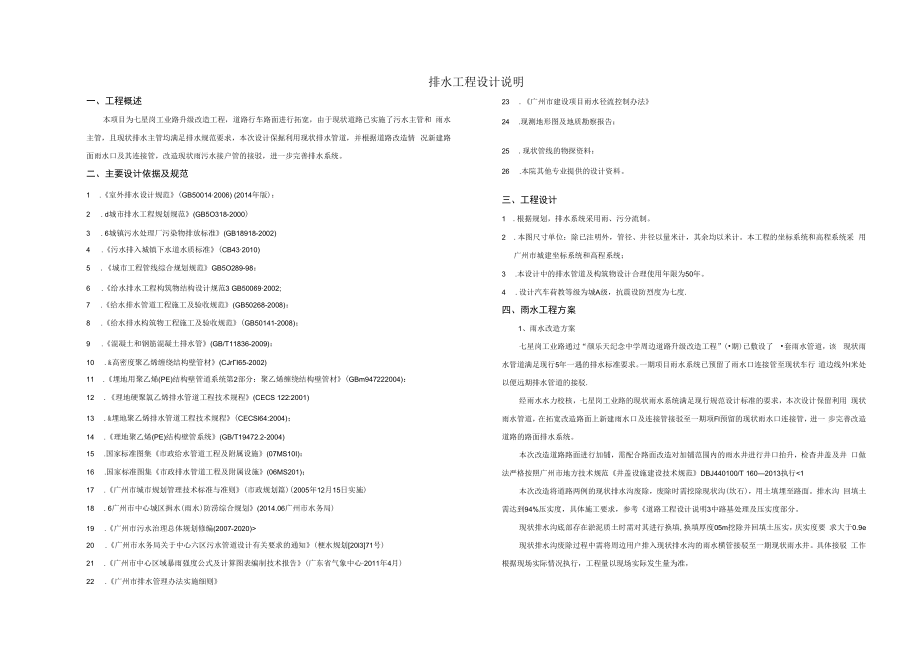

1、排水工程设计说明一、工程概述本项目为七星岗工业路升级改造工程，道路行车路面进行拓宽，由于现状道路已实施了污水主管和 雨水主管，且现状排水主管均满足排水规范要求，本次设计保掘利用现状排水管道，并根据道路改造情 况新建路面雨水口及其连接管，改造现状雨污水接户管的接驳，进一步完善排水系统。二、主要设计依据及规范1 .室外排水设计规范(GB500142006) (2014年版)：2 . d城市排水工程规划规范(GB5O318-2000)3 . 6城镇污水处理厂污染物排放标准(GB18918-2002)4 .污水排入城镇下水道水质标准(CB432010)5 .城市工程管线综合规划规范GB5O289-98
2、：6 .给水排水工程构筑物结构设计规范3 GB500692002;7 .给水排水管道工程施工及验收规范(GB50268-2008)：8 .给水排水构筑物工程施工及验收规范(GB50141-2008)；9 .混凝土和钢筋混凝土排水管(GB/T11836-2009)：10 . &高密度聚乙烯缠绕结构壁管材(CJrI65-2002)11 .埋地用聚乙烯(PE)结构壁管道系统第2部分：聚乙烯缠绕结构壁管材(GBm947222004)：12 .理地硬聚氯乙烯排水管道工程技术规程(CECS 122:2001)13 . &埋地聚乙烯排水管道工程技术规程(CECSl64:2004)；14 .理地聚乙烯(PE)
3、结构壁管系统(GB/T19472.2-2004)15 .国家标准图集市政给水管道工程及附属设施(07MS10I)：16 .国家标准图集市政排水管道工程及附属设施(06MS201)；17 .广州市城市规划管理技术标准与准则(市政规划篇)(2005年12月15日实施)18 . 6广州市中心城区揖水(雨水)防涝综合规划(2014.06广州市水务局)19 .广州市污水治理总体规划修编(2007-2020)20 .广州市水务局关于中心六区污水管道设计有关要求的通知(梗水规划20l371号)21 .广州市中心区域暴雨强度公式及计算图表编制技术报告(广东省气象中心2011年4月)22 .广州市排水管理办法实
4、施细则23 .广州市建设项目雨水径流控制办法24 .现测地形图及地质勘察报告；25 .现状管线的物探资料：26 .本院其他专业提供的设计资料。三、工程设计1 .根据规划，排水系统采用雨、污分流制。2 .本图尺寸单位：除已注明外，管径、井径以量米计，其余均以米计。本工程的坐标系统和高程系统采 用广州市城建坐标系统和高程系统；3 .本设计中的排水管道及构筑物设计合理使用年限为50年。4 .设计汽车荷教等级为城A级，抗震设防烈度为七度.四、雨水工程方案1、雨水改造方案七星岗工业路通过“颜乐天纪念中学周边道路升级改造工程”(期)已敷设了 套雨水管道，该 现状雨水管道满足现行5年一遇的排水标准要求。一期
5、项目雨水系统已预留了雨水口连接管至现状车行 道边线外I米处以便远期排水管道的接驳.经雨水水力校核，七星岗工业路的现状雨水系统满足现行规范设计标准的要求，本次设计保留利用 现状雨水管道，在拓宽改造路面上新建雨水口及连接管接驳至一期项Fl预留的现状雨水口连接管，进一 步完善改造道路的路面排水系统。本次改造道路路面进行加铺，需配合路面改造对加铺范围内的雨水井进行井口抬升，检杳井盖及井 口做法严格按照广州市地方技术规范井盖设施建设技术规范DBJ440100/T 1602013执行1本次改造将道路两例的现状排水沟废除，废除时需挖除现状沟(坎石)，用土填埋至路面。排水沟 回填土需达到94%压实度，具体施工

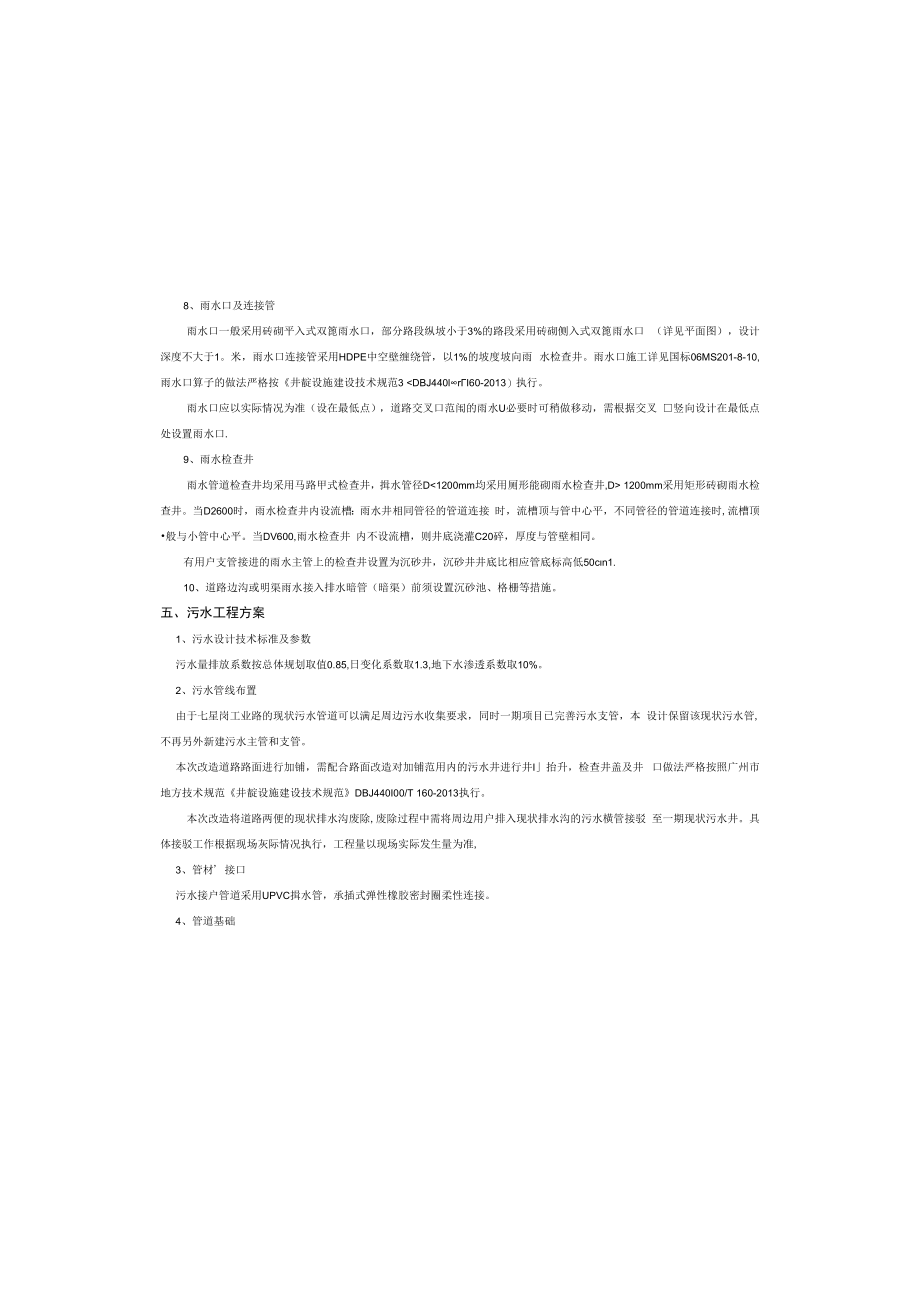

6、要求，参考道路工程设计说明3中路基处理及压实度部分。现状排水沟底部存在淤泥质土时需对其进行换填,换填厚度05m挖除并回填土压实，庆实度要 求大于0.9e现状排水沟废除过程中需将周边用户排入现状排水沟的雨水横管接驳至一期现状雨水井。具体接驳 工作根据现场实际情况执行，工程量以现场实际发生量为准，8、雨水口及连接管雨水口一般采用砖砌平入式双篦雨水口，部分路段纵坡小于3%的路段采用砖砌侧入式双篦雨水口 （详见平面图），设计深度不大于1。米，雨水口连接管采用HDPE中空壁缠绕管，以1%的坡度坡向雨 水检查井。雨水口施工详见国标06MS201-8-10,雨水口算子的做法严格按井靛设施建设技术规范3 DB
7、J440lrI60-2013）执行。雨水口应以实际情况为准（设在最低点），道路交叉口范闱的雨水U必要时可稍做移动，需根据交叉 竖向设计在最低点处设置雨水口.9、雨水检查井雨水管道检查井均采用马路甲式检查井，揖水管径D 1200mm采用矩形砖砌雨水检查井。当D2600时，雨水检查井内设流槽：雨水井相同管径的管道连接 时，流槽顶与管中心平，不同管径的管道连接时,流槽顶般与小管中心平。当DV600,雨水检查井 内不设流槽，则井底浇灌C20碎，厚度与管壁相同。有用户支管接进的雨水主管上的检查井设置为沉砂井，沉砂井井底比相应管底标高低50cn1.10、道路边沟或明渠雨水接入排水暗管（暗渠）前须设置沉砂池
8、、格栅等措施。五、污水工程方案1、污水设计技术标准及参数污水量排放系数按总体规划取值0.85,日变化系数取1.3,地下水渗透系数取10%。2、污水管线布置由于七星岗工业路的现状污水管道可以满足周边污水收集要求，同时一期项目已完善污水支管，本 设计保留该现状污水管,不再另外新建污水主管和支管。本次改造道路路面进行加铺，需配合路面改造对加铺范用内的污水井进行井I抬升，检查井盖及井 口做法严格按照广州市地方技术规范井靛设施建设技术规范DBJ440I00/T 160-2013执行。本次改造将道路两便的现状排水沟废除,废除过程中需将周边用户排入现状排水沟的污水横管接驳 至一期现状污水井。具体接驳工作根据

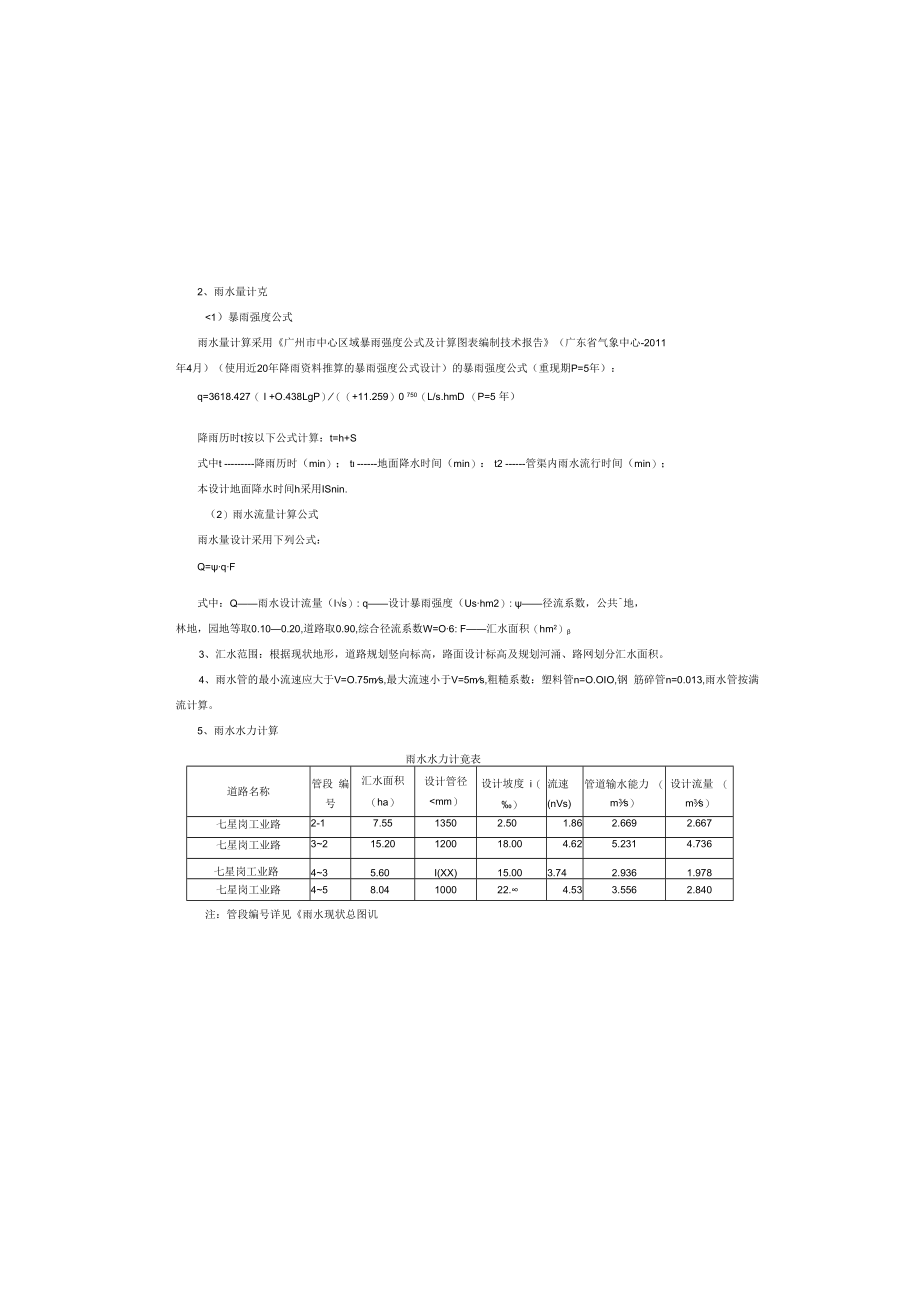

9、现场灰际情况执行，工程量以现场实际发生量为准,3、管材 接口污水接户管道采用UPVC揖水管，承插式弹性橡胶密封圈柔性连接。4、管道基础2、雨水量计克1）暴雨强度公式雨水量计算采用广州市中心区域暴雨强度公式及计算图表编制技术报告（广东省气象中心-2011年4月）（使用近20年降雨资料推算的暴雨强度公式设计）的暴雨强度公式（重现期P=5年）：q=3618.427（ I +O.438LgP）（+11.259）0 750（L/s.hmD （P=5 年）降雨历时t按以下公式计算：t=h+S式中t降雨历时（min）； t地面降水时间（min）： t2管渠内雨水流行时间（min）；本设计地面降水时间h采用I
10、Snin.（2）雨水流量计算公式雨水量设计采用下列公式：Q=qF式中：Q雨水设计流量（ls）: q设计暴雨强度（Ushm2）: 径流系数，公共地，林地，园地等取0.100.20,道路取0.90,综合径流系数W=O6: F汇水面积（hm2）3、汇水范围：根据现状地形，道路规划竖向标高，路面设计标高及规划河涌、路网划分汇水面积。4、雨水管的最小流速应大于V=O.75ms,最大流速小于V=5ms,粗糙系数：塑料管n=O.OIO,钢 筋碎管n=0.013,雨水管按满流计算。5、雨水水力计算雨水水力计竟表道路名称管段 编号汇水面积（ha）设计管径mm）设计坡度 i（）流速 (nVs)管道输水能力 （m3
11、s）设计流量 （m3s）七星岗工业路2-17.5513502.501.862.6692.667七星岗工业路3215.20120018.004.625.2314.736七星岗工业路435.60I(XX)15.003.742.9361.978七星岗工业路458.04100022.4.533.5562.840注：管段编号详见雨水现状总图讥6、管材、接口雨水管DNl200mm均采用圆形礴砌污水检查井.D1200mm 采用矩形破砌污水检查井.污水检查井均需设流槽，污水井流槽一般与管内顶平.7、污水管褥分段做闭水实验，试验要求详见给水排水管道工程施工及验收规范(GB502682008). 试验合格后方能及时回填。六、一般说明1 .本图尺寸单位：除已注明外，管径、井径以毫米计，其余均以米计。2 .坐标及高程系统：坐标采用广州城建坐标系统，高程系统为广州城建高程系.3 .排水管渠中心战和检查井的平面放线，依据坐标定位。4 .检查井井面标高系根据道路现状标高设计，施工时以道路标高为准，本设计只作参考。5 .图中所注管线高程，指设计管渠内底
