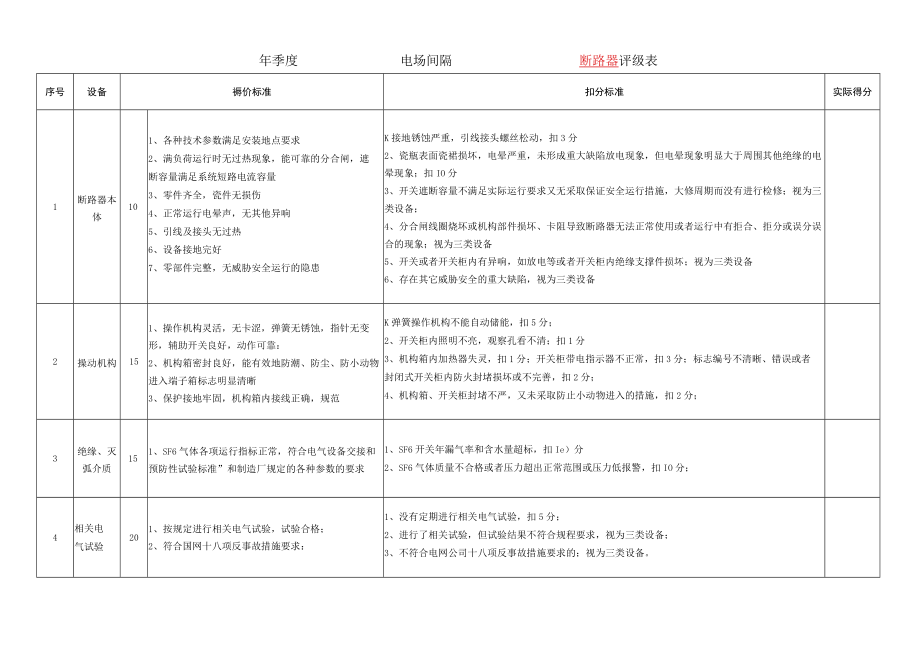

1、年季度电场间隔断路器评级表序号设备褥价标准扣分标准实际得分1断路器本体101、各种技术参数满足安装地点要求2、满负荷运行时无过热现象，能可靠的分合闸，遮断容量满足系统短路电流容量3、零件齐全，瓷件无损伤4、正常运行电晕声，无其他异响5、引线及接头无过热6、设备接地完好7、零部件完整，无威胁安全运行的隐患K接地锈蚀严重，引线接头螺丝松动，扣3分2、瓷瓶表面瓷裙损坏，电晕严重，未形成重大缺陷放电现象，但电晕现象明显大于周围其他绝缘的电晕现象；扣IO分3、开关遮断容量不满足实际运行要求又无采取保证安全运行措施，大修周期而没有进行检修；视为三类设备；4、分合闸线圈烧坏或机构部件损坏、卡阻导致断路器无法
2、正常使用或者运行中有拒合、拒分或误分误合的现象；视为三类设备5、开关或者开关柜内有异响，如放电等或者开关柜内绝缘支撑件损坏；视为三类设备6、存在其它威胁安全的重大缺陷，视为三类设备2操动机构151、操作机构灵活，无卡涩，弹簧无锈蚀，指针无变形，辅助开关良好，动作可靠：2、机构箱密封良好，能有效地防潮、防尘、防小动物进入端子箱标志明显清晰3、保护接地牢固，机构箱内接线正确，规范K弹簧操作机构不能自动储能，扣5分；2、开关柜内照明不亮，观察孔看不清；扣1分3、机构箱内加热器失灵，扣1分；开关柜带电指示器不正常，扣3分；标志编号不清晰、错误或者封闭式开关柜内防火封堵损坏或不完善，扣2分；4、机构箱、

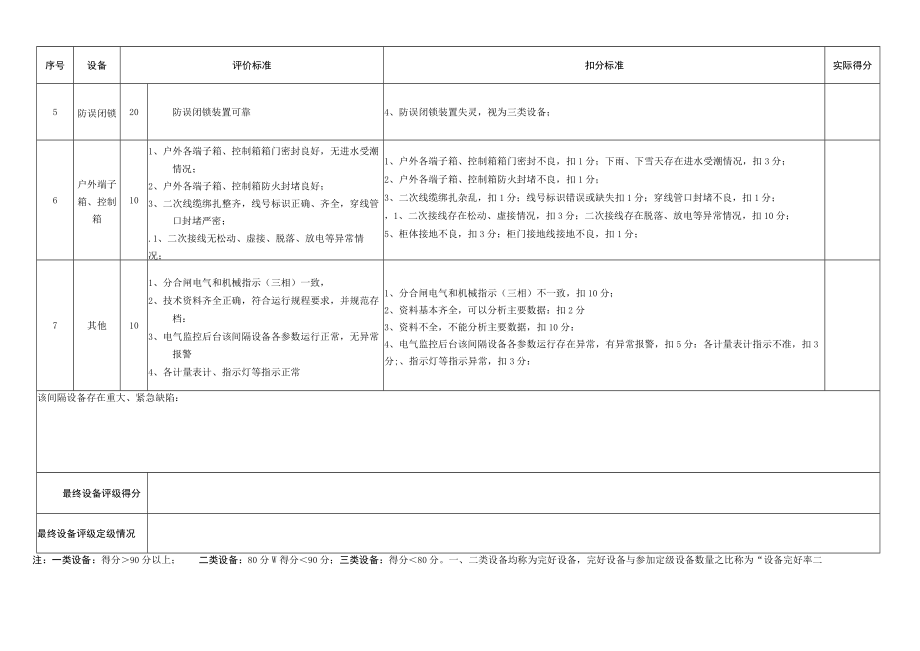

3、开关柜封堵不严，又未采取防止小动物进入的措施，扣2分；3绝缘、灭弧介质151、SF6气体各项运行指标正常，符合电气设备交接和预防性试验标准”和制造厂规定的各种参数的要求1、SF6开关年漏气率和含水量超标，扣Ie）分2、SF6气体质量不合格或者压力超出正常范围或压力低报警，扣IO分；4相关电气试验201、按规定进行相关电气试验，试验合格；2、符合国网十八项反事故措施要求：1、没有定期进行相关电气试验，扣5分；2、进行了相关试验，但试验结果不符合规程要求，视为三类设备；3、不符合电网公司十八项反事故措施要求的；视为三类设备。序号设备评价标准扣分标准实际得分5防误闭锁20防误闭锁装置可靠4、防误闭锁
4、装置失灵，视为三类设备；6户外端子箱、控制箱101、户外各端子箱、控制箱箱门密封良好，无进水受潮情况；2、户外各端子箱、控制箱防火封堵良好；3、二次线缆绑扎整齐，线号标识正确、齐全，穿线管口封堵严密；.1、二次接线无松动、虚接、脱落、放电等异常情况；5、柜体接地良好，柜门接地线接地良好；1、户外各端子箱、控制箱箱门密封不良，扣1分；下雨、下雪天存在进水受潮情况，扣3分；2、户外各端子箱、控制箱防火封堵不良，扣1分；3、二次线缆绑扎杂乱，扣1分；线号标识错误或缺失扣1分；穿线管口封堵不良，扣1分；，1、二次接线存在松动、虚接情况，扣3分；二次接线存在脱落、放电等异常情况，扣10分；5、柜体接地不
5、良，扣3分；柜门接地线接地不良，扣1分；7其他101、分合闸电气和机械指示（三相）一致，2、技术资料齐全正确，符合运行规程要求，并规范存档：3、电气监控后台该间隔设备各参数运行正常，无异常报警4、各计量表计、指示灯等指示正常1、分合闸电气和机械指示（三相）不一致，扣10分；2、资料基本齐全，可以分析主要数据：扣2分3、资料不全，不能分析主要数据，扣10分：4、电气监控后台该间隔设备各参数运行存在异常，有异常报警，扣5分：各计量表计指示不准，扣3分;、指示灯等指示异常，扣3分：该间隔设备存在重大、紧急缺陷：最终设备评级得分最终设备评级定级情况注：一类设备：得分90分以上；二类设备：80分W得分90分；三类设备：得分80分。一、二类设备均称为完好设备，完好设备与参加定级设备数量之比称为“设备完好率二
