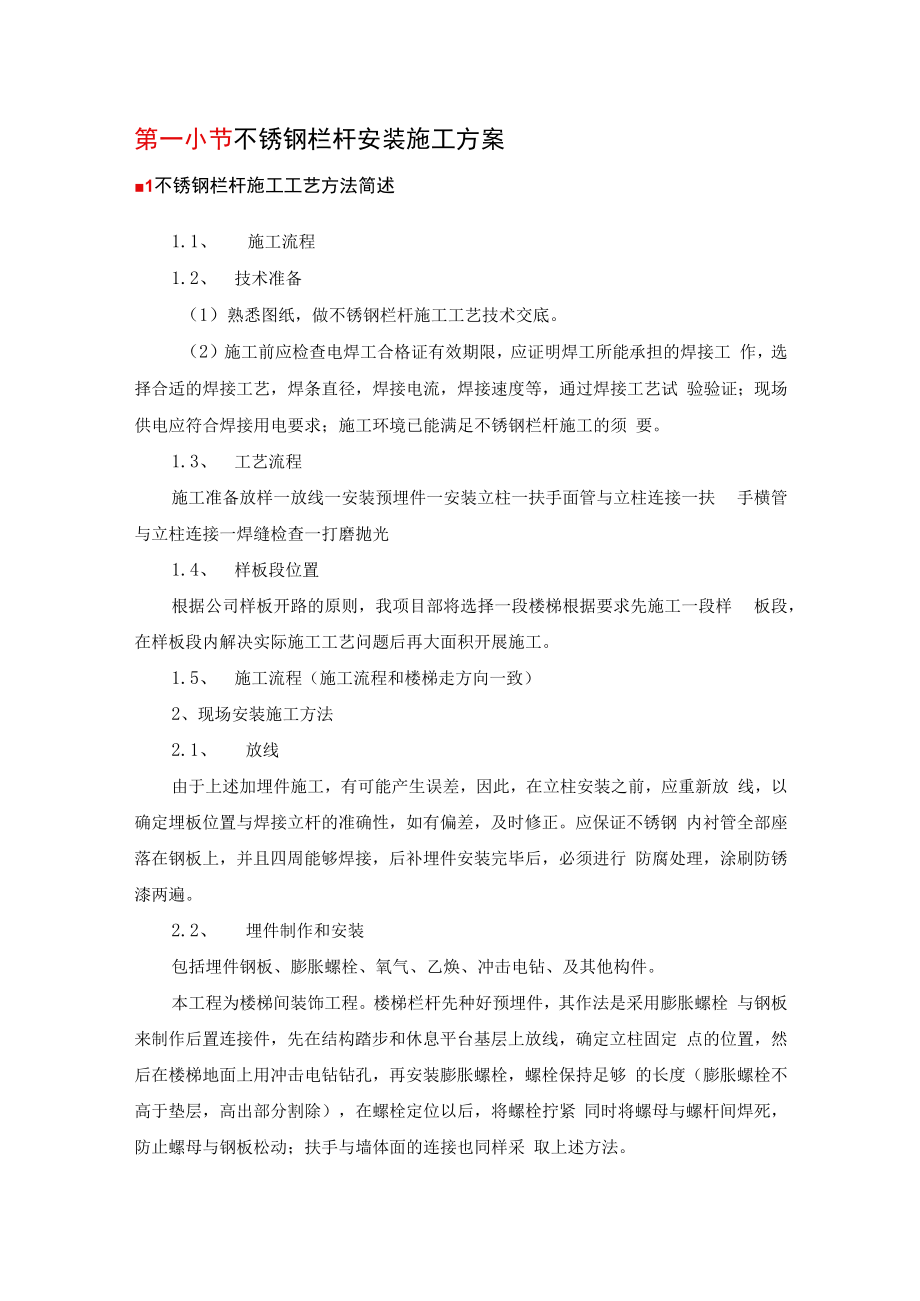

1、第一小节不锈钢栏杆安装施工方案1不锈钢栏杆施工工艺方法简述1.1、 施工流程1.2、 技术准备（1）熟悉图纸，做不锈钢栏杆施工工艺技术交底。（2）施工前应检查电焊工合格证有效期限，应证明焊工所能承担的焊接工 作，选择合适的焊接工艺，焊条直径，焊接电流，焊接速度等，通过焊接工艺试 验验证；现场供电应符合焊接用电要求；施工环境已能满足不锈钢栏杆施工的须 要。1.3、 工艺流程施工准备放样一放线一安装预埋件一安装立柱一扶手面管与立柱连接一扶 手横管与立柱连接一焊缝检查一打磨抛光1.4、 样板段位置根据公司样板开路的原则，我项目部将选择一段楼梯根据要求先施工一段样 板段，在样板段内解决实际施工工艺问题

2、后再大面积开展施工。1.5、 施工流程（施工流程和楼梯走方向一致）2、现场安装施工方法2.1、 放线由于上述加埋件施工，有可能产生误差，因此，在立柱安装之前，应重新放 线，以确定埋板位置与焊接立杆的准确性，如有偏差，及时修正。应保证不锈钢 内衬管全部座落在钢板上，并且四周能够焊接，后补埋件安装完毕后，必须进行 防腐处理，涂刷防锈漆两遍。2.2、 埋件制作和安装包括埋件钢板、膨胀螺栓、氧气、乙焕、冲击电钻、及其他构件。本工程为楼梯间装饰工程。楼梯栏杆先种好预埋件，其作法是采用膨胀螺栓 与钢板来制作后置连接件，先在结构踏步和休息平台基层上放线，确定立柱固定 点的位置，然后在楼梯地面上用冲击电钻钻孔

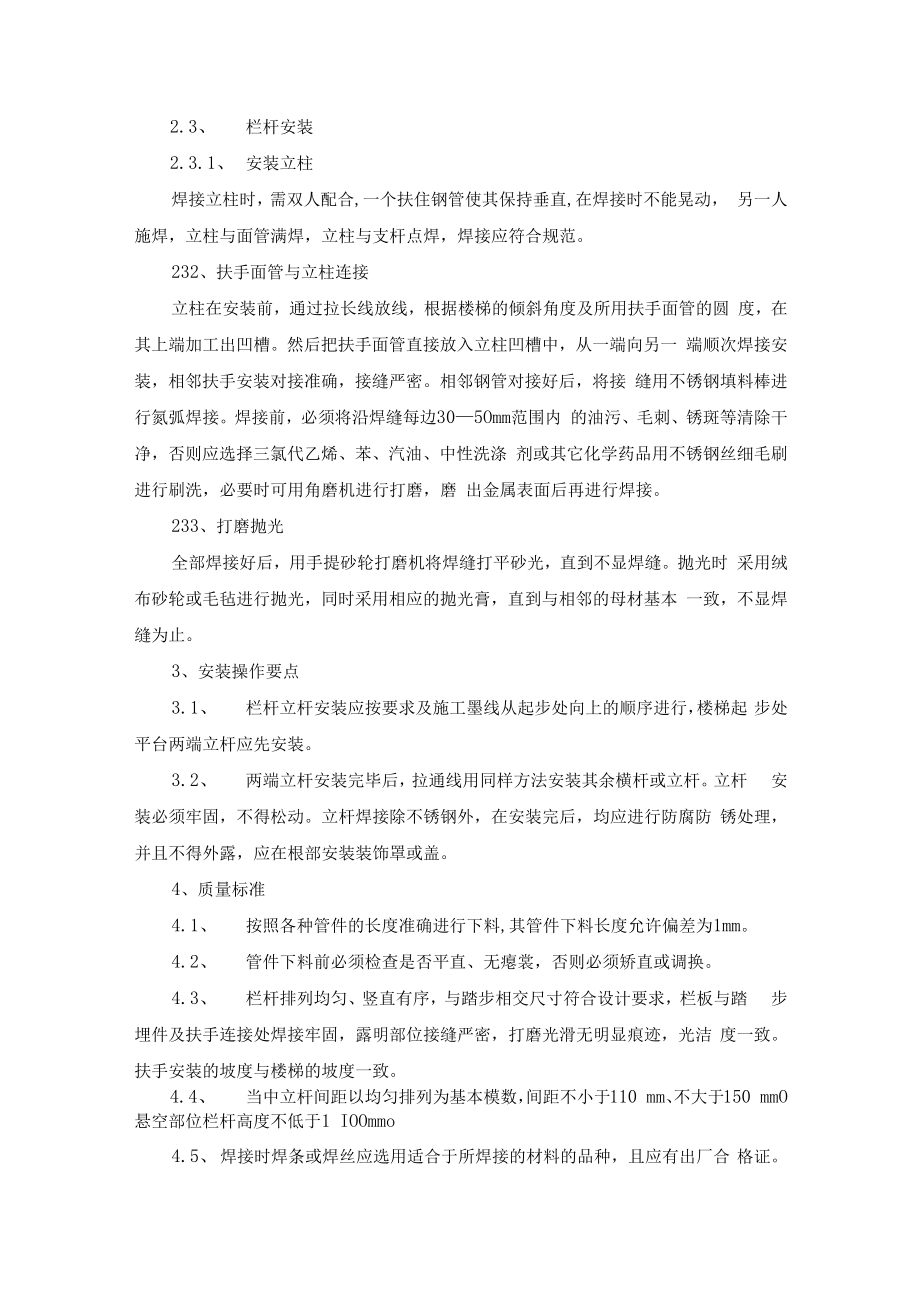

3、，再安装膨胀螺栓，螺栓保持足够 的长度（膨胀螺栓不高于垫层，高出部分割除），在螺栓定位以后，将螺栓拧紧 同时将螺母与螺杆间焊死，防止螺母与钢板松动；扶手与墙体面的连接也同样采 取上述方法。2.3、 栏杆安装2.3.1、 安装立柱焊接立柱时，需双人配合,一个扶住钢管使其保持垂直,在焊接时不能晃动， 另一人施焊，立柱与面管满焊，立柱与支杆点焊，焊接应符合规范。232、扶手面管与立柱连接立柱在安装前，通过拉长线放线，根据楼梯的倾斜角度及所用扶手面管的圆 度，在其上端加工出凹槽。然后把扶手面管直接放入立柱凹槽中，从一端向另一 端顺次焊接安装，相邻扶手安装对接准确，接缝严密。相邻钢管对接好后，将接 缝用

4、不锈钢填料棒进行氮弧焊接。焊接前，必须将沿焊缝每边305Omm范围内 的油污、毛刺、锈斑等清除干净，否则应选择三氯代乙烯、苯、汽油、中性洗涤 剂或其它化学药品用不锈钢丝细毛刷进行刷洗，必要时可用角磨机进行打磨，磨 出金属表面后再进行焊接。233、打磨抛光全部焊接好后，用手提砂轮打磨机将焊缝打平砂光，直到不显焊缝。抛光时 采用绒布砂轮或毛毡进行抛光，同时采用相应的抛光膏，直到与相邻的母材基本 一致，不显焊缝为止。3、安装操作要点3.1、 栏杆立杆安装应按要求及施工墨线从起步处向上的顺序进行，楼梯起 步处平台两端立杆应先安装。3.2、 两端立杆安装完毕后，拉通线用同样方法安装其余横杆或立杆。立杆

5、安装必须牢固，不得松动。立杆焊接除不锈钢外，在安装完后，均应进行防腐防 锈处理，并且不得外露，应在根部安装装饰罩或盖。4、质量标准4.1、 按照各种管件的长度准确进行下料,其管件下料长度允许偏差为1mm。4.2、 管件下料前必须检查是否平直、无瘪裳，否则必须矫直或调换。4.3、 栏杆排列均匀、竖直有序，与踏步相交尺寸符合设计要求，栏板与踏 步埋件及扶手连接处焊接牢固，露明部位接缝严密，打磨光滑无明显痕迹，光洁 度一致。扶手安装的坡度与楼梯的坡度一致。4.4、 当中立杆间距以均匀排列为基本模数，间距不小于110 mm、不大于150 mmO悬空部位栏杆高度不低于1 IOOmmo4.5、 焊接时焊条

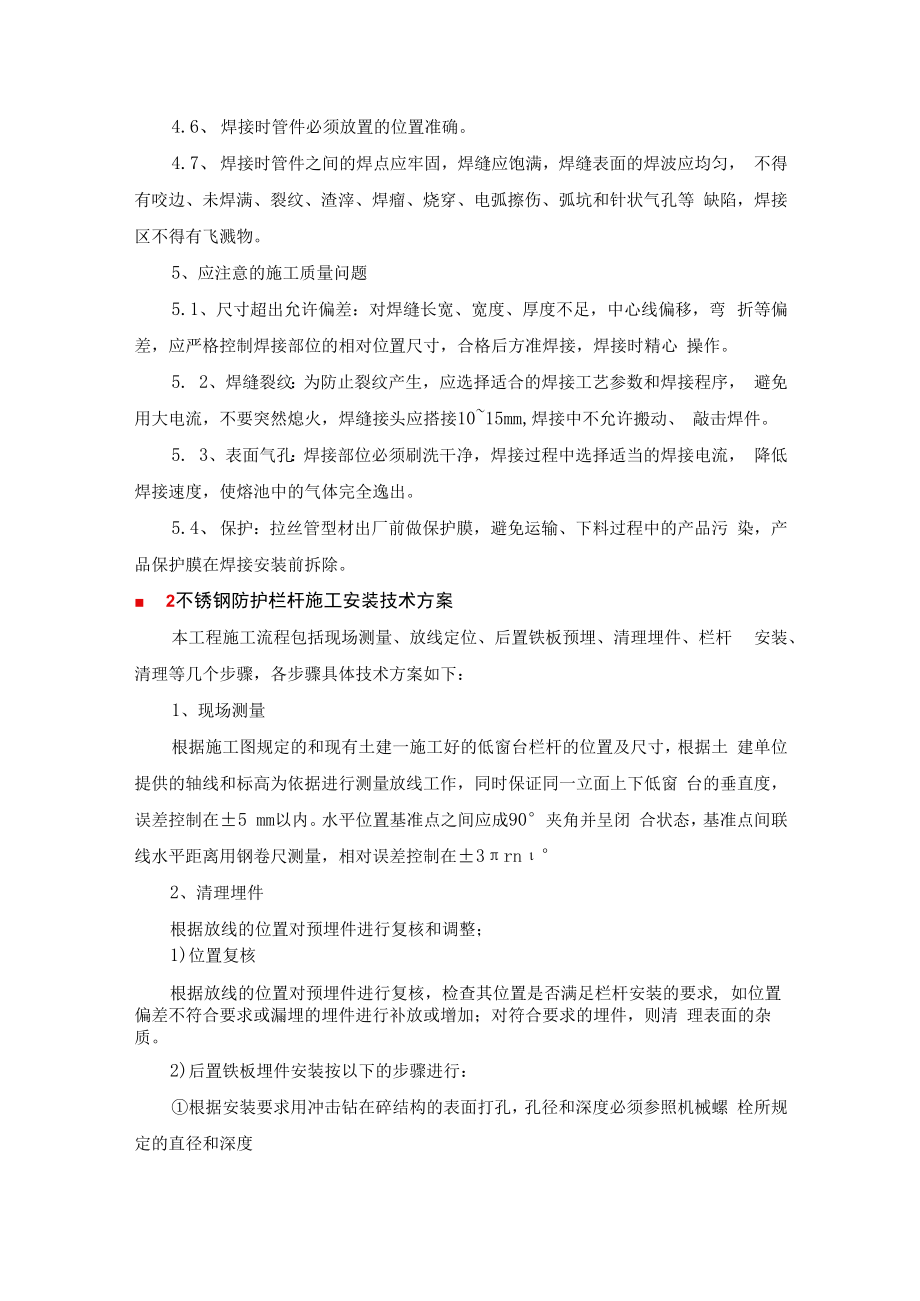

6、或焊丝应选用适合于所焊接的材料的品种，且应有出厂合 格证。4.6、 焊接时管件必须放置的位置准确。4.7、 焊接时管件之间的焊点应牢固，焊缝应饱满，焊缝表面的焊波应均匀， 不得有咬边、未焊满、裂纹、渣滓、焊瘤、烧穿、电弧擦伤、弧坑和针状气孔等 缺陷，焊接区不得有飞溅物。5、应注意的施工质量问题5.1、尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯 折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心 操作。5. 2、焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和焊接程序， 避免用大电流，不要突然熄火，焊缝接头应搭接1015mm,焊接中不允许搬动、 敲击焊件

7、。5. 3、表面气孔：焊接部位必须刷洗干净，焊接过程中选择适当的焊接电流， 降低焊接速度，使熔池中的气体完全逸出。5.4、 保护：拉丝管型材出厂前做保护膜，避免运输、下料过程中的产品污 染，产品保护膜在焊接安装前拆除。 2不锈钢防护栏杆施工安装技术方案本工程施工流程包括现场测量、放线定位、后置铁板预埋、清理埋件、栏杆 安装、清理等几个步骤，各步骤具体技术方案如下：1、现场测量根据施工图规定的和现有土建一施工好的低窗台栏杆的位置及尺寸，根据土 建单位提供的轴线和标高为依据进行测量放线工作，同时保证同一立面上下低窗 台的垂直度，误差控制在5 mm以内。水平位置基准点之间应成90夹角并呈闭 合状态，

8、基准点间联线水平距离用钢卷尺测量，相对误差控制在3rn2、清理埋件根据放线的位置对预埋件进行复核和调整；1)位置复核根据放线的位置对预埋件进行复核，检查其位置是否满足栏杆安装的要求, 如位置偏差不符合要求或漏埋的埋件进行补放或增加；对符合要求的埋件，则清 理表面的杂质。2)后置铁板埋件安装按以下的步骤进行：根据安装要求用冲击钻在碎结构的表面打孔，孔径和深度必须参照机械螺 栓所规定的直径和深度固定铁板，然后拧紧螺母。 3不锈钢管楼梯栏杆的安装施工方法及质保证措施 3.1施工准备1、材料及主要机具：、方管：按设计要求选用，必须有质量证明书。(2)、焊条：其型号按设计要求选用，必须有质量证明书。(3

9、)、主要机具：电焊机、切割砂轮机、冲击电钻、角磨机、小锤等。2、作业条件、熟悉图纸，做栏杆施工工艺技术交底。(2)、原有的临边防护已拆除，墙面粉刷已经施工完毕。、施工前应检查电焊工合格证有效期限,应证明焊工所能承担的焊接工作。 3. 2操作工艺1、工艺流程施工准备一放样一下料一打磨一焊接一安装一焊缝检查一抛光一刷漆。2、主要施工方法：、施工前应先进行现场放样，并精确计算出各种杆件的长度。、按照各种杆件的长度准确进行下料，其构件下料长度允许偏差为3mm。、选择合适的焊接工艺，焊条直径，焊接电流，焊接速度等，通过焊接工 艺试验验证。(4)、脱脂去污处理：焊前检查坡口、组装间隙是否符合要求，定位焊是

10、否牢 固，焊缝周围不得有油污。必要时可用角磨机进行打磨，磨出金属表面后再进行 焊接。、焊接时应选用适当的焊条（焊丝）和适当的焊接电流。焊接时构件之间 的焊点应牢固，焊缝应饱满，焊缝金属表面的焊波应均匀，不得有裂纹、夹渣、 焊瘤、烧穿、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。（6）、杆件焊接组装完成后，对于无明显凹痕或凸出较大焊珠的焊缝，可直接 进行抛光。对于有凹凸渣滓或较大焊珠的焊缝则应用角磨机进行打磨，磨平后再 进行抛光。抛光后必须使外观光洁、平顺、无明显的焊接痕迹，方可进行刷漆 3. 3质标准1、所有构件下料应保证准确，构件长度允许偏差为3mm。2、构件下料前必须检查是否平直，否则必须矫

11、直。3、焊接时焊条或焊丝应选用适合于所焊接的材料的品种，且应有出厂合格 证。4、焊接时构件必须放置的位置准确。5、焊接时构件之间的焊点应牢固，焊缝应饱满，焊缝表面的焊波应均匀， 不得有咬边、未焊满、裂纹、渣滓、焊瘤、烧穿、电弧擦伤、弧坑和针状气孔等 缺陷，焊接区不得有飞溅物。6、焊接完成后，应将焊渣敲净。7、构件焊接组装完成后，应适当用手持机具磨平和抛光，使外观平顺光洁。 4安装时的质细节和质通病及防治措施 4.1安装时的质细节1、安装、基层处理应符合下列规定：A、预埋件设计标高、位置、数量须符合设计及安装要求，并经防腐防锈处 理。埋件不符要求时，应及时采取有效措施，增补埋件。B、安装楼梯栏杆

12、立杆的部位，基层碎不得有酥松现象，并且安装标高应符 合设计要求，凹凸不平处必须剔除或修补平整，过凹处及基层蜂窝麻面严重处， 不得用水泥砂浆修补，应用细石碎进行修补，并待有一定强度后，方可进行栏杆 安装。2、按设计及安装要求正确弹出栏杆立杆安装间距位置和中心线。3、不锈钢楼梯栏杆、扶手安装操作要点：（1）栏杆立杆安装应按要求及施工墨线从起步处向上的顺序进行。楼梯起 步处平台两端立杆应先安装，安装分焊接和螺栓固定两种方法。（2）焊接施工时，其焊条应与母材材质相同，安装时将立杆与埋件点焊临 时固定，经标高、垂直校正后，施焊牢固。（3）采用螺栓连接时，立杆底部金属板上的孔眼应加工成腰圆形孔，以备 膨胀

13、螺栓位置不符，安装时可作微小调整。施工时，在安装立杆基层部位，用电 钻钻孔打入膨胀螺栓后，连接立杆并稍作固定，安装标高有误差时用金属薄垫片 调整，经垂直、标高校正后固紧螺帽。（4）两端立杆安装完毕后，拉通线用同样方法安装其余立杆。立杆安装必 须牢固，不得松动。立杆焊接以及螺栓连接部位，除不锈钢外，在安装完后，均 应进行防腐防锈处理，并且不得外露，应在根部安装装饰罩或盖。（5）镶配有栏板时，其栏板应在立杆完成后安装。安装必须牢固，且垂直、 水平及斜度应符合设计要求。安装时，将栏板镶嵌于两侧立杆的槽内，槽与栏板 两侧缝隙应用硬质橡胶条块嵌填牢固，待扶手安装完毕后，用密封胶嵌实。扶手 焊接安装时，栏

14、板应用防火石棉布等遮盖防护，以免焊接火花飞溅损坏栏板。（6）楼梯扶手安装，一般采用焊接安装（特殊尺寸除外）。使用焊条的材质 应与母材相同。扶手安装顺序应从起步弯头开始，后接直扶手。扶手接口按要求 角度套割正确，并用金属神刀锂平，以免套割不准确,造成扶手弯曲和安装困难。 安装时，先将起点弯头与栏杆立杆点焊固定，待检查无误后施焊牢固。弯头安装 完毕后，直扶手两端与两端立杆临时点焊固定，同时将直扶手的一端经头对接并 点焊固定，扶手接口处应留2-3mm焊接缝隙，然后拉通线将扶手与每根立杆作 点焊固定，待检查符合要求后，按焊接要求,将接口和扶手与立杆逐一施焊牢固。 焊接时（特别是冬期施工），应掌握好焊接

15、电流、电压及焊接温度，以防电流过 大或过小及电压不稳，影响焊接质量和美观。焊接质量应符合有关规定的标准， 焊缝宽度、深浅要一致，表面应呈鱼鳞状，扶手接头焊缝应严密，焊缝应无明显 手感偏差。（7）较长的金属扶手（特别是室外扶手）安装后，其接头应考虑安装能适 应温度变化而伸缩的可动式接口，可动式接头的伸缩量，如设计无要求时，一般 考虑20mm。室外扶手还应在可伸缩处考虑设置漏水孔。扶手根部与碎、砖墙面 的连接，一般也应采用可伸缩的固定方法，以免因伸缩使扶手的弯曲变形。扶手 与墙面连接根部应安装装饰罩盖。 4.2不锈钢栏杆扶手的的质通病及防治措施1、质量通病：（1）管材表面光亮度不够，颜色发暗，镀钛管材表面色差大。（2）栏杆、扶手整体刚度不够，用手拍击扶手有颤抖感。（3）立柱不垂直，排列不在同一直线上，晃动不牢固。（4）扶手拐弯处不通顺。（5）管材联结处有缝隙。（6）圆弧形扶手弧线不通顺，有拆棱。（7）焊缝处管壁被磨透，抛光度不够。（8）表面有划痕、凹坑。2、防治措施：（1）首先应选用质量合格的管材。不同牌号的管材其含元素量的不同，即 使在同一工厂内镀钛，其成品表面颜色也有色差。因此应注意选用同一类别和牌 号的不锈钢管，且应加强镀钛过程的质量管理。（2）因选用管壁太薄，使整体强度不足，应选用壁厚21.2mm的
