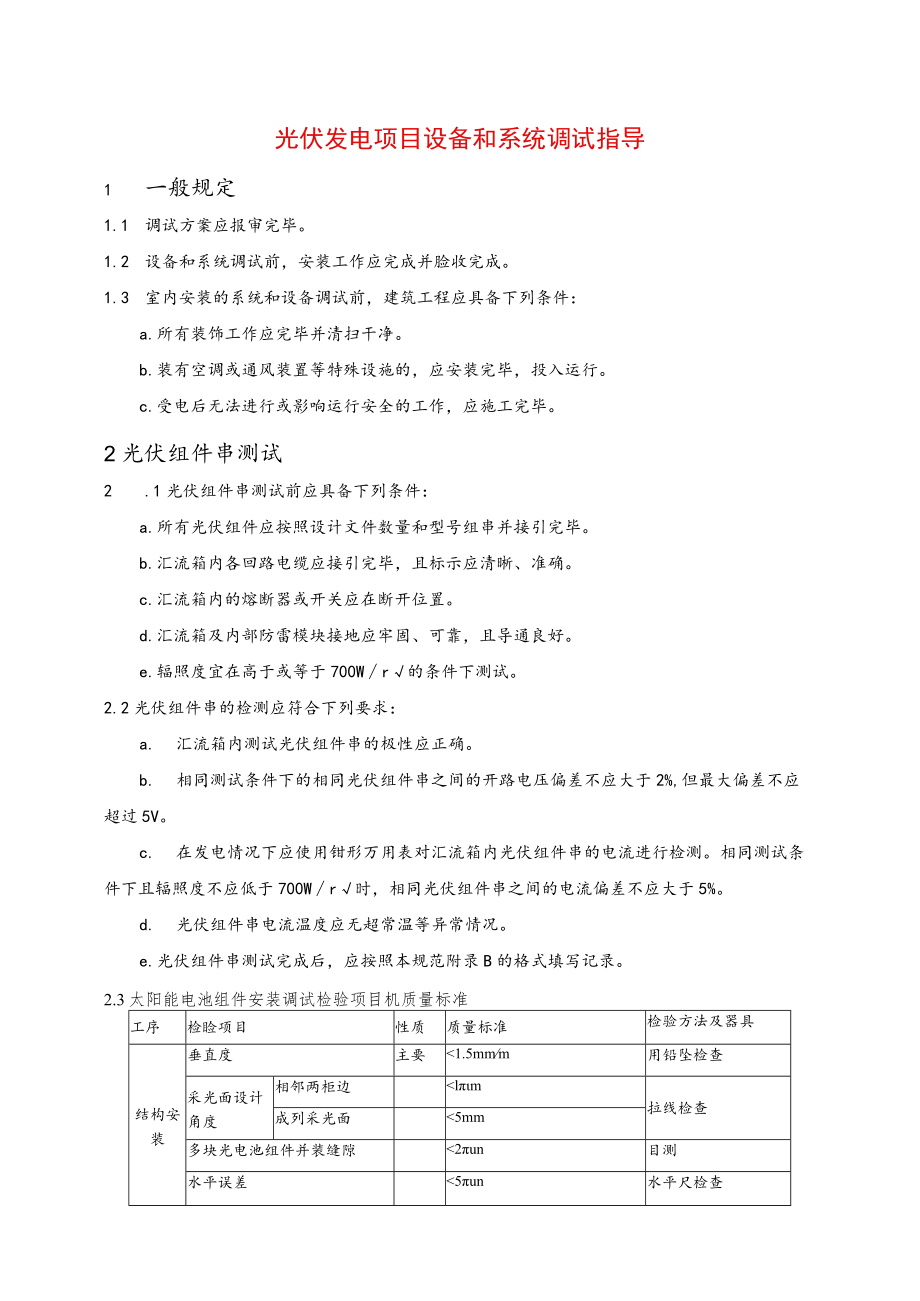

1、光伏发电项目设备和系统调试指导1 一般规定1.1 调试方案应报审完毕。1.2 设备和系统调试前，安装工作应完成并脸收完成。1.3 室内安装的系统和设备调试前，建筑工程应具备下列条件：a.所有装饰工作应完毕并清扫干净。b.装有空调或通风装置等特殊设施的，应安装完毕，投入运行。c.受电后无法进行或影响运行安全的工作，应施工完毕。2光伏组件串测试2 .1光伏组件串测试前应具备下列条件：a.所有光伏组件应按照设计文件数量和型号组串并接引完毕。b.汇流箱内各回路电缆应接引完毕，且标示应清晰、准确。c.汇流箱内的熔断器或开关应在断开位置。d.汇流箱及内部防雷模块接地应牢固、可靠，且导通良好。e.辐照度宜在
2、高于或等于700Wr的条件下测试。2.2光伏组件串的检测应符合下列要求：a. 汇流箱内测试光伏组件串的极性应正确。b. 相同测试条件下的相同光伏组件串之间的开路电压偏差不应大于2%,但最大偏差不应超过5V。c. 在发电情况下应使用钳形万用表对汇流箱内光伏组件串的电流进行检测。相同测试条件下且辐照度不应低于700Wr时，相同光伏组件串之间的电流偏差不应大于5%。d. 光伏组件串电流温度应无超常温等异常情况。e.光伏组件串测试完成后，应按照本规范附录B的格式填写记录。2.3太阳能电池组件安装调试检验项目机质量标准工序检睑项目性质质量标准检验方法及器具结构安装垂直度主要1.5mmm用铅坠检查采光面设

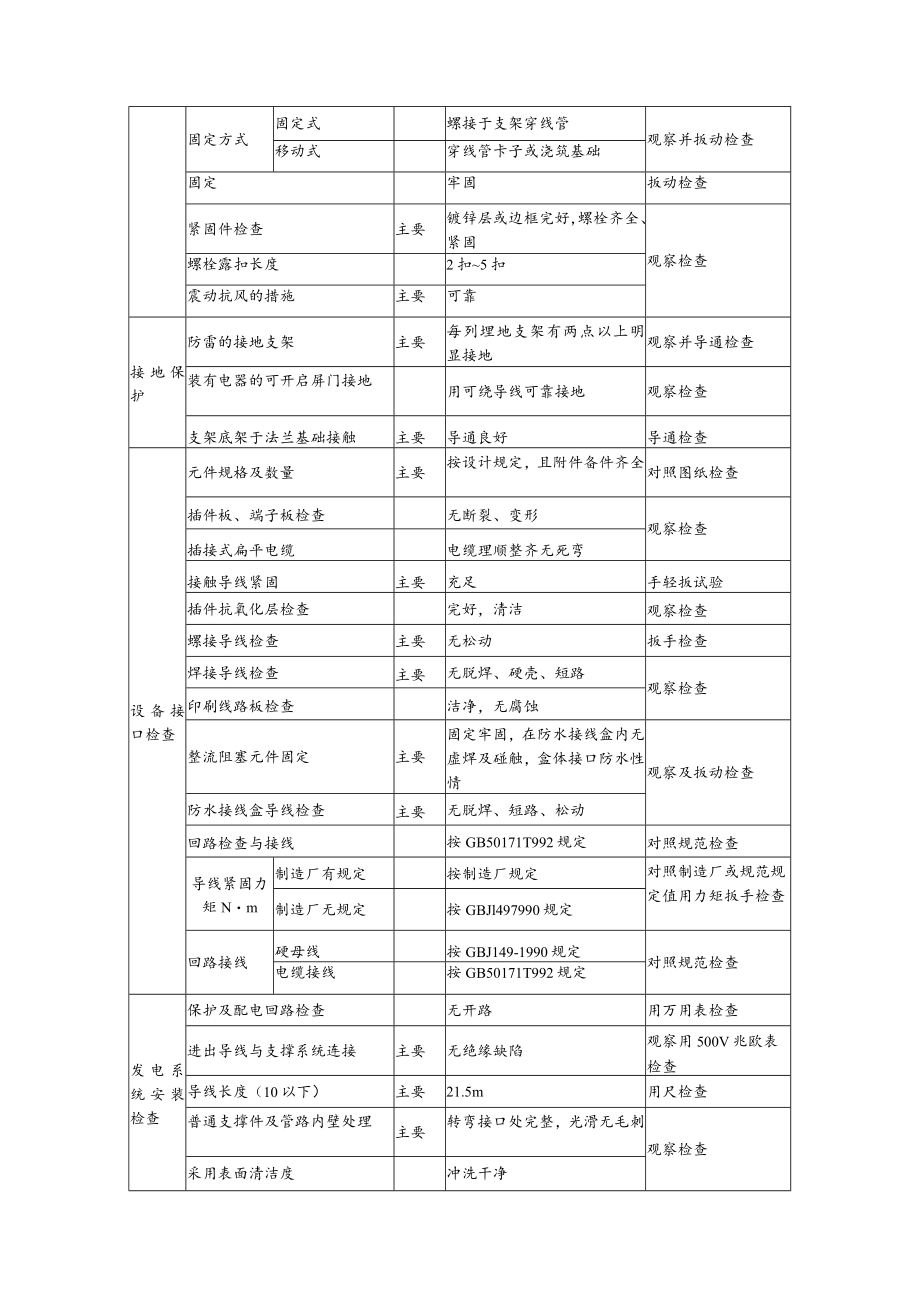

3、计角度相邻两柜边lm拉线检查成列采光面5mm多块光电池组件并装缝隙2un目测水平误差5un水平尺检查固定方式固定式螺接于支架穿线管观察并扳动检查移动式穿线管卡子或浇筑基础固定牢固扳动检查紧固件检查主要镀锌层或边框完好，螺栓齐全、紧固观察检查螺栓露扣长度2扣5扣震动抗风的措施主要可靠接地保护防雷的接地支架主要每列埋地支架有两点以上明显接地观察并导通检查装有电器的可开启屏门接地用可绕导线可靠接地观察检查支架底架于法兰基础接触主要导通良好导通检查设备接口检查元件规格及数量主要按设计规定，且附件备件齐全对照图纸检查插件板、端子板检查无断裂、变形观察检查插接式扁平电缆电缆理顺整齐无死弯接触导线紧固主要充
4、足手轻扳试验插件抗氧化层检查完好，清洁观察检查螺接导线检查主要无松动扳手检查焊接导线检查主要无脱焊、硬壳、短路观察检查印刷线路板检查洁净，无腐蚀整流阻塞元件固定主要固定牢固，在防水接线盒内无虚焊及碰触，盒体接口防水性情观察及扳动检查防水接线盒导线检查主要无脱焊、短路、松动回路检查与接线按GB50171T992规定对照规范检查导线紧固力矩Nm制造厂有规定按制造厂规定对照制造厂或规范规定值用力矩扳手检查制造厂无规定按GBJl497990规定回路接线硬母线按GBJ149-1990规定对照规范检查电缆接线按GB50171T992规定发电系统安装检查保护及配电回路检查无开路用万用表检查进出导线与支撑系统

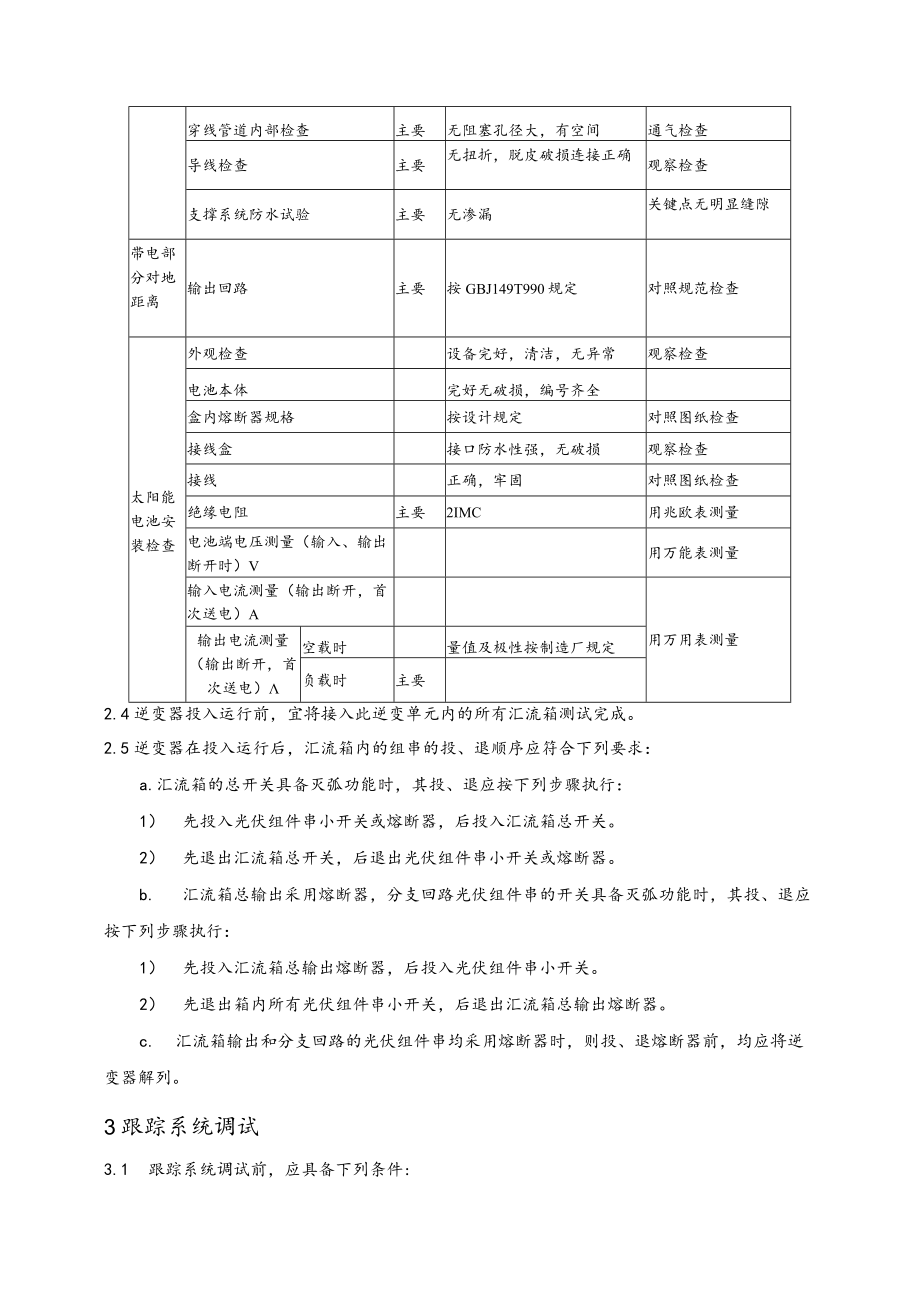

5、连接主要无绝缘缺陷观察用500V兆欧表检查导线长度（10以下）主要21.5m用尺检查普通支撑件及管路内壁处理主要转弯接口处完整，光滑无毛刺观察检查采用表面清洁度冲洗干净穿线管道内部检查主要无阻塞孔径大，有空间通气检查导线检查主要无扭折，脱皮破损连接正确观察检查支撑系统防水试验主要无渗漏关键点无明显缝隙带电部分对地距离输出回路主要按GBJ149T990规定对照规范检查太阳能电池安装检查外观检查设备完好，清洁，无异常观察检查电池本体完好无破损，编号齐全盒内熔断器规格按设计规定对照图纸检查接线盒接口防水性强，无破损观察检查接线正确，牢固对照图纸检查绝缘电阻主要2IMC用兆欧表测量电池端电压测量（输入
6、、输出断开时）V用万能表测量输入电流测量（输出断开，首次送电）A用万用表测量输出电流测量（输出断开，首次送电）空载时量值及极性按制造厂规定负载时主要2.4逆变器投入运行前，宜将接入此逆变单元内的所有汇流箱测试完成。2.5逆变器在投入运行后，汇流箱内的组串的投、退顺序应符合下列要求：a.汇流箱的总开关具备灭弧功能时，其投、退应按下列步骤执行：1） 先投入光伏组件串小开关或熔断器，后投入汇流箱总开关。2） 先退出汇流箱总开关，后退出光伏组件串小开关或熔断器。b. 汇流箱总输出采用熔断器，分支回路光伏组件串的开关具备灭弧功能时，其投、退应按下列步骤执行：1） 先投入汇流箱总输出熔断器，后投入光伏组件
7、串小开关。2） 先退出箱内所有光伏组件串小开关，后退出汇流箱总输出熔断器。c. 汇流箱输出和分支回路的光伏组件串均采用熔断器时，则投、退熔断器前，均应将逆变器解列。3跟踪系统调试3.1 跟踪系统调试前，应具备下列条件:a.跟踪系统应与基础固定牢固、可靠，并接地良好。b.与转动部位连接的电缆应固定牢固并有适当预留长度。c.转动范围内不应有障碍物。3.2 在手动模式下通过人机界面等方式对跟踪系统发出指令，跟踪系统的动作应符合下列要求：a.跟踪系统动作方向应正确；传动装置、转动机构应灵活可靠，无卡滞现象。b.跟踪系统跟踪转动的最大角度和跟踪精度应满足设计要求。c.极限位置保护应动作可靠。3.3 在自
8、动模式调试前，跟踪系统应具备下列条件：a.手动模式下的调试应已完成。b.对采用主动控制方式的跟踪系统,还应确认初始条件的准确性。3.4 跟踪系统在自动模式下，应符合下列要求：a.跟踪系统的跟踪精度应符合产品的技术要求。b. 设有避风功能的跟踪系统,在风速超出正常工作范围时，跟踪系统应启动避风功能;风速减弱至正常工作运行范围时，跟踪系统应在设定时间内回复到正确跟踪位置。c. 设有避雪功能的跟踪系统,在雪压超出正常工作范围时，跟踪系统应启动避雪功能；雪压减弱至正常工作运行范围时，跟踪系统应在设定时间内回复到正确跟踪位置。d. 设有自动复位功能的跟踪系统在跟踪结束后应能够自动返回到跟踪初始设定位置。
9、e.采用间歇式跟踪的跟踪系统，电机运行方式应符合技术文件的要求。4逆变器调试4.1 逆变器调试前，应具备下列条件：a.逆变器控制电源应具备投入条件。b.逆变器直流侧、交流侧电缆应接引完毕，且极性（相序）正确、绝缘良好。c.方阵接线应正确，具备给逆变器提供直流电源的条件。4.2 逆变器调试前，应对其做下列检查：a.逆变器接地应牢固可靠、导通良好。b.逆变器内部元器件应完好、无受潮、放电痕迹。c.逆变器内部所有电缆连接螺栓、插件、端子应连接牢固，无松动。d.当逆变器本体配有手动分间装置时，其操作应灵活可靠、接触良好，开关位置指示正确。e.逆变器本体及各回路标识应清晰准确。f.逆变器内部应无杂物，并
10、经过清灰处理。4.3 逆变器调试应符合下列要求：a.逆变器控制回路带电时，应对其做下列检查：1) 工作状态指示灯、人机界面屏显示应正常。2) 人机界面上各参数设置应正确。3) 散热装置工作应正常。b.逆变器直流侧带电而交流侧不带电时，应进行下列工作：1)测量直流侧电压值和人机界面显示值之间偏差应在允许范围内。2) 检查人机界面显示直流侧对地阻抗值应符合要求。c.逆变器直流侧带电、交流侧带电，具备并网条件时，应进行下列工作：1) 测量交流侧电压值和人机界面显示值之间偏差应在允许范围内；交流侧电压及频率应在逆变器额定范围内，且相序正确。2) 具有门限位闭锁功能的逆变器，逆变器盘门在开启状态下，不应
11、做出并网动作。d.逆变器并网后，在下列测试情况下，逆变器应跳闸解列：1)具有门限位闭锁功能的逆变器，开启逆变器盘门。2) 逆变器交流侧掉电。3) 逆变器直流侧对地阻抗低于保护设定值。4) 逆变器直流输入电压高于或低于逆变器的整定值。5)逆变器直流输入过电流。6)逆变器交流侧电压超出额定电压允许范围。7)逆变器交流侧频率超出额定频率允许范围；8)逆变器交流侧电流不平衡超出设定范围。4.4 逆变器停运后，需打开盘门进行检测时，必须切断直流、交流和控制电源，并确认无电压残留后，在有人监护的情况下进行。4.5 逆变器在允许状态下，严禁断开无灭弧能力的汇流箱总开关或熔断器。4. 6施工人员测试完成后，应
12、按照本规范附录C的格式填写施工记录。4.7逆变器的安装调试检验项目机质量标准工序检验项目性质质量标准检验方法及器具接口检查元件规格及数量主要按设计规定、且附件备件齐全对照图纸检查插件板、端子板检查无断裂、变形观察检查插接式扁平电缆电缆理顺整齐无死弯接触导线紧固主要充足手轻扳试验插件抗氧化层检查完好，清洁观察检查螺接导线检查主要无松动扳手检查焊接导线检查主要无脱焊、碰壳、短路观察检查印刷线路板检查主要洁净、无腐蚀保护元件固定主要固定牢固，在接线盒内无虚焊及碰触，盒体接口防水性强观察及扳动检查防水接线盒导线检查主要无脱焊、短路、松动回路检查与接线按GB50171T992规定对照规范检查导线紧固力矩
