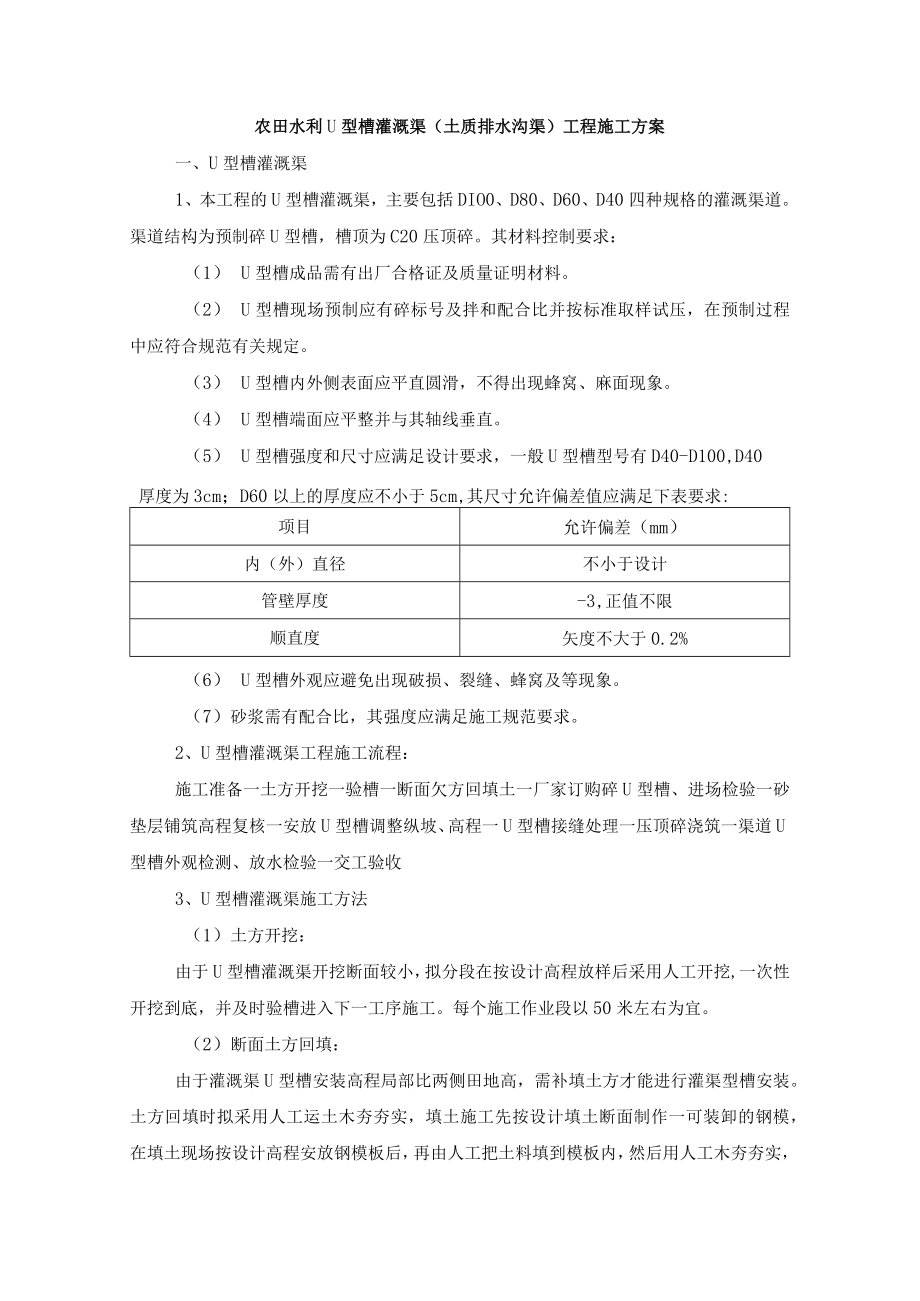

1、农田水利U型槽灌溉渠（土质排水沟渠）工程施工方案一、U型槽灌溉渠1、本工程的U型槽灌溉渠，主要包括DIO0、D80、D60、D40四种规格的灌溉渠道。渠道结构为预制碎U型槽，槽顶为C20压顶碎。其材料控制要求：（1） U型槽成品需有出厂合格证及质量证明材料。（2） U型槽现场预制应有碎标号及拌和配合比并按标准取样试压，在预制过程中应符合规范有关规定。（3） U型槽内外侧表面应平直圆滑，不得出现蜂窝、麻面现象。（4） U型槽端面应平整并与其轴线垂直。（5） U型槽强度和尺寸应满足设计要求，一般U型槽型号有D40-D100,D40厚度为3cm；D60以上的厚度应不小于5cm,其尺寸允许偏差值应满足
2、下表要求:项目允许偏差（mm）内（外）直径不小于设计管壁厚度-3,正值不限顺直度矢度不大于0.2%（6） U型槽外观应避免出现破损、裂缝、蜂窝及等现象。（7）砂浆需有配合比，其强度应满足施工规范要求。2、U型槽灌溉渠工程施工流程：施工准备一土方开挖一验槽一断面欠方回填土一厂家订购碎U型槽、进场检验一砂垫层铺筑高程复核一安放U型槽调整纵坡、高程一U型槽接缝处理一压顶碎浇筑一渠道U型槽外观检测、放水检验一交工验收3、U型槽灌溉渠施工方法（1）土方开挖：由于U型槽灌溉渠开挖断面较小，拟分段在按设计高程放样后采用人工开挖,一次性开挖到底，并及时验槽进入下一工序施工。每个施工作业段以50米左右为宜。（2

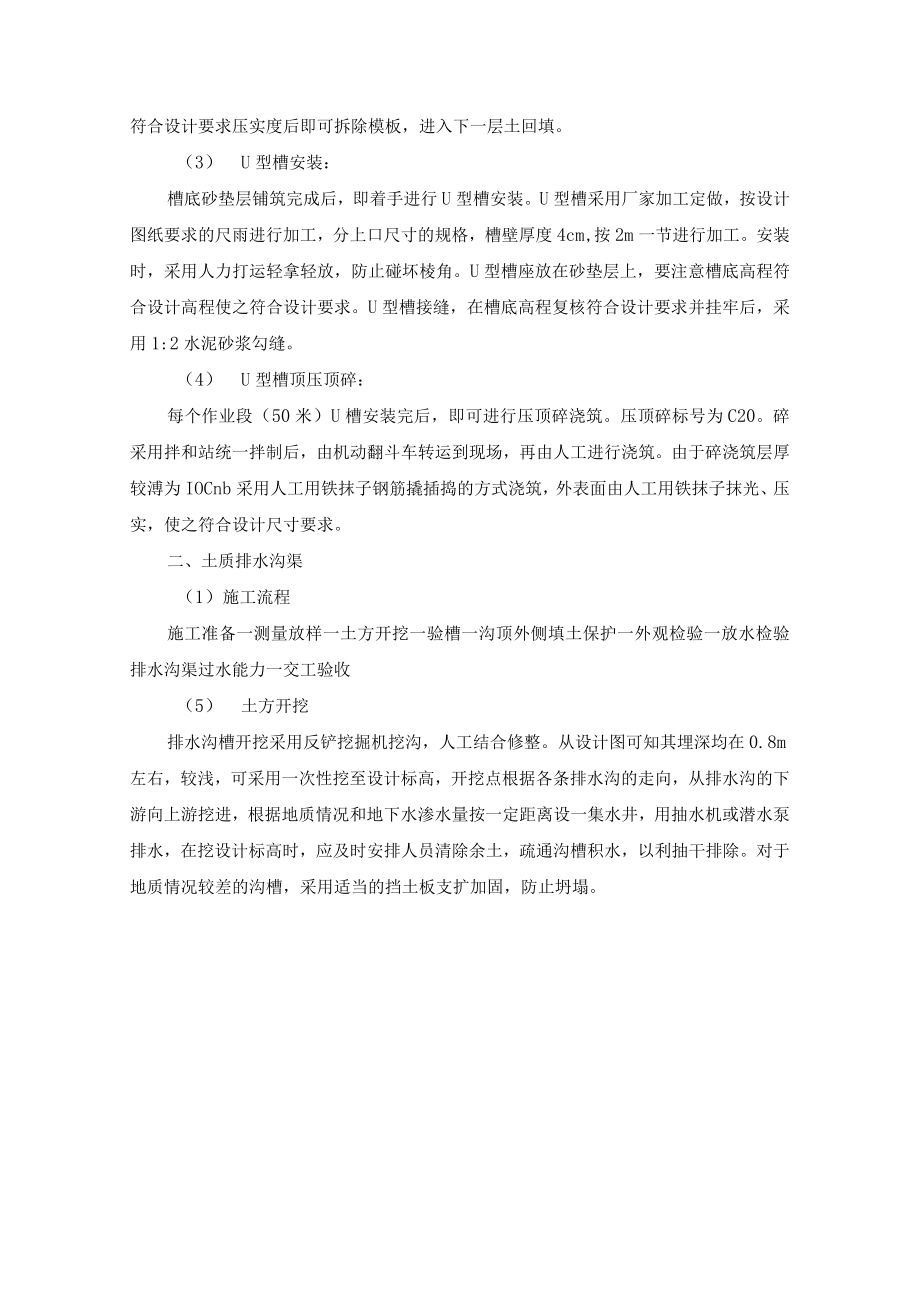

3、）断面土方回填：由于灌溉渠U型槽安装高程局部比两侧田地高，需补填土方才能进行灌渠型槽安装。土方回填时拟采用人工运土木夯夯实，填土施工先按设计填土断面制作一可装卸的钢模，在填土现场按设计高程安放钢模板后，再由人工把土料填到模板内，然后用人工木夯夯实，符合设计要求压实度后即可拆除模板，进入下一层土回填。（3） U型槽安装：槽底砂垫层铺筑完成后，即着手进行U型槽安装。U型槽采用厂家加工定做，按设计图纸要求的尺雨进行加工，分上口尺寸的规格，槽壁厚度4cm,按2m一节进行加工。安装时，采用人力打运轻拿轻放，防止碰坏棱角。U型槽座放在砂垫层上，要注意槽底高程符合设计高程使之符合设计要求。U型槽接缝，在槽底
4、高程复核符合设计要求并挂牢后，采用1:2水泥砂浆勾缝。（4） U型槽顶压顶碎：每个作业段（50米）U槽安装完后，即可进行压顶碎浇筑。压顶碎标号为C20。碎采用拌和站统一拌制后，由机动翻斗车转运到现场，再由人工进行浇筑。由于碎浇筑层厚较溥为IOCnb采用人工用铁抹子钢筋撬插捣的方式浇筑，外表面由人工用铁抹子抹光、压实，使之符合设计尺寸要求。二、土质排水沟渠（1）施工流程施工准备一测量放样一土方开挖一验槽一沟顶外侧填土保护一外观检验一放水检验排水沟渠过水能力一交工验收（5） 土方开挖排水沟槽开挖采用反铲挖掘机挖沟，人工结合修整。从设计图可知其埋深均在0.8m左右，较浅，可采用一次性挖至设计标高，开挖点根据各条排水沟的走向，从排水沟的下游向上游挖进，根据地质情况和地下水渗水量按一定距离设一集水井，用抽水机或潜水泵排水，在挖设计标高时，应及时安排人员清除余土，疏通沟槽积水，以利抽干排除。对于地质情况较差的沟槽，采用适当的挡土板支扩加固，防止坍塌。
