《冬季施工保证措施.docx》由会员分享,可在线阅读,更多相关《冬季施工保证措施.docx(10页珍藏版)》请在第壹文秘上搜索。

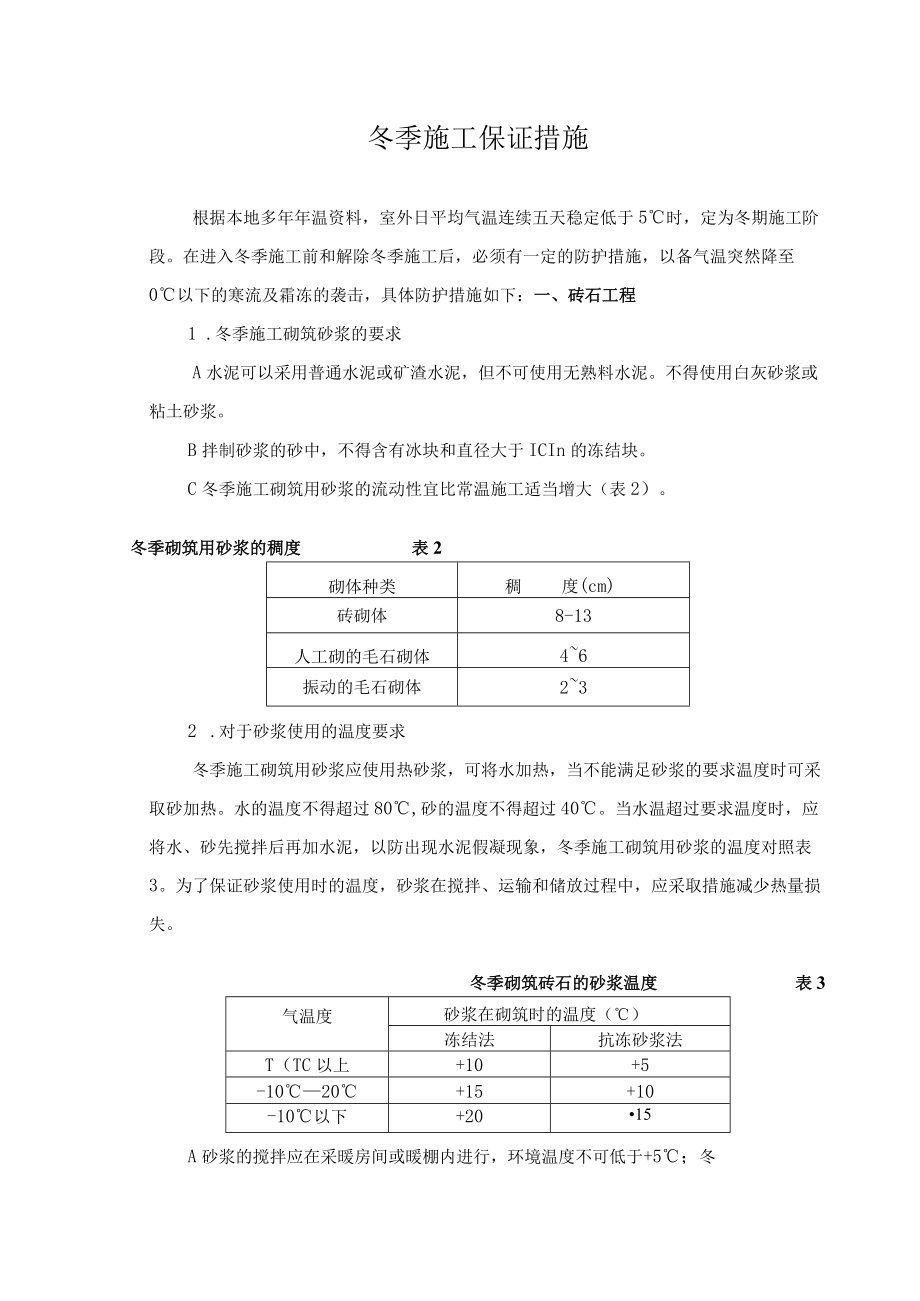

1、冬季施工保证措施根据本地多年年温资料,室外日平均气温连续五天稳定低于5时,定为冬期施工阶段。在进入冬季施工前和解除冬季施工后,必须有一定的防护措施,以备气温突然降至0以下的寒流及霜冻的袭击,具体防护措施如下:一、砖石工程1 .冬季施工砌筑砂浆的要求A水泥可以采用普通水泥或矿渣水泥,但不可使用无熟料水泥。不得使用白灰砂浆或粘土砂浆。B拌制砂浆的砂中,不得含有冰块和直径大于ICIn的冻结块。C冬季施工砌筑用砂浆的流动性宜比常温施工适当增大(表2)。冬季砌筑用砂浆的稠度表2砌体种类稠度(cm)砖砌体8-13人工砌的毛石砌体46振动的毛石砌体232 .对于砂浆使用的温度要求冬季施工砌筑用砂浆应使用热砂

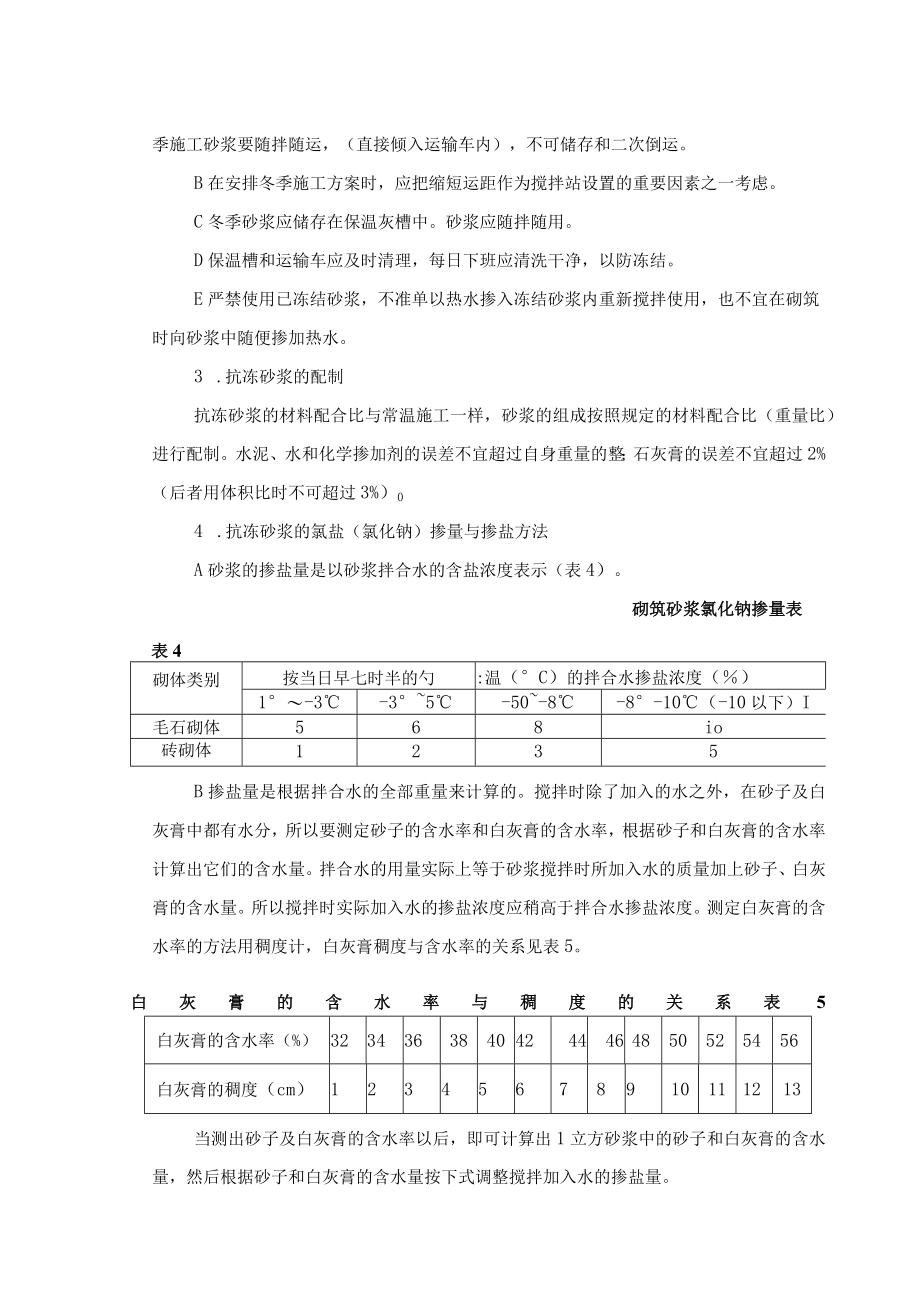

2、浆,可将水加热,当不能满足砂浆的要求温度时可采取砂加热。水的温度不得超过80,砂的温度不得超过40。当水温超过要求温度时,应将水、砂先搅拌后再加水泥,以防出现水泥假凝现象,冬季施工砌筑用砂浆的温度对照表3。为了保证砂浆使用时的温度,砂浆在搅拌、运输和储放过程中,应采取措施减少热量损失。冬季砌筑砖石的砂浆温度表3气温度砂浆在砌筑时的温度()冻结法抗冻砂浆法T(TC以上+10+5-1020+15+10-10以下+2015A砂浆的搅拌应在采暖房间或暖棚内进行,环境温度不可低于+5;冬季施工砂浆要随拌随运,(直接倾入运输车内),不可储存和二次倒运。B在安排冬季施工方案时,应把缩短运距作为搅拌站设置的重
3、要因素之一考虑。C冬季砂浆应储存在保温灰槽中。砂浆应随拌随用。D保温槽和运输车应及时清理,每日下班应清洗干净,以防冻结。E严禁使用已冻结砂浆,不准单以热水掺入冻结砂浆内重新搅拌使用,也不宜在砌筑时向砂浆中随便掺加热水。3 .抗冻砂浆的配制抗冻砂浆的材料配合比与常温施工一样,砂浆的组成按照规定的材料配合比(重量比)进行配制。水泥、水和化学掺加剂的误差不宜超过自身重量的整;石灰膏的误差不宜超过2%(后者用体积比时不可超过3%)04 .抗冻砂浆的氯盐(氯化钠)掺量与掺盐方法A砂浆的掺盐量是以砂浆拌合水的含盐浓度表示(表4)。砌筑砂浆氯化钠掺量表表4砌体类别按当日早七时半的勺:温(C)的拌合水掺盐浓度
4、()1-3-35-50-8-8-10(-10以下)I毛石砌体568io砖砌体1235B掺盐量是根据拌合水的全部重量来计算的。搅拌时除了加入的水之外,在砂子及白灰膏中都有水分,所以要测定砂子的含水率和白灰膏的含水率,根据砂子和白灰膏的含水率计算出它们的含水量。拌合水的用量实际上等于砂浆搅拌时所加入水的质量加上砂子、白灰膏的含水量。所以搅拌时实际加入水的掺盐浓度应稍高于拌合水掺盐浓度。测定白灰膏的含水率的方法用稠度计,白灰膏稠度与含水率的关系见表5。白灰膏的含水率与稠度的关系表5白灰膏的含水率(%)32343638404244464850525456白灰膏的稠度(cm)12345678910111

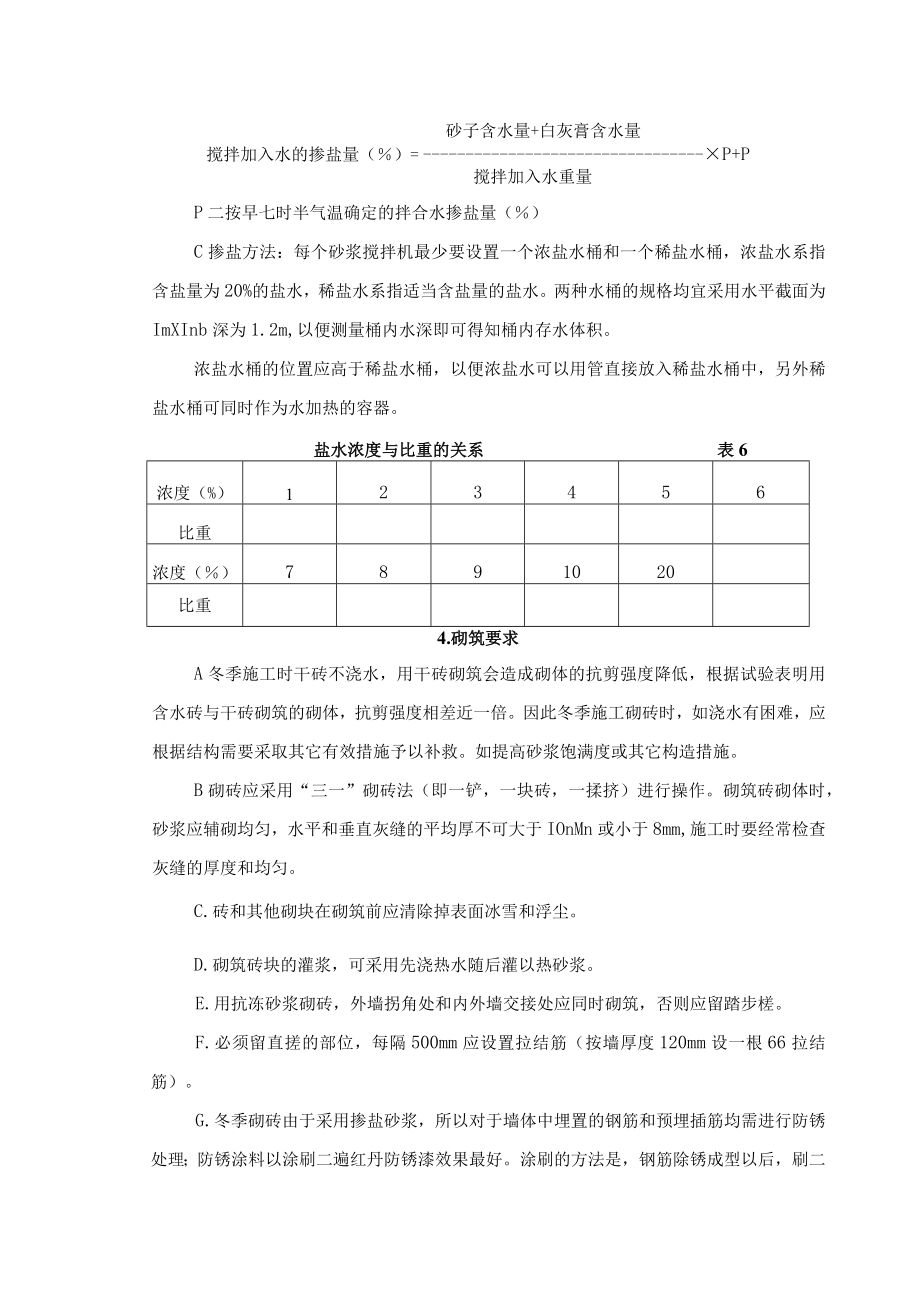

5、213当测出砂子及白灰膏的含水率以后,即可计算出1立方砂浆中的砂子和白灰膏的含水量,然后根据砂子和白灰膏的含水量按下式调整搅拌加入水的掺盐量。砂子含水量+白灰膏含水量搅拌加入水的掺盐量()=P+P搅拌加入水重量P二按早七时半气温确定的拌合水掺盐量()C掺盐方法:每个砂浆搅拌机最少要设置一个浓盐水桶和一个稀盐水桶,浓盐水系指含盐量为20%的盐水,稀盐水系指适当含盐量的盐水。两种水桶的规格均宜采用水平截面为ImXInb深为1.2m,以便测量桶内水深即可得知桶内存水体积。浓盐水桶的位置应高于稀盐水桶,以便浓盐水可以用管直接放入稀盐水桶中,另外稀盐水桶可同时作为水加热的容器。盐水浓度与比重的关系表6浓
6、度(%)123456比重浓度()7891020比重4.砌筑要求A冬季施工时干砖不浇水,用干砖砌筑会造成砌体的抗剪强度降低,根据试验表明用含水砖与干砖砌筑的砌体,抗剪强度相差近一倍。因此冬季施工砌砖时,如浇水有困难,应根据结构需要采取其它有效措施予以补救。如提高砂浆饱满度或其它构造措施。B砌砖应采用“三一”砌砖法(即一铲,一块砖,一揉挤)进行操作。砌筑砖砌体时,砂浆应辅砌均匀,水平和垂直灰缝的平均厚不可大于IOnMn或小于8mm,施工时要经常检查灰缝的厚度和均匀。C.砖和其他砌块在砌筑前应清除掉表面冰雪和浮尘。D.砌筑砖块的灌浆,可采用先浇热水随后灌以热砂浆。E.用抗冻砂浆砌砖,外墙拐角处和内外
7、墙交接处应同时砌筑,否则应留踏步槎。F.必须留直搓的部位,每隔500mm应设置拉结筋(按墙厚度120mm设一根66拉结筋)。G.冬季砌砖由于采用掺盐砂浆,所以对于墙体中埋置的钢筋和预埋插筋均需进行防锈处理;防锈涂料以涂刷二遍红丹防锈漆效果最好。涂刷的方法是,钢筋除锈成型以后,刷二遍红丹防锈漆,晾干后备用。H.对于墙体的保温、装饰等有特殊要求的,和按配筋砌体强度设计的墙、柱、不得采用掺盐砂浆、应采用热砂浆砌筑,同时砂浆标号提高一级。二、钢筋的冷拉与焊接钢筋可以在负温下进行冷拉,对I、II、in、IV级钢筋进行冷拉时,冷拉温度不能低于-20,当采用控制冷拉率方法进行钢筋冷拉时,冷拉率的确定与常温条
8、件相同时,冷拉应力应较常温提高30Nmm2o在负温条件下张拉预应力钢筋时,温度不宜低于-15。冬季焊接钢筋时,应在室内或临时工棚进行,如需要在室外焊接时,应有防雪挡风措施。严禁焊接接头焊后立即碰到冰雪,焊接时最低允许温度-20C,钢筋负温焊接的方法及参数,应遵照钢筋焊接规程进行。当温度低于-20时不宜对H、In级钢筋进行弯曲,以避免在钢筋弯点处发生强化,造成钢筋脆断。对负温下使用的钢筋,需加强管理和质量检验。在运输和加工过程中应防止产生刻痕和碰伤等缺陷,特别是IV级和热处理钢筋,尤应注意。在负温条件下进行电阻对焊和电弧时,其最低允许负温为-20。在负温条件下焊接时,需采取合适的焊接工艺、参数、
9、使焊缝的热影响区得到缓冷却,可设防风、挡雪等措施,接头焊接完毕避免立即碰到冰雪。在负温下进行钢筋电阴对焊时,对II-山级钢筋宜采用预热闪光焊或闪光一预热一闪光焊工艺,当IV级或50/70级钢筋采用上述工艺方法不能保证焊接质量时,应采用接后加通电热处理的措施(见表7)。表7钢筋级别钢筋直径(mm)焊接工艺方法I14以下连续闪光焊16及以下预热闪光焊或闪光-预热-闪光焊II-III12及以上预热闪光焊或闪光-预热-闪光焊50/70级Iv12及以上预热闪光焊或闪光-预热-闪光焊12及以下工艺同上加热处理三、混凝土工程L基本规定A冬季条件下混凝土施工所具备的条件:要求混凝土的各种组成材料应有适当的温度
10、,通过采取水中加热、砂中加热等措施以提高混凝土的入模温度。要保持新拌混凝土的温度,可采取在运输过程中容器保温等措施解决要保证混凝土在预养过程中有较高的温度和湿度,因此可采用模板保温,表面覆盖和热养护的方法此外还可考虑先用水化热高,强度增长快的普通水泥,掺加化学早强剂和提高混凝土标号等措施以提高混凝土的早期强度。B在冬季条件下养护的混凝土在遭受冻结以前,硅酸盐水泥配置的混凝士强度不得低于设计强度的30%,并不得低于5Nmm2的硬化强度。C装配式构件接头部份的混凝土,在冬季条件下施工时,应先预热到正温,再浇灌混凝土,养护温度控制在+45以内,混凝土在遭受冻结前应达到设计强度的70%oD在冬季条件下
11、浇灌凝土,应先采用蓄热法作为养护的方法。对于混凝土组成材料的加热、模板的保温,外加剂的使用等应根据热工计算和规范的有关规定确定。E在钢筋混凝土中掺氯盐时,氯盐的掺量和不允许掺氯盐的钢筋混凝土结构,应遵照规范的有关规定。在钢筋混凝土中,氯盐掺量不得超过水泥重量的1%(按无水状态计算)。掺氯盐的混凝土必须振捣密实,且不宜采用蒸汽养护。有下列情况,不得在钢筋混凝土结构中掺用氯盐:(1)在高湿度空气环境中使用的结构(排出大量蒸汽的车间、澡堂、洗衣房和经常处于空气相对温度大于80%的房间以及有顶盖的钢筋混凝土蓄水池等);(2)处于水位升降部位的结构;(3)露天结构或经常受淋的结构;(4)有镀锌钢材或铝铁
12、相接触部位的结构,以及有外露筋预埋件而无防护措施的结构;(5)与含有酸、碱或硫酸盐等侵蚀性介质相接触的结构;(6)使用过程中经常处于温度为60以上的结构;(7)使用冷拉钢筋或冷拨低碳钢丝的结构;(8)薄壁结构,中或重级工作制吊车梁、屋架等结构;(9)电解车间和直接靠近直流电源的结构;(10)直接靠近高压电源(发电站、变电所)的结构;(11)预应力混凝土结构F冷混凝土只允许用于无筋混凝土结构和经常处于水中部位的钢筋混凝土结构。G钢筋混凝土掺入各种化学外加剂时,必须充分了解化学外加剂性能及对钢筋混凝土有无不良影响,并通过试验有效无害后,方准使用。H混凝土工程在冬季施工时,必须符合现行规定的防火措施
13、和安全技术措施。2.材料要求A冬季施工时混凝土拌合物的胶结料,可采用普通硅酸盐水泥,矿渣硅酸盐水泥和火山灰质水泥。所选用的水泥必须符合现行标准的规定。B混凝土工程冬季施工的各种养护方法,要注意对不同水泥品种采取不同方法(见表8)。表表8养护方法水泥品种的选择蓄热法应先用水化热较高、早期强度较高的普通硅酸盐水泥蒸汽法宜选用火山灰质硅酸盐水泥和矿渣硅酸水泥,禁止使用矶土水泥电热法宜选用标号不低于325号的水泥,以免延长加热时间增加用电量冷混凝土应采用标号高于325号的普通硅酸盐水泥,禁止使用矶土水泥C混凝土拌合物的砂、石和水的质量,按规范有关规定。冬季施工对组成混凝土材料的加热应优先考虑水加热,使
14、其在使用时应具有正温。加热的方法,应因地制宜,考虑具体条件。但以汽加热方法为好,加热温度均匀、效率较高、劳动条件较好。B混凝土组成材料的加热温度应根据热工计算的要求规定。C冬季施工混凝土的搅拌应比常温搅拌时间延长50%;搅拌时为防止水泥的假凝现象,应先使水和砂、石搅拌一定时间,然后再加入水泥。D混凝土搅拌机应设在搅拌棚内并设有采暖设备,棚内温度应高于+5。E混凝土土开始搅拌前,应检查水泥品种和标号,化学外加剂的配制和数量,水或砂石加热温度,模板保温及计算、测量工具等,符合要求后再开始搅拌。3 .混凝土的运输和浇灌A冬季施工运输混凝土拌合物,应使热量损失尽量减少,可因地制宜选择下列措施;如缩短混
15、凝土运距,正确选择运输容器的形式,大小和保温方法,减少混凝土装卸次数等。B混凝土浇灌前应清除模板和钢筋上的冰雪、污垢,混凝土的灌筑和养护温度应符合热工计算确定的数值。C用人工加热养护的整体结构,如混凝土的加热温度在40以上时,应按规范的规定进行。D分层灌筑厚大的整体结构时,已灌筑层中混凝土的温度,在其未被后一灌筑层覆盖以前,不应低于+2C。4 .混凝土的养护A冬季施工措施在秋末冬初间处于气温逐步降低阶段,对于表面系数较大及要求拆模较早的工程应提前采取冬季施工措施如下:当日取低气温低于+10C时,采取在混凝土中掺加外加剂的措施。当是最低气温低于+5C时,采取拌合水加热并掺外加剂的措施。当气温出现
