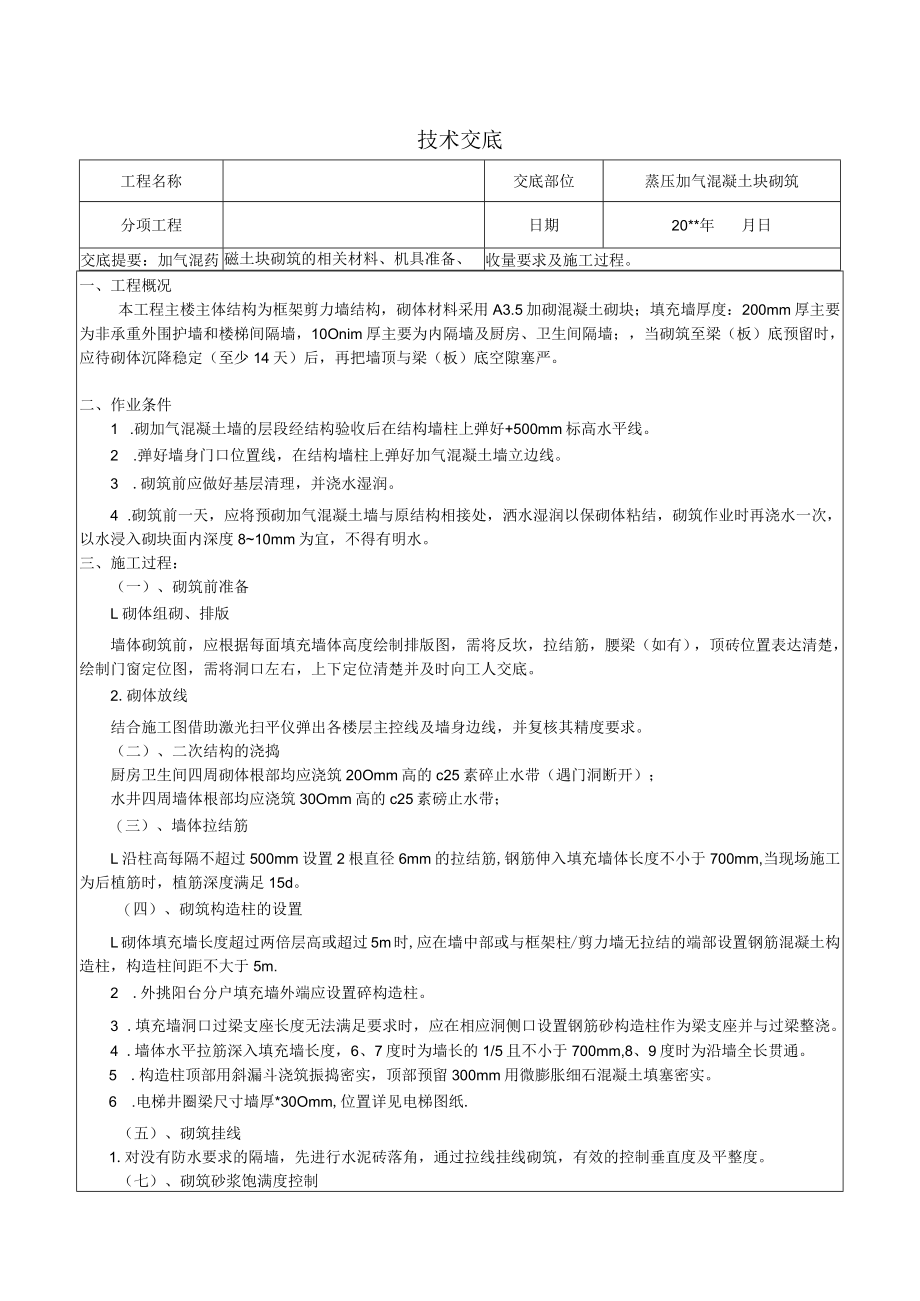

加气混凝土块砌筑施工技术交底.docx_第1页
第1页 / 共3页

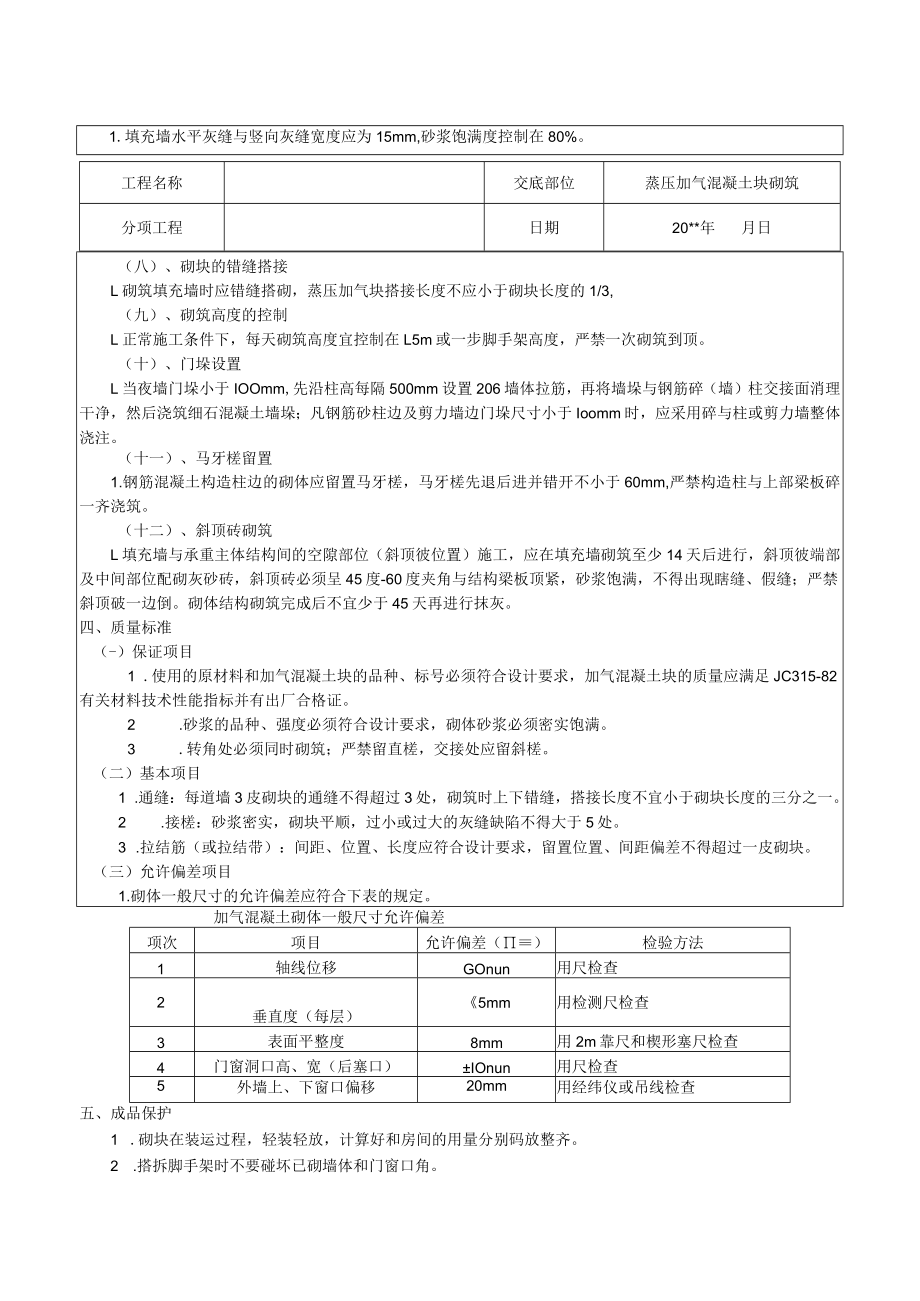

加气混凝土块砌筑施工技术交底.docx_第2页
第2页 / 共3页
加气混凝土块砌筑施工技术交底.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《加气混凝土块砌筑施工技术交底.docx》由会员分享,可在线阅读,更多相关《加气混凝土块砌筑施工技术交底.docx(3页珍藏版)》请在第壹文秘上搜索。

1、技术交底工程名称交底部位蒸压加气混凝土块砌筑分项工程日期20*年月日交底提要:加气混药磁土块砌筑的相关材料、机具准备、月收量要求及施工过程。一、工程概况本工程主楼主体结构为框架剪力墙结构,砌体材料采用A3.5加砌混凝土砌块;填充墙厚度:200mm厚主要为非承重外围护墙和楼梯间隔墙,10Onim厚主要为内隔墙及厨房、卫生间隔墙;,当砌筑至梁(板)底预留时,应待砌体沉降稳定(至少14天)后,再把墙顶与梁(板)底空隙塞严。二、作业条件1 .砌加气混凝土墙的层段经结构验收后在结构墙柱上弹好+500mm标高水平线。2 .弹好墙身门口位置线,在结构墙柱上弹好加气混凝土墙立边线。3 .砌筑前应做好基层清理,

2、并浇水湿润。4 .砌筑前一天,应将预砌加气混凝土墙与原结构相接处,洒水湿润以保砌体粘结,砌筑作业时再浇水一次,以水浸入砌块面内深度810mm为宜,不得有明水。三、施工过程:(一)、砌筑前准备L砌体组砌、排版墙体砌筑前,应根据每面填充墙体高度绘制排版图,需将反坎,拉结筋,腰梁(如有),顶砖位置表达清楚,绘制门窗定位图,需将洞口左右,上下定位清楚并及时向工人交底。2.砌体放线结合施工图借助激光扫平仪弹出各楼层主控线及墙身边线,并复核其精度要求。(二)、二次结构的浇捣厨房卫生间四周砌体根部均应浇筑20Omm高的c25素碎止水带(遇门洞断开);水井四周墙体根部均应浇筑30Omm高的c25素磅止水带;(

3、三)、墙体拉结筋L沿柱高每隔不超过500mm设置2根直径6mm的拉结筋,钢筋伸入填充墙体长度不小于700mm,当现场施工为后植筋时,植筋深度满足15d。(四)、砌筑构造柱的设置L砌体填充墙长度超过两倍层高或超过5m时,应在墙中部或与框架柱/剪力墙无拉结的端部设置钢筋混凝土构造柱,构造柱间距不大于5m.2 .外挑阳台分户填充墙外端应设置碎构造柱。3 .填充墙洞口过梁支座长度无法满足要求时,应在相应洞侧口设置钢筋砂构造柱作为梁支座并与过梁整浇。4 .墙体水平拉筋深入填充墙长度,6、7度时为墙长的1/5且不小于700mm,8、9度时为沿墙全长贯通。5 .构造柱顶部用斜漏斗浇筑振捣密实,顶部预留300

4、mm用微膨胀细石混凝土填塞密实。6 .电梯井圈梁尺寸墙厚*30Omm,位置详见电梯图纸.(五)、砌筑挂线1.对没有防水要求的隔墙,先进行水泥砖落角,通过拉线挂线砌筑,有效的控制垂直度及平整度。(七)、砌筑砂浆饱满度控制1.填充墙水平灰缝与竖向灰缝宽度应为15mm,砂浆饱满度控制在80%。工程名称交底部位蒸压加气混凝土块砌筑分项工程日期20*年月日(八)、砌块的错缝搭接L砌筑填充墙时应错缝搭砌,蒸压加气块搭接长度不应小于砌块长度的1/3,(九)、砌筑高度的控制L正常施工条件下,每天砌筑高度宜控制在L5m或一步脚手架高度,严禁一次砌筑到顶。(十)、门垛设置L当夜墙门垛小于IOOmm,先沿柱高每隔5

5、00mm设置206墙体拉筋,再将墙垛与钢筋碎(墙)柱交接面消理干净,然后浇筑细石混凝土墙垛;凡钢筋砂柱边及剪力墙边门垛尺寸小于Ioomm时,应采用碎与柱或剪力墙整体浇注。(十一)、马牙槎留置1.钢筋混凝土构造柱边的砌体应留置马牙槎,马牙槎先退后进并错开不小于60mm,严禁构造柱与上部梁板碎一齐浇筑。(十二)、斜顶砖砌筑L填充墙与承重主体结构间的空隙部位(斜顶彼位置)施工,应在填充墙砌筑至少14天后进行,斜顶彼端部及中间部位配砌灰砂砖,斜顶砖必须呈45度-60度夹角与结构梁板顶紧,砂浆饱满,不得出现瞎缝、假缝;严禁斜顶破一边倒。砌体结构砌筑完成后不宜少于45天再进行抹灰。四、质量标准(-)保证项

6、目1 .使用的原材料和加气混凝土块的品种、标号必须符合设计要求,加气混凝土块的质量应满足JC315-82有关材料技术性能指标并有出厂合格证。2 .砂浆的品种、强度必须符合设计要求,砌体砂浆必须密实饱满。3 .转角处必须同时砌筑;严禁留直槎,交接处应留斜槎。(二)基本项目1 .通缝:每道墙3皮砌块的通缝不得超过3处,砌筑时上下错缝,搭接长度不宜小于砌块长度的三分之一。2 .接槎:砂浆密实,砌块平顺,过小或过大的灰缝缺陷不得大于5处。3 .拉结筋(或拉结带):间距、位置、长度应符合设计要求,留置位置、间距偏差不得超过一皮砌块。(三)允许偏差项目1.砌体一般尺寸的允许偏差应符合下表的规定。加气混凝土

7、砌体一般尺寸允许偏差项次项目允许偏差()检验方法1轴线位移GOnun用尺检查2垂直度(每层)5mm用检测尺检查3表面平整度8mm用2m靠尺和楔形塞尺检查4门窗洞口高、宽(后塞口)IOnun用尺检查5外墙上、下窗口偏移20mm用经纬仪或吊线检查五、成品保护1 .砌块在装运过程,轻装轻放,计算好和房间的用量分别码放整齐。2 .搭拆脚手架时不要碰坏已砌墙体和门窗口角。工程名称交底部位蒸压加气混凝土块砌筑分项工程日期20*年月日3 .落地砂闪及时清除,以免与地面粘结,影响下道工序施工。4 .剔凿设备孔、槽时不得硬凿,使墙体砌块完整,如有松动必须处理补强。六、应注意的质量问题L碎块上墙影响强度:砌筑时断

8、裂块应经加工粘制成规格材,碎小块未经加工不许上墙。2 .墙顶与板梁底部的连接不好:砌筑前没留拉结筋,砌筑时又不采取粘结措施。影响墙体的稳定性。施工时应按工艺要求做到连接牢靠。斜顶砖必须呈45度-60度夹角与结构梁板顶紧,砂浆饱满,不得出现瞎缝、假缝。3 .拉结钢筋不符合规定,造成砌体的不稳定:拉结筋应按规定预留。4 .门窗洞口构造不符合规定:过梁两端入墙长度不小于240mm。窗台压带两端深入墙内支撑长度不小于400mm.5 .灰缝不匀:灰缝大小不一致,砌筑时不挂线。6 .排块及局部做法不合理,影响墙体稳定:砌筑时不按规定排块,构造不合理。排块及构造作法均应符合建筑物构造图集的规定。7 .室内垃圾每天应做到工完场清。8 .二次植筋深度需满足15D,注胶应以结构胶少量溢出为标准。9 .植入钢筋进行拉拔试验,试验合格后下道工序方可施工。被交底人:日期:
